中小学教育资源及组卷应用平台
高考物理浙江卷（6月、1月）3年（2021-2023）真题汇编-电磁学（实验题、解答题）
一、实验题

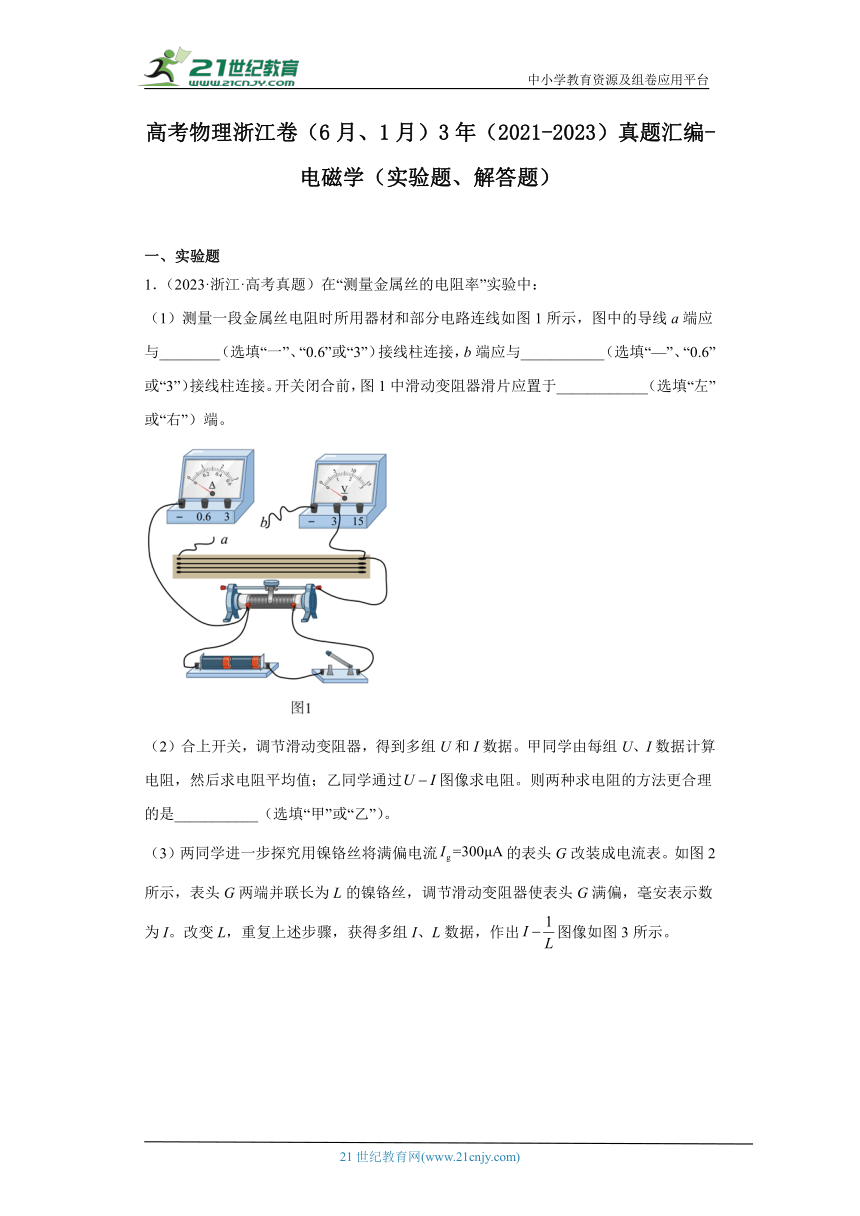

1．（2023·浙江·高考真题）在“测量金属丝的电阻率”实验中：
（1）测量一段金属丝电阻时所用器材和部分电路连线如图1所示，图中的导线a端应与________（选填“一”、“0.6”或“3”）接线柱连接，b端应与___________（选填“—”、“0.6”或“3”）接线柱连接。开关闭合前，图1中滑动变阻器滑片应置于____________（选填“左”或“右”）端。
（2）合上开关，调节滑动变阻器，得到多组U和I数据。甲同学由每组U、I数据计算电阻，然后求电阻平均值；乙同学通过图像求电阻。则两种求电阻的方法更合理的是___________（选填“甲”或“乙”）。
（3）两同学进一步探究用镍铬丝将满偏电流的表头G改装成电流表。如图2所示，表头G两端并联长为L的镍铬丝，调节滑动变阻器使表头G满偏，毫安表示数为I。改变L，重复上述步骤，获得多组I、L数据，作出图像如图3所示。
则图像斜率______。若要把该表头G改装成量程为的电流表，需要把长为__________m的镍铬丝并联在表头G两端。（结果均保留两位有效数字）
2．（2022·浙江·统考高考真题）（1）探究滑动变阻器的分压特性，采用图1所示的电路，探究滑片P从A移到B的过程中，负载电阻R两端的电压变化。
①图2为实验器材部分连线图，还需要______（选填af、bf、fd、fc、ce或cg）连线。

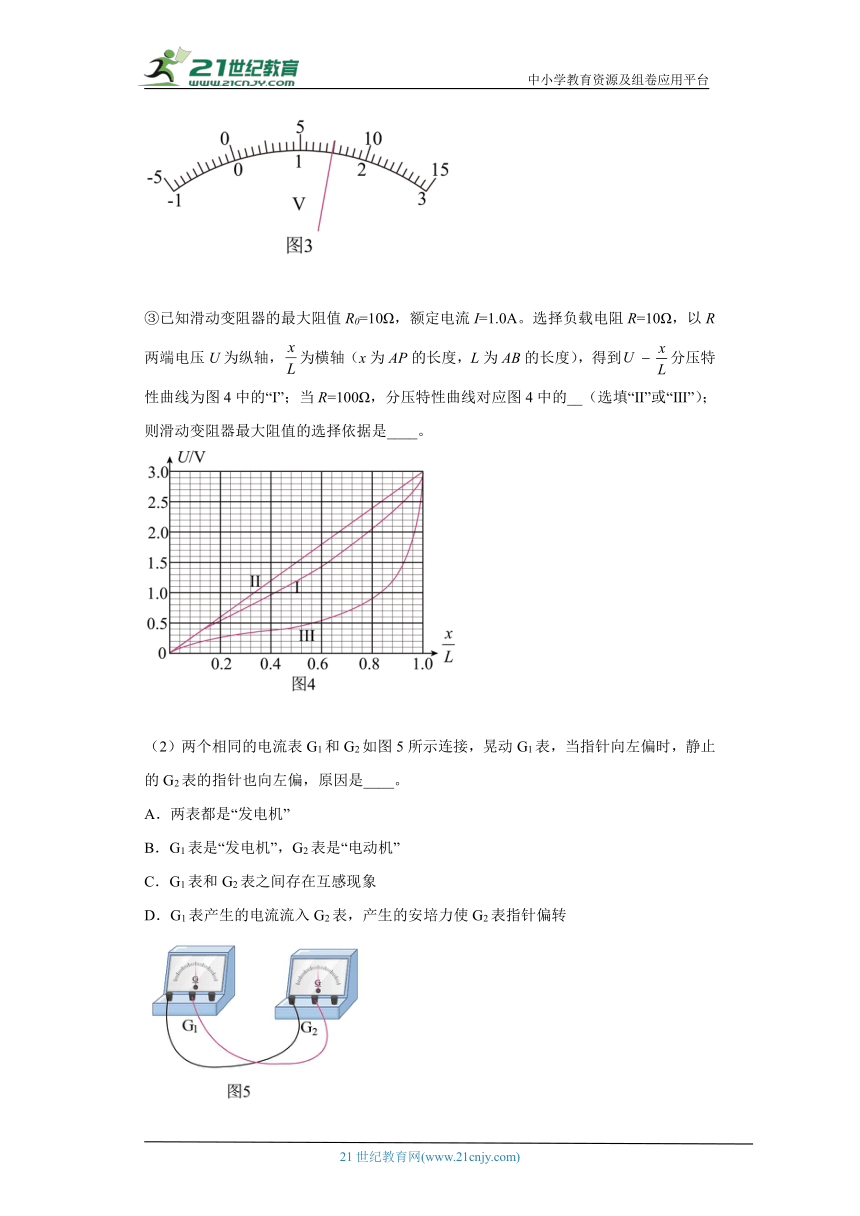

②图3所示电压表的示数为_______ V。
③已知滑动变阻器的最大阻值R0=10Ω，额定电流I=1.0A。选择负载电阻R=10Ω，以R两端电压U为纵轴，为横轴（x为AP的长度，L为AB的长度），得到分压特性曲线为图4中的“I”；当R=100Ω，分压特性曲线对应图4中的__（选填“Ⅱ”或“Ⅲ”）；则滑动变阻器最大阻值的选择依据是____。
（2）两个相同的电流表G1和G2如图5所示连接，晃动G1表，当指针向左偏时，静止的G2表的指针也向左偏，原因是____。
A．两表都是“发电机”
B．G1表是“发电机”，G2表是“电动机”
C．G1表和G2表之间存在互感现象
D．G1表产生的电流流入G2表，产生的安培力使G2表指针偏转
二、解答题

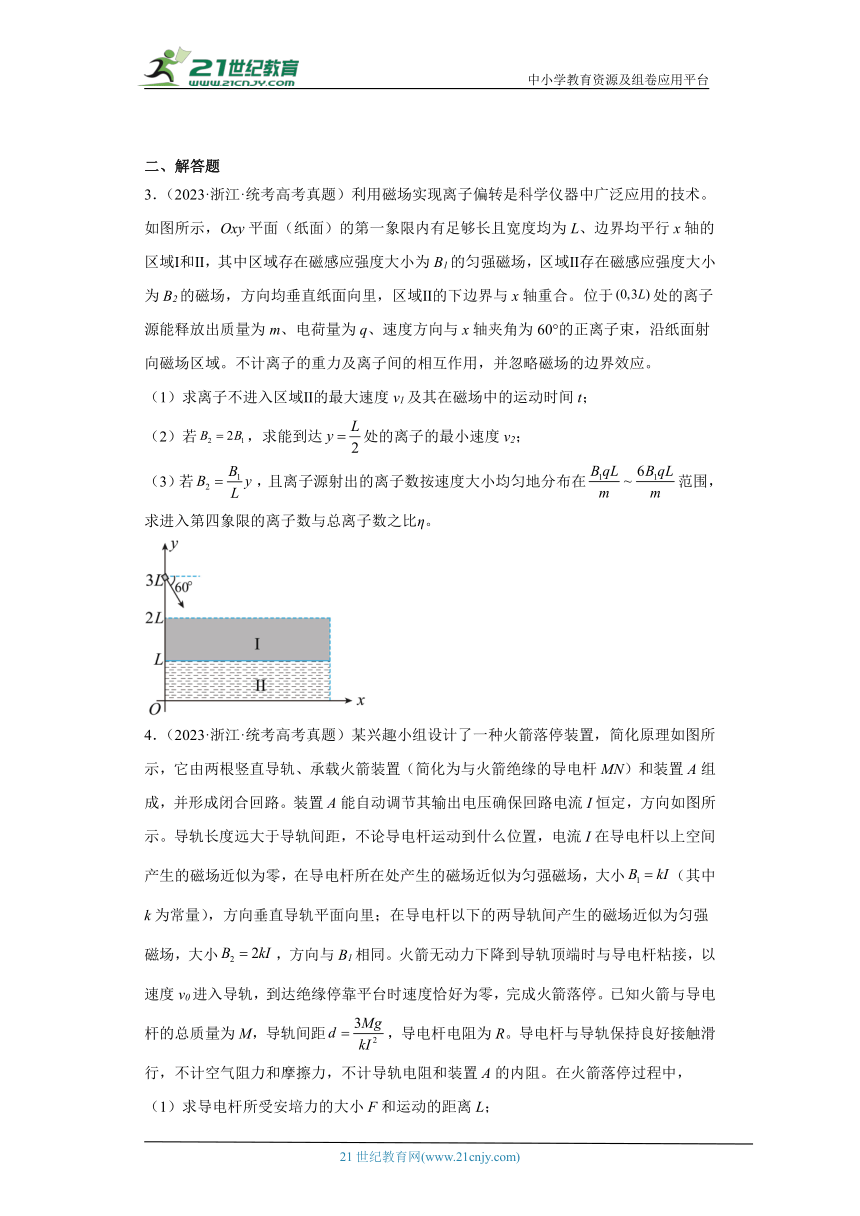

3．（2023·浙江·统考高考真题）利用磁场实现离子偏转是科学仪器中广泛应用的技术。如图所示，Oxy平面（纸面）的第一象限内有足够长且宽度均为L、边界均平行x轴的区域Ⅰ和Ⅱ，其中区域存在磁感应强度大小为B1的匀强磁场，区域Ⅱ存在磁感应强度大小为B2的磁场，方向均垂直纸面向里，区域Ⅱ的下边界与x轴重合。位于处的离子源能释放出质量为m、电荷量为q、速度方向与x轴夹角为60°的正离子束，沿纸面射向磁场区域。不计离子的重力及离子间的相互作用，并忽略磁场的边界效应。
（1）求离子不进入区域Ⅱ的最大速度v1及其在磁场中的运动时间t；
（2）若，求能到达处的离子的最小速度v2；
（3）若，且离子源射出的离子数按速度大小均匀地分布在范围，求进入第四象限的离子数与总离子数之比η。

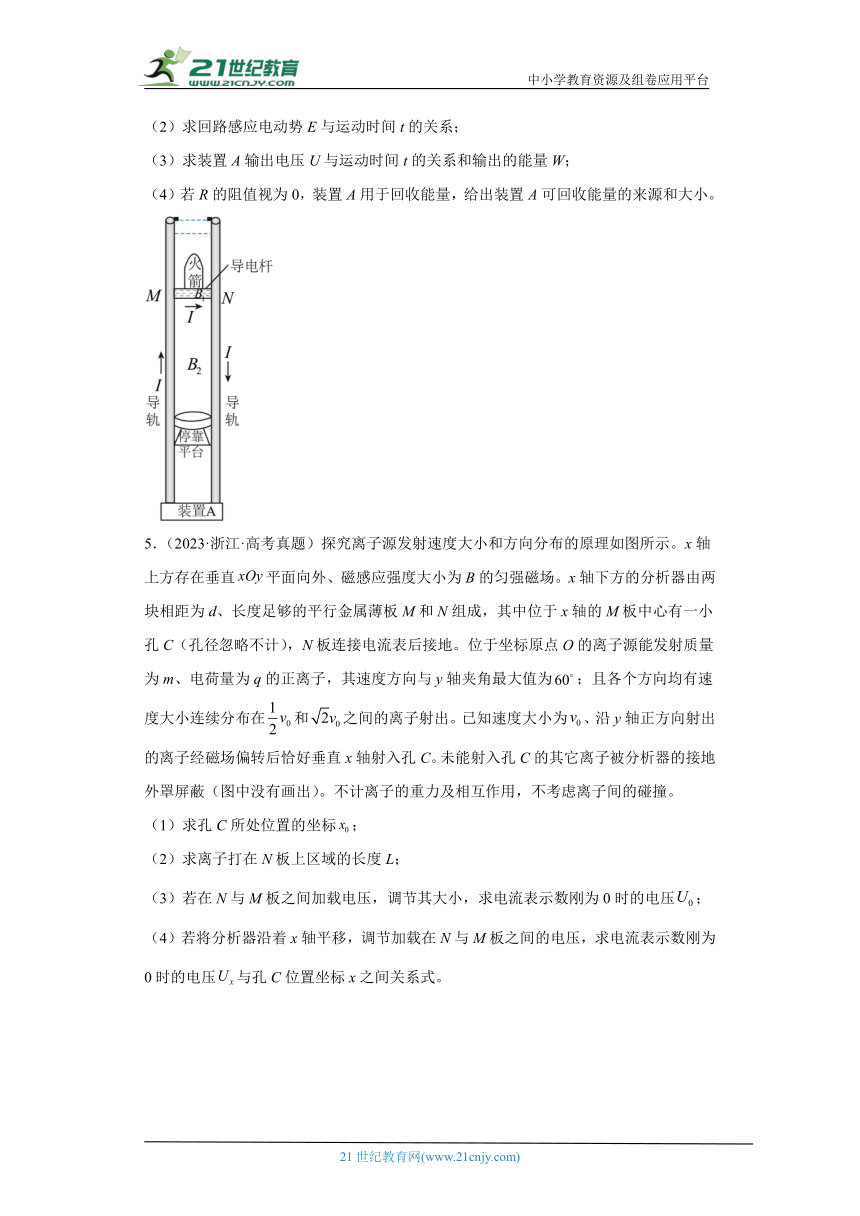

4．（2023·浙江·统考高考真题）某兴趣小组设计了一种火箭落停装置，简化原理如图所示，它由两根竖直导轨、承载火箭装置（简化为与火箭绝缘的导电杆MN）和装置A组成，并形成闭合回路。装置A能自动调节其输出电压确保回路电流I恒定，方向如图所示。导轨长度远大于导轨间距，不论导电杆运动到什么位置，电流I在导电杆以上空间产生的磁场近似为零，在导电杆所在处产生的磁场近似为匀强磁场，大小（其中k为常量），方向垂直导轨平面向里；在导电杆以下的两导轨间产生的磁场近似为匀强磁场，大小，方向与B1相同。火箭无动力下降到导轨顶端时与导电杆粘接，以速度v0进入导轨，到达绝缘停靠平台时速度恰好为零，完成火箭落停。已知火箭与导电杆的总质量为M，导轨间距，导电杆电阻为R。导电杆与导轨保持良好接触滑行，不计空气阻力和摩擦力，不计导轨电阻和装置A的内阻。在火箭落停过程中，
（1）求导电杆所受安培力的大小F和运动的距离L；
（2）求回路感应电动势E与运动时间t的关系；
（3）求装置A输出电压U与运动时间t的关系和输出的能量W；
（4）若R的阻值视为0，装置A用于回收能量，给出装置A可回收能量的来源和大小。
5．（2023·浙江·高考真题）探究离子源发射速度大小和方向分布的原理如图所示。x轴上方存在垂直平面向外、磁感应强度大小为B的匀强磁场。x轴下方的分析器由两块相距为d、长度足够的平行金属薄板M和N组成，其中位于x轴的M板中心有一小孔C（孔径忽略不计），N板连接电流表后接地。位于坐标原点O的离子源能发射质量为m、电荷量为q的正离子，其速度方向与y轴夹角最大值为；且各个方向均有速度大小连续分布在和之间的离子射出。已知速度大小为、沿y轴正方向射出的离子经磁场偏转后恰好垂直x轴射入孔C。未能射入孔C的其它离子被分析器的接地外罩屏蔽（图中没有画出）。不计离子的重力及相互作用，不考虑离子间的碰撞。
（1）求孔C所处位置的坐标；
（2）求离子打在N板上区域的长度L；
（3）若在N与M板之间加载电压，调节其大小，求电流表示数刚为0时的电压；
（4）若将分析器沿着x轴平移，调节加载在N与M板之间的电压，求电流表示数刚为0时的电压与孔C位置坐标x之间关系式。
6．（2023·浙江·高考真题）如图1所示，刚性导体线框由长为L、质量均为m的两根竖杆，与长为的两轻质横杆组成，且。线框通有恒定电流，可以绕其中心竖直轴转动。以线框中心O为原点、转轴为z轴建立直角坐标系，在y轴上距离O为a处，固定放置一半径远小于a，面积为S、电阻为R的小圆环，其平面垂直于y轴。在外力作用下，通电线框绕转轴以角速度匀速转动，当线框平面与平面重合时为计时零点，圆环处的磁感应强度的y分量与时间的近似关系如图2所示，图中已知。
（1）求0到时间内，流过圆环横截面的电荷量q；
（2）沿y轴正方向看以逆时针为电流正方向，在时间内，求圆环中的电流与时间的关系；
（3）求圆环中电流的有效值；
（4）当撤去外力，线框将缓慢减速，经时间角速度减小量为，设线框与圆环的能量转换效率为k，求的值（当，有）。
7．（2022·浙江·统考高考真题）离子速度分析器截面图如图所示。半径为R的空心转筒P，可绕过O点、垂直xOy平面（纸面）的中心轴逆时针匀速转动（角速度大小可调），其上有一小孔S。整个转筒内部存在方向垂直纸面向里的匀强磁场。转筒下方有一与其共轴的半圆柱面探测板Q，板Q与y轴交于A点。离子源M能沿着x轴射出质量为m、电荷量为 – q（q > 0）、速度大小不同的离子，其中速度大小为v0的离子进入转筒，经磁场偏转后恰好沿y轴负方向离开磁场。落在接地的筒壁或探测板上的离子被吸收且失去所带电荷，不计离子的重力和离子间的相互作用。
（1）①求磁感应强度B的大小；
②若速度大小为v0的离子能打在板Q的A处，求转筒P角速度ω的大小；
（2）较长时间后，转筒P每转一周有N个离子打在板Q的C处，OC与x轴负方向的夹角为θ，求转筒转动一周的时间内，C处受到平均冲力F的大小；
（3）若转筒P的角速度小于，且A处探测到离子，求板Q上能探测到离子的其他θ′的值（θ′为探测点位置和O点连线与x轴负方向的夹角）。
8．（2022·浙江·统考高考真题）舰载机电磁弹射是现在航母最先进的弹射技术，我国在这一领域已达到世界先进水平。某兴趣小组开展电磁弹射系统的设计研究，如图1所示，用于推动模型飞机的动子（图中未画出）与线圈绝缘并固定，线圈带动动子，可在水平导轨上无摩擦滑动。线圈位于导轨间的辐向磁场中，其所在处的磁感应强度大小均为B。开关S与1接通，恒流源与线圈连接，动子从静止开始推动飞机加速，飞机达到起飞速度时与动子脱离；此时S掷向2接通定值电阻R0，同时施加回撤力F，在F和磁场力作用下，动子恰好返回初始位置停下。若动子从静止开始至返回过程的v-t图如图2所示，在t1至t3时间内F=(800－10v）N，t3时撤去F。已知起飞速度v1=80m/s，t1=1.5s，线圈匝数n=100匝，每匝周长l=1m，飞机的质量M=10kg，动子和线圈的总质量m=5kg，R0=9.5Ω，B=0.1T，不计空气阻力和飞机起飞对动子运动速度的影响，求
（1）恒流源的电流I；
（2）线圈电阻R；
（3）时刻t3。
9．（2022·浙江·统考高考真题）如图为研究光电效应的装置示意图，该装置可用于分析光子的信息。在xOy平面（纸面）内，垂直纸面的金属薄板M、N与y轴平行放置，板N中间有一小孔O。有一由x轴、y轴和以O为圆心、圆心角为90°的半径不同的两条圆弧所围的区域Ⅰ，整个区域Ⅰ内存在大小可调、方向垂直纸面向里的匀强电场和磁感应强度大小恒为B1、磁感线与圆弧平行且逆时针方向的磁场。区域Ⅰ右侧还有一左边界与y轴平行且相距为l、下边界与x轴重合的匀强磁场区域Ⅱ，其宽度为a，长度足够长，其中的磁场方向垂直纸面向里，磁感应强度大小可调。光电子从板M逸出后经极板间电压U加速（板间电场视为匀强电场），调节区域Ⅰ的电场强度和区域Ⅱ的磁感应强度，使电子恰好打在坐标为（a+2l，0）的点上，被置于该处的探测器接收。已知电子质量为m、电荷量为e，板M的逸出功为W0，普朗克常量为h。忽略电子的重力及电子间的作用力。当频率为ν的光照射板M时有光电子逸出，
（1）求逸出光电子的最大初动能Ekm，并求光电子从O点射入区域Ⅰ时的速度v0的大小范围；
（2）若区域Ⅰ的电场强度大小，区域Ⅱ的磁感应强度大小，求被探测到的电子刚从板M逸出时速度vM的大小及与x轴的夹角；
（3）为了使从O点以各种大小和方向的速度射向区域Ⅰ的电子都能被探测到，需要调节区域Ⅰ的电场强度E和区域Ⅱ的磁感应强度B2，求E的最大值和B2的最大值。
10．（2022·浙江·统考高考真题）如图所示，水平固定一半径r=0.2m的金属圆环，长均为r，电阻均为R0的两金属棒沿直径放置，其中一端与圆环接触良好，另一端固定在过圆心的导电竖直转轴OO′上，并随轴以角速度=600rad/s匀速转动，圆环内左半圆均存在磁感应强度大小为B1的匀强磁场。圆环边缘、与转轴良好接触的电刷分别与间距l1的水平放置的平行金属轨道相连，轨道间接有电容C=0.09F的电容器，通过单刀双掷开关S可分别与接线柱1、2相连。电容器左侧宽度也为l1、长度为l2、磁感应强度大小为B2的匀强磁场区域。在磁场区域内靠近左侧边缘处垂直轨道放置金属棒ab，磁场区域外有间距也为l1的绝缘轨道与金属轨道平滑连接，在绝缘轨道的水平段上放置“［”形金属框fcde。棒ab长度和“［”形框的宽度也均为l1、质量均为m=0.01kg，de与cf长度均为l3=0.08m，已知l1=0.25m，l2=0.068m，B1=B2=1T、方向均为竖直向上；棒ab和“［”形框的cd边的电阻均为R=0.1，除已给电阻外其他电阻不计，轨道均光滑，棒ab与轨道接触良好且运动过程中始终与轨道垂直。开始时开关S和接线柱1接通，待电容器充电完毕后，将S从1拨到2，电容器放电，棒ab被弹出磁场后与“［”形框粘在一起形成闭合框abcd，此时将S与2断开，已知框abcd在倾斜轨道上重心上升0.2m后返回进入磁场。
（1）求电容器充电完毕后所带的电荷量Q，哪个极板（M或N）带正电？
（2）求电容器释放的电荷量；
（3）求框abcd进入磁场后，ab边与磁场区域左边界的最大距离x。
11．（2021·浙江·高考真题）如图甲所示，空间站上某种离子推进器由离子源、间距为d的中间有小孔的两平行金属板M、N和边长为L的立方体构成，其后端面P为喷口。以金属板N的中心O为坐标原点，垂直立方体侧面和金属板建立x、y和z坐标轴。M、N板之间存在场强为E、方向沿z轴正方向的匀强电场；立方体内存在磁场，其磁感应强度沿z方向的分量始终为零，沿x和y方向的分量和随时间周期性变化规律如图乙所示，图中可调。氙离子（）束从离子源小孔S射出，沿z方向匀速运动到M板，经电场加速进入磁场区域，最后从端面P射出，测得离子经电场加速后在金属板N中心点O处相对推进器的速度为v0。已知单个离子的质量为m、电荷量为，忽略离子间的相互作用，且射出的离子总质量远小于推进器的质量。
（1）求离子从小孔S射出时相对推进器的速度大小vS；
（2）不考虑在磁场突变时运动的离子，调节的值，使得从小孔S射出的离子均能从喷口后端面P射出，求的取值范围；
（3）设离子在磁场中的运动时间远小于磁场变化周期T，单位时间从端面P射出的离子数为n，且。求图乙中时刻离子束对推进器作用力沿z轴方向的分力。
12．（2021·浙江·高考真题）一种探测气体放电过程的装置如图甲所示，充满氖气（）的电离室中有两电极与长直导线连接，并通过两水平长导线与高压电源相连。在与长直导线垂直的平面内，以导线为对称轴安装一个用阻值的细导线绕制、匝数的圆环形螺线管，细导线的始末两端c、d与阻值的电阻连接。螺线管的横截面是半径的圆，其中心与长直导线的距离。气体被电离后在长直导线回路中产生顺时针方向的电流I，其图像如图乙所示。为便于计算，螺线管内各处的磁感应强度大小均可视为，其中。
（1）求内通过长直导线横截面的电荷量Q；
（2）求时，通过螺线管某一匝线圈的磁通量；
（3）若规定为电流的正方向，在不考虑线圈自感的情况下，通过计算，画出通过电阻R的图像；
（4）若规定为电流的正方向，考虑线圈自感，定性画出通过电阻R的图像。
13．（2021·浙江·统考高考真题）在芯片制造过程中，离子注入是其中一道重要的工序。如图所示是离子注入工作原理示意图，离子经加速后沿水平方向进入速度选择器，然后通过磁分析器，选择出特定比荷的离子，经偏转系统后注入处在水平面内的晶圆（硅片）。速度选择器、磁分析器和偏转系统中的匀强磁场的磁感应强度大小均为B，方向均垂直纸面向外；速度选择器和偏转系统中的匀强电场场强大小均为E，方向分别为竖直向上和垂直纸面向外。磁分析器截面是内外半径分别为R1和R2的四分之一圆环，其两端中心位置M和N处各有一个小孔；偏转系统中电场和磁场的分布区域是同一边长为L的正方体，其偏转系统的底面与晶圆所在水平面平行，间距也为L。当偏转系统不加电场及磁场时，离子恰好竖直注入到晶圆上的O点（即图中坐标原点，x轴垂直纸面向外）。整个系统置于真空中，不计离子重力，打在晶圆上的离子，经过电场和磁场偏转的角度都很小。当α很小时，有，。求：
(1)离子通过速度选择器后的速度大小v和磁分析器选择出来离子的比荷；
(2)偏转系统仅加电场时离子注入晶圆的位置，用坐标(x，y)表示；
(3)偏转系统仅加磁场时离子注入晶圆的位置，用坐标(x，y)表示；
(4)偏转系统同时加上电场和磁场时离子注入晶圆的位置，用坐标(x，y)表示，并说明理由。
14．（2021·浙江·统考高考真题）嫦娥五号成功实现月球着陆和返回，鼓舞人心。小明知道月球上没有空气，无法靠降落伞减速降落，于是设计了一种新型着陆装置。如图所示，该装置由船舱、间距为l的平行导轨、产生垂直船舱导轨平面的磁感应强度大小为B的匀强磁场的磁体和“∧”型刚性线框组成，“∧”型线框ab边可沿导轨滑动并接触良好。船舱、导轨和磁体固定在一起，总质量为m1整个装置竖直着陆到月球表面前瞬间的速度大小为v0，接触月球表面后线框速度立即变为零。经过减速，在导轨下方缓冲弹簧接触月球表面前船舱已可视为匀速。已知船舱电阻为3r，“∧”型线框的质量为m2，其7条边的边长均为l，电阻均为r；月球表面的重力加速度为g/6。整个运动过程中只有ab边在磁场中，线框与月球表面绝缘，不计导轨电阻和摩擦阻力。
(1)求着陆装置接触到月球表面后瞬间线框ab边产生的电动势E；
(2)通过画等效电路图，求着陆装置接触到月球表面后瞬间流过ab型线框的电流I0；
(3)求船舱匀速运动时的速度大小v；
(4)同桌小张认为在磁场上方、两导轨之间连接一个电容为C的电容器，在着陆减速过程中还可以回收部分能量，在其他条件均不变的情况下，求船舱匀速运动时的速度大小和此时电容器所带电荷量q。
参考答案：
1． 0.6 0.6 左 乙 2.1/2.2/2.3/2.4/2.5 0.24/0.25/0.26/0.27/0.28
【详解】（1）[1][2][3]实验中用两节干电池供电，滑动变阻器分压式连接，电压从零开始调节，电流表选较小量程测量电流减小误差 ，则图中的导线a端应与 “0.6”接线柱连接，电压表测电阻两端的电压，则金属丝的电阻较小，电流表外接误差较小，故b端应与 “0.6”接线柱连接。为了保护电表，开关闭合前，图1中滑动变阻器滑片应置于左端。
（2）[4]做U-I图象可以将剔除偶然误差较大的数据,提高实验的准确程度，减少实验的误差，则乙同学通过U-I图像求电阻，求电阻的方法更合理；
（3）[5]由图像可知图像斜率
[6]方法一：由电路可知
解得
则
若要把该满偏电流为表头G改装成量程为的电流表，则并联的电阻
解得
方法二：延长图像可知，当I=9.0mA时可得
即
2． af、fd、ce Ⅱ BD/DB
【详解】（1）[1]依原理图可知，还需要af、fd、ce连线；
[2]依题意，所示电压表的示数为1.50V，考虑到偶然误差也可；
[3] 假定AP部分的电阻为，分别与10Ω与100Ω并联再与BP部分的电阻串联；由于相同的与100Ω并联后的电阻较与10Ω并联后的电阻大，则根据闭合电路的欧姆定律可知，滑片在相同位置下，负载电阻越大，其两端电压越大；即在相同横坐标下，此时负载100Ω时，电压表的示数应该较曲线为图4中的“I”来得大，故应该选“Ⅱ”。
[4]由上述分析可知，对于不同的负载电阻，调节滑动触头时负载两端的电压变化规律不同，当负载电阻小于滑动变阻器最大阻值时，负载电阻两端电压随滑动触头的变化而更迅速变化；当负载电阻大于滑动变阻器最大阻值时，负载电阻两端电压随滑动触头的变化而更加平稳变化，从而获得更多的实验数据。所以，在保证电路安全的情况下，滑动变阻器最大阻值的选择依据是相比负载电阻越小越好，即。
（2）[5]据题意可知：电流表主要部件是永久磁铁和带有指针的线圈，G1和G2用导线连接起来．当晃动G1时，相当于G1中的线圈做切割磁感线运动，电路中会产生感应电流；由于两个电表构成了闭合电路，则电流会通过G2表中的线圈，而该线圈处于磁场中，由于通电导线在磁场中受力的作用，G2的指针也会偏转；则G1表相当于“发电机”，G2表相当于“电动机”，故AC错误，BD正确。
故选BD。
3．（1）；（2）（3）60%
【详解】（1）当离子不进入磁场Ⅱ速度最大时，轨迹与边界相切，则由几何关系
解得
r1=2L
根据
解得
在磁场中运动的周期
运动时间
（2）若B2=2B1，根据
可知
粒子在磁场中运动轨迹如图，设O1O2与磁场边界夹角为α，由几何关系
解得
r2=2L
根据
解得
（3）当最终进入区域Ⅱ的粒子若刚好到达x轴，则由动量定理
即
求和可得
粒子从区域Ⅰ到区域Ⅱ最终到x轴上的过程中
解得
则速度在~之间的粒子才能进入第四象限；因离子源射出粒子的速度范围在~，又粒子源射出的粒子个数按速度大小均匀分布，可知能进入第四象限的粒子占粒子总数的比例为
η=60%
4．（1）3Mg；；（2）；（3）；；（4）装置A可回收火箭的动能和重力势能；
【详解】（1）导体杆受安培力
方向向上，则导体杆向下运动的加速度
解得
a=-2g
导体杆运动的距离
（2）回路的电动势
其中
解得
（3）右手定则和欧姆定律可得：
可得
电源输出能量的功率
在时间内输出的能量对应图像的面积，可得：
（4）装置A可回收火箭的动能和重力势能，及磁场能；从开始火箭从速度v0到平台速度减为零，则
若R的阻值视为0
装置A可回收能量为
5．（1）；（2）；（3）；（4）当时，
【详解】（1）速度大小为、沿y轴正方向射出的离子经磁场偏转后轨迹如图
由洛伦兹力提供向心力
解得半径
孔C所处位置的坐标
（2）速度大小为的离子进入磁场后，由洛伦兹力提供向心力
解得半径
若要能在C点入射，则由几何关系可得
解得
如图
由几何关系可得
（3）不管从何角度发射
由（2）可得
根据动力学公式可得
，
联立解得
（4）孔C位置坐标x
其中
联立可得
，
解得
在此范围内，和（3）相同，只与相关，可得
解得
根据动力学公式可得
，
解得
6．（1）；（2）；（3）；（4）
【详解】（1）由法拉第电磁感应定律
由闭合电路欧姆定律
由电流定义式
联立可得
（2）在时
在时
（3）从能量角度
解得
（4）由能量传递
化简可得
即
解得
7．（1）①，②，k = 0，1，2，3…；（2），n = 0，1，2，…；（3），，
【详解】（1）①离子在磁场中做圆周运动有
则
②离子在磁场中的运动时间
转筒的转动角度
，k = 0，1，2，3…
（2）设速度大小为v的离子在磁场中圆周运动半径为，有
离子在磁场中的运动时间
转筒的转动角度
ω′t′ = 2nπ + θ
转筒的转动角速度
，n = 0，1，2，…
动量定理
，n = 0，1，2，…
（3）转筒的转动角速度
其中
k = 1，，n = 0，2或者
可得
，，
8．（1）80A；（2）；（3）
【详解】（1）由题意可知接通恒流源时安培力
动子和线圈在0~t1时间段内做匀加速直线运动，运动的加速度为
根据牛顿第二定律有
代入数据联立解得
（2）当S掷向2接通定值电阻R0时，感应电流为
此时安培力为
所以此时根据牛顿第二定律有
由图可知在至期间加速度恒定，则有
解得
，
（3）根据图像可知
故；在0~t2时间段内的位移
而根据法拉第电磁感应定律有
电荷量的定义式
可得
从t3时刻到最后返回初始位置停下的时间段内通过回路的电荷量，根据动量定理有
联立可得
解得
9．（1）；；（2）；；（3）；
【详解】（1）光电效应方程，逸出光电子的最大初动能
（2）速度选择器
如图所示，几何关系
（3）由上述表达式可得
由
而v0sinθ等于光电子在板逸出时沿y轴的分速度，则有
即
联立可得B2的最大值
10．（1）0.54C；M板；（2）0.16C；（3）0.14m
【详解】（1）开关S和接线柱1接通，电容器充电充电过程，对绕转轴OO′转动的棒由右手定则可知其动生电源的电流沿径向向外，即边缘为电源正极，圆心为负极，则M板充正电；
根据法拉第电磁感应定律可知
则电容器的电量为
（2）电容器放电过程有
棒ab被弹出磁场后与“［”形框粘在一起的过程有
棒的上滑过程有
联立解得
（3）设导体框在磁场中减速滑行的总路程为，由动量定理
可得
匀速运动距离为
则
11．（1）；（2）；（3），方向沿z轴负方向
【详解】（1）离子从小孔S射出运动到金属板N中心点O处，根据动能定理有
解得离子从小孔S射出时相对推进器的速度大小
（2）当磁场仅有沿x方向的分量取最大值时，离子从喷口P的下边缘中点射出，根据几何关系有
根据洛伦兹力提供向心力有
联立解得
当磁场在x和y方向的分量同取最大值时，离子从喷口P边缘交点射出，根据几何关系有
此时；根据洛伦兹力提供向心力有
联立解得
故的取值范围为；
（3）粒子在立方体中运动轨迹剖面图如图所示
由题意根据洛伦兹力提供向心力有
且满足
所以可得
所以可得
离子从端面P射出时，在沿z轴方向根据动量定理有
根据牛顿第三定律可得离子束对推进器作用力大小为
方向沿z轴负方向。
12．（1）；（2）；（3）见解析；（4）见解析
【详解】（1）由电量和电流的关系可知图像下方的面积表示电荷量，因此有
代入数据解得
（2）由磁通量的定义可得
代入数据可得
（3）在时间内电流均匀增加，有楞次定律可知感应电流的方向，产生恒定的感应电动势
由闭合回路欧姆定律可得
代入数据解得
在电流恒定，穿过圆形螺旋管的磁场恒定，因此感应电动势为零，感应电流为零，而在时间内电流随时间均匀变化，斜率大小和大小相同，因此电流大小相同，由楞次定律可知感应电流的方向为，则图像如图所示
（4）考虑自感的情况下，线框会产生自感电动势阻碍电流的变化，因此开始时电流是缓慢增加的，过一段时间电路达到稳定后自感消失，电流的峰值和之前大小相同，在时间内电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。同理，在内电流缓慢增加，过一段时间电路达到稳定后自感消失，在之后，电路中的磁通量不变化电流要减小为零，因此自感电动势会阻碍电流的减小，使得电流缓慢减小为零。图像如图
13．(1)，；(2)（，0）；(3)（0，）；(4)见解析
【详解】(1)通过速度选择器离子的速度
从磁分析器中心孔N射出离子的运动半径为
由得
(2)经过电场后，离子在x方向偏转的距离
离开电场后，离子在x方向偏移的距离
位置坐标为(，0)
(3)离子进入磁场后做圆周运动半径
经过磁场后，离子在y方向偏转距离
离开磁场后，离子在y方向偏移距离
则
位置坐标为(0，)
(4)注入晶圆的位置坐标为(，),电场引起的速度增量对y方向的运动不产生影响。
14．(1)Blv0；(2)；(3)；(4)，
【详解】(1)导体切割磁感线，电动势
(2)等效电路图如图
并联总电阻
电流
(3)匀速运动时线框受到安培力
根据牛顿第三定律，质量为m1的部分受力F=FA，方向竖直向上，匀速条件
得
(4)匀速运动时电容器不充放电，满足
电容器两端电压为
电荷量为
试卷第1页，共3页
