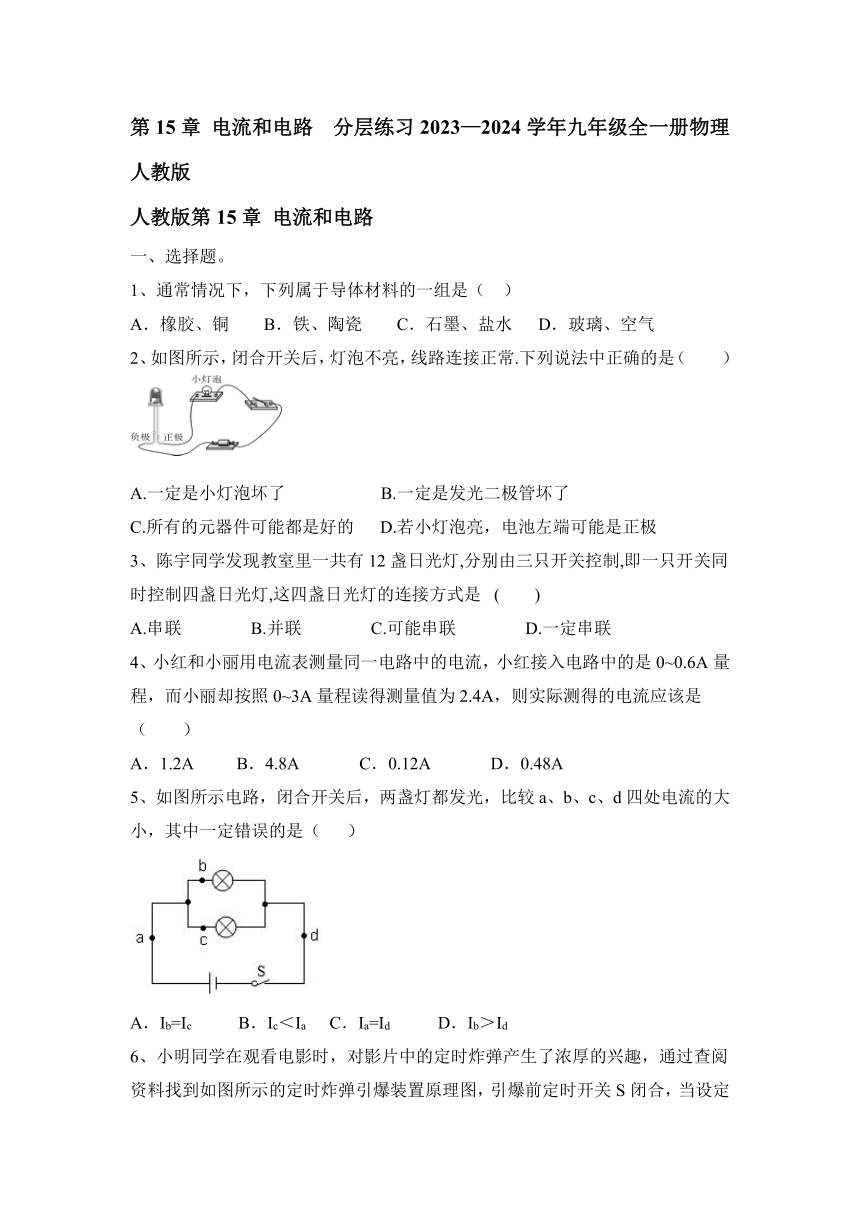

第15章 电流和电路 分层练习2023—2024学年九年级物理人教版全一册（有答案）

第15章 电流和电路 分层练习2023—2024学年九年级全一册物理人教版
人教版第15章 电流和电路
一、选择题。
1、通常情况下，下列属于导体材料的一组是（ ）
A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水 D．玻璃、空气
2、如图所示，闭合开关后，灯泡不亮，线路连接正常.下列说法中正确的是（ ）
A.一定是小灯泡坏了 B.一定是发光二极管坏了
C.所有的元器件可能都是好的 D.若小灯泡亮，电池左端可能是正极
3、陈宇同学发现教室里一共有12盏日光灯,分别由三只开关控制,即一只开关同时控制四盏日光灯,这四盏日光灯的连接方式是 (　　)
A.串联　　　　B.并联 C.可能串联　　　　D.一定串联
4、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得的电流应该是（ ）
A．1.2A B．4.8A C．0.12A D．0.48A
5、如图所示电路，闭合开关后，两盏灯都发光，比较a、b、c、d四处电流的大小，其中一定错误的是（ ）
A．Ib=Ic B．Ic＜Ia C．Ia=Id D．Ib＞Id

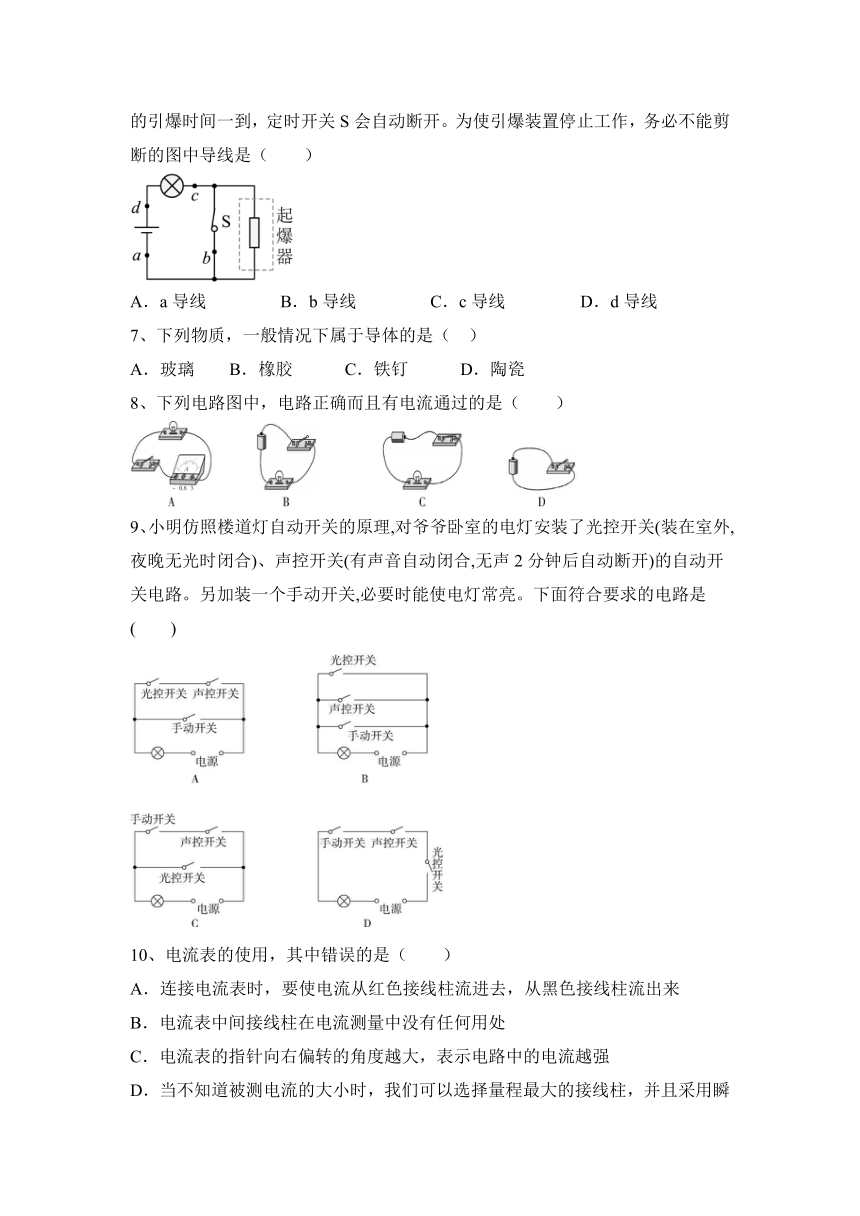

6、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
7、下列物质，一般情况下属于导体的是（ ）
A．玻璃 B．橡胶 C．铁钉 D．陶瓷
8、下列电路图中，电路正确而且有电流通过的是（ ）
9、小明仿照楼道灯自动开关的原理,对爷爷卧室的电灯安装了光控开关(装在室外,夜晚无光时闭合)、声控开关(有声音自动闭合,无声2分钟后自动断开)的自动开关电路。另加装一个手动开关,必要时能使电灯常亮。下面符合要求的电路是 (　　)
10、电流表的使用，其中错误的是（ ）
A．连接电流表时，要使电流从红色接线柱流进去，从黑色接线柱流出来
B．电流表中间接线柱在电流测量中没有任何用处
C．电流表的指针向右偏转的角度越大，表示电路中的电流越强
D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触的方法

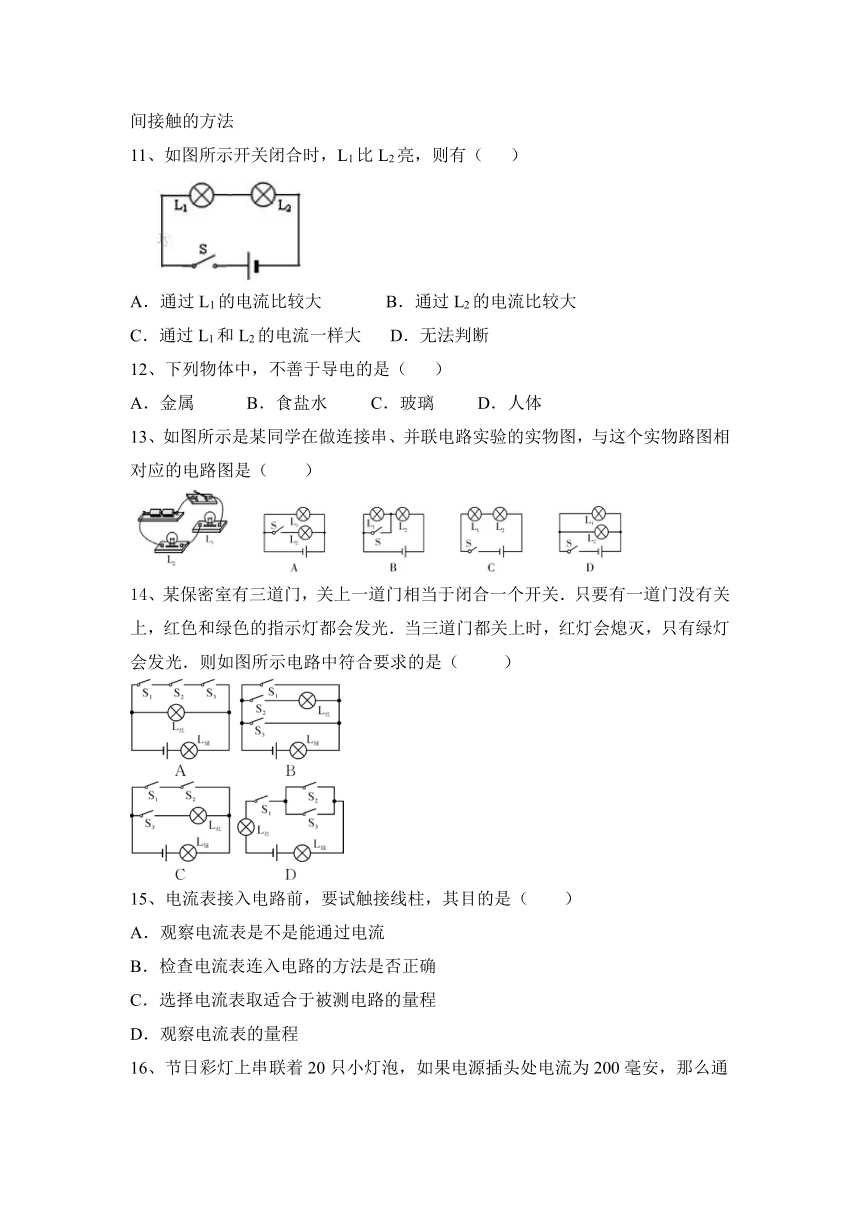

11、如图所示开关闭合时，L1比L2亮，则有（ ）
A．通过L1的电流比较大 B．通过L2的电流比较大
C．通过L1和L2的电流一样大 D．无法判断
12、下列物体中，不善于导电的是（ ）
A．金属 B．食盐水 C．玻璃 D．人体
13、如图所示是某同学在做连接串、并联电路实验的实物图，与这个实物路图相对应的电路图是（ ）
14、某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图所示电路中符合要求的是（ ）
15、电流表接入电路前，要试触接线柱，其目的是（ ）
A．观察电流表是不是能通过电流
B．检查电流表连入电路的方法是否正确
C．选择电流表取适合于被测电路的量程
D．观察电流表的量程

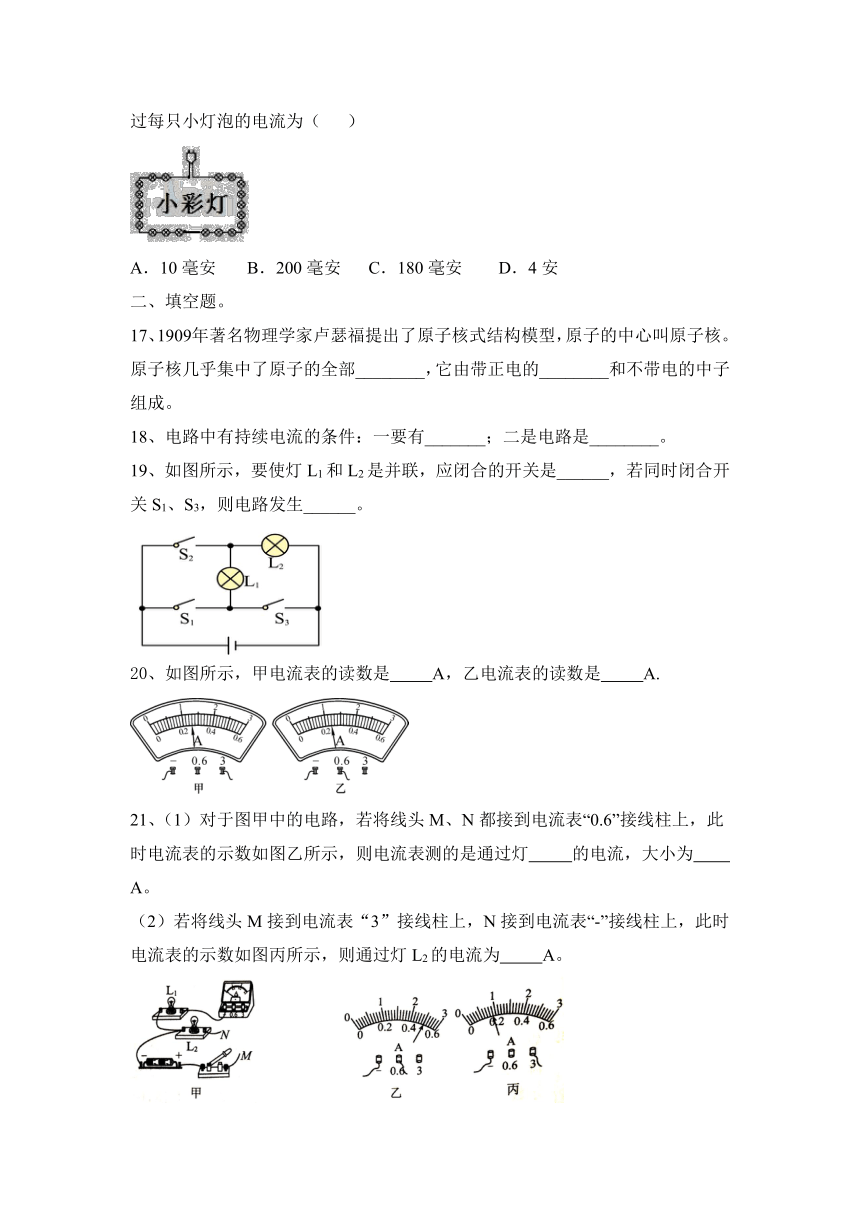

16、节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（ ）
A．10毫安 B．200毫安 C．180毫安 D．4安
二、填空题。
17、1909年著名物理学家卢瑟福提出了原子核式结构模型，原子的中心叫原子核。原子核几乎集中了原子的全部________，它由带正电的________和不带电的中子组成。
18、电路中有持续电流的条件：一要有_______；二是电路是________。
19、如图所示，要使灯L1和L2是并联，应闭合的开关是______，若同时闭合开关S1、S3，则电路发生______。
20、如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
21、（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。

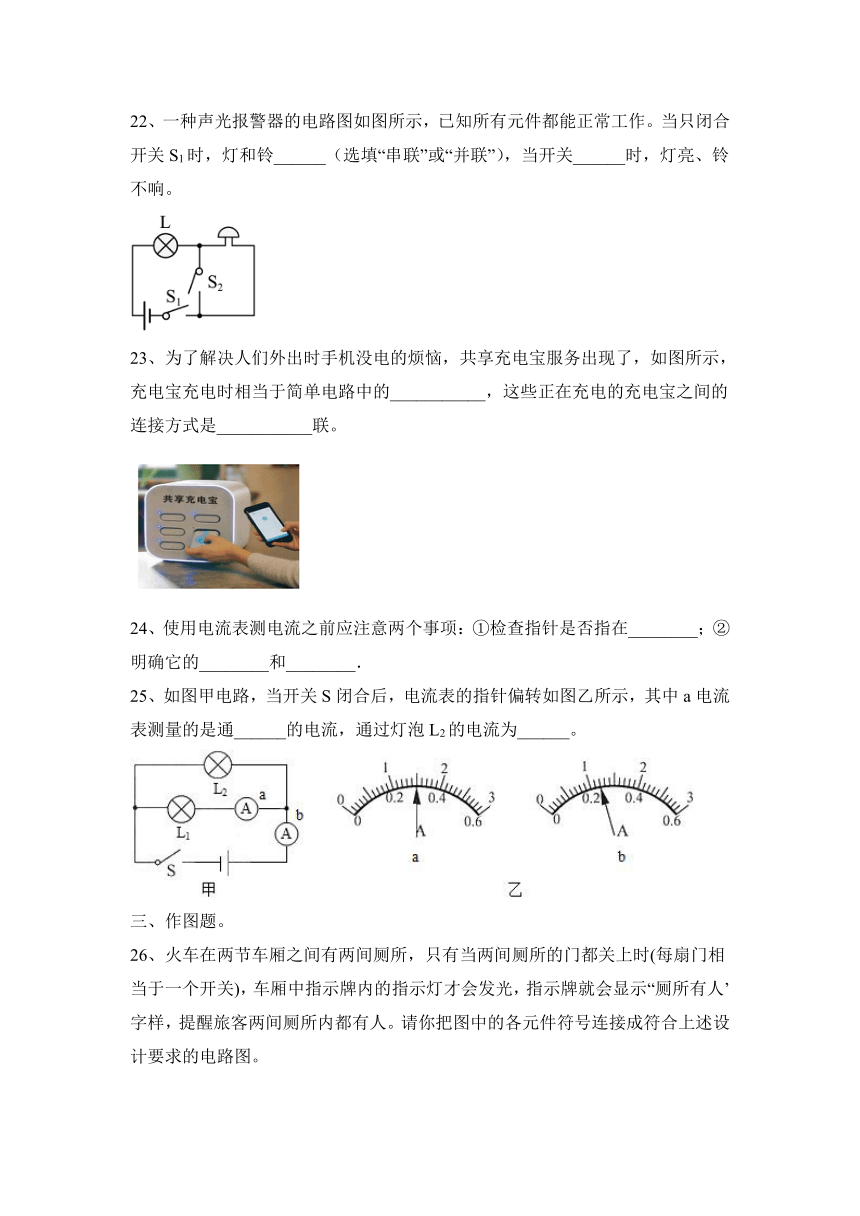

22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
23、为了解决人们外出时手机没电的烦恼，共享充电宝服务出现了，如图所示，充电宝充电时相当于简单电路中的___________，这些正在充电的充电宝之间的连接方式是___________联。
24、使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
25、如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
三、作图题。
26、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
四、实验题。
27、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
28、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路：_____ _。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
第15章 电流和电路 分层练习2023—2024学年九年级全一册物理人教版
人教版第15章 电流和电路
一、选择题。
1、通常情况下，下列属于导体材料的一组是（ ）
A．橡胶、铜 B．铁、陶瓷 C．石墨、盐水 D．玻璃、空气
【答案】C
2、如图所示，闭合开关后，灯泡不亮，线路连接正常.下列说法中正确的是（ ）
A.一定是小灯泡坏了 B.一定是发光二极管坏了
C.所有的元器件可能都是好的 D.若小灯泡亮，电池左端可能是正极
【答案】C
3、陈宇同学发现教室里一共有12盏日光灯,分别由三只开关控制,即一只开关同时控制四盏日光灯,这四盏日光灯的连接方式是 (　　)
A.串联　　　　B.并联 C.可能串联　　　　D.一定串联
【答案】B　
4、小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而小丽却按照0~3A量程读得测量值为2.4A，则实际测得的电流应该是（ ）
　　A．1.2A B．4.8A C．0.12A D．0.48A
【答案】D
5、如图所示电路，闭合开关后，两盏灯都发光，比较a、b、c、d四处电流的大小，其中一定错误的是（ ）
A．Ib=Ic B．Ic＜Ia C．Ia=Id D．Ib＞Id
【答案】D
6、小明同学在观看电影时，对影片中的定时炸弹产生了浓厚的兴趣，通过查阅资料找到如图所示的定时炸弹引爆装置原理图，引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，务必不能剪断的图中导线是（　　）
A．a导线 B．b导线 C．c导线 D．d导线
【答案】B
7、下列物质，一般情况下属于导体的是（ ）
A．玻璃 B．橡胶 C．铁钉 D．陶瓷
【答案】C
8、下列电路图中，电路正确而且有电流通过的是（ ）
【答案】C
9、小明仿照楼道灯自动开关的原理,对爷爷卧室的电灯安装了光控开关(装在室外,夜晚无光时闭合)、声控开关(有声音自动闭合,无声2分钟后自动断开)的自动开关电路。另加装一个手动开关,必要时能使电灯常亮。下面符合要求的电路是 (　　)
【答案】A
10、电流表的使用，其中错误的是（ ）
A．连接电流表时，要使电流从红色接线柱流进去，从黑色接线柱流出来
B．电流表中间接线柱在电流测量中没有任何用处
C．电流表的指针向右偏转的角度越大，表示电路中的电流越强
D．当不知道被测电流的大小时，我们可以选择量程最大的接线柱，并且采用瞬间接触的方法
【答案】B
11、如图所示开关闭合时，L1比L2亮，则有（ ）
A．通过L1的电流比较大 B．通过L2的电流比较大
C．通过L1和L2的电流一样大 D．无法判断
【答案】C
12、下列物体中，不善于导电的是（ ）
A．金属 B．食盐水 C．玻璃 D．人体
【答案】C
13、如图所示是某同学在做连接串、并联电路实验的实物图，与这个实物路图相对应的电路图是（ ）
【答案】C
14、某保密室有三道门，关上一道门相当于闭合一个开关．只要有一道门没有关上，红色和绿色的指示灯都会发光．当三道门都关上时，红灯会熄灭，只有绿灯会发光．则如图所示电路中符合要求的是（ ）
【答案】A
15、电流表接入电路前，要试触接线柱，其目的是（ ）
A．观察电流表是不是能通过电流
B．检查电流表连入电路的方法是否正确
C．选择电流表取适合于被测电路的量程
D．观察电流表的量程
【答案】C
16、节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（ ）
A．10毫安 B．200毫安 C．180毫安 D．4安
【答案】B
二、填空题。
17、1909年著名物理学家卢瑟福提出了原子核式结构模型，原子的中心叫原子核。原子核几乎集中了原子的全部________，它由带正电的________和不带电的中子组成。
【答案】质量 质子
18、电路中有持续电流的条件：一要有_______；二是电路是________。
【答案】电源 通路
19、如图所示，要使灯L1和L2是并联，应闭合的开关是______，若同时闭合开关S1、S3，则电路发生______。
【答案】S2、S3 短路
20、如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
【答案】1.3 0.24
21、（1）对于图甲中的电路，若将线头M、N都接到电流表“0.6”接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过灯 的电流，大小为 A。
（2）若将线头M接到电流表“3”接线柱上，N接到电流表“-”接线柱上，此时电流表的示数如图丙所示，则通过灯L2的电流为 A。
【答案】（1）L1 0.5； （2）0.4
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
23、为了解决人们外出时手机没电的烦恼，共享充电宝服务出现了，如图所示，充电宝充电时相当于简单电路中的___________，这些正在充电的充电宝之间的连接方式是___________联。
【答案】用电器 并
24、使用电流表测电流之前应注意两个事项：①检查指针是否指在________；②明确它的________和________．
【答案】零刻线 量程 分度值
25、如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
【答案】L1 0.9A
三、作图题。
26、火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时(每扇门相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人’字样，提醒旅客两间厕所内都有人。请你把图中的各元件符号连接成符合上述设计要求的电路图。
【答案】如图所示：
四、实验题。
27、我们学习了电路知识，现有两个小灯泡和相应的电器元件，怎样连接它们都亮起来？请在图中的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
【评估】
（1）正确连接电路后闭合开关，灯泡不亮。请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了
电池没电了
（2）如图丙所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联。
【答案】如图所示；
（1）换导线；换电池；
（2）闭合开关，拧下其中的一个灯泡。若另一个灯仍亮，则两灯为并联；若另一个灯也熄灭，则两灯为串联。
28、下图中，甲图是小米同学设计的探究并联电路电流关系的电路图，图乙是她测量电流时连接的实验电路，
（1）此时电流表测量的是______（选填“A”、“”或“”）处的电流。
（2）在图乙中移动一根导线，让电流表测量A处的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路：_____ _。
（3）测出A、、三处电流如下表所示，由此得出结论______________（只写表达式）。
（4）某同学说该实验存在不足，请谈谈你的一种改进方法______________。
位置 A
电流 0.24 0.30 0.54
【答案】（1）C （2）如图所示：
（3） （4）应换用不同规格的灯泡进行多次试验
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A
（2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
