串联和并联

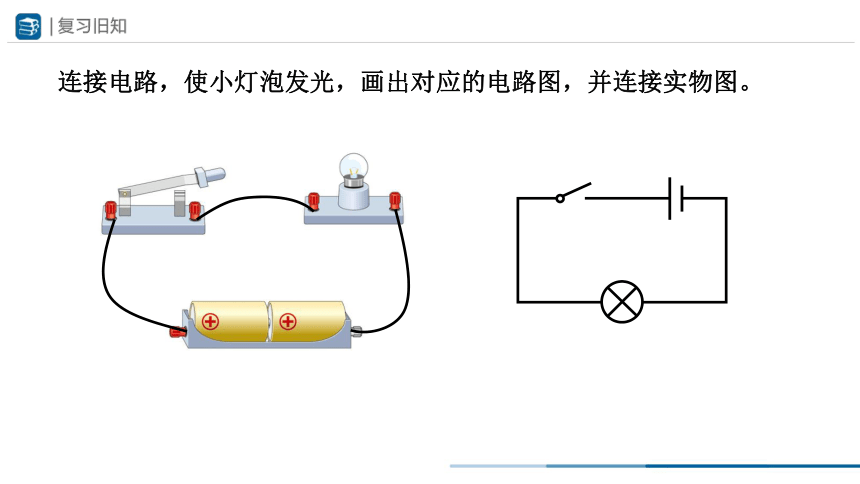

连接电路，使小灯泡发光，画出对应的电路图，并连接实物图。
想想做做

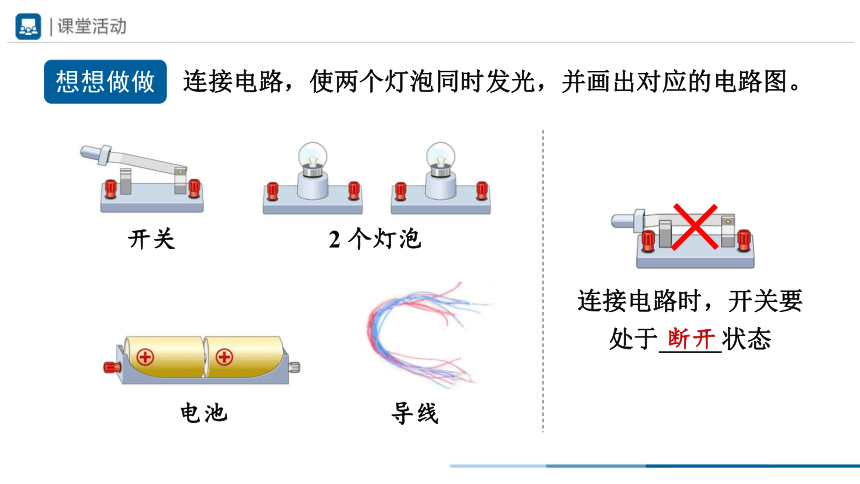

连接电路，使两个灯泡同时发光，并画出对应的电路图。
连接电路时，开关要处于_____状态
开关
2 个灯泡
电池
导线
断开

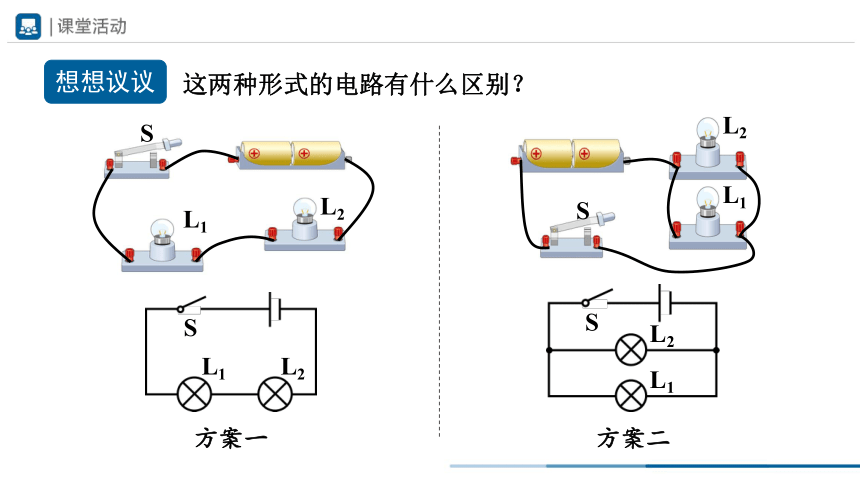

方案一
方案二
这两种形式的电路有什么区别？
想想议议
S
L1
L2
L1
L2
S
S
L1
L2
L1
L2
S
S
L1
L2
L1
L2
S

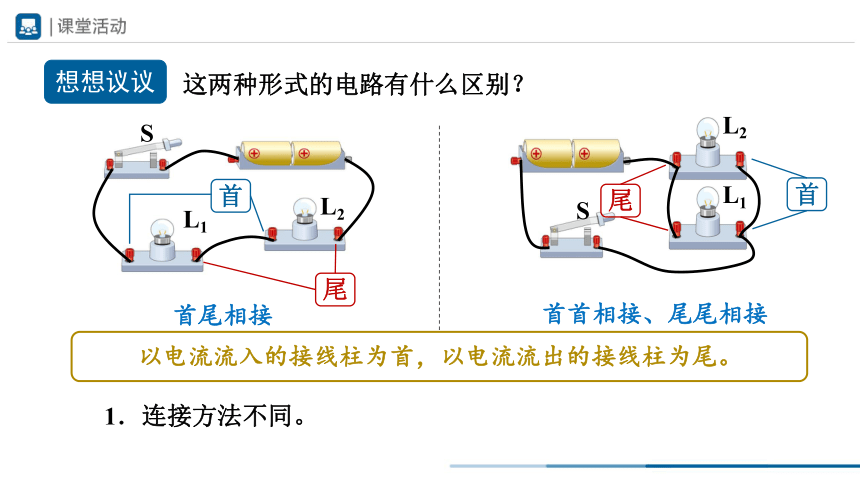

这两种形式的电路有什么区别？
想想议议
1．连接方法不同。
首尾相接
首首相接、尾尾相接
以电流流入的接线柱为首，以电流流出的接线柱为尾。
尾
首
尾
首

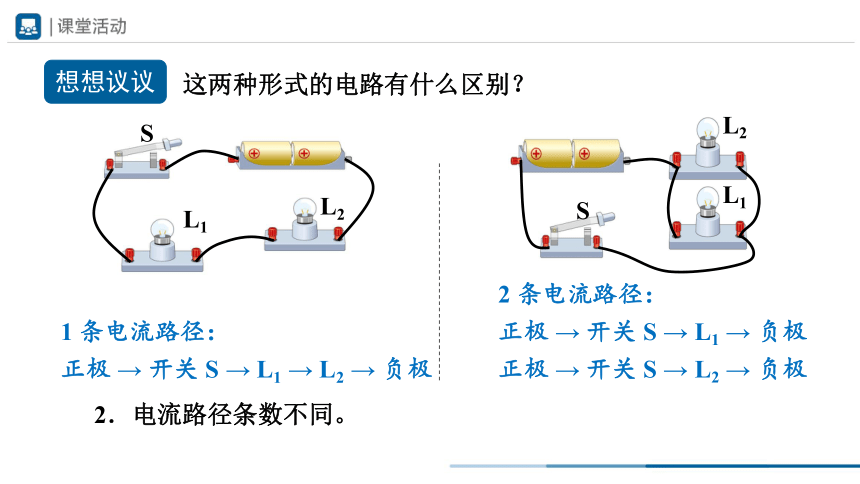

这两种形式的电路有什么区别？
想想议议
2．电流路径条数不同。
正极 → 开关 S → L1 → L2 → 负极
1 条电流路径：
正极 → 开关 S → L1 → 负极
正极 → 开关 S → L2 → 负极
2 条电流路径：
S
L1
L2
L1
L2
S

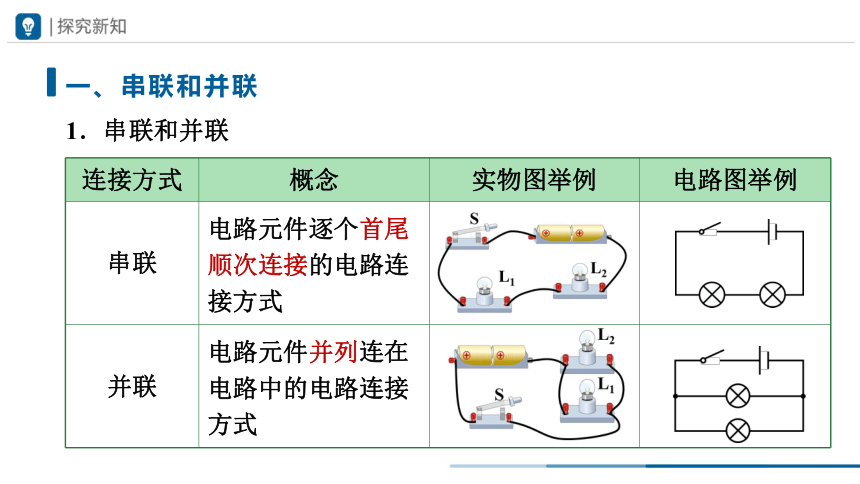

连接方式 概念 实物图举例 电路图举例
串联 电路元件逐个首尾顺次连接的电路连接方式
并联 电路元件并列连在电路中的电路连接方式
一、串联和并联
1．串联和并联

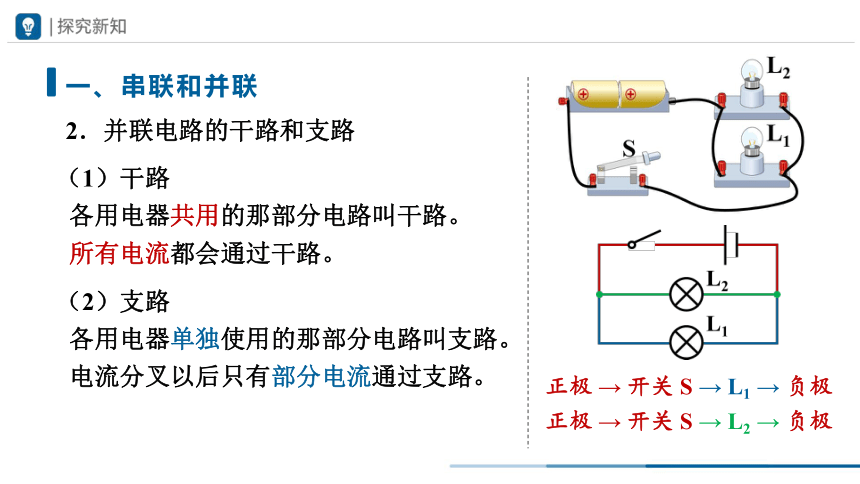

一、串联和并联
（1）干路
各用电器共用的那部分电路叫干路。
所有电流都会通过干路。
（2）支路
各用电器单独使用的那部分电路叫支路。
电流分叉以后只有部分电流通过支路。
正极 → 开关 S → L1 → 负极
正极 → 开关 S → L2 → 负极
2．并联电路的干路和支路

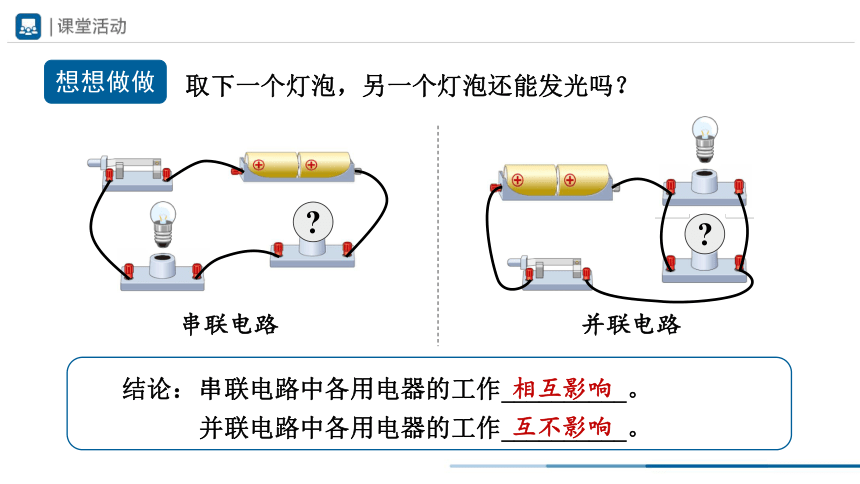

取下一个灯泡，另一个灯泡还能发光吗？
想想做做


串联电路
并联电路
串联电路中各用电器的工作__________。
并联电路中各用电器的工作__________。
结论：
相互影响
互不影响
串联电路的常见故障
并联电路的常见故障
L1
L2
L3
如图所示的电路图，三个灯泡是___联连接的。
L2
L3
L1
L3
L1
L2
辨别串、并联的技巧
1．拆除法
并
L1
L2
L3
如图所示的电路图，三个灯泡是___联连接的。
　　只要导线间没有电源、用电器，导线的两端就可等效为同一个点，可在这段导线上任意移动。
L2
L1
L3
辨别串、并联的技巧
1．拆除法
2．等效法
并
实验
序号 1 2 3 电路图 开关 S 断开 闭合 断开 闭合 断开 闭合
灯泡 L1
灯泡 L2
不发光 发光 不发光 发光 不发光 发光
不发光 发光 不发光 发光 不发光 发光
探究在串联电路中，开关的位置对其作用的影响
结论：
实验
探究在串联电路中，开关的位置对其作用的影响
在串联电路中，开关控制所有用电器。
串联电路中开关位置的改变不影响它对用电器的控制作用。
实验
探究在并联电路中，开关的位置对其作用的影响
序号 开关 S1 开关 S2 开关 S3 灯泡 L1 灯泡 L2
1 断开 断开 断开
2 闭合 断开 断开
3 断开 闭合 断开
4 闭合 闭合 断开
5 断开 断开 闭合
6 闭合 断开 闭合
7 断开 闭合 闭合
8 闭合 闭合 闭合
不发光 不发光
不发光 不发光
不发光 不发光
不发光 不发光
不发光 不发光
发光 不发光
不发光 发光
发光 发光
实验
结论：
干路开关
支路开关
支路开关
在并联电路中，干路开关控制所有用电器。
在并联电路中，支路开关只能控制所在支路的用电器。
探究在并联电路中，开关的位置对其作用的影响
二、连接串联电路和并联电路
电路类型 串联电路 并联电路
电流路径 1 条 至少 2 条
各用电器间的关系 相互影响 独立工作、互不影响
开关的作用 控制所有用电器 干路开关：
控制所有用电器
支路开关：
只能控制其所在支路的用电器
设计电路
1．家庭中照明灯和电风扇的电路
　　连接并联实物图的技巧：
　　1．连支路。
　　2．首首相接、
尾尾相接。
　　3．一首、一尾连干路。
S1
S2
M
S1
S2
　　要求：闭合照明灯开关 S1，照明灯工作；闭合电风扇的开关 S2，电风扇工作。电风扇用电动机的电路图符号表示。
设计电路
2．某电热水壶中加热电阻与加热指示灯的电路
　　要求：闭合开关，加热电阻工作，指示灯发光；当加热电阻烧断时，闭合开关，指示灯不发光。
设计电路
3．路灯电路
　　要求：闭合开关，4 个灯泡同时发光；断开开关，4 个灯泡同时熄灭；闭合开关时，取下任意一个灯泡，其余 3 个灯泡仍能发光。
设计电路
4．多位裁判员共同裁判的电路
　　（1）要求：3 位裁判员分别控制 3 个开关，只有当 3 位裁判员同时闭合开关时，指示灯才发光。
设计电路
4．多位裁判员共同裁判的电路
　　（2）要求：3 位裁判员分别控制 3 个开关，只要有 1 位裁判员闭合了开关，指示灯就能发光。
三、生活中的电路
1．用电器的串、并联设计
2．串、并联电路中开关的设计
3．多个开关的串、并联设计
相互影响——串联；独立工作——并联。
控制部分用电器——并联（支路开关）。
控制所有用电器——串联或并联（干路开关）。
多个条件必须同时满足——开关串联。
多个条件只需满足一个——开关并联。
1．串联和并联
并联电路的干路和支路
连接方法
2．连接串联电路和并联电路
各用电器间的关系
开关的作用
判断方法
3．生活中的电路
设计电路
根据描述辨别串联与并联
根据自己家庭的照明灯设计，画出你家中照明灯的电路图。
