电流的测量
对于电流，我们已经学到了哪些知识？
电流的成因：
电流的方向：
电流是由电荷的定向移动形成的。
规定正电荷定向移动的方向为电流方向。
　　类比水流与电流，水流有强弱之分，电流有强弱之分吗？

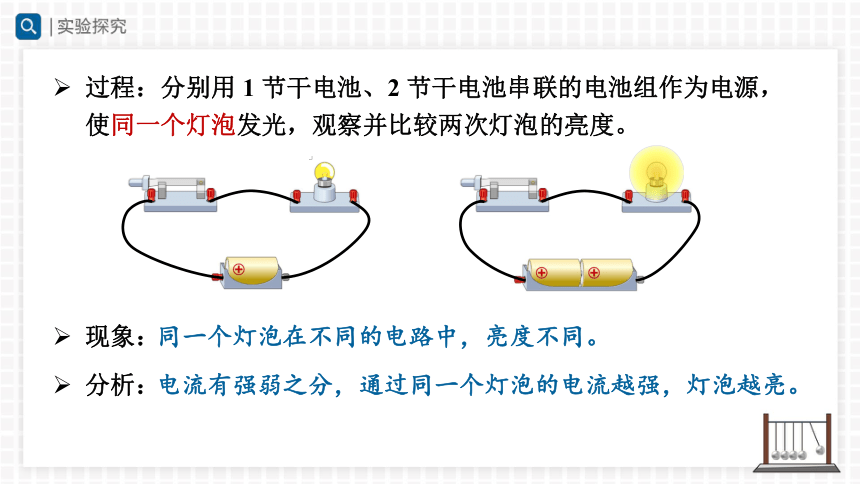

过程：分别用 1 节干电池、2 节干电池串联的电池组作为电源，
使同一个灯泡发光，观察并比较两次灯泡的亮度。
现象：
分析：
同一个灯泡在不同的电路中，亮度不同。
电流有强弱之分，通过同一个灯泡的电流越强，灯泡越亮。
一、电流的强弱

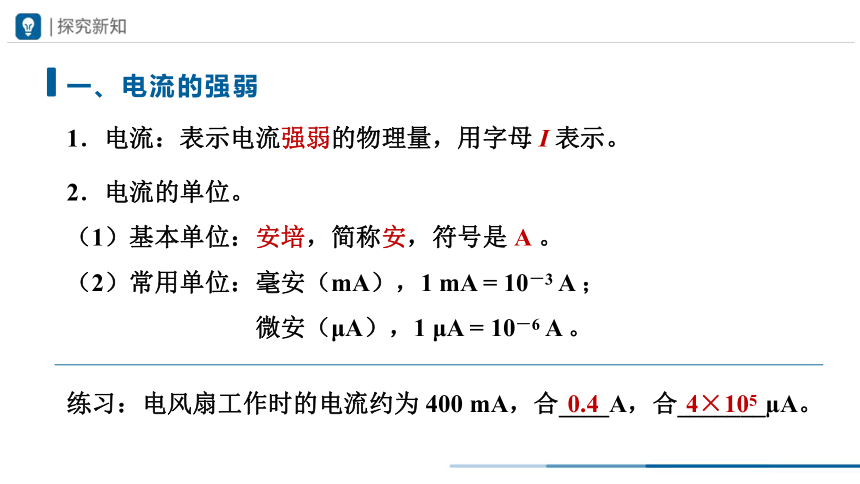

1．电流：表示电流强弱的物理量，用字母 I 表示。
2．电流的单位。
（1）基本单位：安培，简称安，符号是 A 。
（2）常用单位：毫安（mA），1 mA = 10－3 A ；
　　　　　　　微安（μA），1 μA = 10－6 A 。
练习：电风扇工作时的电流约为 400 mA，合____A，合_______ A。
0.4
4×105
常见的电流 计算器中电源 的电流 约 100 μA 家用电视机的 电流 约 0.5 A
半导体收音机 电源的电流 约 50 mA 家用电冰箱的 电流 约 1 A
手电筒的电流 约 200 mA 家用空调器的 电流 约 5 A
家庭节能灯中 的电流 约 0.1 A 雷电电流 可达 2×105 A
约 10－4 A
约 0.05 A
约 0.2 A
安培趣事

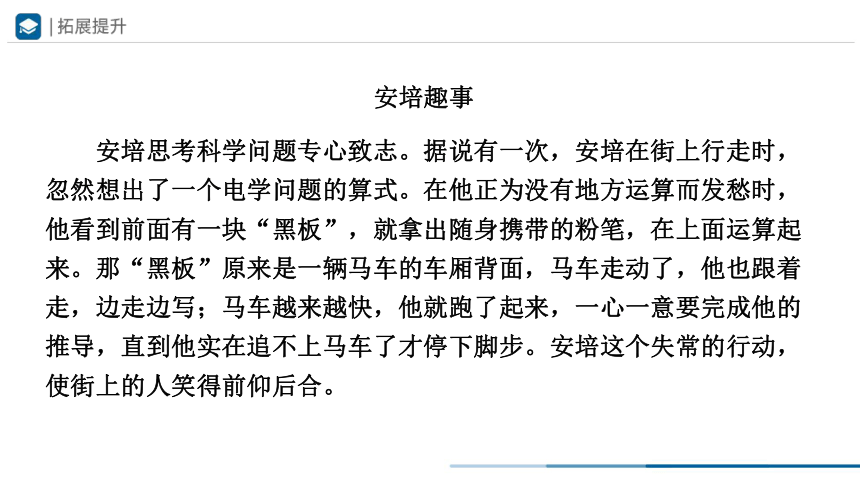

　　安培思考科学问题专心致志。据说有一次，安培在街上行走时，忽然想出了一个电学问题的算式。在他正为没有地方运算而发愁时，他看到前面有一块“黑板”，就拿出随身携带的粉笔，在上面运算起来。那“黑板”原来是一辆马车的车厢背面，马车走动了，他也跟着走，边走边写；马车越来越快，他就跑了起来，一心一意要完成他的推导，直到他实在追不上马车了才停下脚步。安培这个失常的行动，使街上的人笑得前仰后合。
二、电流的测量

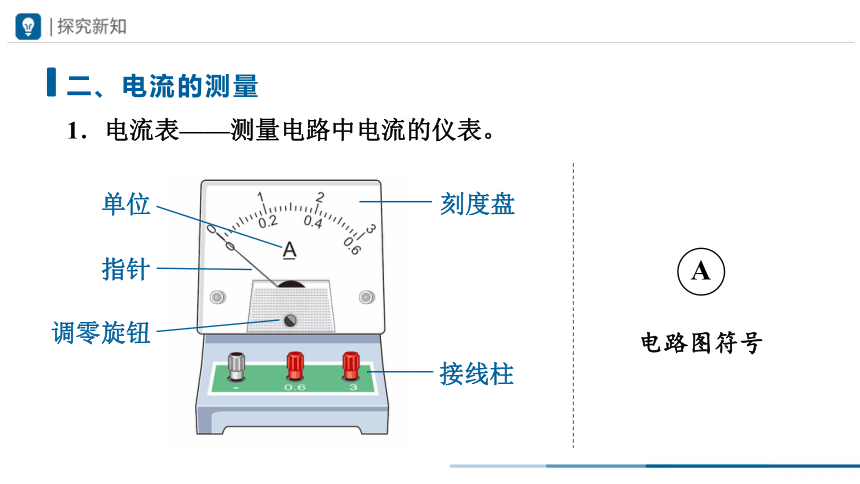

1．电流表——测量电路中电流的仪表。
A
电路图符号
指针
接线柱
刻度盘
调零旋钮
单位
﹣
0.6
3
﹣
0.6
3
﹣
0.6
3
量程
分度值
示数
错误接法，
电流表无示数。
0~0.6 A
0.02 A
0.52 A
0~3 A
0.1 A
0.5 A
二、电流的测量

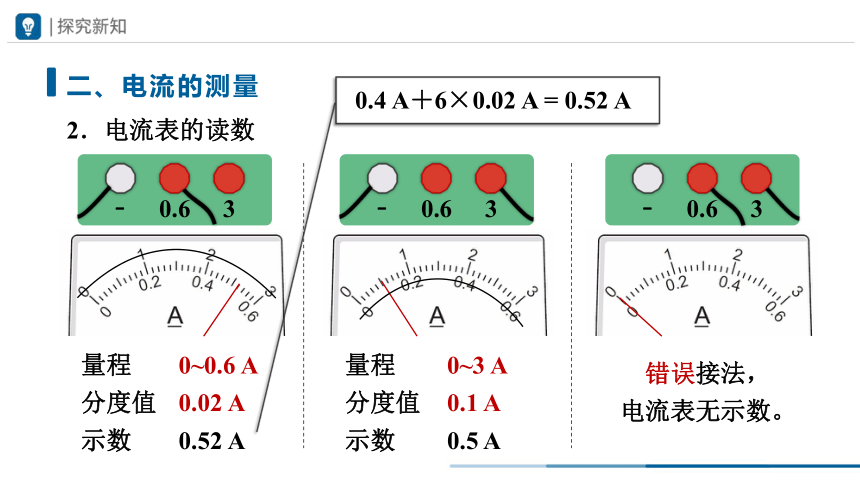

2．电流表的读数
量程
分度值
示数
0.4 A＋6×0.02 A = 0.52 A

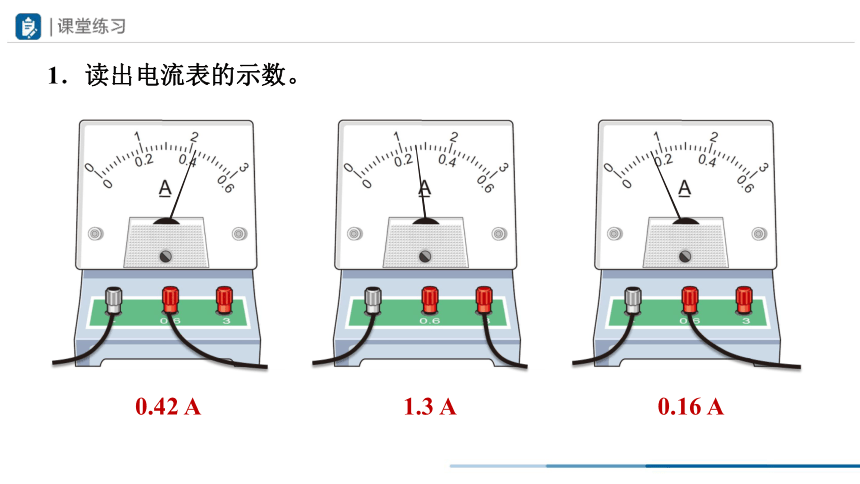

1．读出电流表的示数。
0.42 A
1.3 A
0.16 A
2．根据读数，画出电流表使用的接线柱与指针位置。
0.54 A
2.3 A
0.3 A
二、电流的测量
3．电流表的使用
（1）使用电流表前要先调零（使指针指在零刻度线上）。
用平口螺丝刀转动
调零旋钮
二、电流的测量
3．电流表的使用
（2）必须将电流表与被测的用电器___联。
A
A
错误（发生短路）
正确
串
　　注意：
　　在电路中，电流表相当于导线。
电流表常见错误——并联
不允许把电流表直接连到电源的两极！否则，电流表将被损坏。
短路时电流极大
A
L1
L2
　　按下图所示电路图连接电路，闭合开关后，L1 ______，L2 ______（以上两空均选填“发光”或“不发光”），电流表测通过灯泡____的电流。
不发光
发光
L2
L1 被电流表（相当于导线）短接
二、电流的测量
3．电流表的使用
（3）必须让电流从正接线柱（标有“0.6”或“3”）流进，再从负接线柱（标有“－”）流出。
A
+
﹣
电流表常见错误——正、负接线柱接反
指针偏转角度小
指针偏转角度过大
二、电流的测量
3．电流表的使用
（4）正确选择电流表的量程。
量程过小，无法读数，
甚至损坏电流表。
量程过大，误差大。
不能估计电流大小时，用大量程进行试触（闭合开关后迅速断开）。
电流表试触
实验：用电流表测量电路中的电流
1．画出电路图（标出电流表正、负接线柱），连接实物图。
A
+
﹣
提出问题：流入用电器的电流与流出用电器的电流是否相等？
实验：用电流表测量电路中的电流
1．画出电路图（标出电流表正、负接线柱），连接实物图。
A
+
﹣
提出问题：流入用电器的电流与流出用电器的电流是否相等？
实验：用电流表测量电路中的电流
2．连接电路，进行实验，收集证据。
电流位置 流入用电器 流出用电器
I灯泡 / A
I风扇 / A
3．实验结论：
流入用电器的电流与流出用电器的电流大小相等。
提出问题：流入用电器的电流与流出用电器的电流是否相等？
　　电路图如图所示，电流表 A1 测通过____的电流，电流表 A2 测通过___的电流。已知通过灯泡 L1 的电流约为 0.5 A，通过灯泡 L2 的电流约为1.5 A，通过干路的电流约为 2 A，按照电路图将实物图连接完整。
L1
L2
A1
A2
A1
L1
L2
A2
干路
L1
1．电流的强弱
单位：安培（A），1 A = ____ mA = ____ μA
2．电流的测量
电流 I
读数：接线柱 → 量程 → 分度值 → 示数
使用
调零 → __联、__入__出 → __量程试触
______直接连到电源两极
103
106
正
负
大
不允许
串
常见电流的大小
查阅资料，了解生活中经常使用的用电器的工作电流。
常用用电器的工作电流 电子手表
微波炉
电饭煲
……
