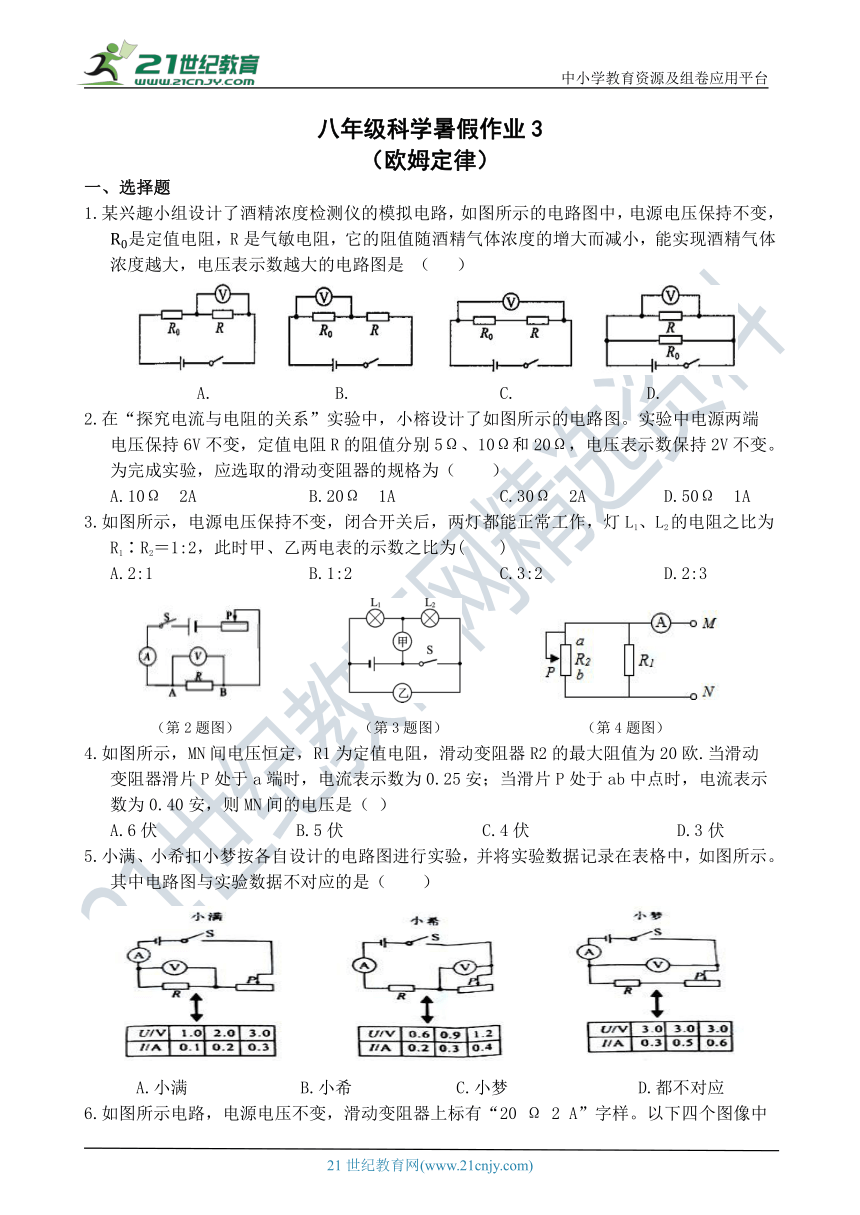

八年级科学暑假作业3
（欧姆定律）
一、选择题
1.某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是 （ ）
A. B. C. D.
2.在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图。实验中电源两端
电压保持6V不变，定值电阻R的阻值分别5Ω、10Ω和20Ω，电压表示数保持2V不变。
为完成实验，应选取的滑动变阻器的规格为（ ）
A.10Ω 2A B.20Ω 1A C.30Ω 2A D.50Ω 1A
3.如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为
R1∶R2＝1:2，此时甲、乙两电表的示数之比为( )
A.2:1 B.1:2 C.3:2 D.2:3
（第2题图） （第3题图） （第4题图）
4.如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧.当滑动
变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示
数为0.40安，则MN间的电压是（ ）
A.6伏 B.5伏 C.4伏 D.3伏
5.小满、小希扣小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据不对应的是（　　）
A.小满 B.小希 C.小梦 D.都不对应
6.如图所示电路，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样。以下四个图像中
能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的
关系的是( )

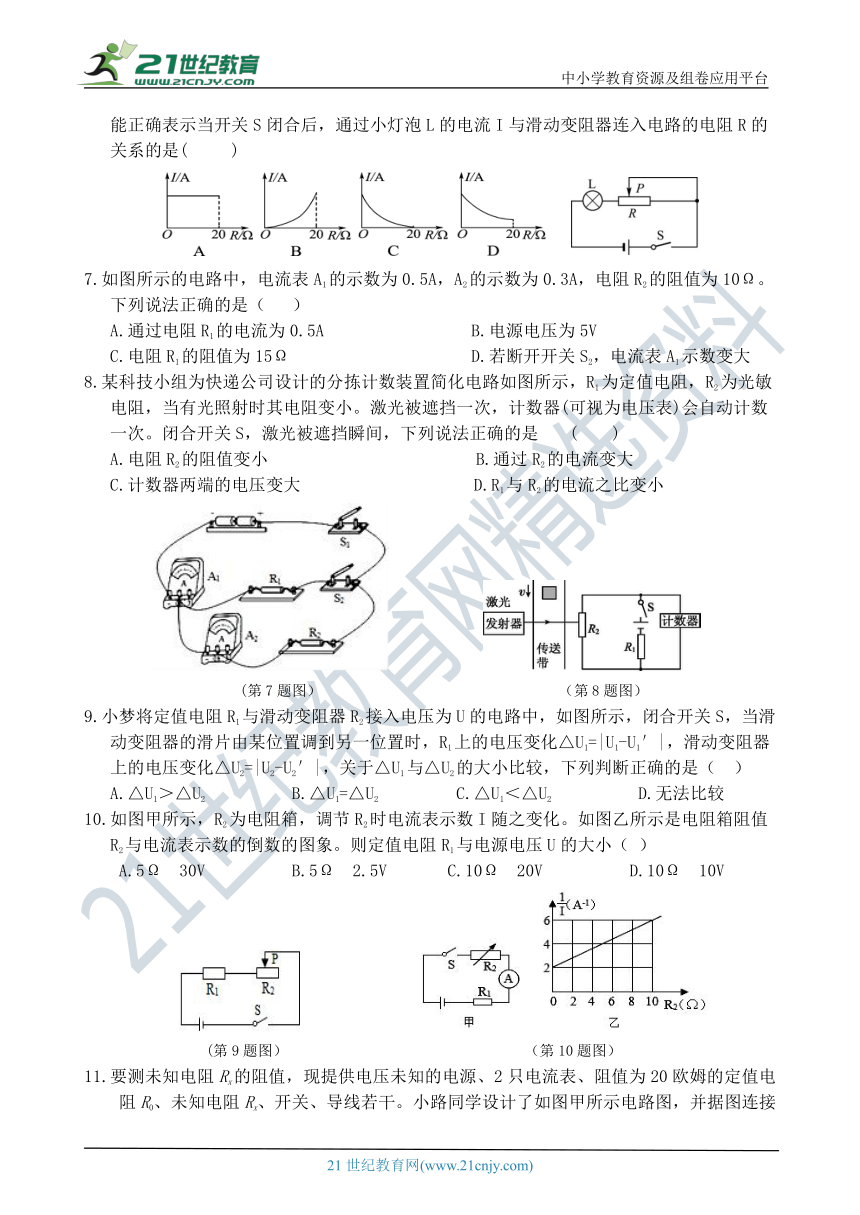

7.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是（ ）
A.通过电阻R1的电流为0.5A B.电源电压为5V
C.电阻R1的阻值为15Ω D.若断开开关S2，电流表A1示数变大
8.某科技小组为快递公司设计的分拣计数装置简化电路如图所示，R1为定值电阻，R2为光敏
电阻，当有光照射时其电阻变小。激光被遮挡一次，计数器(可视为电压表)会自动计数
一次。闭合开关S，激光被遮挡瞬间，下列说法正确的是 (　　)
A.电阻R2的阻值变小 B.通过R2的电流变大
C.计数器两端的电压变大 D.R1与R2的电流之比变小
(第7题图） （第8题图）
9.小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化△U1=|U1-U1′|，滑动变阻器上的电压变化△U2=|U2-U2′|，关于△U1与△U2的大小比较，下列判断正确的是（　）
A.△U1＞△U2 B.△U1=△U2 C.△U1＜△U2 D.无法比较
10.如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。则定值电阻R1与电源电压U的大小（ ）
A.5Ω 30V B.5Ω 2.5V C.10Ω 20V D.10Ω 10V
(第9题图） （第10题图）

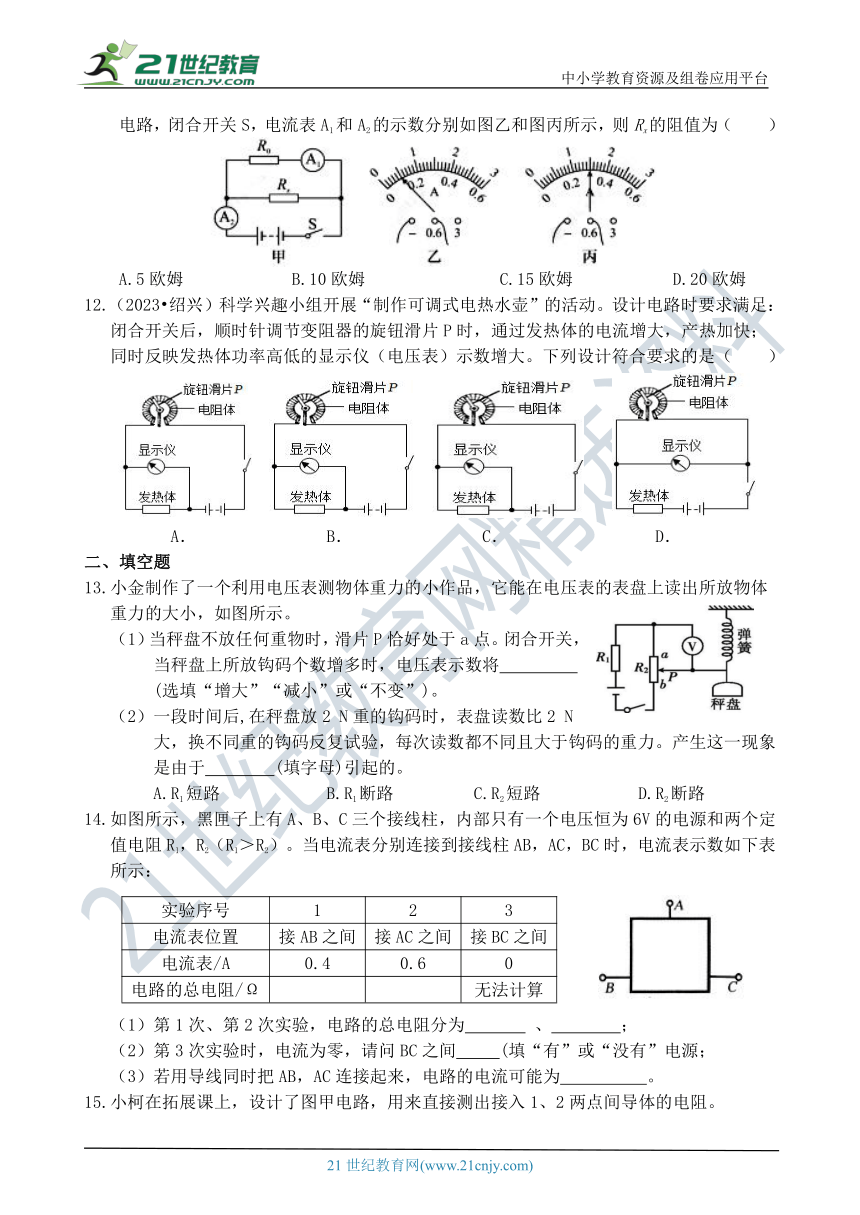

11.要测未知电阻Rx的阻值，现提供电压未知的电源、2只电流表、阻值为20欧姆的定值电阻R0、未知电阻Rx、开关、导线若干。小路同学设计了如图甲所示电路图，并据图连接电路，闭合开关S，电流表A1和A2的示数分别如图乙和图丙所示，则Rx的阻值为（　　）
A.5欧姆 B.10欧姆 C.15欧姆 D.20欧姆
12.（2023 绍兴）科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：
闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；
同时反映发热体功率高低的显示仪（电压表）示数增大。下列设计符合要求的是（　　）
A． B． C． D．
二、填空题
13.小金制作了一个利用电压表测物体重力的小作品，它能在电压表的表盘上读出所放物体
重力的大小，如图所示。
（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，
当秤盘上所放钩码个数增多时，电压表示数将　　 　　
(选填“增大”“减小”或“不变”)。
（2）一段时间后,在秤盘放2 N重的钩码时，表盘读数比2 N
大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象
是由于　　　　(填字母)引起的。
A.R1短路 B.R1断路 C.R2短路 D.R2断路
14.如图所示，黑匣子上有A、B、C三个接线柱，内部只有一个电压恒为6V的电源和两个定
值电阻R1，R2（R1＞R2）。当电流表分别连接到接线柱AB，AC，BC时，电流表示数如下表
所示：
实验序号 1 2 3
电流表位置 接AB之间 接AC之间 接BC之间
电流表/A 0.4 0.6 0
电路的总电阻/Ω 无法计算
（1）第1次、第2次实验，电路的总电阻分为 、 ；
（2）第3次实验时，电流为零，请问BC之间 (填“有”或“没有”电源；
（3）若用导线同时把AB，AC连接起来，电路的电流可能为 。

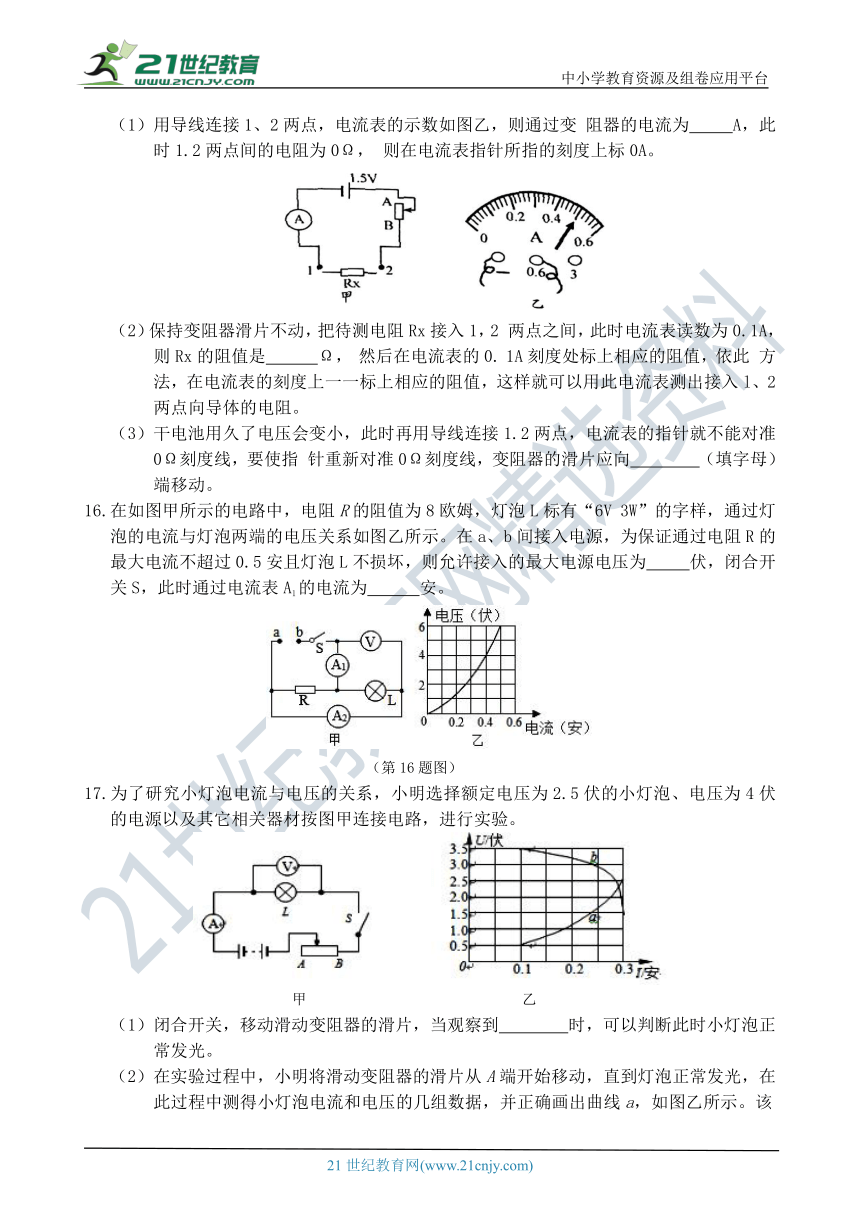

15.小柯在拓展课上，设计了图甲电路，用来直接测出接入1、2两点间导体的电阻。
（1）用导线连接1、2两点，电流表的示数如图乙，则通过变 阻器的电流为 A，此
时1.2两点间的电阻为0Ω， 则在电流表指针所指的刻度上标0A。
（2）保持变阻器滑片不动，把待测电阻Rx接入1，2 两点之间，此时电流表读数为0.1A，
则Rx的阻值是 Ω， 然后在电流表的0. 1A刻度处标上相应的阻值，依此 方
法，在电流表的刻度上一一标上相应的阻值，这样就可以用此电流表测出接入l、2
两点向导体的电阻。
（3）干电池用久了电压会变小，此时再用导线连接1.2两点，电流表的指针就不能对准
0Ω刻度线，要使指 针重新对准0Ω刻度线，变阻器的滑片应向 （填字母）
端移动。
16.在如图甲所示的电路中，电阻R的阻值为8欧姆，灯泡L标有“6V 3W”的字样，通过灯泡的电流与灯泡两端的电压关系如图乙所示。在a、b间接入电源，为保证通过电阻R的最大电流不超过0.5安且灯泡L不损坏，则允许接入的最大电源电压为 伏，闭合开关S，此时通过电流表A1的电流为 安。
（第16题图）
17.为了研究小灯泡电流与电压的关系，小明选择额定电压为2.5伏的小灯泡、电压为4伏的电源以及其它相关器材按图甲连接电路，进行实验。
甲 乙
（1）闭合开关，移动滑动变阻器的滑片，当观察到 时，可以判断此时小灯泡正
常发光。
（2）在实验过程中，小明将滑动变阻器的滑片从A端开始移动，直到灯泡正常发光，在此过程中测得小灯泡电流和电压的几组数据，并正确画出曲线a，如图乙所示。该实验中小明选择的滑动变阻器可能是 。
A．滑动变阻器R1（20欧，3安） B．滑动变阻器R2（50欧，2安）
C．滑动变阻器R3（2000欧，0.25安）
（3）小明在图乙中还画出了本实验中滑动变阻器的电流随电压变化的曲线b，老师据图
指出该曲线是错误的，其理由是 。
三、实验探究题
18.图甲为“伏安法”测电阻的实验电路。
（1）请用笔画线代替导线将电路补充完整。 。
（2）闭合开关，当滑动变阻器的滑片移动到某一位置时，电压表和电流表的指针位置如
图乙，则被测电阻的阻值为 欧。
（3）为减小实验误差，需进行多次测量。完成第一次测量后，接下来的操作是 。
19.某小组同学在进行“伏安法”测电阻实验时，连接了如图甲所示的电路，闭合开关，移
动滑动变阻器滑片，多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制
成图乙中的a、b、c，发现电压表未调零。将电压表调零后，重做实验，第二次测量数据
如图乙中的A、B、C。
（1）图丙是该小组在一次测量中的电流表指针位置，其示数为________安。
（2）分析图乙中的第二次测量数据，待测电阻的阻值是______欧。（结果保留一位小数）
（3）小组同学讨论发现，利用第一次的测量数据，能求出第一次实验中电压表接入电路
前指针所指的刻度值，也能求出被测电阻的阻值。分析图乙，写出第一次实验电压
表接入电路前指针所指的刻度值，并说明理由。________。
20.热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT
的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改
变并读出阻值的变阻器）。
（1）在控温器中应该加入下列哪种液体？ 。
A.自来水 B.煤油 C.食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则
该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持
在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，
该热敏电阻的阻值随温度的升高而 。
温度t（℃） 70 60 50 40 30 20 10 …
电阻RT（欧） 22 28 35 44 56 73 94 …
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。
它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增
大，则应在原理图（丙）中 两端接入一电压表。
A.ab B.bc C.ac
四、解答题
21.如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程
0 15V，电流表量程0 3A，R0是阻值为10Ω的定值电阻，R1是长20cm、阻值为20Ω的
电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起。圆柱体M长80cm，底面积为200cm2。
当水位处于最高处时，M刚好浸没在水中，滑片P恰好在R1 的最上端。轻质弹簧阻值不
计，M全部露出水面前，弹簧的伸长长度△L始终与受到的拉力F成正比， 如图乙所示。
（1）当水位下降时，电路中示数会随之减小的电表是 .
（2）当水位处于最高处时，电压表的示数为多少？
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为多少？（g取10N/kg)
参考答案
一、选择题
1.B 2.D 3.D 4.D 5.B 6.D 7.C 8.C 9.B 10.B 11.B 12.C
二、填空题
13.（1）增大 （2）A
14.(1)15 10 (2)没有 （3）1A或0.6A
15.（1）0.5；（2）12；（3）B
16.4 0.9
17.（1）电压表示数为2.5伏 （2）B
（3）小灯泡与滑动变阻器串联，两者电压之和应等于4伏，而图中曲线b与a交点处，电压之和大于4伏（其它合理答案也给分）
18.（1）图略 （2）6
（3）移动滑动变阻器的滑片，观察电压表和电流表的示数
三、实验探究题
19.（1）0.30 （2）4.9 （3）0.4伏。延长abc三点连线，与纵坐标交于0.4伏
20.煤油 20 减小 ab
四、解答题
21.(1)电压表
(2)解:当水位处于最高处时，R1接入电路的阻值为20Ω
R总=R1+R0=20Ω+10Ω=30Ω
I=
U1=I1R1=IR1=0.6 ×A20Ω=12V
答：当水位处于最高处时，电压表的示数为12V。
（3）解:当圆柱体露出水面部分的长度为50cm时，它所受的浮力减小:
△F浮 =ρ水gSh高=1 ×103kg/m3 ×10N/kg ×20 ×10-4m2 ×50 ×10-2m= 100N
弹簧对圆柱体的拉力增加△F=△F浮=100N
由图可知，当弹簧所受拉力增大100N时，弹簧伸长量△L增加10cm 即轻质弹簧指针从最高处下降10cm
此时变阻器接入电路的阻值为:R1’=20Ω-1Ω/cm ×10cm=10Ω
电流表示数
答：当水位下降，圆柱体露出水面部分的长度为50cm时，电流表不数为0.9A。
