15.3 串联和并联 同步练习（有答案） -2022-2023学年人教版九年级物理全一册

15.3 串联和并联 同步练习
一、单选题

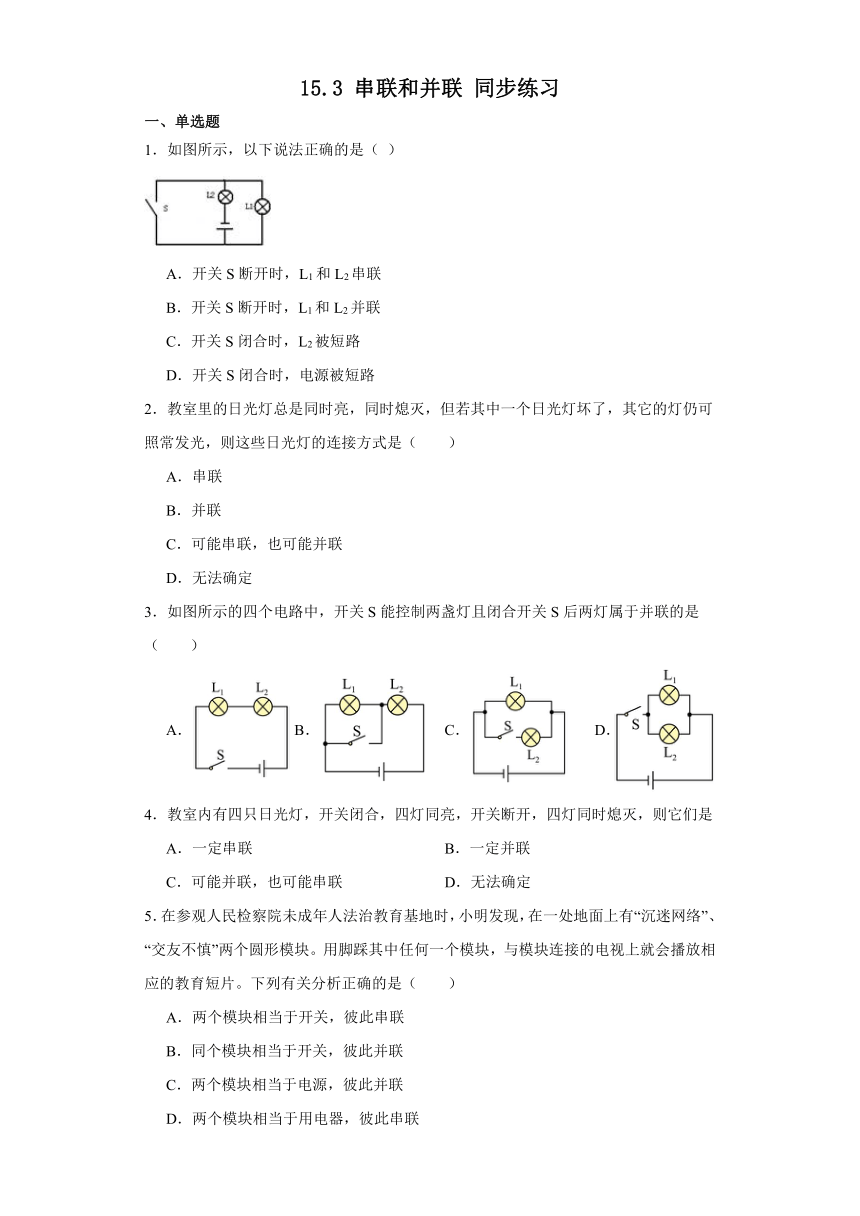

1．如图所示，以下说法正确的是（ ）
A．开关S断开时，L1和L2串联
B．开关S断开时，L1和L2并联
C．开关S闭合时，L2被短路
D．开关S闭合时，电源被短路
2．教室里的日光灯总是同时亮，同时熄灭，但若其中一个日光灯坏了，其它的灯仍可照常发光，则这些日光灯的连接方式是（　　）
A．串联
B．并联
C．可能串联，也可能并联
D．无法确定
3．如图所示的四个电路中，开关S能控制两盏灯且闭合开关S后两灯属于并联的是（　　）
A． B． C． D．
4．教室内有四只日光灯，开关闭合，四灯同亮，开关断开，四灯同时熄灭，则它们是
A．一定串联 B．一定并联
C．可能并联，也可能串联 D．无法确定
5．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于用电器，彼此串联

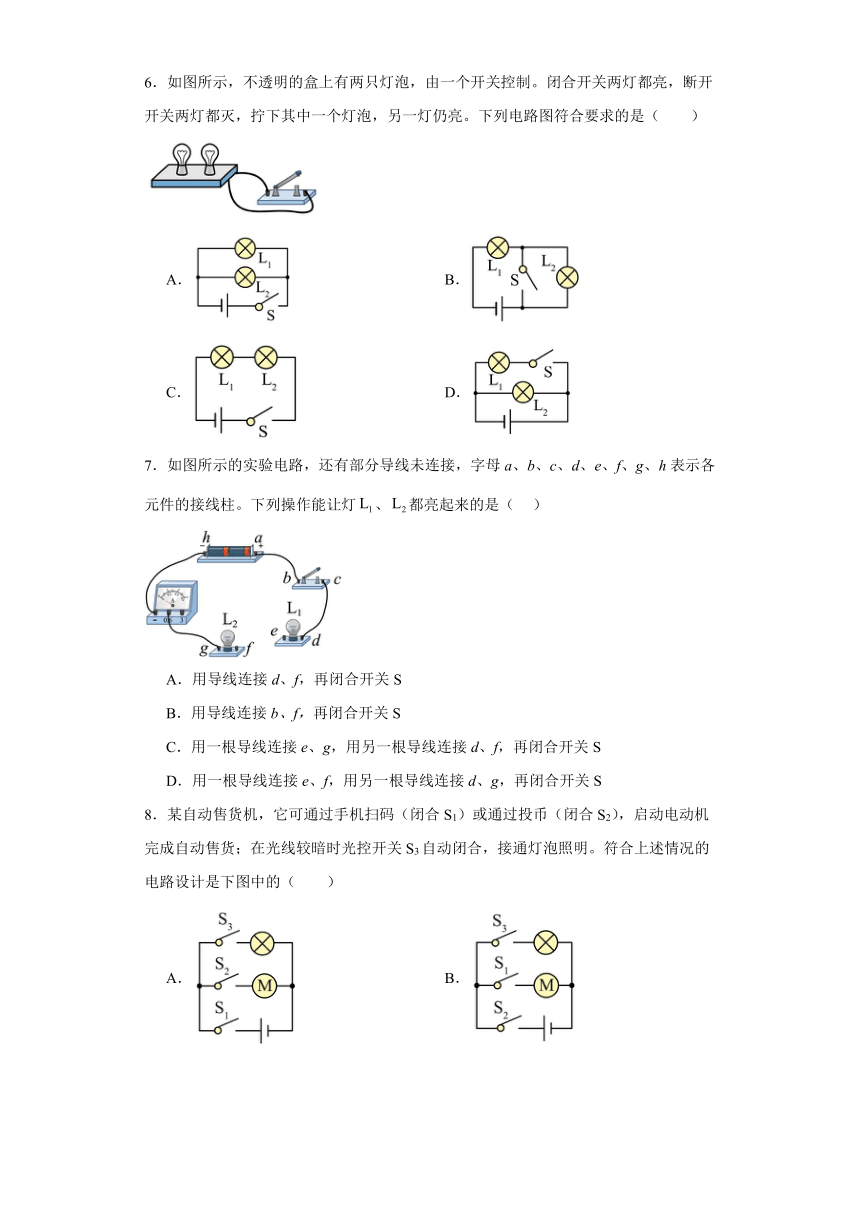

6．如图所示，不透明的盒上有两只灯泡，由一个开关控制。闭合开关两灯都亮，断开开关两灯都灭，拧下其中一个灯泡，另一灯仍亮。下列电路图符合要求的是（　　）
A． B．
C． D．
7．如图所示的实验电路，还有部分导线未连接，字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯、都亮起来的是（ ）

A．用导线连接d、f，再闭合开关S
B．用导线连接b、f，再闭合开关S
C．用一根导线连接e、g，用另一根导线连接d、f，再闭合开关S
D．用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S
8．某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（　　）
A． B． C． D．

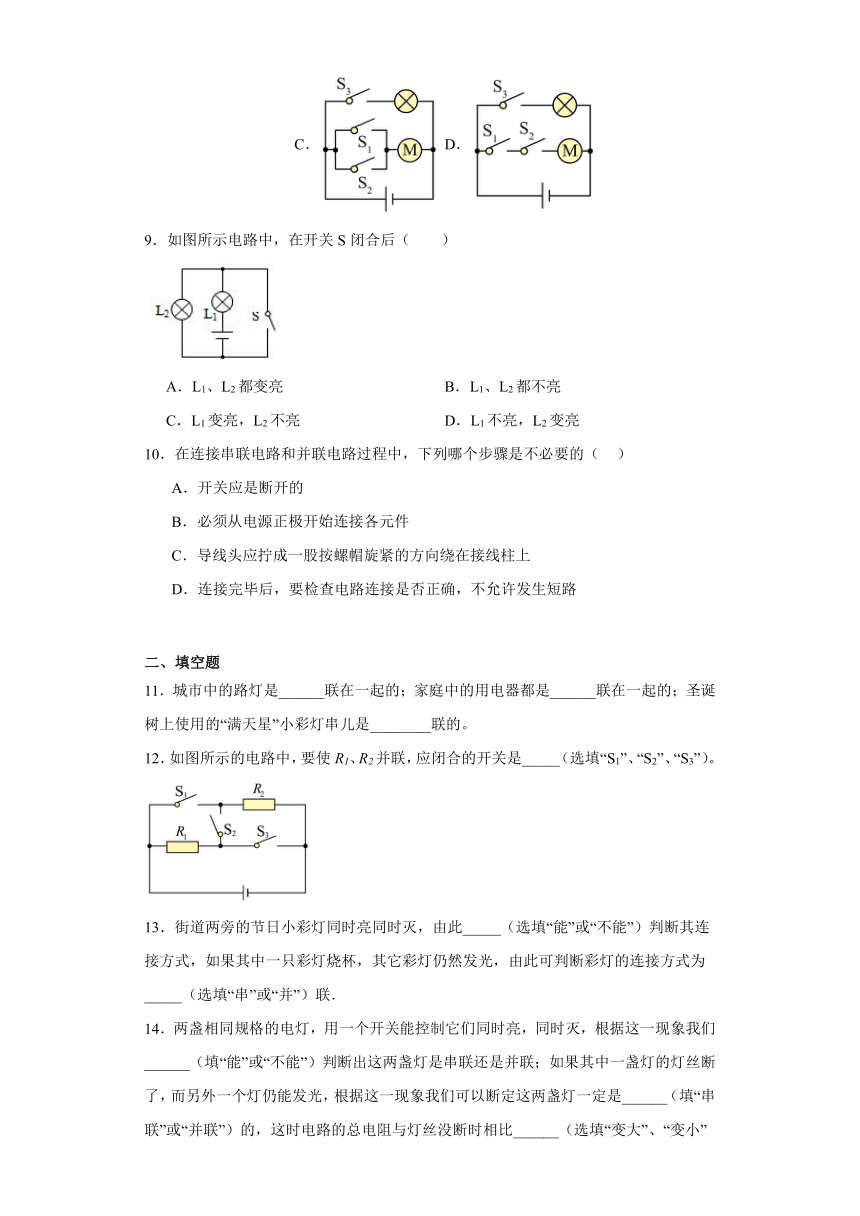

9．如图所示电路中，在开关S闭合后（　　）
A．L1、L2都变亮 B．L1、L2都不亮
C．L1变亮，L2不亮 D．L1不亮，L2变亮
10．在连接串联电路和并联电路过程中，下列哪个步骤是不必要的（ ）
A．开关应是断开的
B．必须从电源正极开始连接各元件
C．导线头应拧成一股按螺帽旋紧的方向绕在接线柱上
D．连接完毕后，要检查电路连接是否正确，不允许发生短路
二、填空题
11．城市中的路灯是______联在一起的；家庭中的用电器都是______联在一起的；圣诞树上使用的“满天星”小彩灯串儿是________联的。
12．如图所示的电路中，要使R1、R2并联，应闭合的开关是_____（选填“S1”、“S2”、“S3”）。
13．街道两旁的节日小彩灯同时亮同时灭，由此_____（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为_____（选填“串”或“并”）联．
14．两盏相同规格的电灯，用一个开关能控制它们同时亮，同时灭，根据这一现象我们______（填“能”或“不能”）判断出这两盏灯是串联还是并联；如果其中一盏灯的灯丝断了，而另外一个灯仍能发光，根据这一现象我们可以断定这两盏灯一定是______（填“串联”或“并联”）的，这时电路的总电阻与灯丝没断时相比______（选填“变大”、“变小”或“不变”）。
15．如图所示为一款充电宝正在给两部手机充电，此时充电宝是电路中的__________（选填“电源”“用电器”或“开关”），这两部手机是_______（选填“串联”或“并联”）的。
16．如图所示电路，只闭合开关______时，L1和L2组成串联电路；只闭合开关______时，L1和L2组成并联电路。
17．在并联电路中，有一个用电器被短路其余用电器都不能正常工作．( )
18．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是 ________ 联；若同时闭合S1、S2、S3则会造成电路 ______ ．
三、作图题
19．如图所示是小明同学连接的一个电路。他想让滑动变阻器滑片向右滑动时L2变暗，而L1的亮度不受影响。请用笔代替导线将电路连接完整，导线不要交叉。
四、实验题
20．物理实验时，同学们把两只小灯泡串联接在用干电池做电源的电路中。
①小明连接好电路如图所示后闭合开关S，他发现L1、L2两只灯泡都不亮，他用手按一 下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是______（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）；
②排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间，闭合开关后观察到的现象是_______（选填“L1先亮，L2后亮”、“L2先亮，L1后亮”或“两灯同时亮”）。
试卷第1页，共3页
参考答案：
1．A
2．B
3．D
4．B
5．B
6．A
7．C
8．C
9．C
10．B
11． 并 并 串
12．S1、S3
13． 不能 并
14． 不能 并联 变大
15． 电源 并联
16． S1 S2、S3
17．正确
18． 串 短路
19．
20． L2与灯座接触不良 两灯同时亮
