15.3串联和并联同步练习（有答案） 2023—2024学年人教版九年级物理全一册

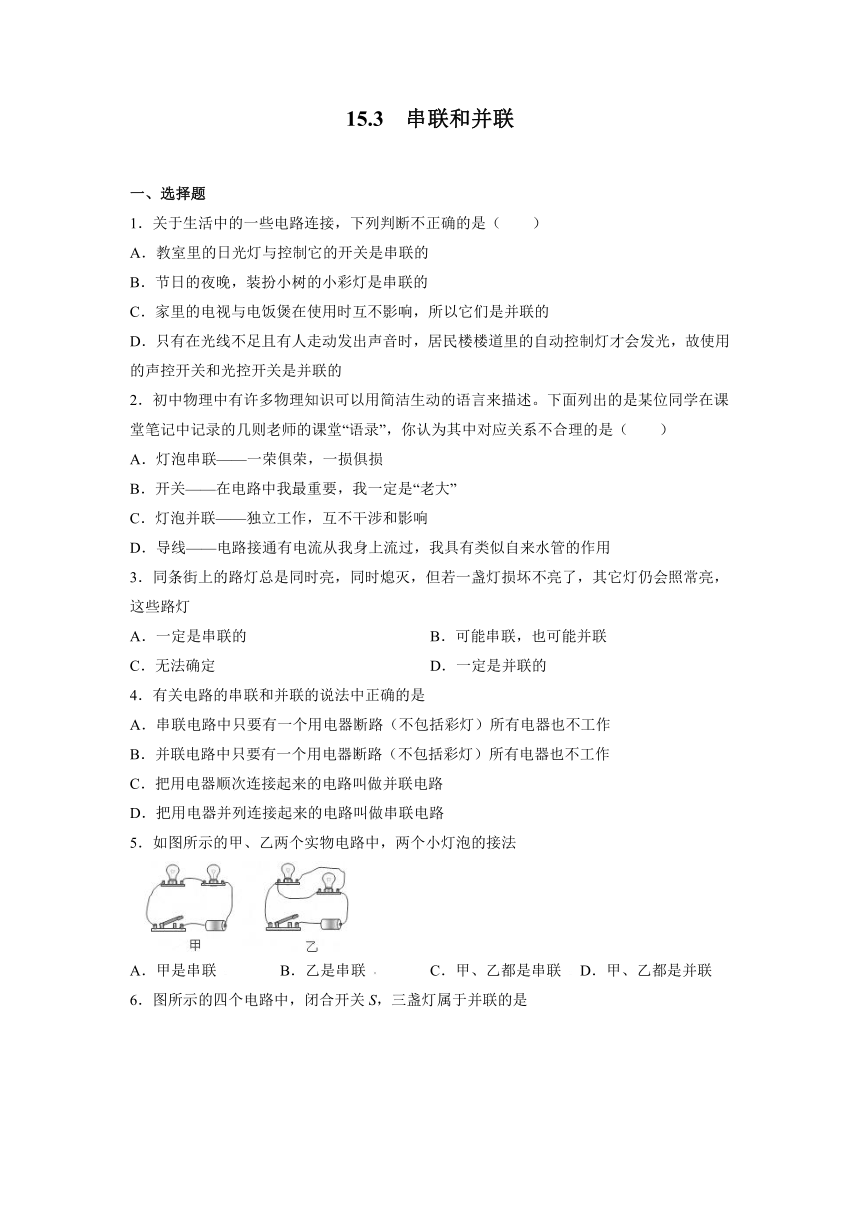

15.3 串联和并联
一、选择题
1．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．教室里的日光灯与控制它的开关是串联的
B．节日的夜晚，装扮小树的小彩灯是串联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关是并联的
2．初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用
3．同条街上的路灯总是同时亮，同时熄灭，但若一盏灯损坏不亮了，其它灯仍会照常亮，这些路灯
A．一定是串联的 B．可能串联，也可能并联
C．无法确定 D．一定是并联的
4．有关电路的串联和并联的说法中正确的是
A．串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作
B．并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作
C．把用电器顺次连接起来的电路叫做并联电路
D．把用电器并列连接起来的电路叫做串联电路
5．如图所示的甲、乙两个实物电路中，两个小灯泡的接法
A．甲是串联 B．乙是串联 C．甲、乙都是串联 D．甲、乙都是并联

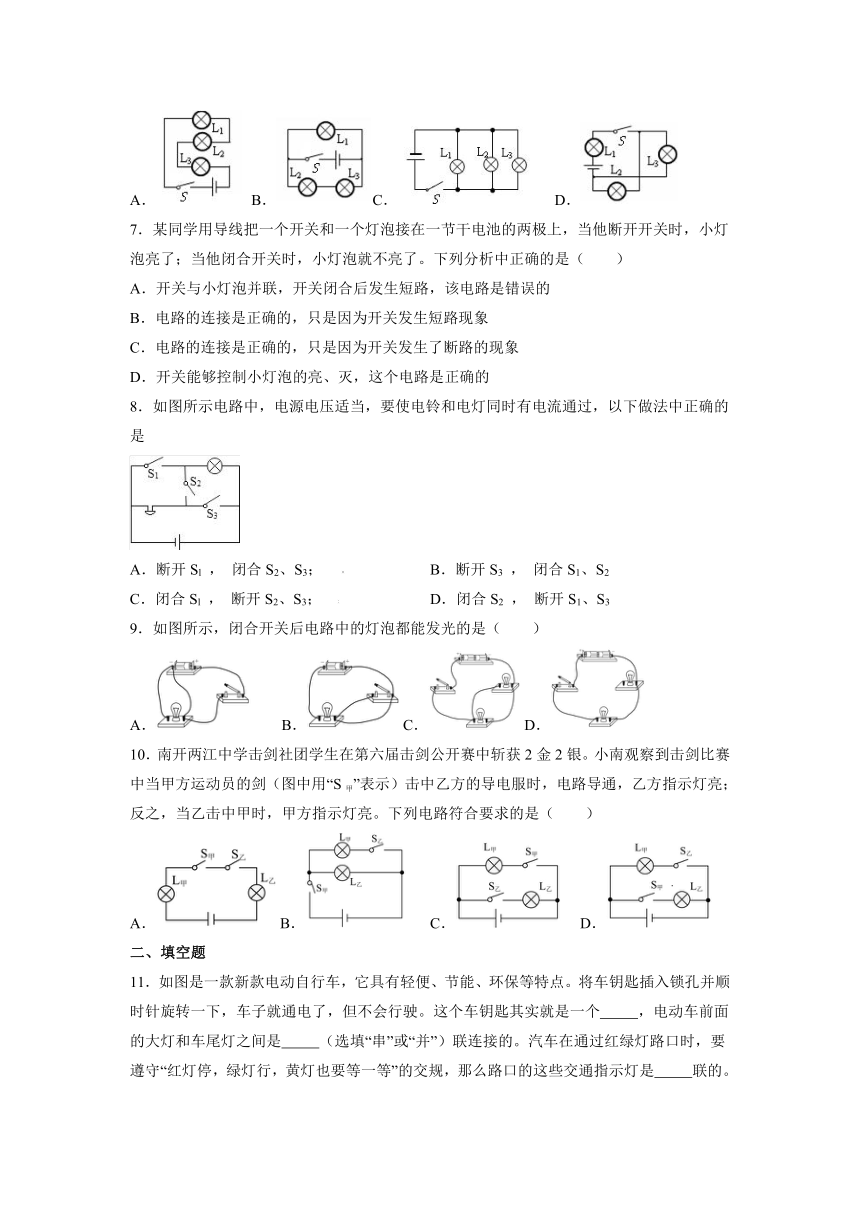

6．图所示的四个电路中，闭合开关S，三盏灯属于并联的是
A． B． C． D．
7．某同学用导线把一个开关和一个灯泡接在一节干电池的两极上，当他断开开关时，小灯泡亮了；当他闭合开关时，小灯泡就不亮了。下列分析中正确的是（　　）
A．开关与小灯泡并联，开关闭合后发生短路，该电路是错误的
B．电路的连接是正确的，只是因为开关发生短路现象
C．电路的连接是正确的，只是因为开关发生了断路的现象
D．开关能够控制小灯泡的亮、灭，这个电路是正确的
8．如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是
A．断开Sl ， 闭合S2、S3； B．断开S3 ， 闭合S1、S2
C．闭合Sl ， 断开S2、S3； D．闭合S2 ， 断开S1、S3
9．如图所示，闭合开关后电路中的灯泡都能发光的是（　　）
A． B． C． D．
10．南开两江中学击剑社团学生在第六届击剑公开赛中斩获2金2银。小南观察到击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮；反之，当乙击中甲时，甲方指示灯亮。下列电路符合要求的是（　　）
A． B． C． D．
二、填空题
11．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个 ，电动车前面的大灯和车尾灯之间是 （选填“串”或“并”）联连接的。汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是 联的。
12．如图所示电路，要使电路中只有小灯泡L2、L3串联，必须闭合开关 ；要使电路中只有L1、L2并联，必须闭合开关 。
13．小聪家里有一台透明的电冰箱，她发现当打开电冰箱的门时，灯就亮，将门关上，灯就不亮，电冰箱主要靠压缩机来工作，由此可得，压缩机和灯之间是属于 联，电冰箱和家里的电视机之间是属于 联。
14．汕头市创文明，人人参与，如图为某学校电子显示屏中滚动播放的社会主义核心价值观内容。由图可见当显示屏中的“谐”字部分未显示出来，其他的灯 正常发光（本空选填“仍能”或“不能”），由此可知，显示屏的每个小灯泡之间是 联的，因为它们之间 独立工作（选填“能”或“不能”）。
15．如图所示，把两个小灯泡串联接入电路中研究串联电路特点。
（1）小明刚连接完最后一根导线，灯泡L1、L2就亮了，他在实验过程中的操作不当之处是 。
（2）开关闭合并且两灯都发光时，取下其中一个灯泡，可观察到 的现象，说明了串联电路各用电器 （选填“相互影响”或“互不影响”）这一特点。
（3）开关闭合并且两灯都发光时，用一根导线并联在灯泡L1两端，可观察到灯泡L1 （选填“亮”或“不亮”）。
（4）按图中所示的电路进行实验时，闭合开关两灯同时亮，断开开关两灯同时灭；将开关分别改接在灯泡L1与L2之间、灯泡L1和电源的正极之间时，观察到同样的现象，这样操作的目的是研究： 。
16．小华有一发光棒，闭合开关，众小灯齐发光：一段时间后，其中一小灯熄灭，如图所示，若该小灯处断路，则说明众小灯之间是 联的；若该小灯处短路，则说明众小灯之间是 联的。
17．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象 判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是 联的。
三、作图题
18．在图中，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路。
19．根据所示的实物图在右侧方框内画出相应的电路图。
四、实验题
20．小刚和小强在组成串并联电路的实验中
(1)在连接过程中，开关应该是 （选填“断开”或“闭合”）的．
(2)小刚连接了如图所示电路，如果合上开关，两个灯泡都将 （选填“不会发光”或“会被烧坏”），出现 （选填“断路”、“短路”或“通路”）现象．
(3)小刚想将电路全部拆散，重新连接．小强认为只需拆除 这一根导线，就能成为串联电路．
(4) 小刚发现做眼保健操时，各教室的有线扬声器是同时开播，也是同时停播的．它们的连接方式是 联，原因是它们 (选填“能”或“不能”)独立工作．
参考答案
1．D
2．B
3．D
4．A
5．A
6．C
7．A
8．D
9．C
10．D
11．开关 并 并
12．S S、S1、S2
13．并 并
14．仍能 并 能
15．开关没有断开 另一灯也熄灭 相互影响 不亮 串联电路中开关位置变化对电路的影响
16．并 串
17．不能 串
18．
19．
20．断开 不会发光 短路 b 并 能
