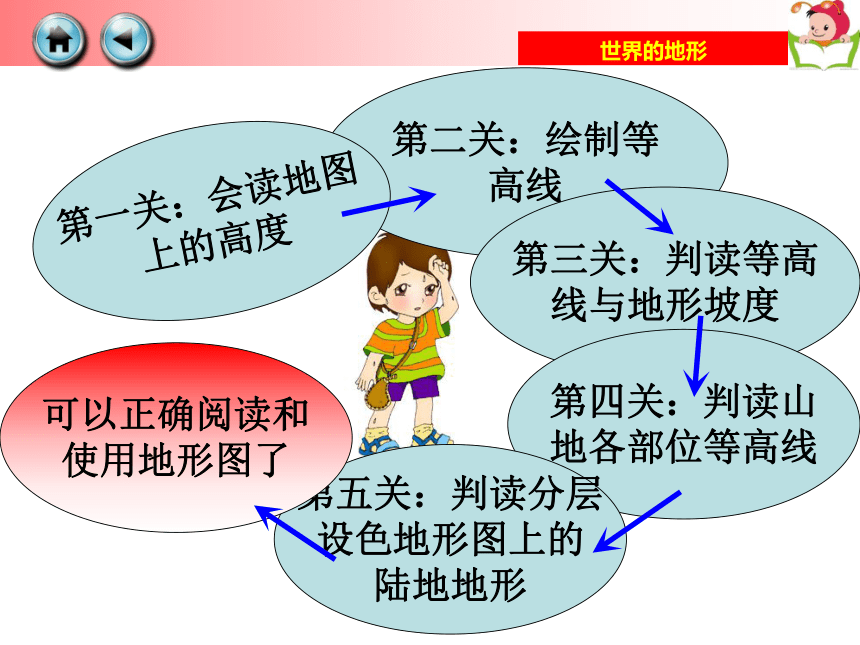

课件38张PPT。第二关：绘制等
高线第一关：会读地图
上的高度第三关：判读等高
线与地形坡度第四关：判读山
地各部位等高线第五关：判读分层
设色地形图上的
陆地地形可以正确阅读和

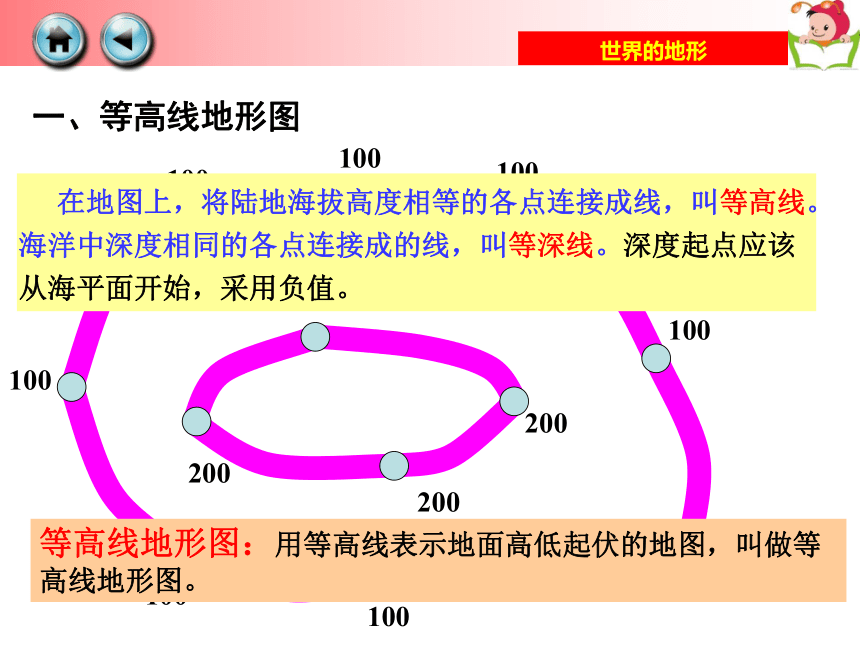

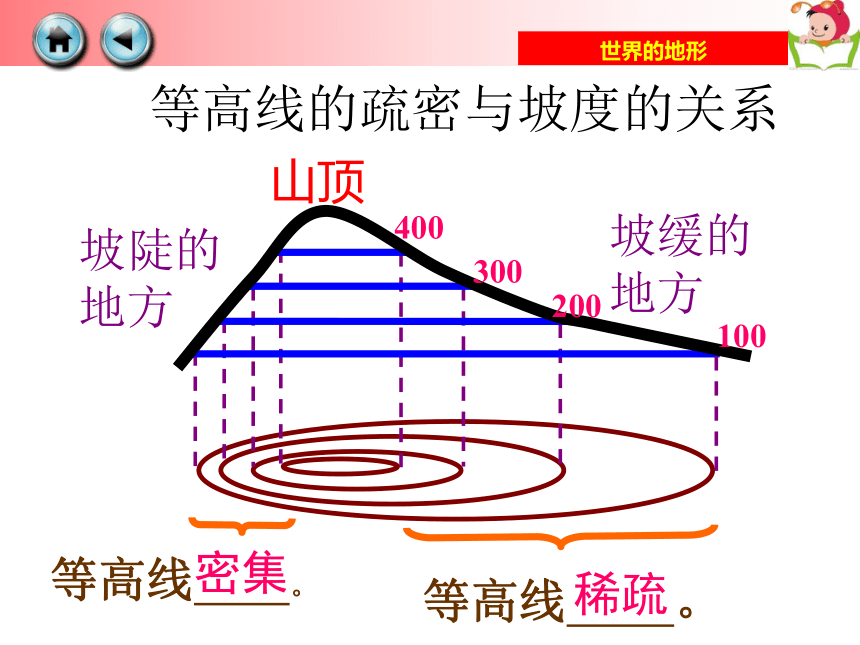

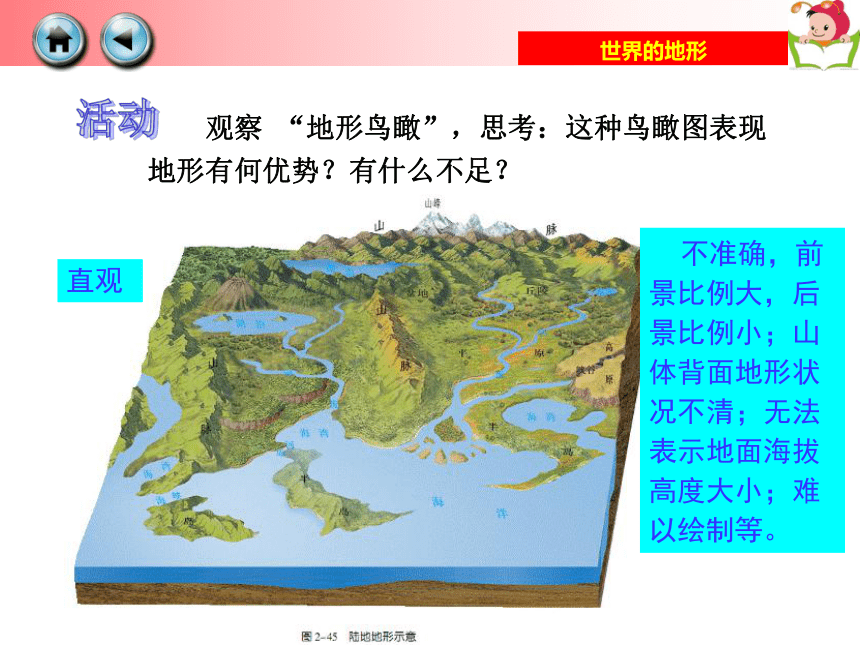

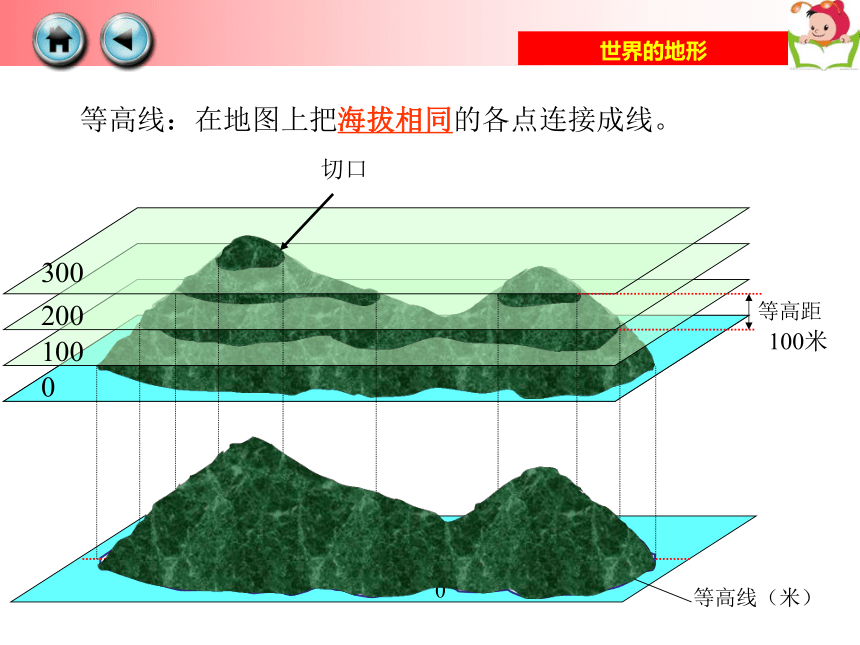

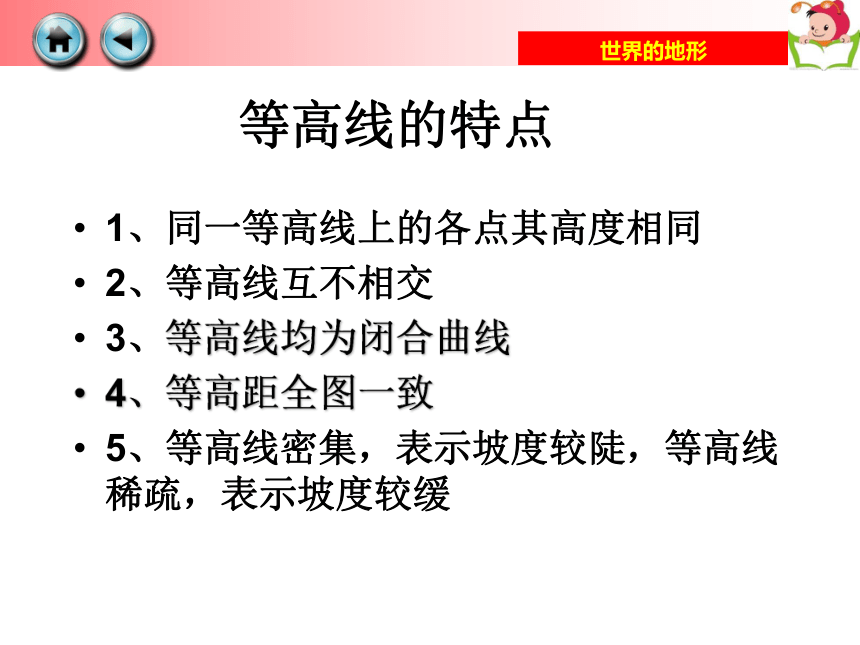

使用地形图了学看地形图 陆地表面这些高高低低不同形态的地形，怎样在平面图上表现出来呢？学看地形图 19世纪末，云南红河谷里的藏族人抓到了两个英国人，搜出来一些画有许多密集线条的图纸，他们说是捉蝴蝶的，图纸上画的是蝴蝶。藏族人收留了他们，而且还和他们成为了朋友。但这几张“蝴蝶”图后来却带来了侵略的英国军队。这些“蝴蝶”图就是今天我们要学会看的等高线地形图。 观察 “地形鸟瞰”，思考：这种鸟瞰图表现地形有何优势？有什么不足？ 活动直观 不准确，前景比例大，后景比例小；山体背面地形状况不清；无法表示地面海拔高度大小；难以绘制等。0100200300等高距100米0100200300等高线（米）切口等高线：在地图上把海拔相同的各点连接成线。100100100100100100100100200200200200一、等高线地形图 在地图上，将陆地海拔高度相等的各点连接成线，叫等高线。海洋中深度相同的各点连接成的线，叫等深线。深度起点应该从海平面开始，采用负值。 等高线地形图：用等高线表示地面高低起伏的地图，叫做等高线地形图。等高线的疏密与坡度的关系等高线 。坡陡的地方坡缓的地方等高线 。密集稀疏山顶400100300200等高线的特点1、同一等高线上的各点其高度相同
2、等高线互不相交
3、等高线均为闭合曲线
4、等高距全图一致
5、等高线密集，表示坡度较陡，等高线 稀疏，表示坡度较缓

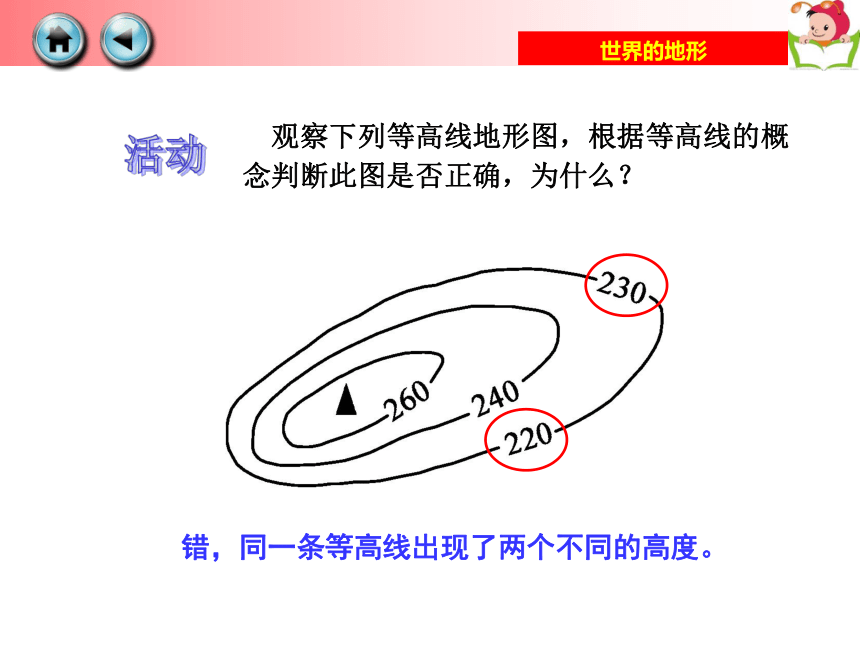

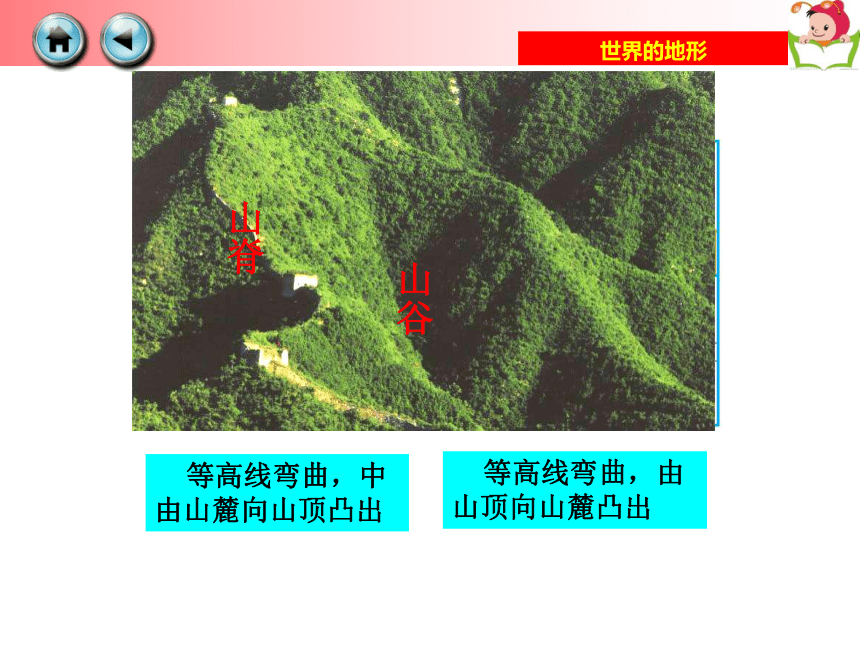

活动 观察下列等高线地形图，根据等高线的概念判断此图是否正确，为什么？错，同一条等高线出现了两个不同的高度。二、山地不同部位的等高线形态 等高线闭合，中间高，四周低 两个山顶之间的过渡部分山顶鞍部 等高线弯曲，中由山麓向山顶凸出 等高线弯曲，由山顶向山麓凸出山脊山谷等高线在陡崖处重合缓坡等高线稀疏，陡坡等高线密集陡崖陡坡缓坡山体的不同部位南岳衡山等高线闭合，中间高四周低。
山坡上向上隆起的部位。
等高线向低处弯曲。山坡上向下凹的部位。
等高线向高处弯曲两个相邻山顶的中间部分。垂直或近似垂直的陡坡。
等高线重合。大家一起连连看山顶山脊山谷鞍部陡崖50米150米250米等高距：50米DFCE等高线密集等高线稀疏陡坡缓坡山谷山脊山顶鞍部陡崖山顶活动 观察下列等高线地形图，根据等高线表示地形方法判断甲、乙两图是否正确，为什么？甲 乙 甲、乙两图均有错误。甲图中间低，四周高，不表示山顶；乙图虚线表示山谷。活动 读某地等高线地形图，回答下列问题。
（1）在图中标注山顶、山脊、山谷、鞍部、陡崖。
（2）A点海拔是多少米？A、B两点的相对高度是多少米？你估计山顶C的海拔大约是多少米？
（3）从A点和B点出发，分别沿图中虚线爬到山顶C，哪条登山线路较陡？请说出你的判断理由。 下图为等高线地形图，你能根据该图解释“等高线”的含义吗？与鸟瞰图比较，等高线地形图表现地形有何优势？有什么不足？ 活动 高低起伏不够直观；曲线太多，看起来费劲。 可以较准确地表示各地地形，海拔高低、面积大小非常清楚。三、分层设色地形图 读右图，归纳分层设色地形图是如何制作出来的？它的着色规律一般是怎样的？它有何优点和缺点？山400100300200100200
300400海拔/米(三)分层设色地形图
分层设色地形图是根据等高线的原理绘制的，方法是先绘好等高线，然后在不同的等高线上着上不同的颜色。
一般是：海拔200米以下用绿色，200－500米用浅绿色， 500－1000米浅黄色，1000米以上用黄褐色，而且高度越大，颜色越深，5000米以上终年积雪，用白色。蓝色表示海洋。等高线地形图+分层设色=等高线分层设色地形图四周高中间低中稀
周密密集较稀周密中稀稀疏1．下列对五种陆地基本地形特征的叙述，正确的是 （ ）
A．地面广阔平坦的一定是平原
B．地面连绵起伏的一定是山地
C．高原相对高度大，但海拔低
D．盆地是四周高、中间低的地形
2．下图是四幅等高线地形示意图，能体现“深山藏古寺”意境的是 （ ） 课堂练习DDAD
读等高线地形图，完成3~5题。3．图中山顶的海拔高度可能是 （ ）
A．457米 B．400米 C．531米 D．398米
4．图中虚线表示的地形是 （ ）
A．山谷 B．鞍部 C．山顶 D．山脊
5．图中序号所在地坡度最小的是 （ ）
A．① B．② C．③ D．④D1、读图，回答下面的问题。
（1）A表示的地形是_________，G表示的地形是__________。
（2）B、H两点中坡度较陡的是________。
（3）CD、EF两处中表示山谷的是______。
（4）乙山与甲山的相对高度是________；乙山位于甲山的____方。鞍部陡崖BEF170米西南3、等高线地形图的综合应用（1）公路、铁路线建设一般沿等高线走，可以减少施工难度可减少修路的工程量道路平坦,利于车辆行驶不易造成水土流失EF间修建公路：（2）水库大坝的选址：一般选在峡谷处，且考虑水库库址应选在河谷、山谷地区“口袋形”洼地处坝高计算和最大库容面积估算（3）平原地区发展耕作业，山地、丘陵发展林业。
（4）建海滨浴场、码头：浴场多选择在海滨缓坡沙岸，码头选在深水港湾（等深线）。
（5）建疗养院：一般选在城郊山地向阳坡，且坡度较缓，清静，空气新鲜，森林覆盖率高的地方。 帮助我们直观的了解和判断已知方向某一区间的地势起情况。
帮助我们了解野外考察时观测点的通视情况。地形剖面图的作用(1)在等高线地形图上选出需要了解的区间并绘出两端点，绘出剖面线，如AB。
(2)规定剖面的水平比例尺和垂直比例尺。为了突出地势陡缓情况，通常选取的垂直比例尺比水平比例尺大5—20倍。
(3)在图纸上绘出一条水平线，如图3的MN，在等高线地图剖面线上量出ac、cd、de…各段的距离，按剖面图的水平比例尺，将量得的各段距离转到MN线上，得a’、b’、c’、d’…各点，通过各点作垂线，垂线长度是按各点的高程依垂直比例尺计算出来的，将垂线各端点a” 、b” 、c” 、d” 、e” 、f”…等连成平滑的曲线，即或剖面图。第一步：在剖面线上找出它与等高线的交点第二步：每一个点向下做垂线，在高度表找上找到相应的点第三步：将各点用圆滑曲线连接。地形剖面图可以直观地表示地面上沿某一方向地形的起伏状况。
