16.1电压
第十六章 电压 电阻

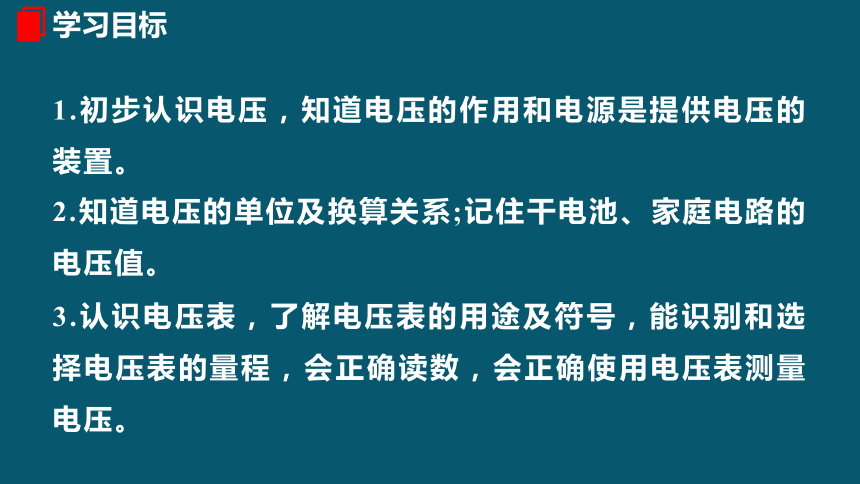

1.初步认识电压，知道电压的作用和电源是提供电压的装置。
2.知道电压的单位及换算关系;记住干电池、家庭电路的电压值。
3.认识电压表，了解电压表的用途及符号，能识别和选择电压表的量程，会正确读数，会正确使用电压表测量电压。
闪电是云与云之间或云与大地之间发生的强烈的放电现象。闪电的电压高达104～109 V。那么什么是电压呢？这节课就让我们一起来研究电压。
想一想
水果点亮了一排发光二极管。
水果在这里扮演了“电源”的角色：它为发光二极管提供了电压，使自由电荷在电路中定向运动起来。
知识点一 电压
电与我们的生活息息相关，电压一词对于我们也不陌生。
1、什么是电压？
2、电压从哪里来？
电压

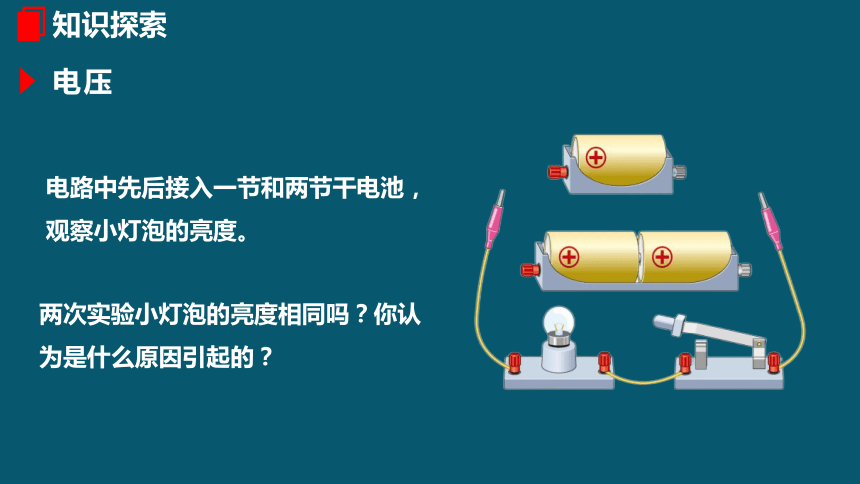

电路中先后接入一节和两节干电池，观察小灯泡的亮度。
两次实验小灯泡的亮度相同吗？你认为是什么原因引起的？
电压

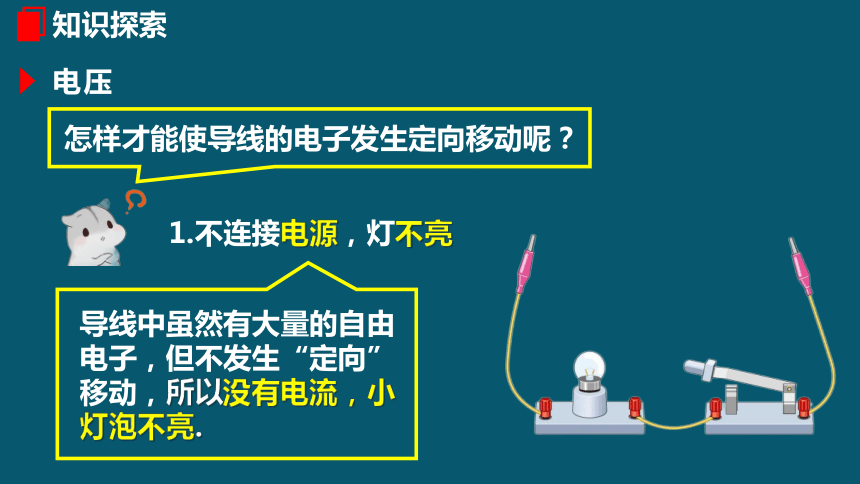

导线中虽然有大量的自由电子，但不发生“定向”移动，所以没有电流，小灯泡不亮.
1.不连接电源，灯不亮
怎样才能使导线的电子发生定向移动呢？
电压
自由电子做定向移动
形成电流，使灯泡发光

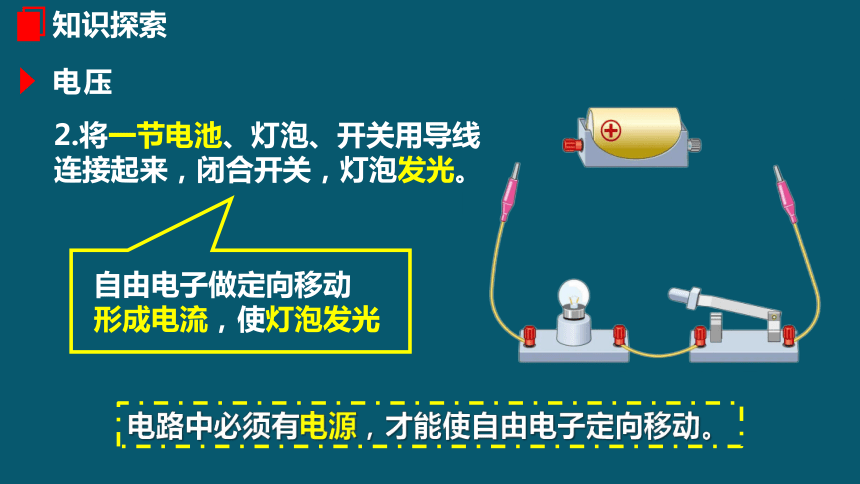

2.将一节电池、灯泡、开关用导线连接起来，闭合开关，灯泡发光。
电路中必须有电源，才能使自由电子定向移动。
电压
电源的两极间存在着某种“力量”迫使电路中的电子产生了定向移动。

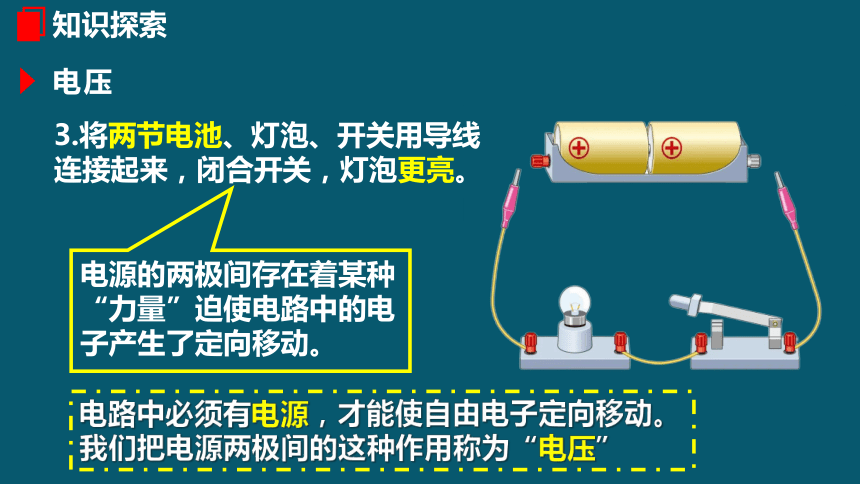

3.将两节电池、灯泡、开关用导线连接起来，闭合开关，灯泡更亮。
电路中必须有电源，才能使自由电子定向移动。
我们把电源两极间的这种作用称为“电压”

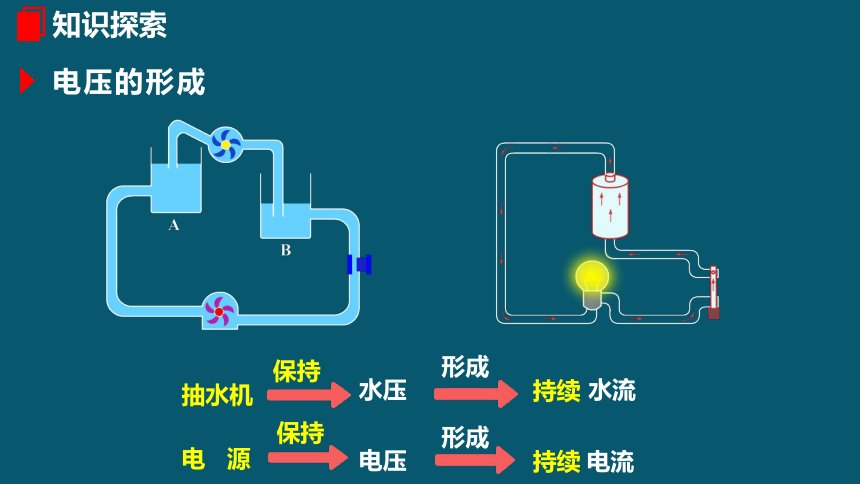

电压的形成
抽水机
保持
水压
形成
持续
水流
电 源
保持
电压
形成
持续
电流

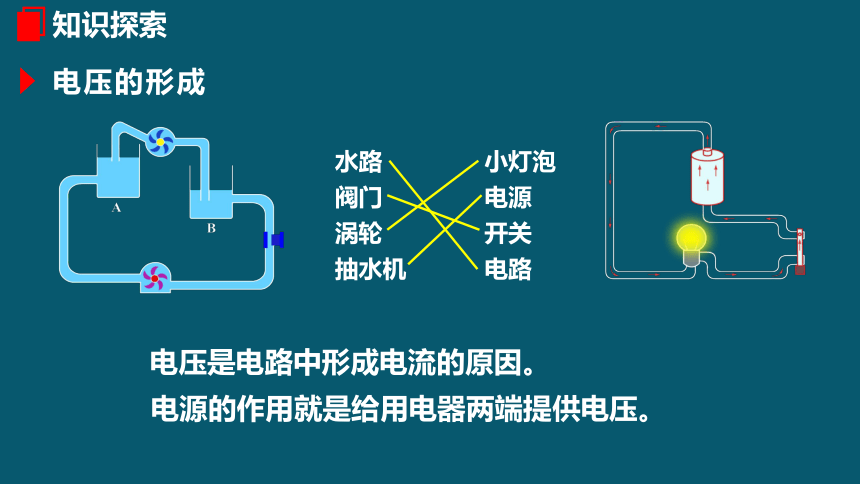

电压的形成
水路
阀门
涡轮
抽水机
小灯泡
电源
开关
电路
电压是电路中形成电流的原因。
电源的作用就是给用电器两端提供电压。

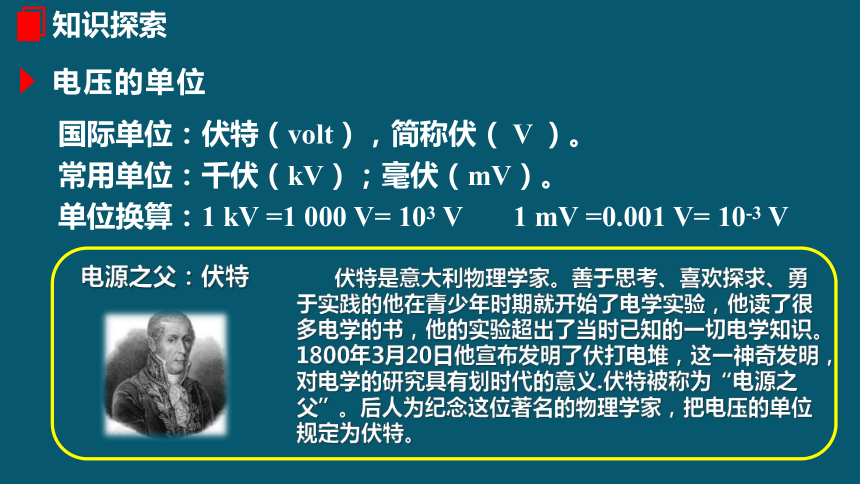

电压的单位
国际单位：伏特（volt），简称伏（ V ）。
常用单位：千伏（kV）；毫伏（mV）。
单位换算：1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
电源之父：伏特
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
常见的电压
1. 256kV= V
2. 220mV= V
3. 2.8×104μV= mV
2.56×105
0.22
28
下列关于电压的说法中，不正确的是( )
A. 电路中有电流时，电路两端就一定有电压
B. 电压是使自由电荷发生绕核运动的原因
C. 电压通常用字母U表示，国际单位是伏特，符号是V
D. 每块新铅蓄电池的电压为2 V
B
知识点二 电压的测量
认识电压表
作用：测量电压大小的工具
电路符号：
V
-
+
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15 V
电压表的连接

量 程
0~3V
0~15V
0.1V
0.5V
三观察
调零
零刻线
分度值
连接前
调零螺母

电流表的连接
连接时：
四要
电压表测量并联灯泡电压
灯泡不亮，出现断路
电压表在电路中相当于断路
1.必须将电压表和被测的用电器并联
电流表的连接
连接时：
四要
2.必须让电流从正接线柱流入，从负接线柱流出。

电流表的连接
连接时：
四要
3.必须正确选择电压表的量程。
为避免电流过大损坏电压表，在不能事先估计电压的情况下，可以先闭合开关然后迅速断开，看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
①被测电流不要超出电压表的量程（试触法）

电流表的连接
连接时：
四要
3.必须正确选择电流表的量程。
①被测电流不要超出电流表的量程（试触法）
先选大量程进行试触：
若偏转很小，选小量程接线柱。
若偏转较大，选大量程接线柱。
若偏转过大，换更大量程的电流表。

电流表的连接
连接时：
四要
3.必须正确选择电流表的量程。
②在不超过量程的情况下，应选用小量程测电流，因为小量程分度值小，精度高。
电流表的连接
连接时：
四要
4.电压表可以接到电源的两极上
电压表测量电源电压
在实验室中练习使用电压表时，为测量灯泡 两端的电压，有四名同学连接的电路分别如图16-1-1所示，其中正确的是( )
A.
C
B.
C.
D.
接线柱
量程
分度值
“-” “3”
“-” “15”
0～3 V
0～15 V
0.1 V
0.5 V
（1）明确所选电压表的量程；
（2）确定电流表的分度值；
（3）由指针位置读出示数。
每一大格是1 V，每一小格是0.1 V。
每一大格是5 V，每一小格是0.5 V。
代表含义
电压表的读数
如图所示是电压表的表盘，下面的读数中正确的是 (　　)
A.若所选用量程为0~3 V，读数为1.7 V
B.若所选用量程为0~15 V，读数为9.7 V
C.若所选用量程为0~3 V，读数为1.35 V
D.若所选用量程为0~15 V，读数为5.7 V
A
1.4V
7V
1.5V
7.5V
1.8V
9V
2.2V
11V
指针偏转程度相同，大量程读数是小量程读数的___倍。
5
电压
电压
电压是形成电流的原因
电
压
表
电压的符号是U，单位是V
测量电压的仪表
正确使用
电源是提供电压的装置
与被测用电器或电源并联
选择正确的量程
电流从正接线柱进，从负接线柱出
1.下列有关常见电压值的表述，正确的是（　　）
A．一节干电池的电压是2V
B．我国家庭电路的电压是110V
C．手机电池电压约为3.7V
D．电脑USB接口输出电压是220V
C
2.关于电压，下列说法正确的是（　　）
A．不同电源提供的电压是相同的
B．只要有电压，就一定有电流产生
C．电压是使自由电荷定向移动形成电流的一种压力
D．电压是使自由电荷定向移动形成电流的原因
D
4.下列各电路图中，电压表能测出灯L1两端电压的是（ 　）
B
3.如图所示，某兴超小组用电压表来测量自制水果电池两端的电压。下列说法正确的是（　　）
C
A．铁片是水果电池的正极
B．该水果电池的电压是3V
C．两个水果电池串联后可提供更高电压
D．水果电池中正电荷从铜片向铁片移动
