对环境的察觉（光学复习）

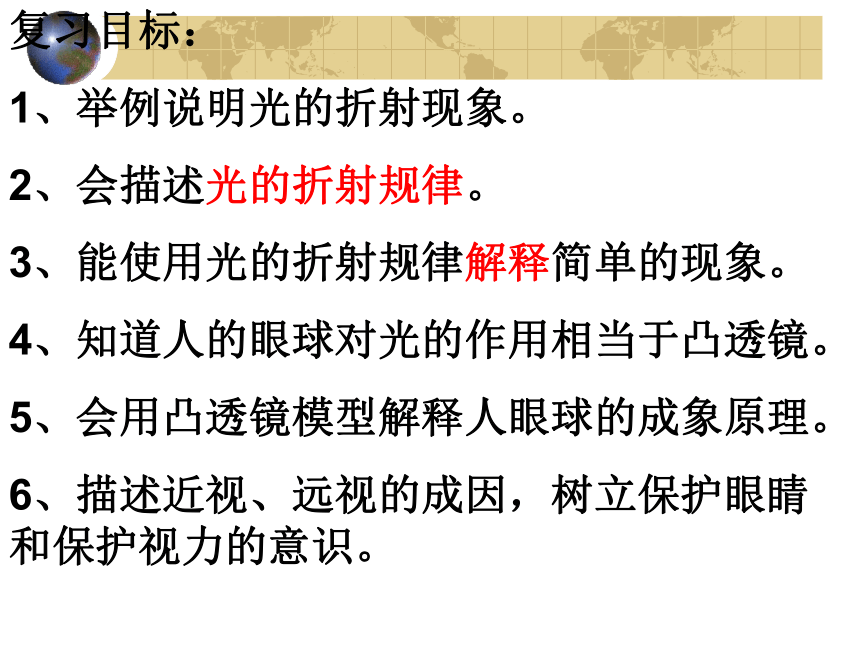

课件38张PPT。光的折射 凸透镜的应用 复习目标：
1、举例说明光的折射现象。
2、会描述光的折射规律。
3、能使用光的折射规律解释简单的现象。
4、知道人的眼球对光的作用相当于凸透镜。
5、会用凸透镜模型解释人眼球的成象原理。

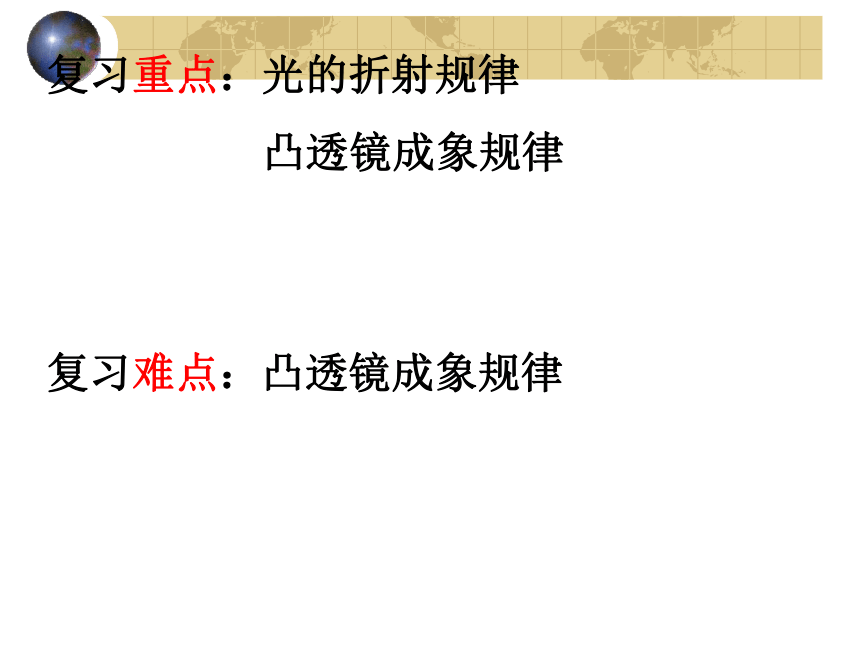

6、描述近视、远视的成因，树立保护眼睛和保护视力的意识。复习重点：光的折射规律
凸透镜成象规律

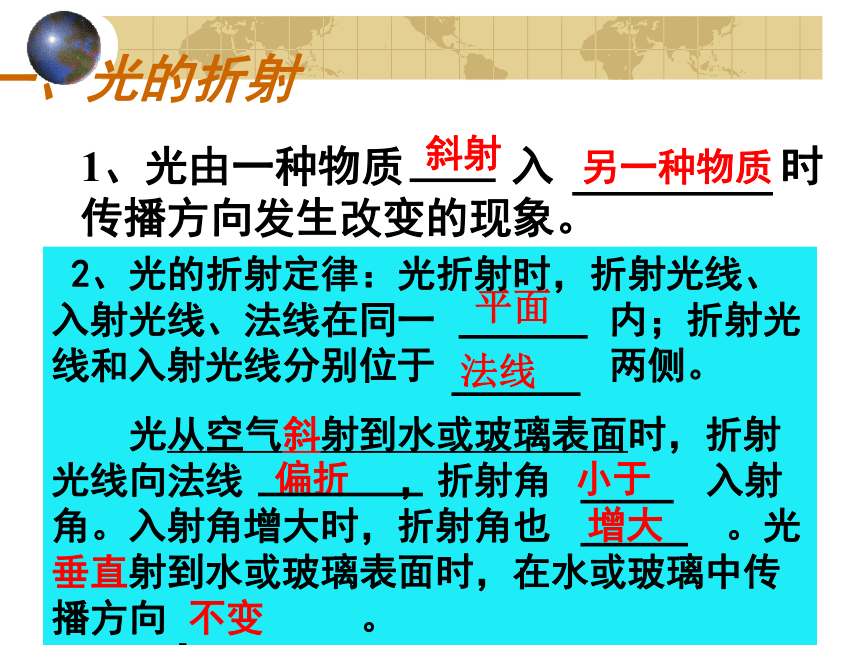

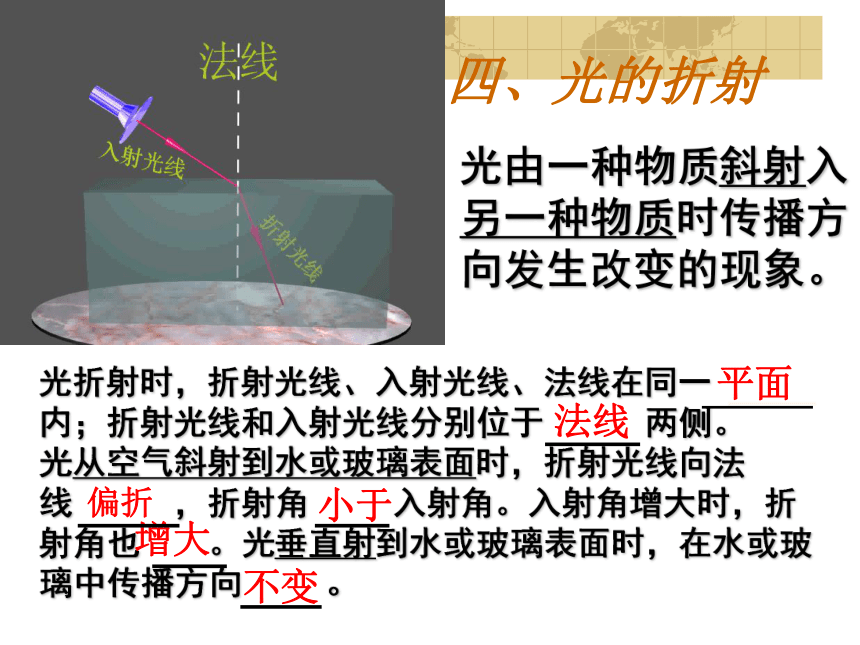

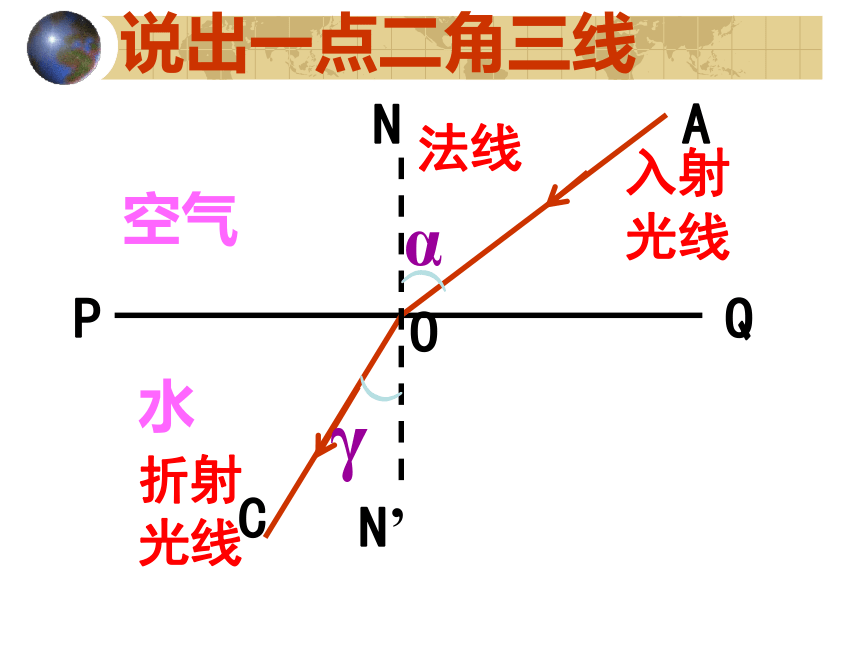

复习难点：凸透镜成象规律四、光的折射光由一种物质斜射入另一种物质时传播方向发生改变的现象。光折射时，折射光线、入射光线、法线在同一 内；折射光线和入射光线分别位于 两侧。 光从空气斜射到水或玻璃表面时，折射光线向法线 ，折射角 入射角。入射角增大时，折射角也 。光垂直射到水或玻璃表面时，在水或玻璃中传播方向 。平面法线偏折小于增大不变空气水PQC（（αγ入射光线折射光线法线说出一点二角三线一、光的折射1、光由一种物质 入 时传播方向发生改变的现象。 2、光的折射定律：光折射时，折射光线、入射光线、法线在同一 内；折射光线和入射光线分别位于 两侧。

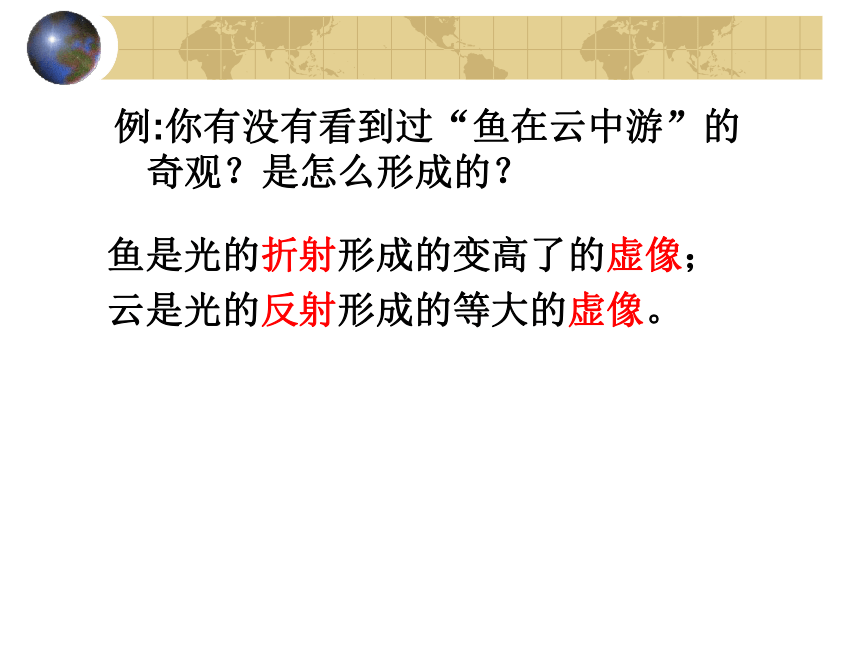

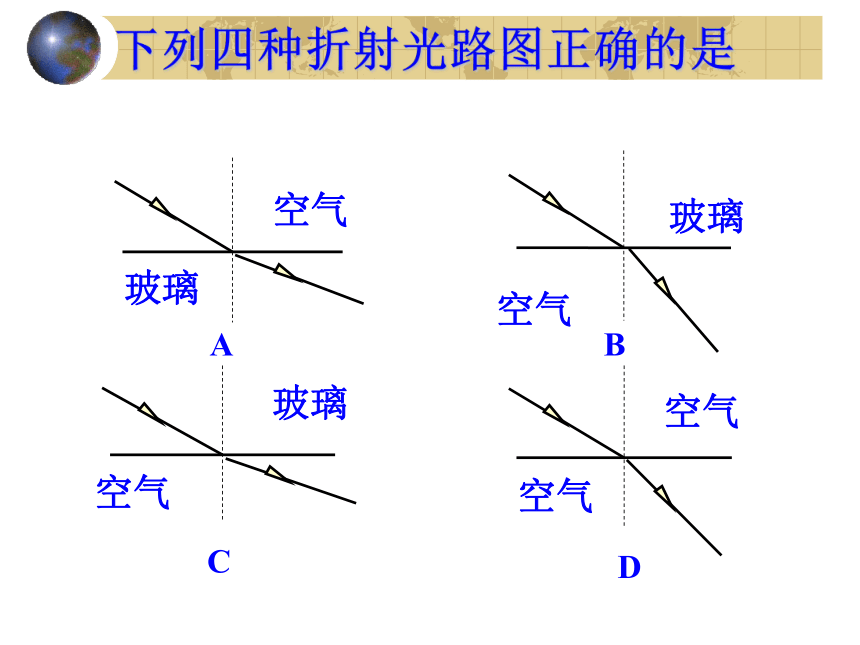

光从空气斜射到水或玻璃表面时，折射光线向法线 ，折射角 入射角。入射角增大时，折射角也 。光垂直射到水或玻璃表面时，在水或玻璃中传播方向 。平面法线偏折小于增大不变斜射另一种物质下列四种折射光路图正确的是空气玻璃空气玻璃AB为什么看上去会弯?例:你有没有看到过“鱼在云中游”的奇观？是怎么形成的？鱼是光的折射形成的变高了的虚像；

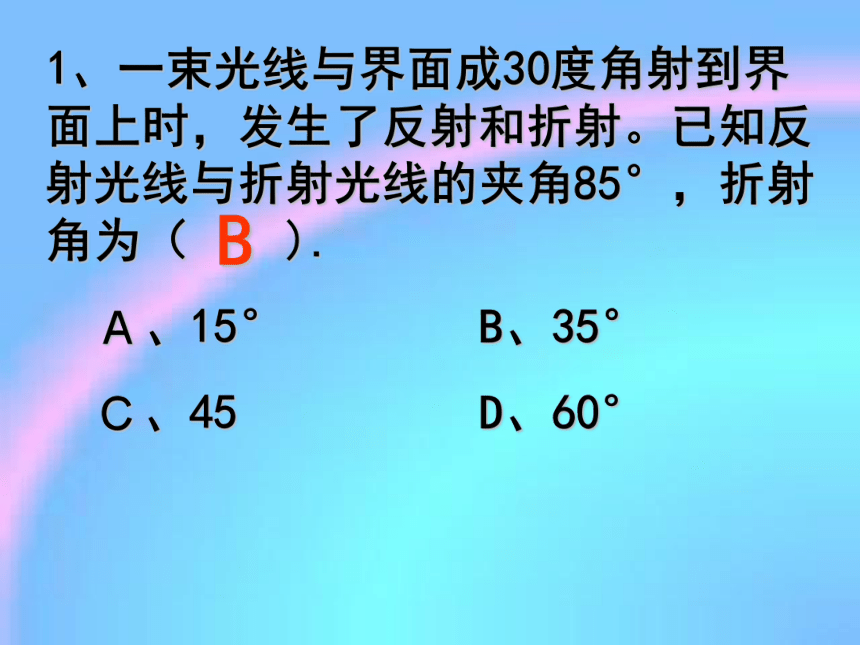

云是光的反射形成的等大的虚像。1、一束光线与界面成30度角射到界面上时，发生了反射和折射。已知反射光线与折射光线的夹角85°，折射角为（　　).
Ａ、15° B、35°

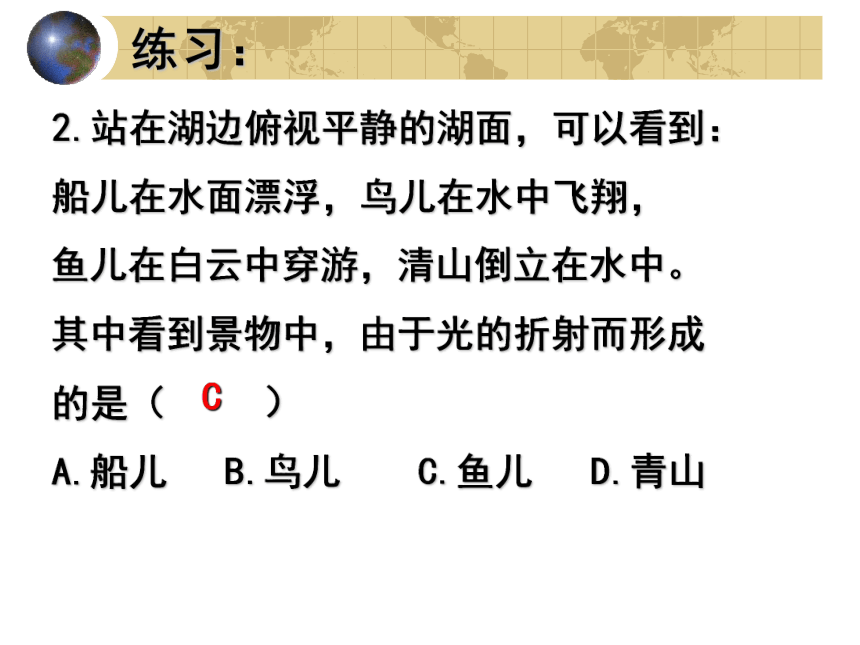

　Ｃ、45　 D、60°　B2.站在湖边俯视平静的湖面，可以看到：
船儿在水面漂浮，鸟儿在水中飞翔，
鱼儿在白云中穿游，清山倒立在水中。
其中看到景物中，由于光的折射而形成
的是（ ）

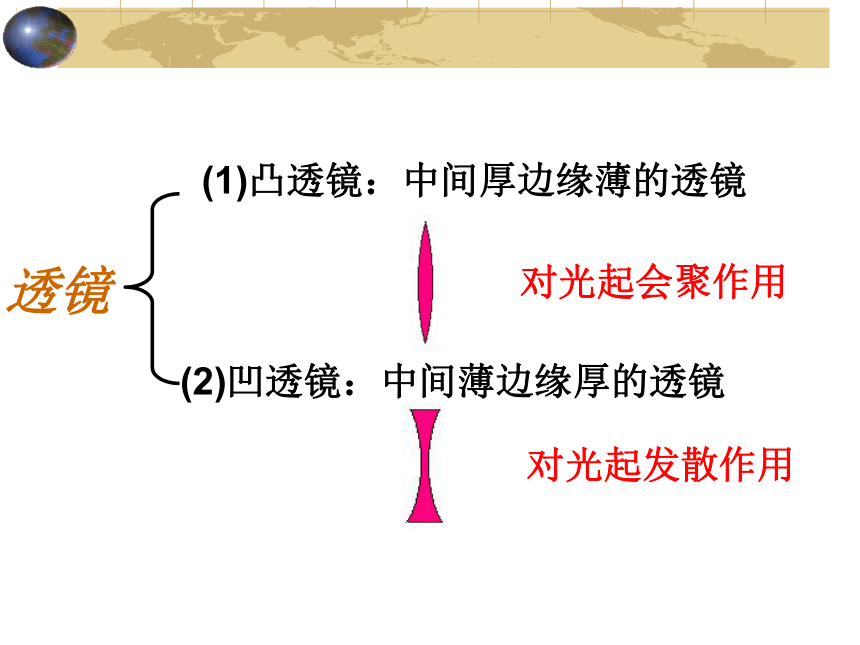

A.船儿 B.鸟儿 C.鱼儿 D.青山C练习：(1)凸透镜：中间厚边缘薄的透镜(2)凹透镜：中间薄边缘厚的透镜透镜对光起会聚作用对光起发散作用FF（1）主光轴:通过球面球心的直线(主轴)（3）焦点（F）：平行于主光轴的入射光线经凸透镜折射后会聚在主轴上的点 凸透镜有两个实焦点 （4）焦距（f）：焦点到透镜光心的距离（2）光心（0）:主轴上一个特殊点,通过它的光 线传播方向不改变4、三条特殊光线(1)平行主光轴的光经凸透镜折射后过焦点(2)过焦点的入射光经凸透镜折射后平行主光轴出射(3)过光心的光经凸透镜折射后光路不变1、凹透镜对光起发散作用三、凹透镜 2、凹透镜的虚焦点(F)：平行于主光轴的入射光线经凹透镜折射后的折射光线的反向延长线的交点 凹透镜有两个虚焦点 3、利用太阳光测凸透镜焦距注意：
让太阳光正对（平行主光轴）入射
找到最亮最小的点－－焦点ABAB四、凸透镜成像1、几个概念（2）像距(v)：像到凸透镜中心的距离（1）物距(u)：物体到凸透镜中心的距离2、实验注意事项：
　调整凸透镜和光屏的高度，使烛焰中心、凸透镜中心、光屏中心在同一高度上。凸透镜的成像规律物的位置像的位置像的性质应用举例u>2fu=2ff2f倒立、缩小、实像倒立、等大、实像倒立、放大、实像正立、放大、虚像照相机测焦距幻灯机放大镜 不 成 像v>u介绍1、当物距u不断减小，像距v怎么变？像的大小怎么变？反之呢2、当物体在光具座上左右运动时，物像的运动方向是否一致？3、当物体在光具座上上下运动时，物像的运动方向是否一致？小结（1）一焦分虚实，二焦分大小（2）物近像远，实像边跑边增大物与实像的最近距离4f（u=2f,v=2f)(3)实像倒立，虚像正立(4)所成实像与物上下相反，左右相反(5)若用纸挡住一部分凸透镜，则所成实像变暗，但大小不变，仍成整个的像请比较实像和虚像的区别1、实像是实际光线汇聚成的，虚像不是实际光线汇聚成的。2、实像可以成在光屏上，虚像不能成在光屏上。3、跟物体相比，实像是倒立的，虚像正立的。2．电影机的镜头相当于一个凸透镜，当放电影时，银幕上的像不清晰，需（ ）
A．选择一个能清楚地看到影片的位置
B．调节镜头与电影片之间的距离
C．换一个凸透镜
D．电影片本身出问题，换一卷新的 检查自己B填写下列仪器中对应的光学元件照相机镜头 放 大 镜幻灯机镜头潜望镜镜片老花眼镜近视眼镜凸透镜凹透镜平面镜凸透镜凸透镜凸透镜4、物距减小，像距 ，像也 .增大增大照相机的工作原理1、照相机的镜头相当于一个 . 2、照相机的底片相当于 .3、照相机是根据 .的原理工作的。凸透镜光屏凸透镜能成缩小倒立实像物距是指 到 之间的距离。像距是指 到 之间的距离。被拍摄物镜头镜 头底片u>2f 像、物异侧 f< v <2f 缩小倒立实像 在胶片上感光成实像 小李和小胡用同一照相机给某运动员拍照，如图所示是洗出的底片的情况。下列判断正确的是：小李拍摄小胡拍摄A若拍照时所选镜头焦距一样，则小李离被拍人的距离远B小李、小胡所拍的像都成在两倍焦距外C小胡要使底片上的像与小李一样大，小胡移动位置后，镜头要往前伸D小胡要使底片上的像与小李的一样大，小胡移动位置后，镜头与胶卷距离不变幻灯机的工作原理1、幻灯机的镜头相当于一个 2、幻灯片就是3、幻灯机是根据 的
原理工作的。凸透镜光屏凸透镜能成放大倒立实像投影屏幕相当于物距是指 到 之间的距离像距是指 到 之间的距离物体幻灯片镜头投影幕镜头放大 倒立 实像 f2f 在屏幕上成像 在教学用投影仪放映过程中，胶片上的字放大后投到屏幕上形成一个清晰的像，如果要得到更大的清晰的像，具体做法是A、投影仪靠近屏幕，凸透镜向上移动B、投影仪远离屏幕，凸透镜向下移动C、投影仪靠近屏幕，凸透镜向下移动D、投影仪远离屏幕，凸透镜向上移动天花板墙壁墙壁屏幕放大镜的工作原理1、放大镜就是一个 2、使用放大镜的时候，必须使物体处于3、放大镜是根据 的原理工作的。凸透镜凸透镜能成正立放大虚像透镜的一倍焦距内u
