2023—2024学年九年级全一册物理人教版第十五章 电流和电路 分层练习题 （含答案）

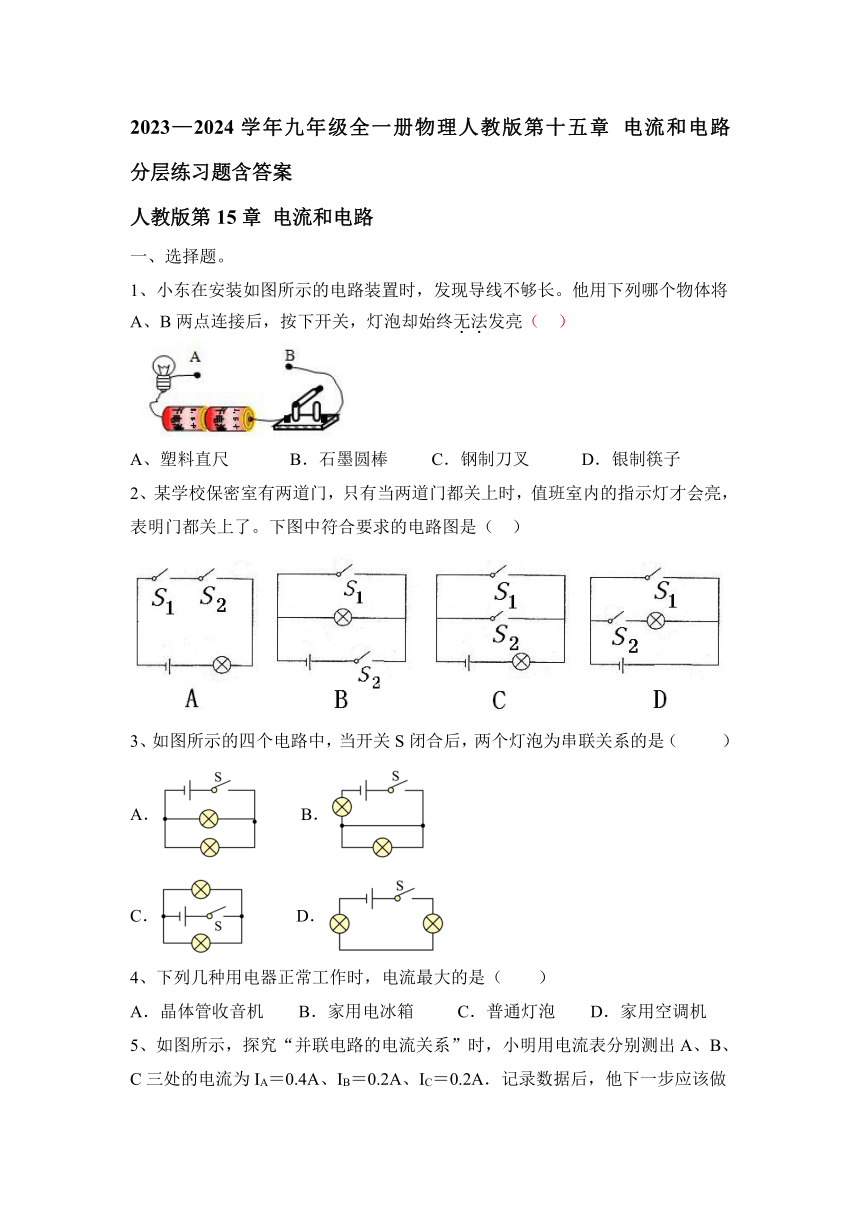

2023—2024学年九年级全一册物理人教版第十五章 电流和电路 分层练习题含答案
人教版第15章 电流和电路
一、选择题。
1、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒 C．钢制刀叉 D．银制筷子
2、某学校保密室有两道门，只有当两道门都关上时，值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是（ ）
3、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机

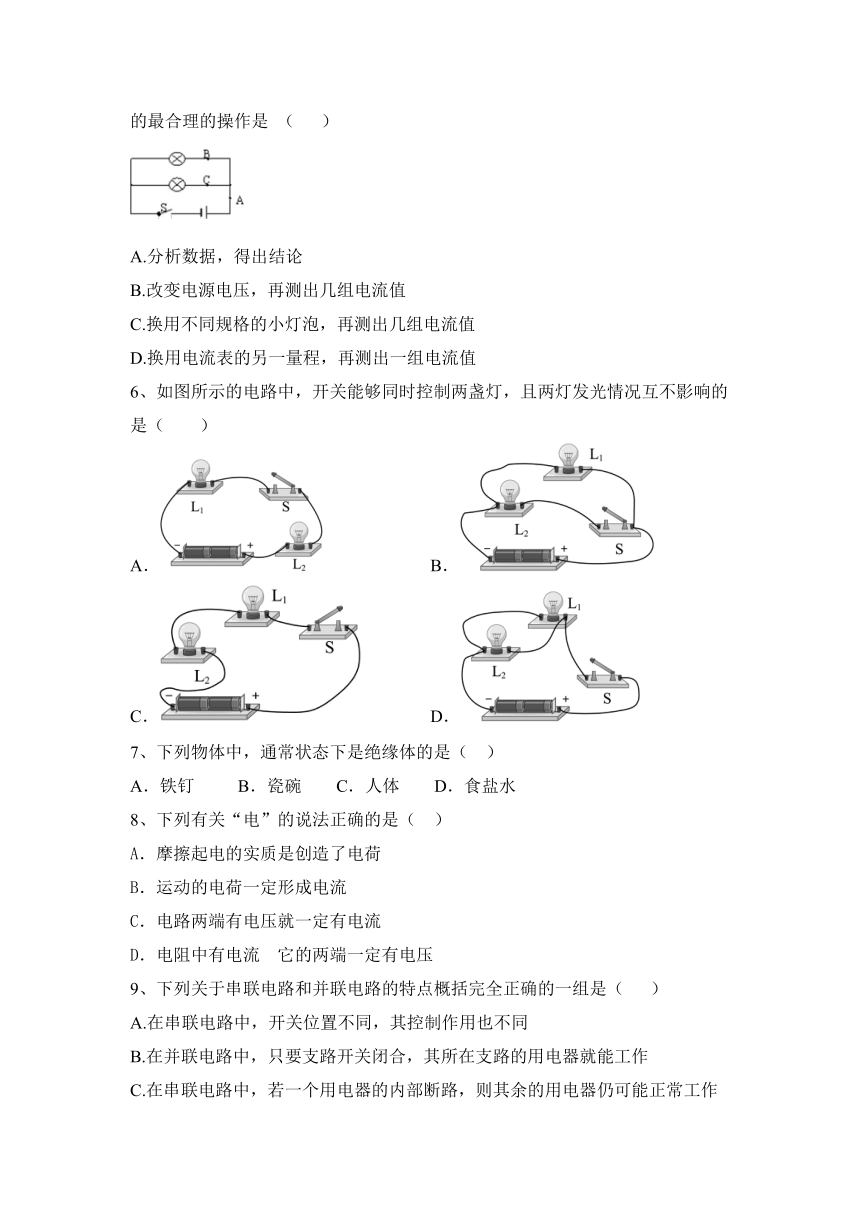

5、如图所示，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0.4A、IB＝0.2A、IC＝0.2A．记录数据后，他下一步应该做的最合理的操作是 （ ）
A.分析数据，得出结论
B.改变电源电压，再测出几组电流值
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
6、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．
7、下列物体中，通常状态下是绝缘体的是（ ）
A．铁钉 B．瓷碗 C．人体 D．食盐水
8、下列有关“电”的说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流?它的两端一定有电压
9、下列关于串联电路和并联电路的特点概括完全正确的一组是（ ）
A.在串联电路中，开关位置不同，其控制作用也不同
B.在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作
D.电动自行车的电机与喇叭之间是并联的
10、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
11、在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A。下列判断正确的是（ ）
A．通过L1的电流为1.2A B．通过L1的电流为0.7A
C．通过L2的电流为0.7A D．通过L2的电流为1.2A
12、小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列 物体时，闭合开关不能使小灯泡发光的是（ ）
A．塑料直尺 B．铅笔芯
C．钢制小刀 D．铜制钥匙

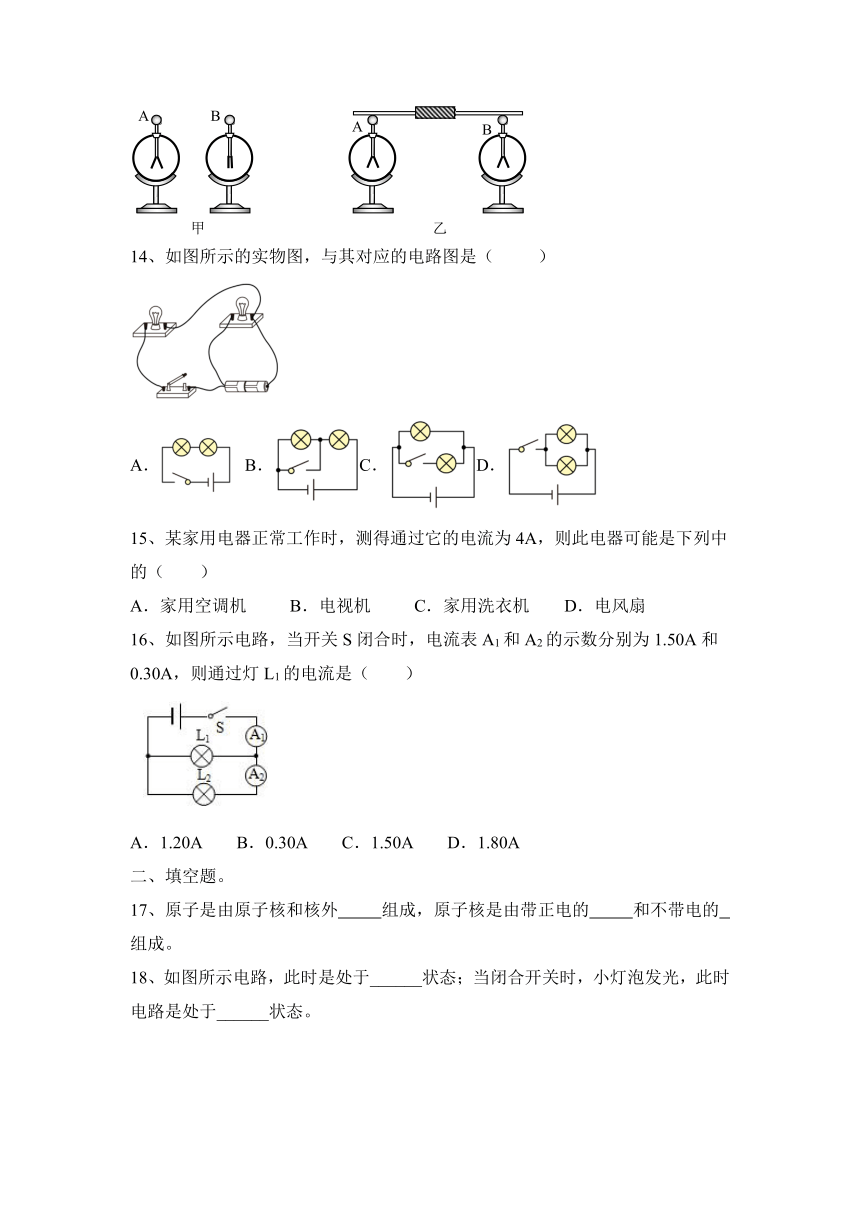

13、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
14、如图所示的实物图，与其对应的电路图是（ ）
A． B．C．D．
15、某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（ ）
A．家用空调机 B．电视机 C．家用洗衣机 D．电风扇
16、如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.50A和0.30A，则通过灯L1的电流是（ ）
A．1.20A B．0.30A C．1.50A D．1.80A
二、填空题。
17、原子是由原子核和核外 组成，原子核是由带正电的 和不带电的 组成。
18、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。

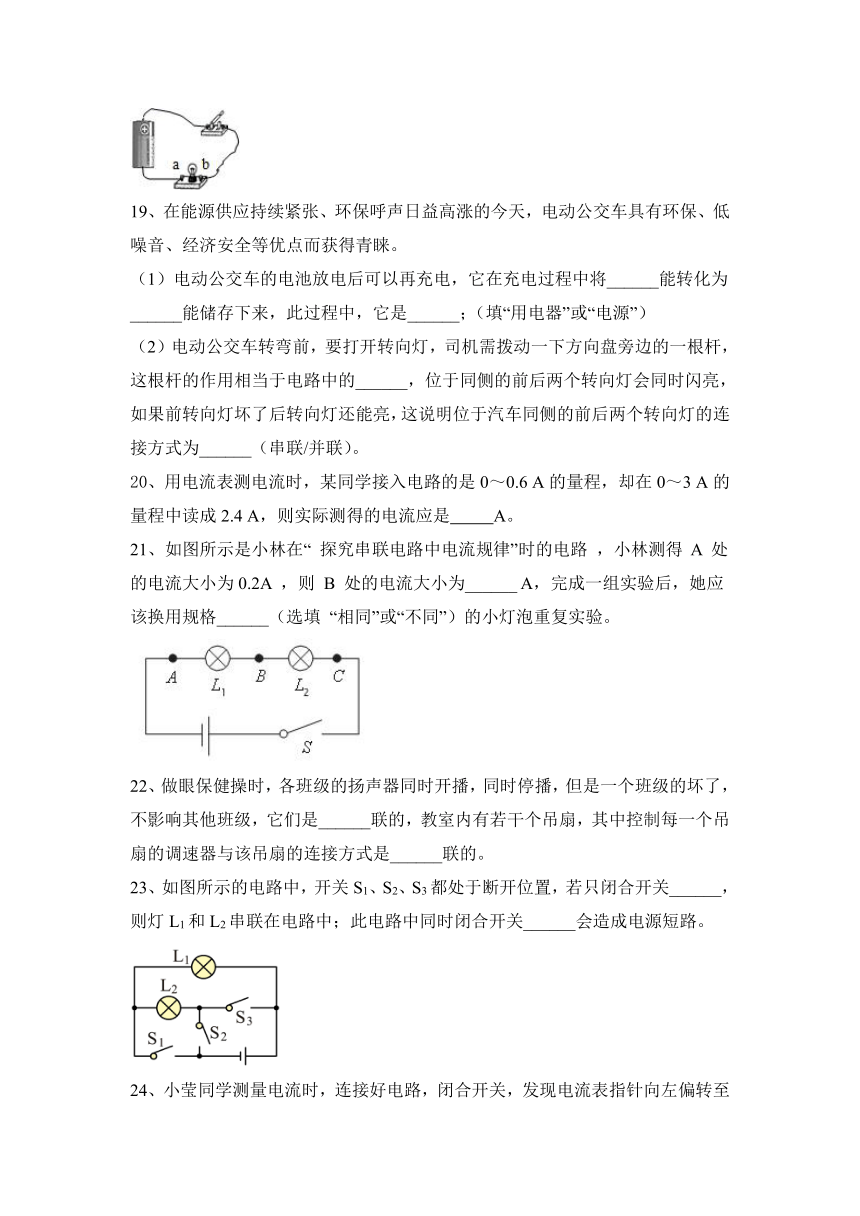

19、在能源供应持续紧张、环保呼声日益高涨的今天，电动公交车具有环保、低噪音、经济安全等优点而获得青睐。
（1）电动公交车的电池放电后可以再充电，它在充电过程中将______能转化为______能储存下来，此过程中，它是______；（填“用电器”或“电源”）
（2）电动公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁边的一根杆，这根杆的作用相当于电路中的______，位于同侧的前后两个转向灯会同时闪亮，如果前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______（串联/并联）。
20、用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A。
21、如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
23、如图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关______，则灯L1和L2串联在电路中；此电路中同时闭合开关______会造成电源短路。
24、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
25、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
三、作图题。
26、按如图所示实物图在方框内画出电路图。
　
四、综合填空题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
五、实验题。
28、探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
六、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2023—2024学年九年级全一册物理人教版第十五章 电流和电路 分层练习题含答案
人教版第15章 电流和电路
一、选择题。
1、小东在安装如图所示的电路装置时，发现导线不够长。他用下列哪个物体将A、B两点连接后，按下开关，灯泡却始终无法发亮（ ）
A、塑料直尺 B．石墨圆棒 C．钢制刀叉 D．银制筷子
【答案】A
2、某学校保密室有两道门，只有当两道门都关上时，值班室内的指示灯才会亮，表明门都关上了。下图中符合要求的电路图是（ ）
【答案】A
3、如图所示的四个电路中，当开关S闭合后，两个灯泡为串联关系的是（ ）
A． B．
C． D．
【答案】D
4、下列几种用电器正常工作时，电流最大的是（ 　）
A．晶体管收音机　 B．家用电冰箱 C．普通灯泡　 D．家用空调机
【答案】D
5、如图所示，探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为IA＝0.4A、IB＝0.2A、IC＝0.2A．记录数据后，他下一步应该做的最合理的操作是 （ ）
A.分析数据，得出结论
B.改变电源电压，再测出几组电流值
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值
【答案】C
6、如图所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的是（　　）
A． B．
C． D．
【答案】D
7、下列物体中，通常状态下是绝缘体的是（ ）
A．铁钉 B．瓷碗 C．人体 D．食盐水
【答案】B
8、下列有关“电”的说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流?它的两端一定有电压
【答案】D
9、下列关于串联电路和并联电路的特点概括完全正确的一组是（ ）
A.在串联电路中，开关位置不同，其控制作用也不同
B.在并联电路中，只要支路开关闭合，其所在支路的用电器就能工作
C.在串联电路中，若一个用电器的内部断路，则其余的用电器仍可能正常工作
D.电动自行车的电机与喇叭之间是并联的
【答案】D
10、下列说法不正确的是 （　 ）
A．让电流流入电流表“+”接线柱
B．电流表必须和被测的用电器并联
C．把电流表接入电路之前要选择合适量程
D．任何情况下都不能把电流表直接连到电源的两极
【答案】B
11、在下图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5A。下列判断正确的是（ ）
A．通过L1的电流为1.2A B．通过L1的电流为0.7A
C．通过L2的电流为0.7A D．通过L2的电流为1.2A
【答案】B
12、小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列 物体时，闭合开关不能使小灯泡发光的是（ ）
A．塑料直尺 B．铅笔芯
C．钢制小刀 D．铜制钥匙
【答案】A
13、如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（ ）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
【答案】B
14、如图所示的实物图，与其对应的电路图是（ ）
A． B．C．D．
【答案】C
15、某家用电器正常工作时，测得通过它的电流为4A，则此电器可能是下列中的（ ）
A．家用空调机 B．电视机 C．家用洗衣机 D．电风扇
【答案】A
16、如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为1.50A和0.30A，则通过灯L1的电流是（ ）
A．1.20A B．0.30A C．1.50A D．1.80A
【答案】A
二、填空题。
17、原子是由原子核和核外 组成，原子核是由带正电的 和不带电的 组成。
【答案】电子 质子 中子
18、如图所示电路，此时是处于______状态；当闭合开关时，小灯泡发光，此时电路是处于______状态。
【答案】开路 通路
19、在能源供应持续紧张、环保呼声日益高涨的今天，电动公交车具有环保、低噪音、经济安全等优点而获得青睐。
（1）电动公交车的电池放电后可以再充电，它在充电过程中将______能转化为______能储存下来，此过程中，它是______；（填“用电器”或“电源”）
（2）电动公交车转弯前，要打开转向灯，司机需拨动一下方向盘旁边的一根杆，这根杆的作用相当于电路中的______，位于同侧的前后两个转向灯会同时闪亮，如果前转向灯坏了后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为______（串联/并联）。
【答案】电 化学 用电器 开关 并联
20、用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A。
【答案】0.48
21、如图所示是小林在“ 探究串联电路中电流规律”时的电路 ，小林测得 A 处的电流大小为0.2A ，则 B 处的电流大小为______ A，完成一组实验后，她应该换用规格______（选填 “相同”或“不同”）的小灯泡重复实验。
【答案】0.2 不同
22、做眼保健操时，各班级的扬声器同时开播，同时停播，但是一个班级的坏了，不影响其他班级，它们是______联的，教室内有若干个吊扇，其中控制每一个吊扇的调速器与该吊扇的连接方式是______联的。
【答案】并联 串联
23、如图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关______，则灯L1和L2串联在电路中；此电路中同时闭合开关______会造成电源短路。
【答案】S2 S2、S3
24、小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接 改接小量程
25、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
【答案】1.2
三、作图题。
26、按如图所示实物图在方框内画出电路图。
　
【答案】如图所示：
四、综合填空题。
27、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
五、实验题。
28、探究并联电路的电流规律.
装置图
实验步骤表格 1.按照图把两个灯泡L1、L2串联起来接在电源上；2.用电流表分别测出L1和L2和干路电流。3.将数据填入表格，详解数据，得出结论。电流表位置干路L2L1电流I/A0.30.20.14.讨论：并联电路中，_________。公式为：________。
问题讨论 1.在上图中，要求两个灯泡组成并联关系，然后与开关和电源连成电路，而电流表则可以测量单独流过灯泡L1的电流，请按上述要求连接电路。___________2实验过程中，电流表的示数为0.24A，请你在上面的标出接线柱和指针的位置。______
【答案】干路电流等于各支路电流之和 I=I1+I2 如图所示：
六、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【详解】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
