安全用电

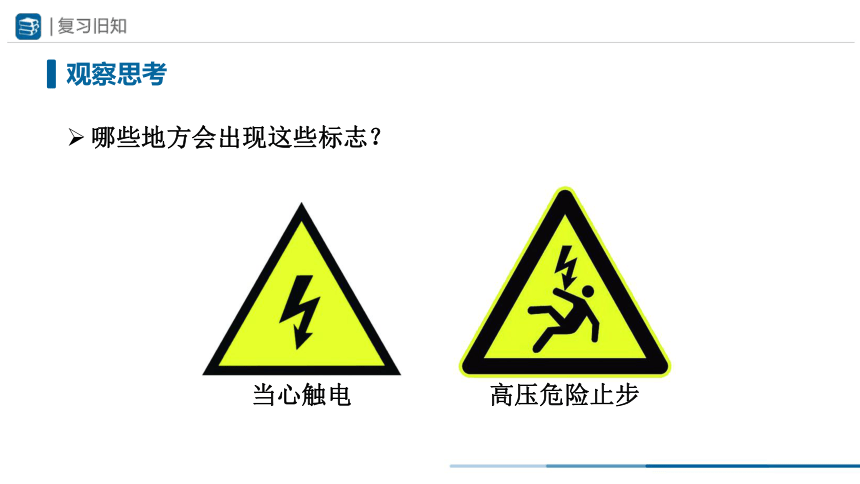

观察思考
哪些地方会出现这些标志？
当心触电
高压危险止步

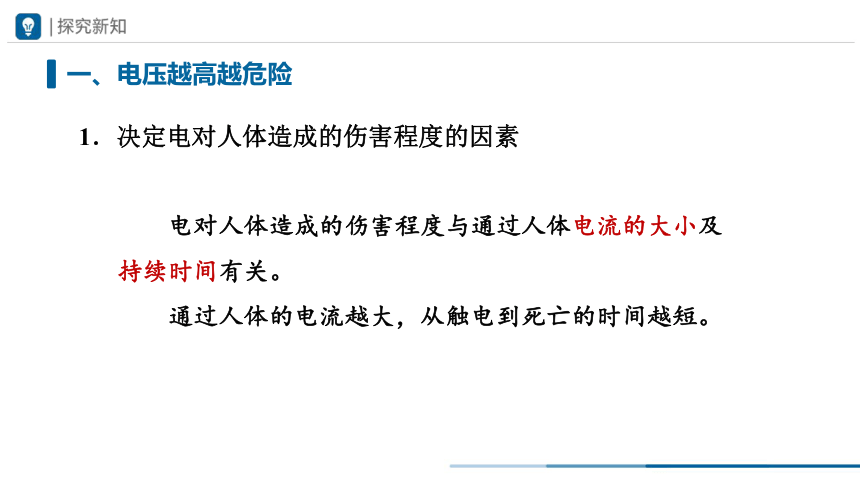

一、电压越高越危险
1．决定电对人体造成的伤害程度的因素
　　电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　通过人体的电流越大，从触电到死亡的时间越短。

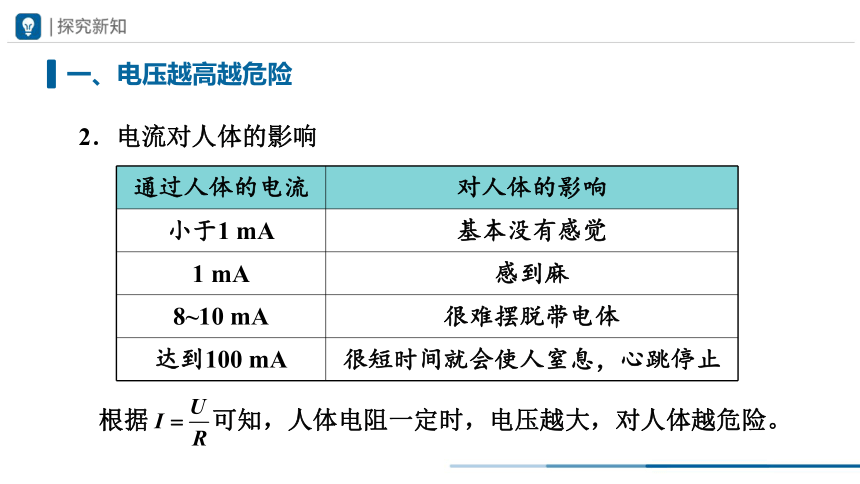

一、电压越高越危险
2．电流对人体的影响
根据 可知，人体电阻一定时，电压越大，对人体越危险。
通过人体的电流 对人体的影响
小于1 mA 基本没有感觉
1 mA 感到麻
8~10 mA 很难摆脱带电体
达到100 mA 很短时间就会使人窒息，心跳停止

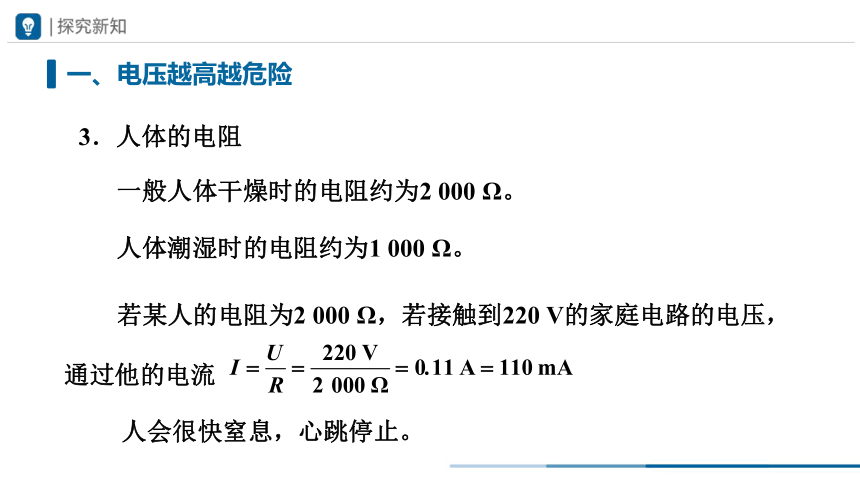

一、电压越高越危险
3．人体的电阻
一般人体干燥时的电阻约为2 000 Ω。
人体潮湿时的电阻约为1 000 Ω。
　　若某人的电阻为2 000 Ω，若接触到220 V的家庭电路的电压，通过他的电流
人会很快窒息，心跳停止。
一、电压越高越危险
4．安全电压
一般情况下，不高于36 V的电压对人体是安全的。
生活中常见的电压：
家庭电路电压220 V
工业用电380 V
高压输电线电压10 kV~500 kV
　　远远大于人体安全电压，一旦触电，就会有生命危险。

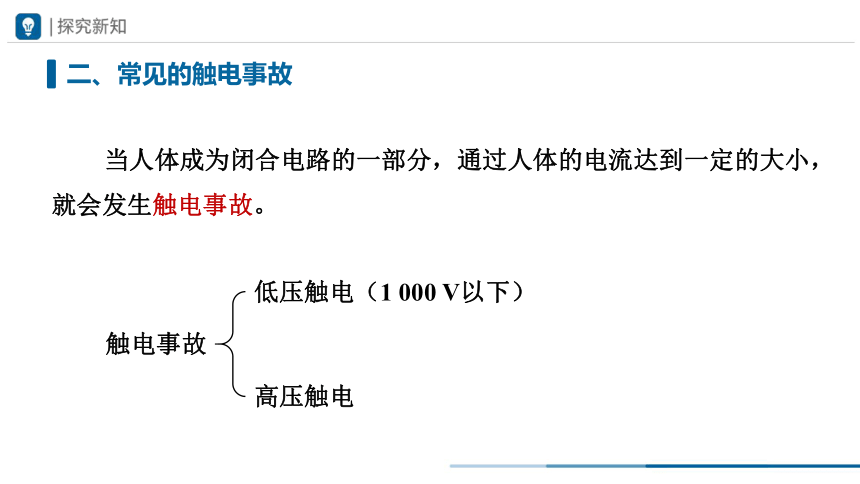

二、常见的触电事故
　　当人体成为闭合电路的一部分，通过人体的电流达到一定的大小，就会发生触电事故。
触电事故
低压触电（1 000 V以下）
高压触电
二、常见的触电事故
1．低压触电
双线触电
单线触电
二、常见的触电事故
2．高压触电
电弧触电
跨步电压触电
练习1　如图所示，A、B、D三人均直接与家庭照明电路的火线接触，以下关于A、B、C、D四人是否会发生触电事故的判断中，正确的是（　　）
A． A、B、C、D四人都直接或间接跟火线连通，所以都会发生触电事故
B． A、B、D三人因站在干燥的木凳上，所以不会发生触电事故
C．A、B二人只接触火线，不会发生触电事故
D．B、C、D三人因构成电流的通路，所以都会发生触电事故
D
火线
零线
A
火线
零线
B
C
火线
零线
D
二、常见的触电事故
哪些做法容易引起触电？
高压线下钓鱼、放风筝
机壳未接地
天线与电线接触
二、常见的触电事故
哪些做法容易引起触电？
电线晾衣服
湿毛巾擦工作中的灯泡
插头的绝缘皮损坏
雷雨天气树下躲雨
二、常见的触电事故
3．触电急救
（1）使触电者脱离带电体
关闭电源
用绝缘体挑离带电体
不能直接用手去拉触电者
（2）拨打急救电话
三、安全用电
1．安全用电原则
　　（1）不接触______带电体，不靠近______带电体；
　　（2）更换灯泡，搬动电器前应______电源开关；
　　（3）不弄湿用电器，不损坏绝缘层；
　　（4）保险装置、插座、导线、家用电器等达到使用寿命应___________。
低压
高压
断开
及时更换
供电线路发生火灾时，一定要先断电后救火。
三、安全用电
2．注意防雷
　　雷电是大气中一种剧烈的放电现象，电压可达几百万伏至几亿伏。
避雷措施：
　　（1）高大建筑的顶端都有针状金属物——避雷针。
　　（2）雷雨天，在开阔地行走时，远离大树，不要举着雨伞或肩扛长的金属物。
　　（3）室内尽量不拨打电话、上网等。
练习2　（多选）下列关于安全用电的说法正确的是（　　　）
A．为了安全，人体不能靠近高压电
B．不能用湿手触摸开关
C．高大建筑应安装避雷针
D．有金属外壳的用电器，其外壳不能接地
ABC
1．电压越高越危险
低压触电
高压触电
触电急救
安全电压：_____________
不高于36 V
单线
双线
2．常见的触电事故
电弧触电
跨步电压触电
______触电
______触电
3．安全用电原则 注意防雷
