15.3 串联和并联 同步练习（有答案） -2022-2023学年人教版九年级物理全一册

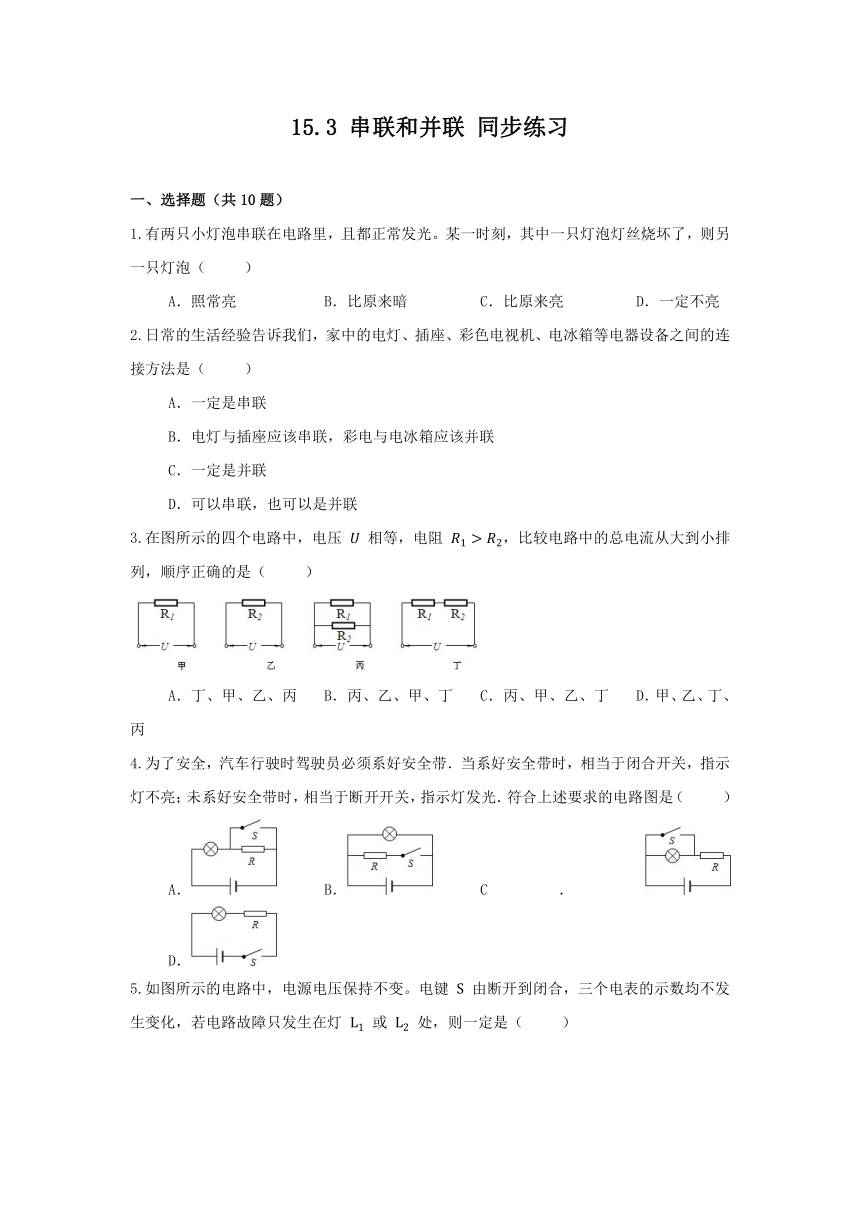

15.3 串联和并联 同步练习
一、选择题（共10题）
1.有两只小灯泡串联在电路里，且都正常发光。某一时刻，其中一只灯泡灯丝烧坏了，则另一只灯泡（ ）
A．照常亮 B．比原来暗 C．比原来亮 D．一定不亮
2.日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方法是（ ）
A．一定是串联
B．电灯与插座应该串联，彩电与电冰箱应该并联
C．一定是并联
D．可以串联，也可以是并联
3.在图所示的四个电路中，电压 相等，电阻 ，比较电路中的总电流从大到小排列，顺序正确的是（ ）
A．丁、甲、乙、丙 B．丙、乙、甲、丁 C．丙、甲、乙、丁 D．甲、乙、丁、丙
4.为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是（ ）
A． B． C． D．

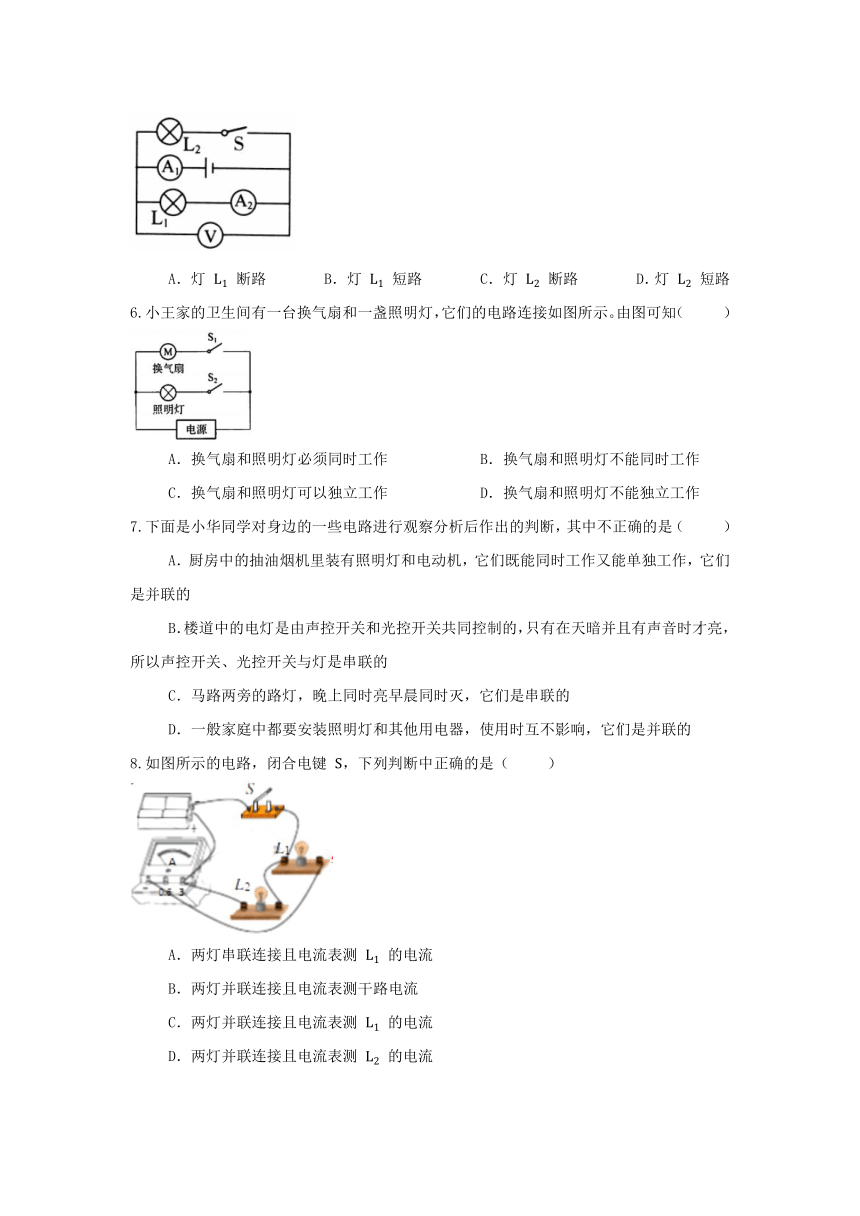

5.如图所示的电路中，电源电压保持不变。电键 由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯 或 处，则一定是（ ）
A．灯 断路 B．灯 短路 C．灯 断路 D．灯 短路
6.小王家的卫生间有一台换气扇和一盏照明灯，它们的电路连接如图所示。由图可知（ ）
A．换气扇和照明灯必须同时工作 B．换气扇和照明灯不能同时工作
C．换气扇和照明灯可以独立工作 D．换气扇和照明灯不能独立工作
7.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才亮，所以声控开关、光控开关与灯是串联的
C．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
D．一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的
8.如图所示的电路，闭合电键 ，下列判断中正确的是（ ）
A．两灯串联连接且电流表测 的电流
B．两灯并联连接且电流表测干路电流
C．两灯并联连接且电流表测 的电流
D．两灯并联连接且电流表测 的电流

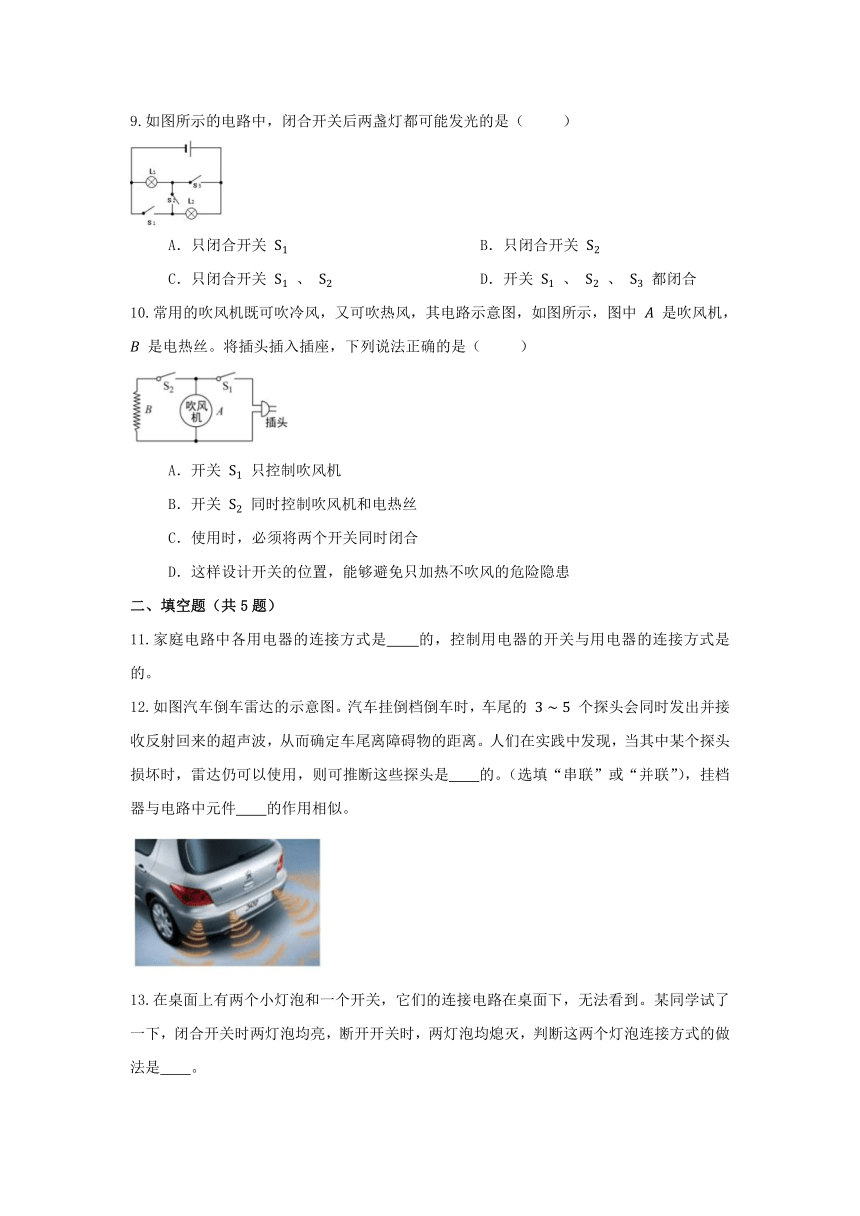

9.如图所示的电路中，闭合开关后两盏灯都可能发光的是（ ）
A．只闭合开关 B．只闭合开关
C．只闭合开关 、 D．开关 、 、 都闭合
10.常用的吹风机既可吹冷风，又可吹热风，其电路示意图，如图所示，图中 是吹风机， 是电热丝。将插头插入插座，下列说法正确的是（ ）
A．开关 只控制吹风机
B．开关 同时控制吹风机和电热丝
C．使用时，必须将两个开关同时闭合
D．这样设计开关的位置，能够避免只加热不吹风的危险隐患
二、填空题（共5题）
11.家庭电路中各用电器的连接方式是 的，控制用电器的开关与用电器的连接方式是 的。
12.如图汽车倒车雷达的示意图。汽车挂倒档倒车时，车尾的 个探头会同时发出并接收反射回来的超声波，从而确定车尾离障碍物的距离。人们在实践中发现，当其中某个探头损坏时，雷达仍可以使用，则可推断这些探头是 的。（选填“串联”或“并联”），挂档器与电路中元件 的作用相似。
13.在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，判断这两个灯泡连接方式的做法是 。

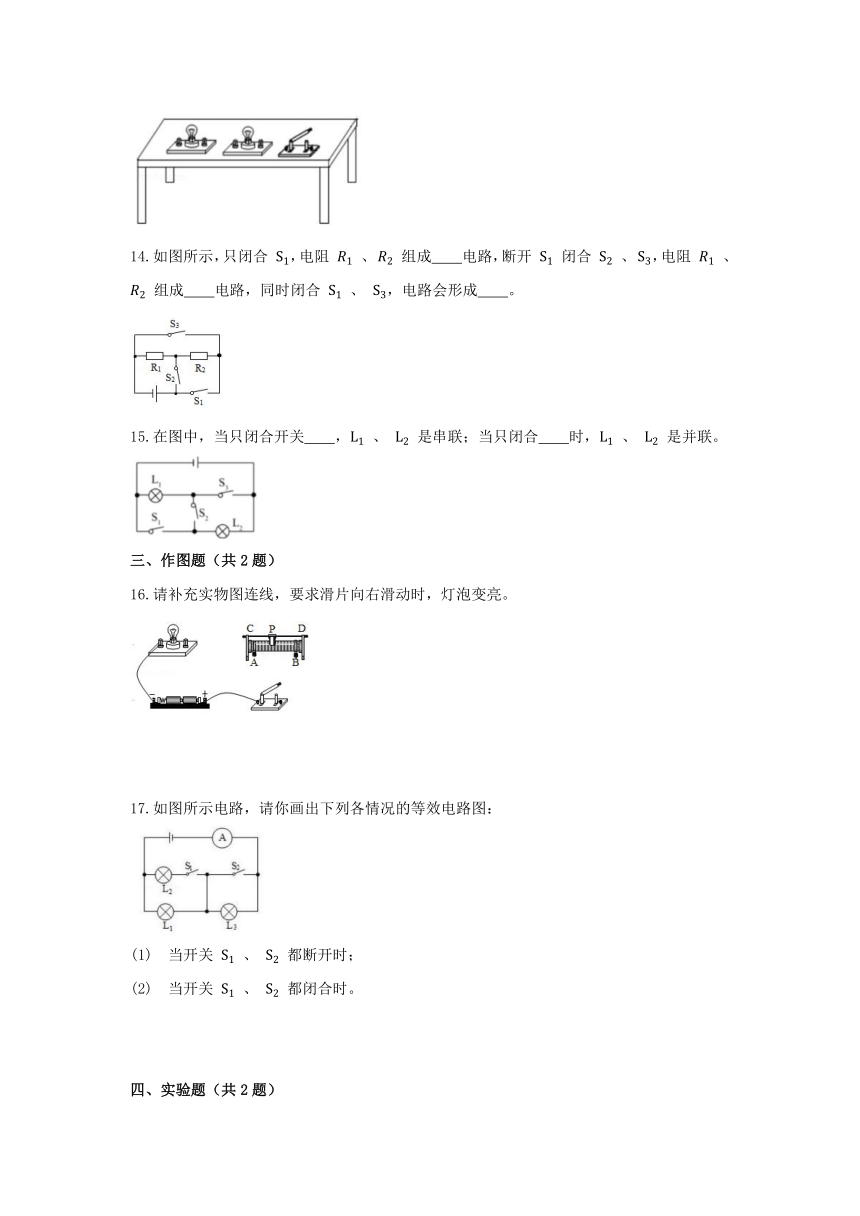

14.如图所示，只闭合 ，电阻 、 组成 电路，断开 闭合 、 ，电阻 、 组成 电路，同时闭合 、 ，电路会形成 。
15.在图中，当只闭合开关 ， 、 是串联；当只闭合 时， 、 是并联。
三、作图题（共2题）
16.请补充实物图连线，要求滑片向右滑动时，灯泡变亮。
17.如图所示电路，请你画出下列各情况的等效电路图：
(1) 当开关 、 都断开时；
(2) 当开关 、 都闭合时。
四、实验题（共2题）
18.“曹冲称象”的故事家喻户晓，曹冲设计的方法中，先后将大象和石块装载到同一艘船上，通过称量石块的质量得到大象的质量。这种方法在科学研究中称为“等效替代法”。
(1) 故事中，装载在船上的石块质量能替代大象质量的条件是： 。
(2) 如图（）（）为探究并联电路中电阻规律的实验情景，若电阻 能等效替代电阻 和 ，则电流表 的示数及相关物理量应满足的条件是 。
19.小明利用灯泡 、 ，三个开关 、 、 ，一个电池组及导线若干组装电路，按要求设计的电路图如图甲所示。
(1) 电路图中灯泡 和 是 的。（选填“串联”或“并联”）
(2) 根据已知电路图中电流的方向（黑色箭头），判断电源上端是 （选填“正”或“负”）极。
(3) 连接的实物电路如图乙所示，请用笔画线代替导线将实物图中未连接好的导线补充完整。（连线不许交叉）
(4) 三个开关都闭合后，只有灯泡 发光，则电路故障可能是 。为进一步确定故障原因，小明将 、 互换位置，再次将开关都闭合后，发现只有 发光，则可以确定故障是
A.灯泡 断路
B.灯泡 短路
C.开关 断路
D.开关 断路
五、综合应用题（共2题）
20.轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图所示。
(1) 请具体说明保护电阻 的作用 。
(2) 指出该电路的一处不足 。
21.如图所示，回答问题：
(1) 闭合开关时，会出现短路的图是 ；
(2) 由两盏灯并联组成的电路图是 ；
(3) 由两盏灯串联组成的电路图是 ；
(4) 无论开关闭合还是断开，电路中总有灯不能发光的是 。
参考答案
1. D
2. C
3. B
4. C
5. C
6. C
7. C
8. C
9. B
10. D
11. 并联；串联
12. 并联；开关
13. 取下其中一个灯泡，再闭合开关，如果另一个灯泡仍然发光，说明两个小灯泡是并联的，如果另一个小灯泡不发光，说明两个小灯泡是串联的。
14. 串联；并联；电源短路
15. ； 、
16. 略
17. 略
18.
(1) 水面所达到相同的地方
(2) 电流表 的示数应满足与电流表 的示数相等；电源电压相同
19.
(1) 并联
(2) 负
(3) 略
(4) 断路；C
20.
(1) 开门时保护指示灯；关门时保护电源
(2) 不能确定哪个门未关好
21.
(1) （）
(2) （）
(3) （）
(4) （）
