16.4 变阻器 同步练习
一、单选题
1．下列用电器中， 不需要变阻器的是（　　）
A．调光台灯 B．调速电风扇 C．调温电熨斗 D．教室的荧光灯
2．将如图所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大（　　）
A．A和D B．B和C C．B和D D．C和D
3．如图所示，滑动变阻器滑片向右移动，哪一种使变阻器连入电阻增大（　　）
A． B．
C． D．
4．如图所示的电路中，a、b两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是
A． B．
C． D．
5．如图所示的滑动变阻器，将其接入电路，使滑片P向B端滑动时，（ ）使其连入的电阻变大，应选择的接线柱是：
A．C和A B．C和B C．D和B D．A和D

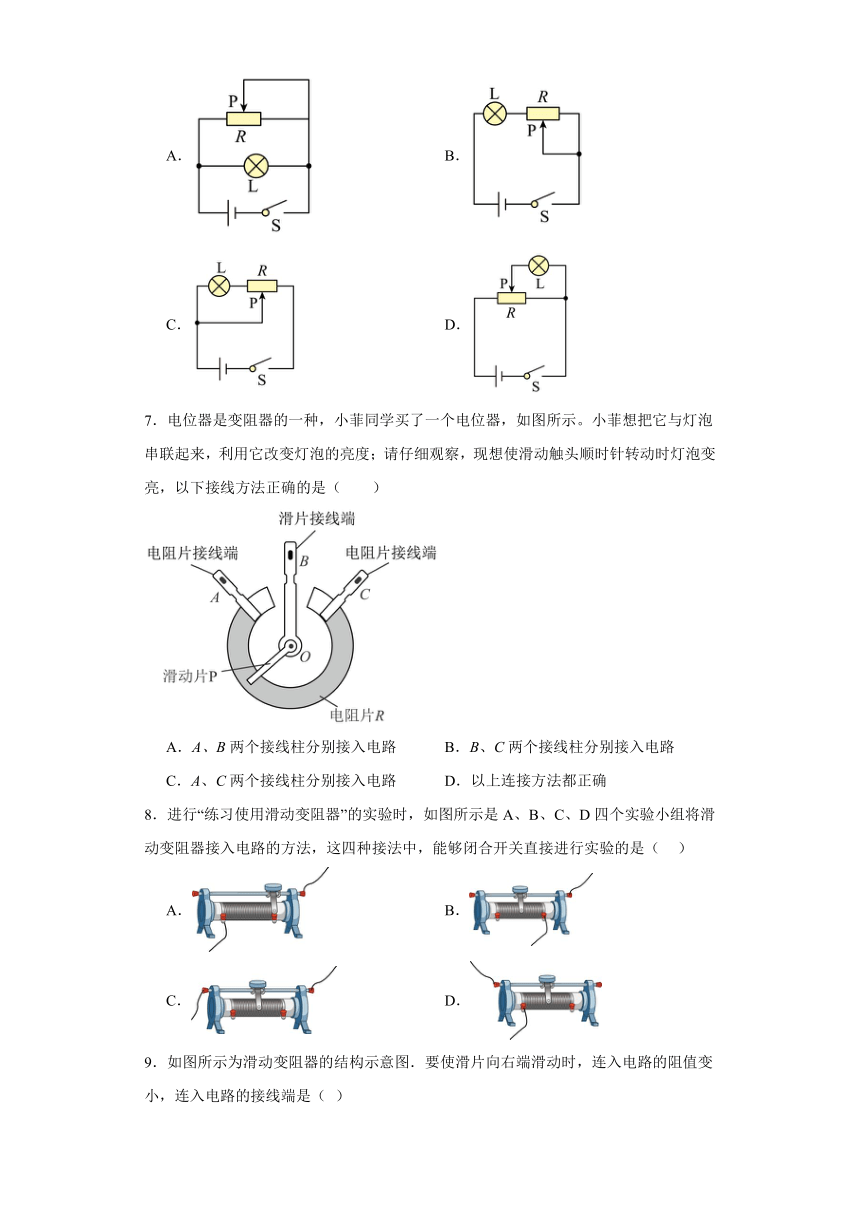

6．如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是
A． B．
C． D．
7．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（　　）

A．A、B两个接线柱分别接入电路 B．B、C两个接线柱分别接入电路
C．A、C两个接线柱分别接入电路 D．以上连接方法都正确
8．进行“练习使用滑动变阻器”的实验时，如图所示是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种接法中，能够闭合开关直接进行实验的是（ ）
A． B．
C． D．

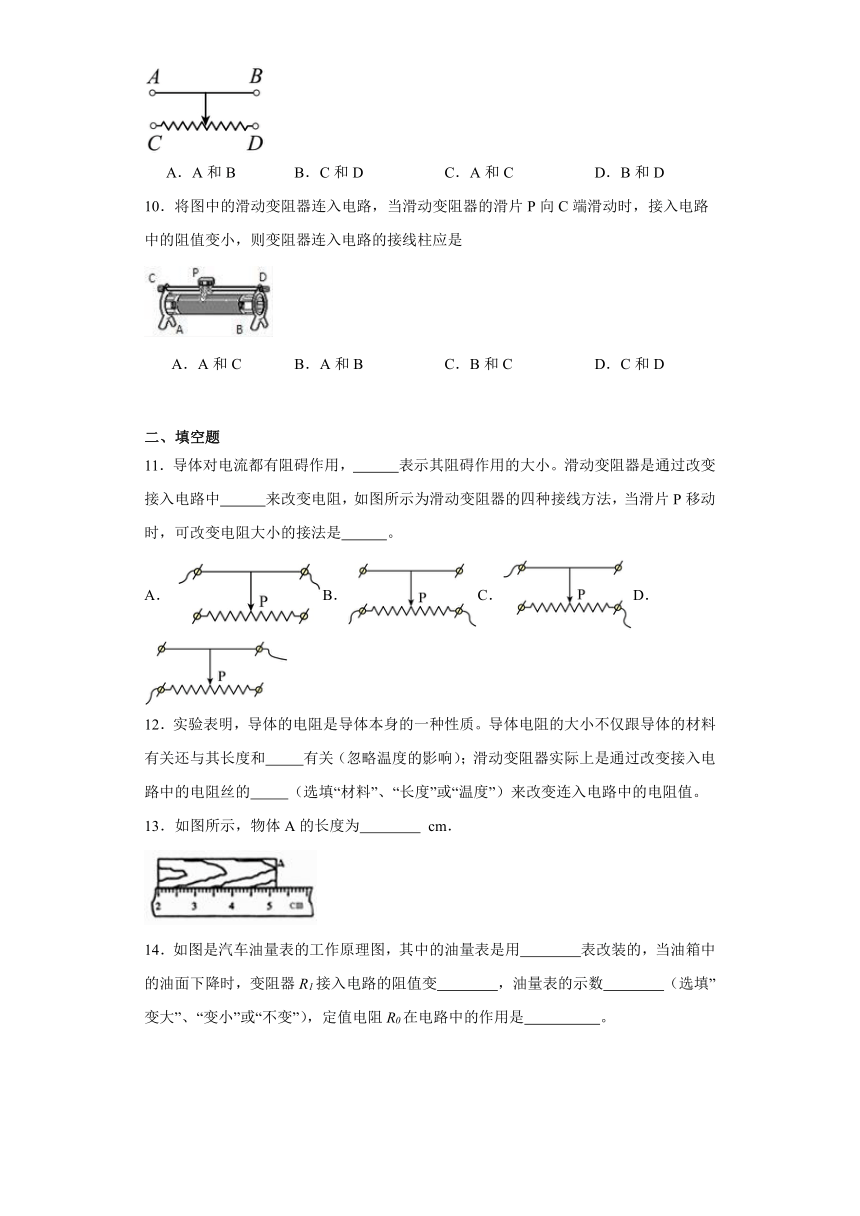

9．如图所示为滑动变阻器的结构示意图．要使滑片向右端滑动时，连入电路的阻值变小，连入电路的接线端是（ ）
A．A和B B．C和D C．A和C D．B和D
10．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是
A．A和C B．A和B C．B和C D．C和D
二、填空题
11．导体对电流都有阻碍作用， 表示其阻碍作用的大小。滑动变阻器是通过改变接入电路中 来改变电阻，如图所示为滑动变阻器的四种接线方法，当滑片P移动时，可改变电阻大小的接法是 。
A． B．C．D．
12．实验表明，导体的电阻是导体本身的一种性质。导体电阻的大小不仅跟导体的材料有关还与其长度和 有关（忽略温度的影响）；滑动变阻器实际上是通过改变接入电路中的电阻丝的 （选填“材料”、“长度”或“温度”）来改变连入电路中的电阻值。
13．如图所示，物体A的长度为 cm．
14．如图是汽车油量表的工作原理图，其中的油量表是用 表改装的，当油箱中的油面下降时，变阻器R1接入电路的阻值变 ，油量表的示数 （选填”变大”、“变小”或“不变”），定值电阻R0在电路中的作用是 。
15．用一电阻箱来调节某灯泡的亮度，则电阻箱应 联接入含灯泡的电路中．如图所示的电阻箱，调节旋盘可以得到范围为 任意整数的电阻值，此时的阻值为 ．
16．滑动变阻器是靠改变 来改变电阻的，从而逐渐改变电路中的电流的．变阻器的”20Ω ”表示的意义是 “0.6A”表示的意义是
17．如图所示，电阻箱的示数为 。
18．如图电阻箱表示的电阻是 欧姆．
三、作图题
19．如图甲是电位器（实质就是滑动变阻器）的示意图，滑片可随转动旋钮改变在电阻丝的位置，从而改变接入电路中阻值的大小。请将该电位器连入乙图，要求顺时针旋转滑片时，灯泡变暗。（要求导线画法横平竖直）
( )
四、实验题
20．如图所示电流表的读数为 ；电压表的读数为 ；电阻箱的读数是 Ω．
试卷第1页，共3页
参考答案：
1．D
2．A
3．D
4．B
5．C
6．D
7．A
8．A
9．D
10．A
11． 电阻 电阻丝的长度 CD
12． 横截面积 长度
13．3.18
14． 电流 大 变小 保护电路
15． 串 0～9999Ω 3608Ω
16． 接入电路电阻丝的长度 滑动变阻器的最大阻值是20Ω 滑动变阻器允许通过的最大电流是2A.
17．4705
18．9886
19．
20． 0.14A 2.5A 7408Ω
