2022-2023学年人教版物理九年级全一册同步新授课件： 第19章《生活用电》章末复习(共20张PPT)

(共20张PPT)
章末复习
第十九章 家庭电路

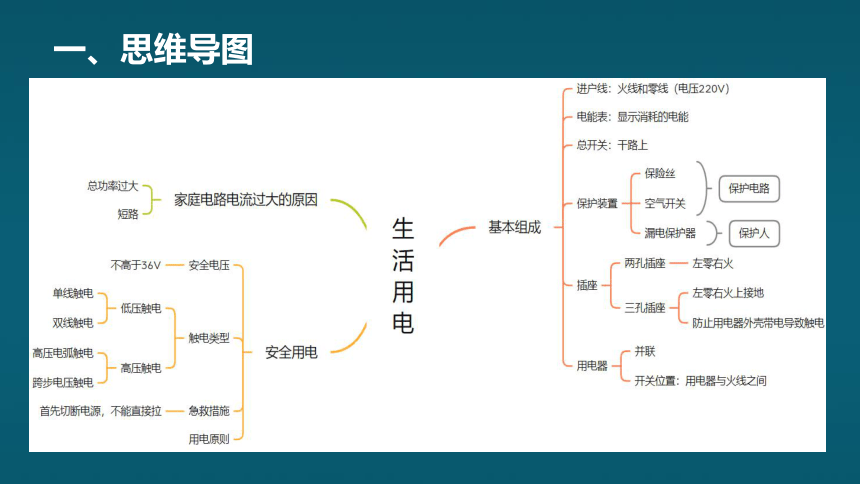

一、思维导图
两根进户线、电能表、总开关、保险装置、用电器、插座等
二、考点突破

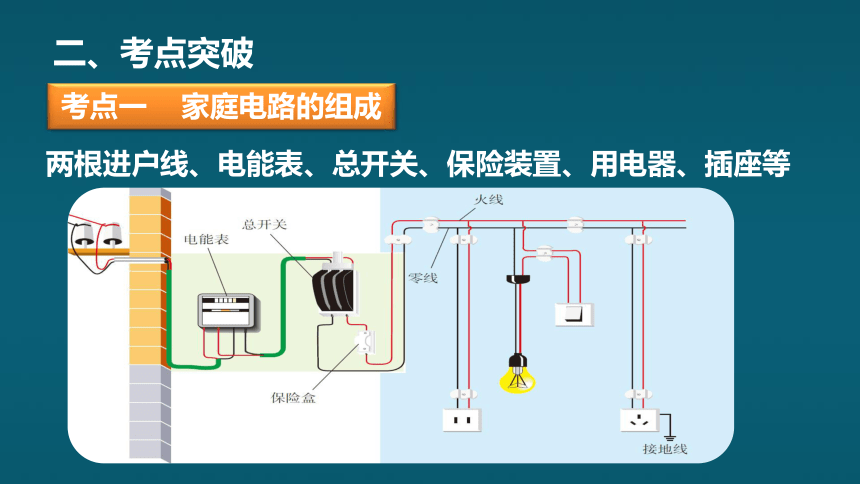

考点一 家庭电路的组成
1.火线和零线
给用户提供家庭电压的线路，火线和零线之间电压________
火线与地线间电压________,零线与地线间电压_______.
辨别火线零线的工具：________
2.电能表
测量家庭电路消耗的总电能，安装在_________
220V
220V
0V
试电笔
干路上

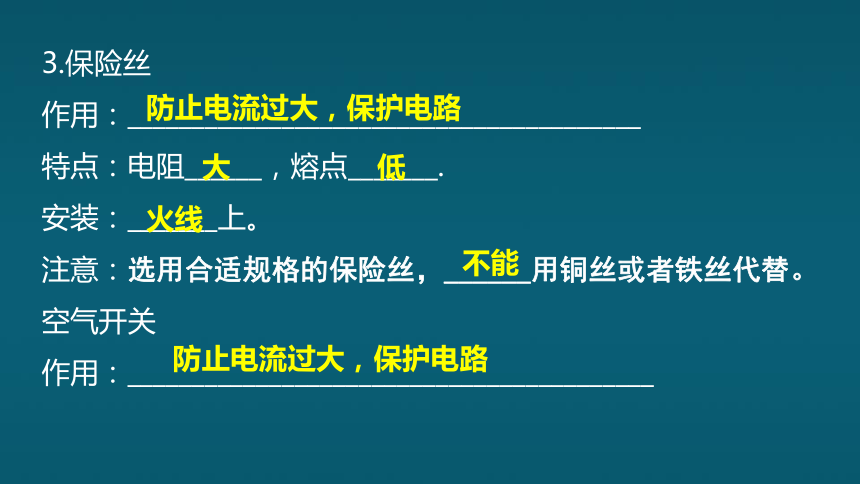

3.保险丝
作用：________________________________________
特点：电阻______，熔点_______.
安装：_______上。
注意：选用合适规格的保险丝，______用铜丝或者铁丝代替。
空气开关
作用：_________________________________________
防止电流过大，保护电路
大
低
火线
不能
防止电流过大，保护电路

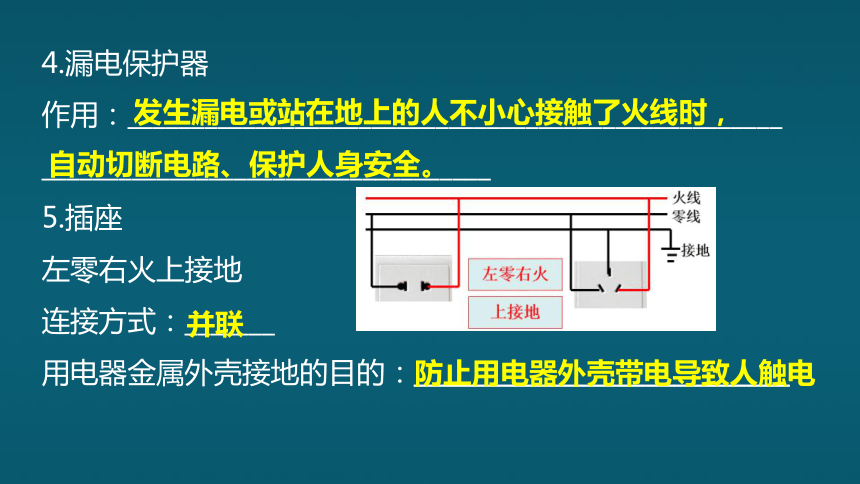

4.漏电保护器
作用：___________________________________________________
___________________________________
5.插座
左零右火上接地
连接方式：_______
用电器金属外壳接地的目的：__________________________
发生漏电或站在地上的人不小心接触了火线时，
自动切断电路、保护人身安全。
并联
防止用电器外壳带电导致人触电

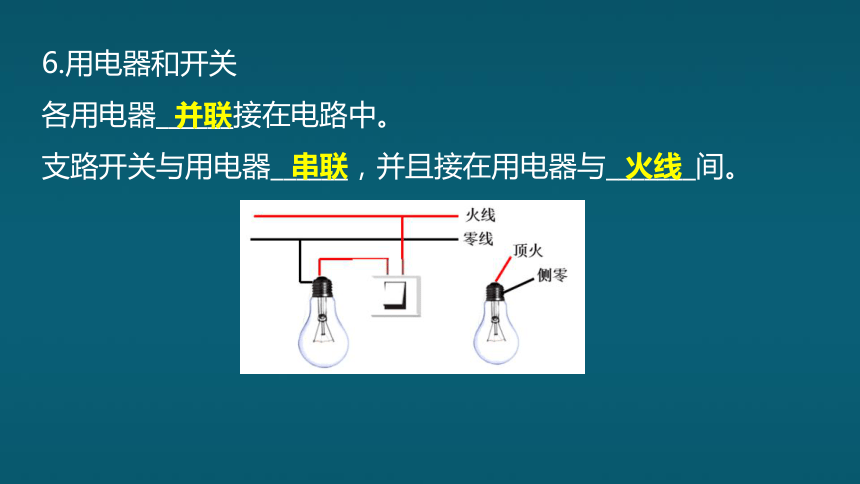

6.用电器和开关
各用电器______接在电路中。
支路开关与用电器______，并且接在用电器与_______间。
并联
串联
火线

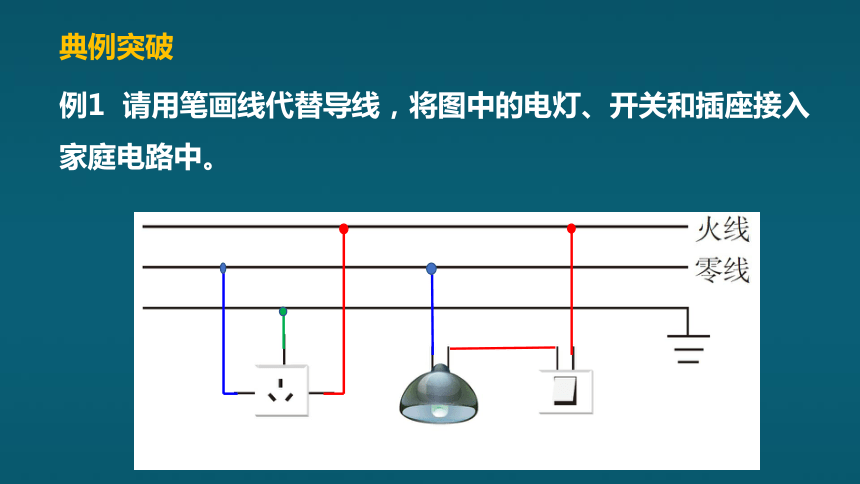

例1 请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
典例突破
例2 如图所示插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（ ）
A.家用电器消耗的电能会增加
B.人接触家用电器外壳时有可能触电
C.家用电器不能正常工作
D.家用电器的使用寿命会缩短
B
1.作用：_________________
2.构造：
考点突破
考点二 试电笔
辨别火线和零线
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
3.使用方法:
用手接触笔尾的金属体，笔尖金属体接触被测电路。
若氖管_______，则接触的是火线，否则为零线。
注意：不能用手接触试电笔的笔尖，以免发生触电事故。
错误使用
正确使用
发光
例1 下列关于试电笔的作用和使用描述正确的是（　　）
A. 试电笔可用来测试物体带正电还是负电
B. 试电笔通常也用来检查电气设备的外壳是否带电
C. 使用时手指不能碰到金属笔卡
D. 使用时人不会触电是因为试电笔氖管中的氖气不会导电
B
典例突破
例2 李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）
A.停电了
B.进户的火线断了
C.火线与零线相碰了
D.零线断了
D
1．______或____________会使电路中电流过大，导致保险丝熔断或空气开关跳闸。
2. 断路时，用电器不工作
3. 漏电时，____________跳闸。
短路
总功率过大
考点三 家庭电路故障
考点突破
漏电保护器
家里一盏电灯突然熄灭，用试电笔分别测试电路中的a、b、c、d 四点，只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线 cd 断路
C
典例突破
考点四 安全用电
考点突破
1.安全电压：________________
2.触电类型：
(1)低压触电：______________和________________
(2)高压触电：______________和________________
3.触电急救措施
首先___________或用________挑开电线，然后进行抢救；
发生火灾时，_______向带电体泼水救火。
不高于36V
单线触电
双线触电
高压电弧触电
跨步电压触电
切断电源
绝缘体
不能
4.安全用电
（1）“四不”“两要”原则
不接触低压带电体，不靠近高压带电体
不弄湿用电器，不损坏绝缘层
更换灯泡要先断开开关
各元件达到使用寿命要及时更换
（2）电路安装原则
保险丝和开关安装在________上；
有金属外壳的用电器要使用________插座。
火线
三孔
典例突破
例1.以下做法，正确的是（ ）
A.用剪刀或绝缘柄破损的钳子剪带电的导线
B.电线上晾衣服
C.发现有人触电时应立即用手将触电者拉离带电体
D.输电线的断头落在地上不要靠近，更不要去拾
D
例2 如图所示的带电操作中，不会发生触电事故的是（ ）
A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线
B
例3.下列家庭用电的做法正确的是（ ）
A.导线直接插入插座 B.手拿测电笔金属杆
C.湿手拔插头 D.用电器外壳接地
D
