4.5探究凸透镜成像规律

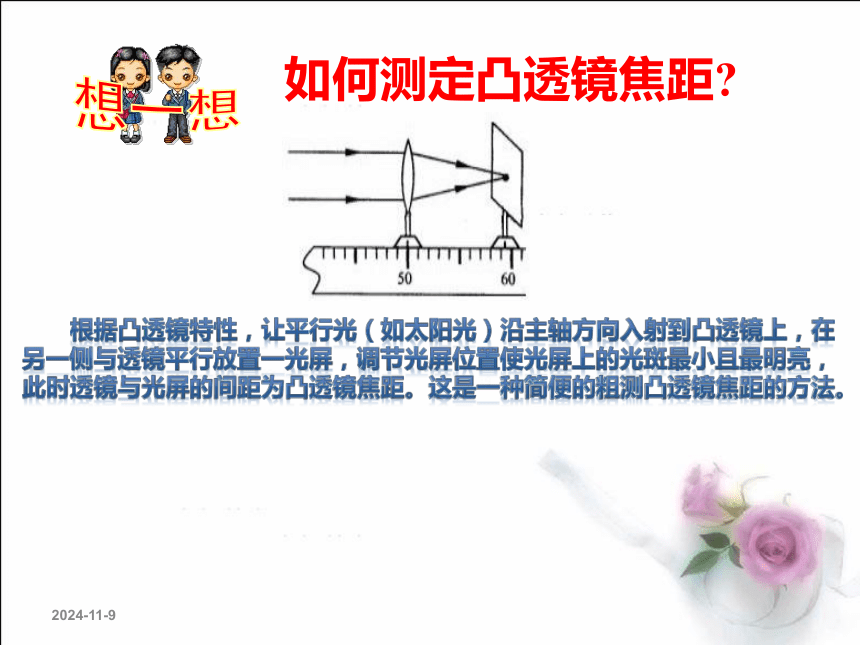

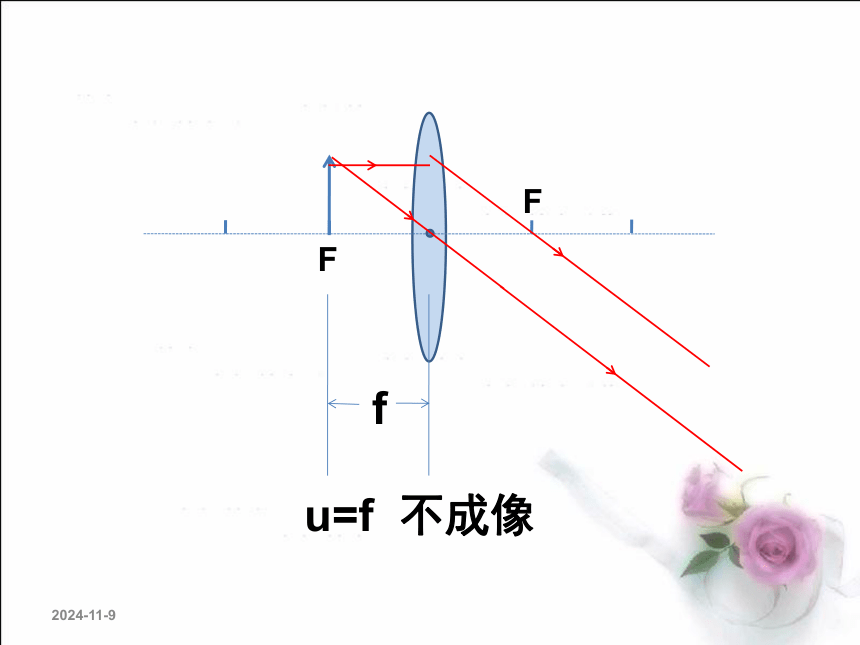

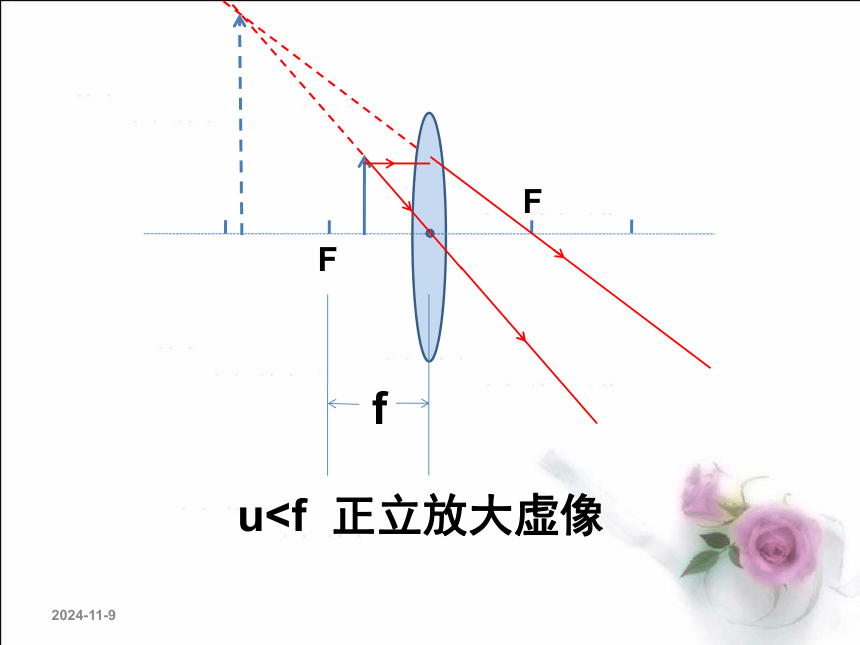

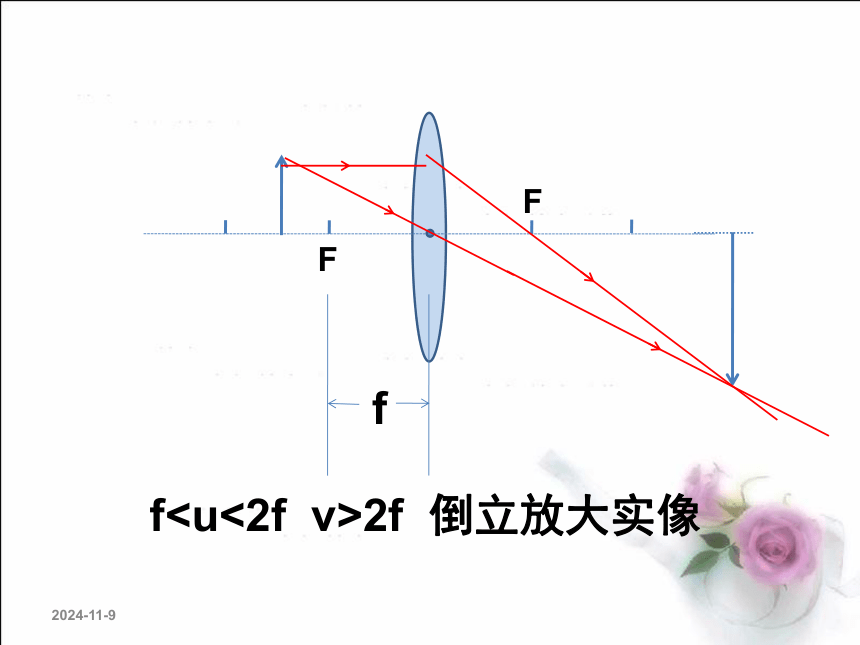

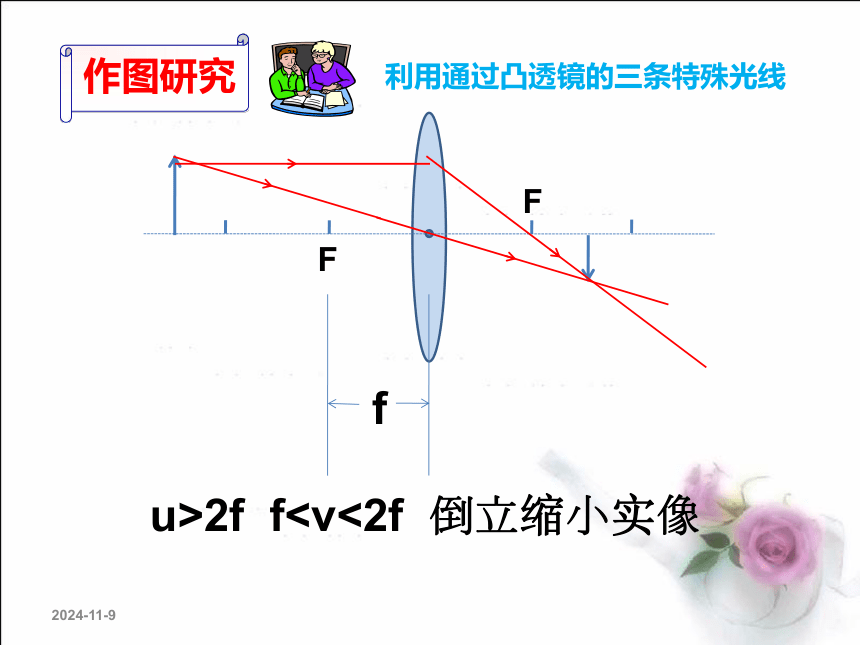

课件21张PPT。五 探究凸透镜成像的规律第四章 透镜及其应用2018-12-26提出猜想凸透镜成像可能与__________________有关。物体到透镜的距离 2018-12-26如何测定凸透镜焦距?　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。 2018-12-26u>2f f2f 倒立放大实像 2018-12-26u=f 不成像 2018-12-26u 什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧2018-12-26实验思考4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？物距减少 像距增大
即物像同方向移动
像跟着物体在移动2018-12-26?　　凸透镜成像规律可用简要归纳成下面几句话：一倍焦距分虚实；二倍焦距分大小;

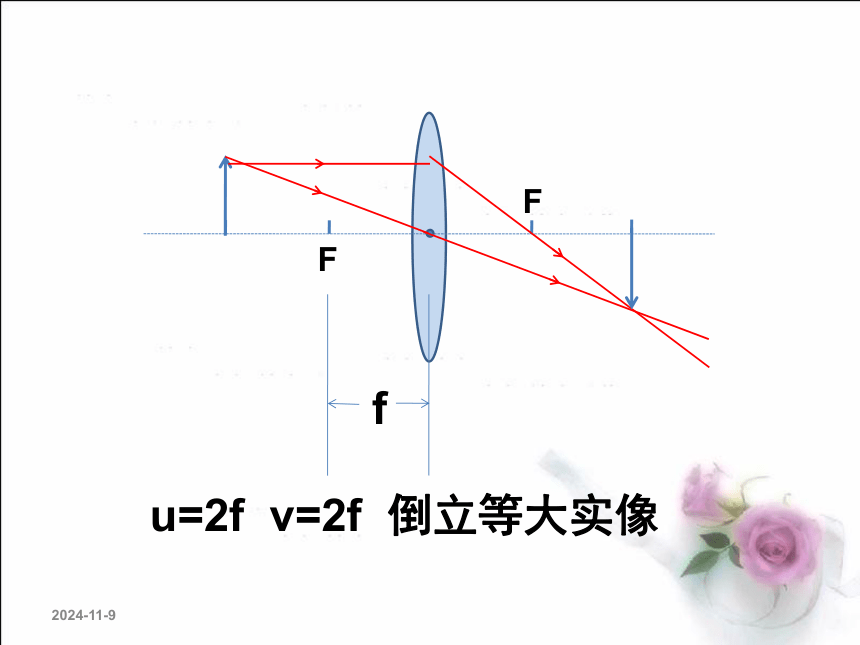

二倍焦点物像等；实像总是异侧倒；
虚像总是同侧正；物近像远像变大;
物远像近像变小；像的大小像距定；
像儿跟着物体跑。2018-12-26例：如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
ca2018-12-262、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。cd e2018-12-26例： 在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）A 倒立放大的实像B 倒立缩小的实像C 正立放大的实像D 正立放大的虚像A2018-12-26例: 一个物体到凸透镜的距离是30cm时，在
光屏上得到一个放大的实像，若把物体沿凸
透镜的主光轴移到距凸透镜65cm处，则成像
的情况是 ( ) 解析： 凸透镜所成像的性质与物距有关，由第一次成倒立放大的实像可知：f2f。所以成倒立缩小的实像。倒立缩小的实像再见
