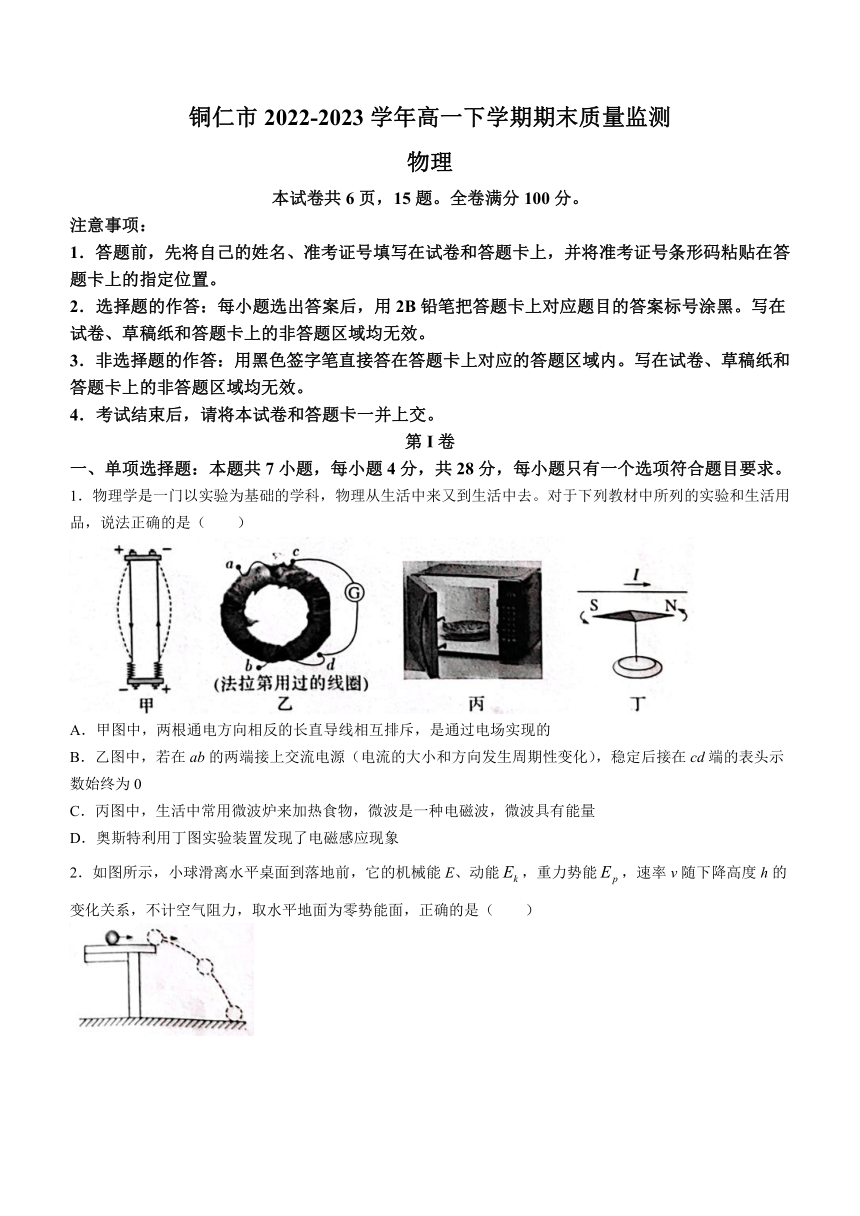

铜仁市2022-2023学年高一下学期期末质量监测
物理
本试卷共6页，15题。全卷满分100分。
注意事项：
1．答题前，先将自己的姓名、准考证号填写在试卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。写在试卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用黑色签字笔直接答在答题卡上对应的答题区域内。写在试卷、草稿纸和答题卡上的非答题区域均无效。
4．考试结束后，请将本试卷和答题卡一并上交。
第I卷
一、单项选择题：本题共7小题，每小题4分，共28分，每小题只有一个选项符合题目要求。
1．物理学是一门以实验为基础的学科，物理从生活中来又到生活中去。对于下列教材中所列的实验和生活用品，说法正确的是（ ）
A．甲图中，两根通电方向相反的长直导线相互排斥，是通过电场实现的
B．乙图中，若在ab的两端接上交流电源（电流的大小和方向发生周期性变化），稳定后接在cd端的表头示数始终为0
C．丙图中，生活中常用微波炉来加热食物，微波是一种电磁波，微波具有能量
D．奥斯特利用丁图实验装置发现了电磁感应现象

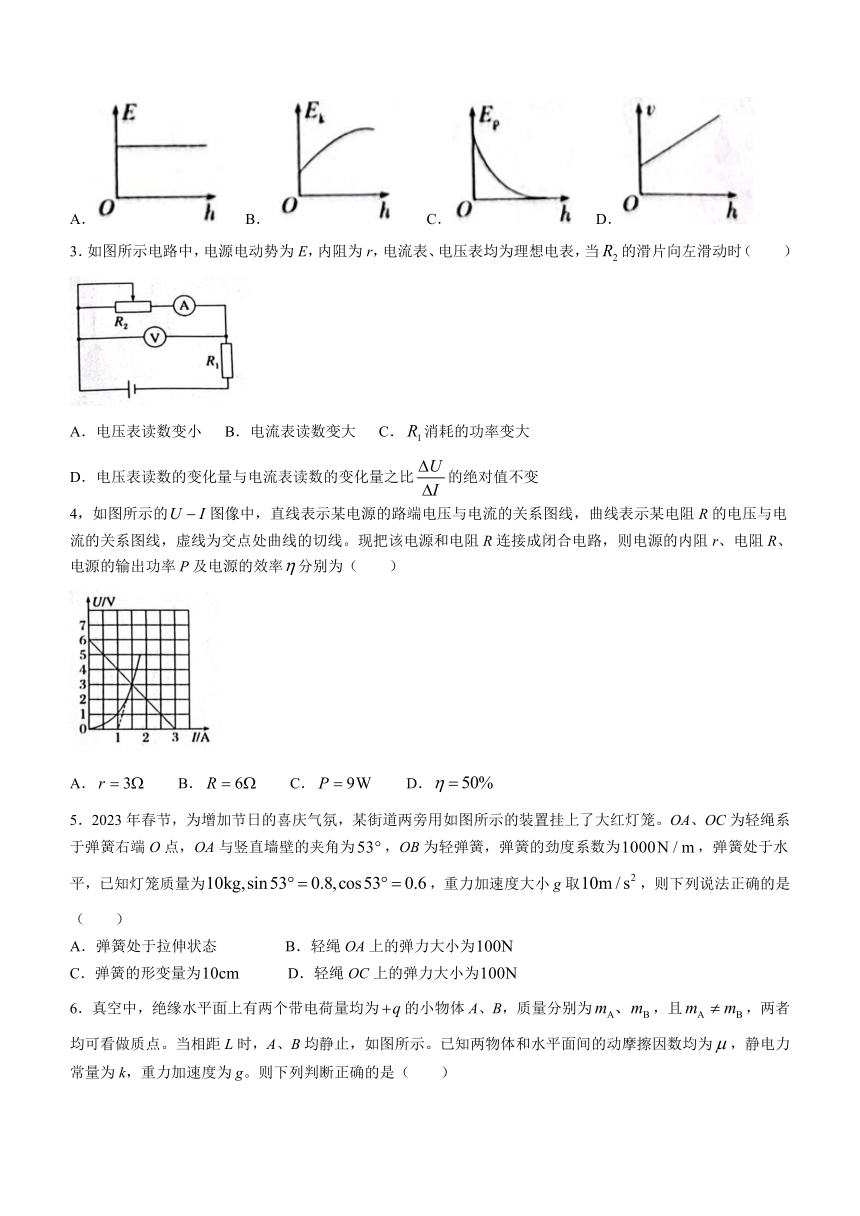

2．如图所示，小球滑离水平桌面到落地前，它的机械能E、动能，重力势能，速率v随下降高度h的变化关系，不计空气阻力，取水平地面为零势能面，正确的是（ ）
A． B． C． D．
3．如图所示电路中，电源电动势为E，内阻为r，电流表、电压表均为理想电表，当的滑片向左滑动时（ ）
A．电压表读数变小 B．电流表读数变大 C．消耗的功率变大
D．电压表读数的变化量与电流表读数的变化量之比的绝对值不变
4，如图所示的图像中，直线表示某电源的路端电压与电流的关系图线，曲线表示某电阻R的电压与电流的关系图线，虚线为交点处曲线的切线。现把该电源和电阻R连接成闭合电路，则电源的内阻r、电阻R、电源的输出功率P及电源的效率分别为（ ）
A． B． C． D．
5．2023年春节，为增加节日的喜庆气氛，某街道两旁用如图所示的装置挂上了大红灯笼。OA、OC为轻绳系于弹簧右端O点，OA与竖直墙壁的夹角为，OB为轻弹簧，弹簧的劲度系数为，弹簧处于水平，已知灯笼质量为，重力加速度大小g取，则下列说法正确的是（ ）
A．弹簧处于拉伸状态 B．轻绳OA上的弹力大小为
C．弹簧的形变量为 D．轻绳OC上的弹力大小为

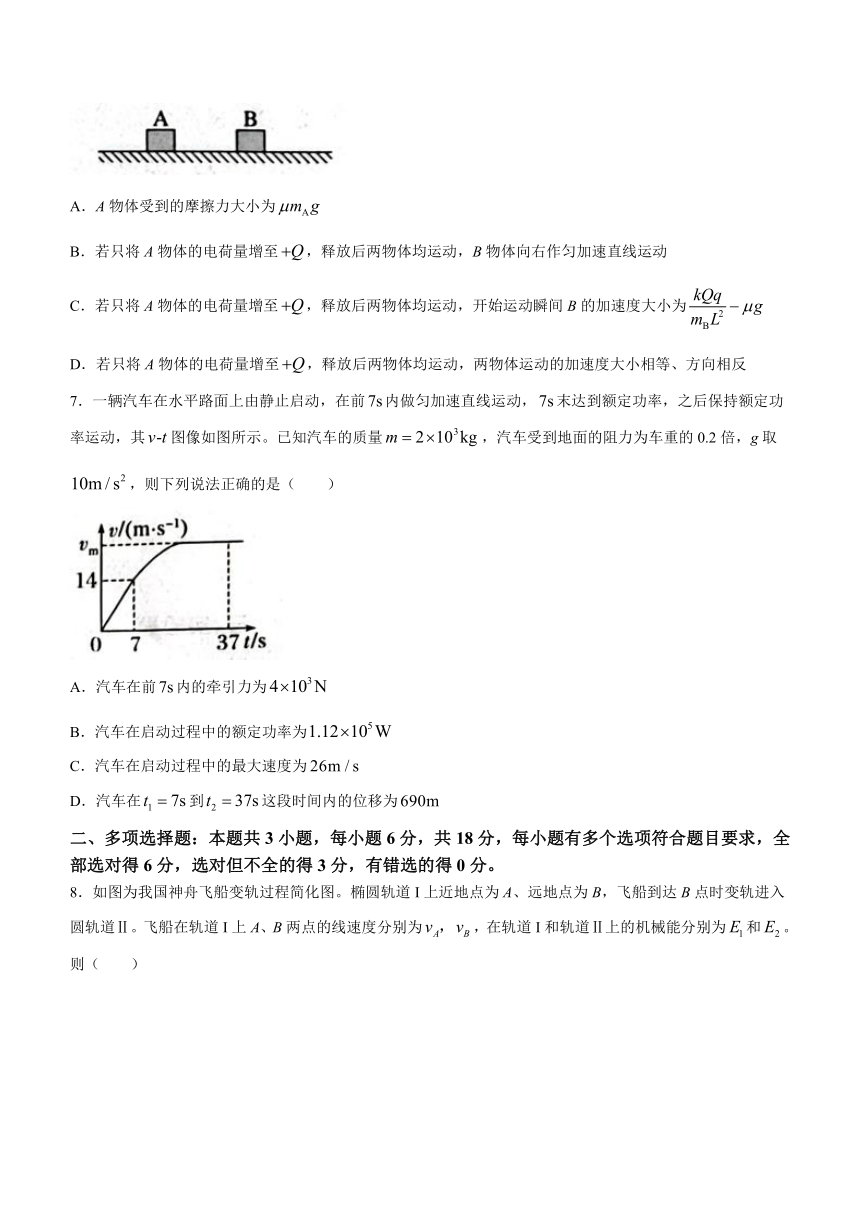

6．真空中，绝缘水平面上有两个带电荷量均为的小物体A、B，质量分别为，且，两者均可看做质点。当相距L时，A、B均静止，如图所示。已知两物体和水平面间的动摩擦因数均为，静电力常量为k，重力加速度为g。则下列判断正确的是（ ）
A．A物体受到的摩擦力大小为
B．若只将A物体的电荷量增至，释放后两物体均运动，B物体向右作匀加速直线运动
C．若只将A物体的电荷量增至，释放后两物体均运动，开始运动瞬间B的加速度大小为
D．若只将A物体的电荷量增至，释放后两物体均运动，两物体运动的加速度大小相等、方向相反
7．一辆汽车在水平路面上由静止启动，在前内做匀加速直线运动，末达到额定功率，之后保持额定功率运动，其图像如图所示。已知汽车的质量，汽车受到地面的阻力为车重的0.2倍，g取，则下列说法正确的是（ ）
A．汽车在前内的牵引力为
B．汽车在启动过程中的额定功率为
C．汽车在启动过程中的最大速度为
D．汽车在到这段时间内的位移为
二、多项选择题：本题共3小题，每小题6分，共18分，每小题有多个选项符合题目要求，全部选对得6分，选对但不全的得3分，有错选的得0分。

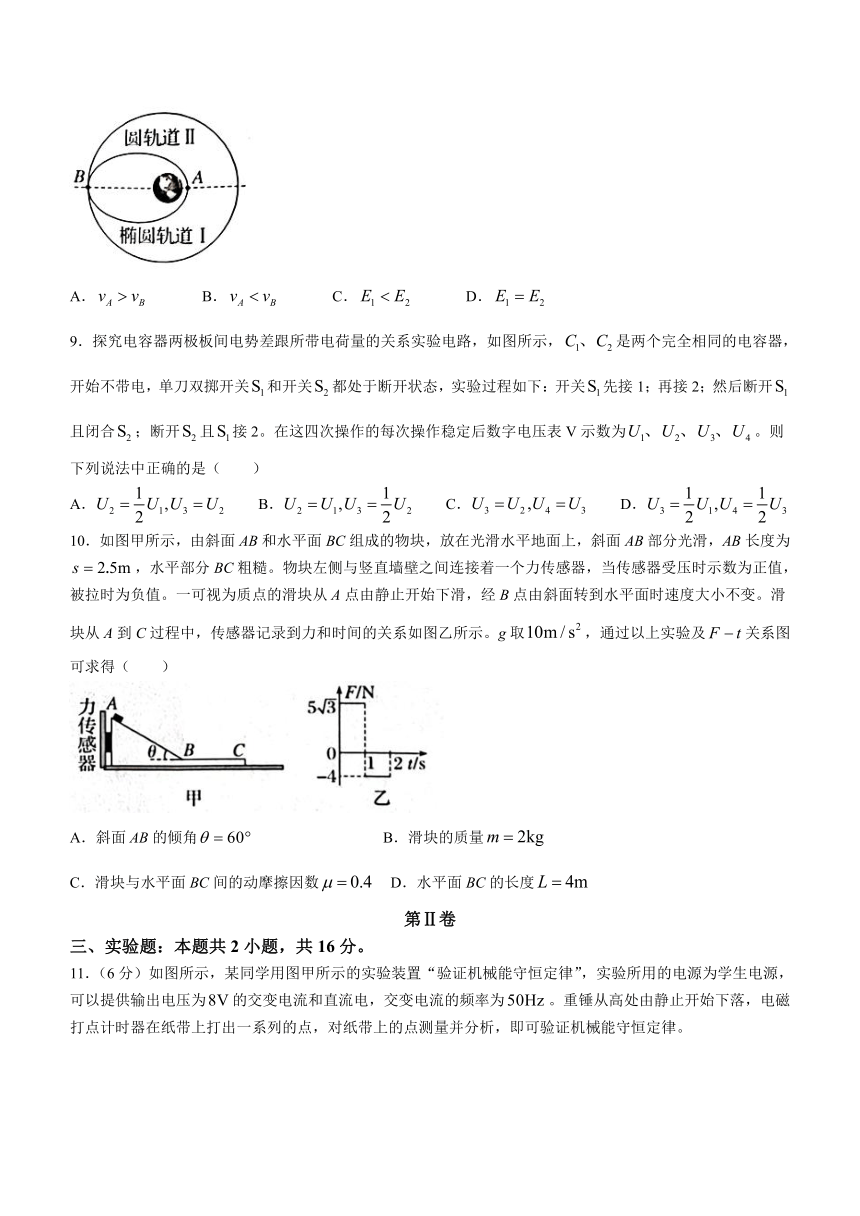

8．如图为我国神舟飞船变轨过程简化图。椭圆轨道I上近地点为A、远地点为B，飞船到达B点时变轨进入圆轨道Ⅱ。飞船在轨道I上A、B两点的线速度分别为，在轨道I和轨道Ⅱ上的机械能分别为和。则（ ）
A． B． C． D．
9．探究电容器两极板间电势差跟所带电荷量的关系实验电路，如图所示，是两个完全相同的电容器，开始不带电，单刀双掷开关和开关都处于断开状态，实验过程如下：开关先接1；再接2；然后断开且闭合；断开且接2。在这四次操作的每次操作稳定后数字电压表V示数为。则下列说法中正确的是（ ）
A． B． C． D．
10．如图甲所示，由斜面AB和水平面BC组成的物块，放在光滑水平地面上，斜面AB部分光滑，AB长度为，水平部分BC粗糙。物块左侧与竖直墙壁之间连接着一个力传感器，当传感器受压时示数为正值，被拉时为负值。一可视为质点的滑块从A点由静止开始下滑，经B点由斜面转到水平面时速度大小不变。滑块从A到C过程中，传感器记录到力和时间的关系如图乙所示。g取，通过以上实验及关系图可求得（ ）
A．斜面AB的倾角 B．滑块的质量
C．滑块与水平面BC间的动摩擦因数 D．水平面BC的长度
第Ⅱ卷
三、实验题：本题共2小题，共16分。

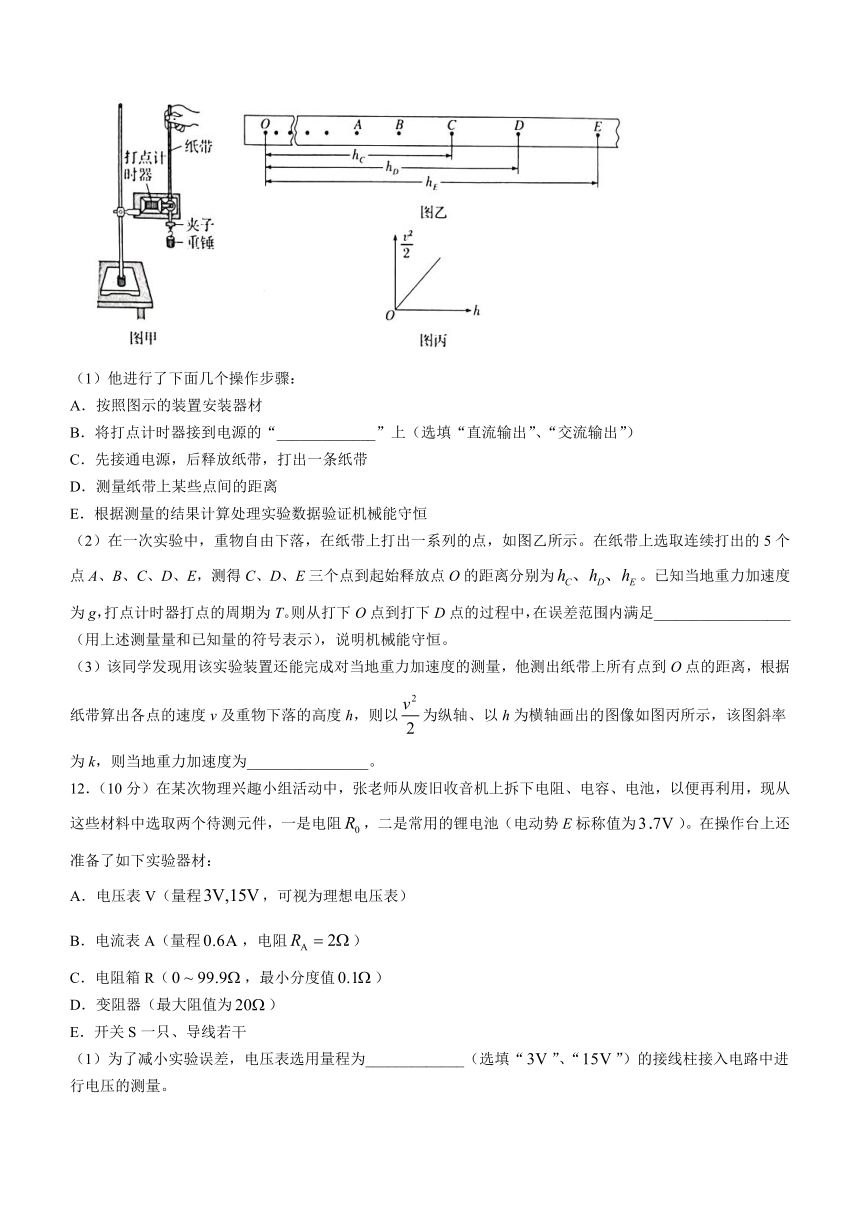

11．（6分）如图所示，某同学用图甲所示的实验装置“验证机械能守恒定律”，实验所用的电源为学生电源，可以提供输出电压为的交变电流和直流电，交变电流的频率为。重锤从高处由静止开始下落，电磁打点计时器在纸带上打出一系列的点，对纸带上的点测量并分析，即可验证机械能守恒定律。
（1）他进行了下面几个操作步骤：
A．按照图示的装置安装器材
B．将打点计时器接到电源的“_____________”上（选填“直流输出”、“交流输出”）
C．先接通电源，后释放纸带，打出一条纸带
D．测量纸带上某些点间的距离
E．根据测量的结果计算处理实验数据验证机械能守恒
（2）在一次实验中，重物自由下落，在纸带上打出一系列的点，如图乙所示。在纸带上选取连续打出的5个点A、B、C、D、E，测得C、D、E三个点到起始释放点O的距离分别为。已知当地重力加速度为g，打点计时器打点的周期为T。则从打下O点到打下D点的过程中，在误差范围内满足__________________（用上述测量量和已知量的符号表示），说明机械能守恒。
（3）该同学发现用该实验装置还能完成对当地重力加速度的测量，他测出纸带上所有点到O点的距离，根据纸带算出各点的速度v及重物下落的高度h，则以为纵轴、以h为横轴画出的图像如图丙所示，该图斜率为k，则当地重力加速度为________________。
12．（10分）在某次物理兴趣小组活动中，张老师从废旧收音机上拆下电阻、电容、电池，以便再利用，现从这些材料中选取两个待测元件，一是电阻，二是常用的锂电池（电动势E标称值为）。在操作台上还准备了如下实验器材：
A．电压表V（量程，可视为理想电压表）
B．电流表A（量程，电阻）
C．电阻箱R（，最小分度值）
D．变阻器（最大阻值为）
E．开关S一只、导线若干
（1）为了减小实验误差，电压表选用量程为_____________（选填“”、“”）的接线柱接入电路中进行电压的测量。
（2）为了测定电阻的阻值，小组的一位成员设计了如图a所示的电路原理图，电源用待测的锂电池，当电流表示数为时，电压表示数如图b所示，读数为V，由此可求得__________．
（3）实验操作过程中，电流表A不小心损坏了。小组同学经过讨论利用余下的器材设计了如图c所示电路测量锂电池的电动势E和内阻r。多次改变电阻箱R，读出电压U，根据测得的数据作出。图像如图d所示，由图求得纵轴截距为b，图像斜率为k，电阻已知，则电源电动势________，电池内阻________。（均只能用题目中给定的字母表示）
四、解答题：本题共3小题，共38分。
13．（9分）在铜仁市碧江区恐龙乐园有一项很受欢迎的娱乐项目滑草，游戏者乘坐滑草板从倾斜轨道顶端由静止出发，随着速度变大，往往让体验者感受到紧张和刺激，最后通过水平轨道减速到零。为了研究这个过程中的运动情况，某同学亲自参与了该项目的游戏并做了一些数据记录：他用手机记录了自己从斜轨道最高点静止出发到斜面底端B点的时间为，通过询问工作人员他得知了倾斜轨道的长度为，他测量了自己在水平轨道上做减速运动的位移大小为，最后他对自己的运动过程做了简化处理：如图所示，把自己和滑草板看成质点，把整个运动过程看成沿斜直轨道AB的匀加速直线运动和水平直轨道的匀减速直线运动，不计通过B点前后瞬间的能量损失，整个运动过程中的滑动摩擦因数处处相同，重力加速度大小取。根据这个简化和他前面已知的数据。
请求解以下问题：
（1）该同学在B点的速度大小；
（2）滑草板与草轨道的滑动摩擦因数。
14．（13分）抛石机是古代战场的破城重器（如图甲），可简化为图乙所示。将石块放在长臂A端的半球形凹槽（内壁视为光滑）内，在短臂B端挂上重物，将A端拉至地面然后突然释放，假设石块运动到竖直上方最高点P时被水平抛出。已知转轴O到地面的距离，OB略小于h，，石块质量（可视为质点），测得从P点抛出后的水平射程为，不计空气阻力和所有摩擦，取，
求：
（1）石块落地时速度的大小；
（2）石块到达最高点P时对凹槽压力的大小及方向。
15．（16分）如图所示，有四块长的矩形金属薄板M、N、P、Q，其中M、N正中间均开有小孔且竖直平行放置，间距，P、Q水平平行放置，间距也为；金属板M和N接电源两极，电源电压；金属板P和Q接另一电源，电压可在之间任意调节；装置右侧的足够大的荧光屏与水平面成的夹角，过金属板M正中心和荧光屏正中心的线段的长度。一群比荷为的带正电粒子从小孔O处飘入（初速度为零），不计粒子受到的重力及粒子间的相互作用，单个粒子在金属板间运动的过程中板间电压不变，忽略极板的边缘效应。
求：
（1）粒子进入偏转电场时的速度大小；
（2）粒子在金属板P、Q之间的最大偏转距离y；
（3）荧光屏上有粒子打到的区域的长度L。
铜仁市2022-2023学年高一下学期期末质量监测
物理参考答案
一、单项选择题：本题共7小题，每小题4分，共28分，每小题只有一个选项符合题目要求。
题号 1 2 3 4 5 6 7
答案 C A D D D C B
二、多项选择题：本题共3小题，每小题6分，共18分，每小题有多个选项符合题目要求，全部选对得6分，选对但不全的得3分，有错选的得0分。
题号 8 9 10
答案 AC AD BD
三、实验题：本题共2小题，共16分。
11.(每空2分，共6分）
（1）交流输出 （2） （3）k
12. (每空2分，共10分）
（1）3V （2）2.80、 5或5.0 （3）、
四、解答题：本题共3小题，共38分。
13．（9分）
（1）该同学在AB段做匀加速直线运动，根据位移公式有
......2分
解得 ......1分
根据速度公式有
......1分
解得 ......1分
（2）该同学在BC段做匀减速直线运动，根据速度位移公式，有
......1分
解得 ......1分
根据牛顿第二定律
......1分
解得....1分
14.（13分）
（1）石块从P点抛出后做平抛运动，竖直方向有
......2分
解得 ......1分
石块从P点抛出到达地面过程中，水平方向有
......1分
解得 ......1分
石块落地时竖直方向的速度大小为
......1分
解得 ......1分
石块落地时速度的大小为
......1分
解得 ......1分
（2）石块到达最高点P时，根据牛顿第二定律有
......1分
代入数据求得凹槽对石块的压力大小为
......1分
根据牛顿第三定律可知石块对凹槽压力的大小为
......1分
方向竖直向上 ......1分
15．（16分）
（1）根据动能定理有
......2分
解得
......1分
（2）粒子在金属板P、Q之间作类平抛运动，当PQ间加最大电压=200V时，粒子在金属板P、Q之间的偏转距离y最大，则
......1分
......2分
......2分
联立解得
......1分
（3）当PQ间加最大电压=200V时，设粒子的最大速度偏角为，则
......1分
......1分
联立解得 ......1分
故 ......1分
有粒子打到荧光屏的区域如图所示，由几何关系得
......2分
解得 L=6m ......1分
因此荧光屏上有粒子打到的区域的长度为6m
