三视图1[下学期]

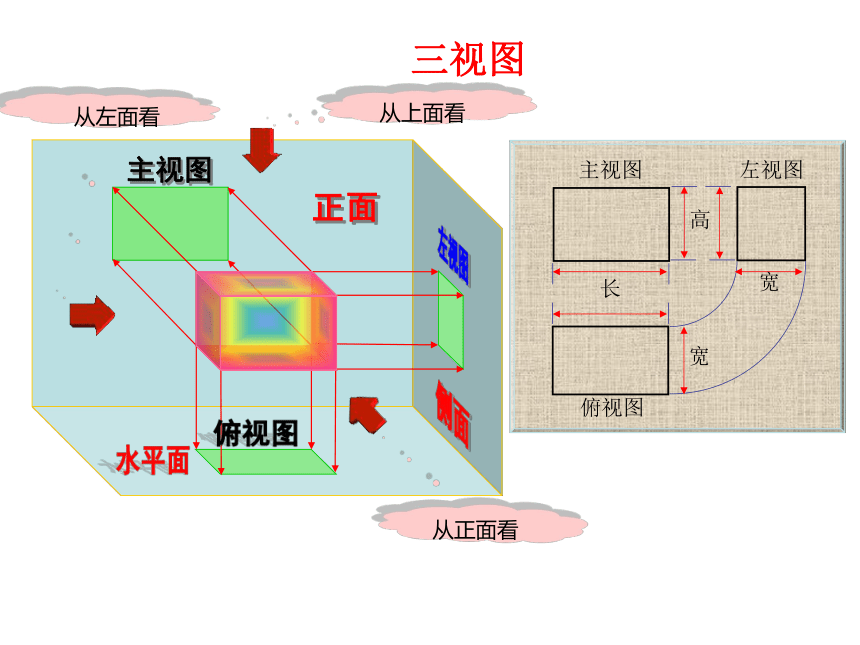

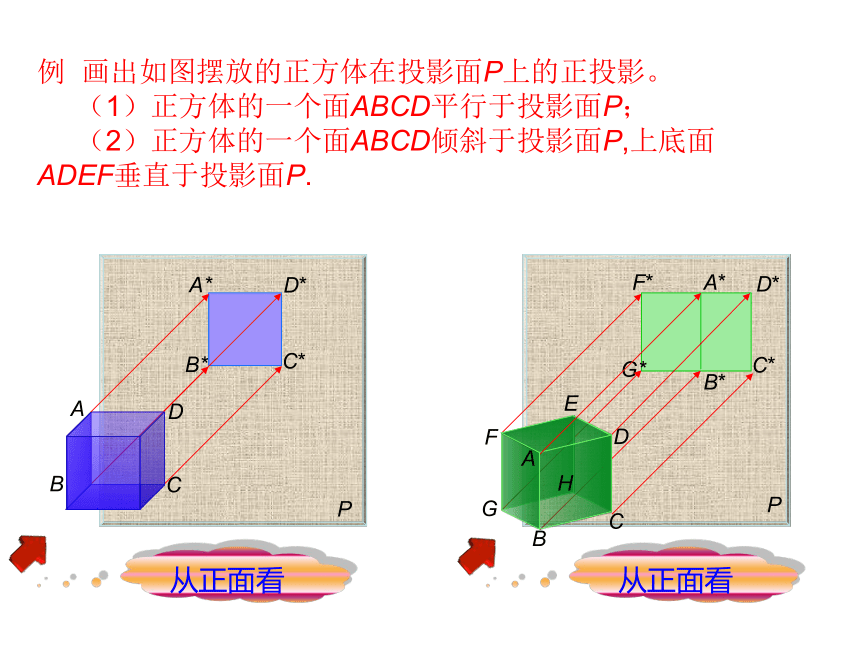

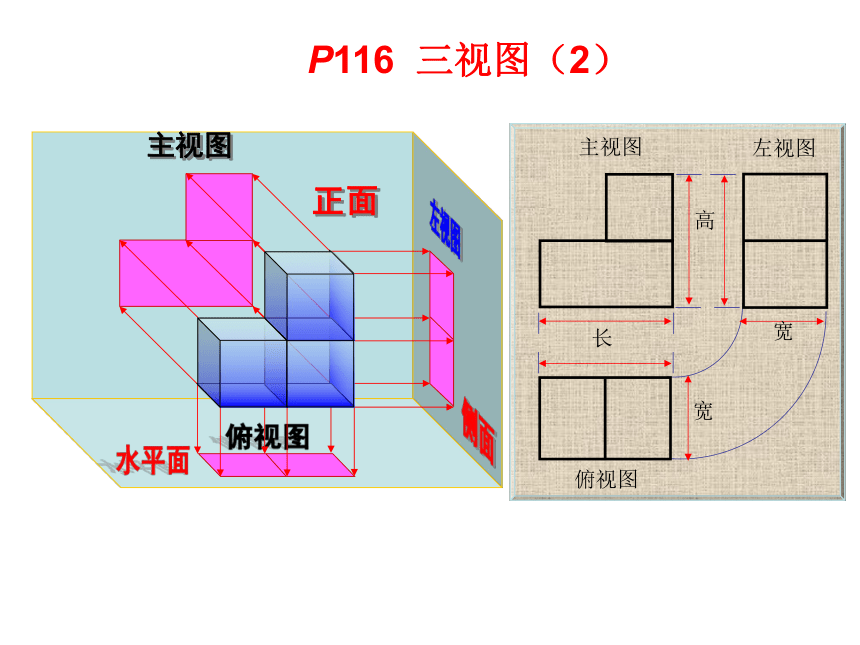

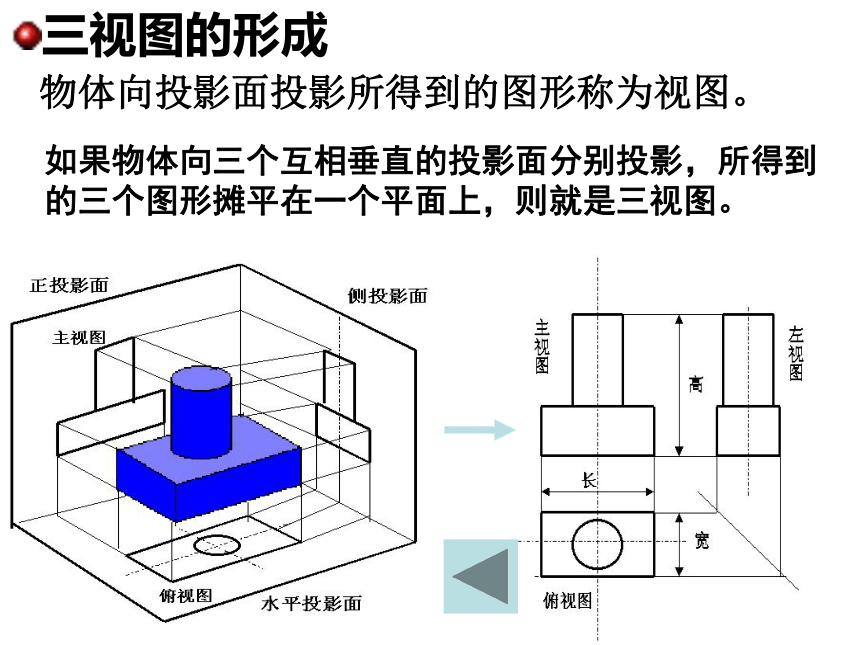

课件13张PPT。投影和视图义务教育课程标准试验教科书九年级 下册ABCDA*B*C*D*PBCDEFGF*A*D*C*B*G*P例 画出如图摆放的正方体在投影面P上的正投影。 （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P,上底面ADEF垂直于投影面P.AH从正面看从正面看主视图主视图俯视图左视图正面从上面看从正面看从左面看三视图左视图侧面水平面俯视图长对正,高平齐,宽相等.主视图主视图左视图正面P116 三视图（2）左视图侧面水平面俯视图俯视图三视图的形成物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三视图的对应规律俯视图和左视图主视图和俯视图主视图和左视图----长对齐----高对齐----宽对齐你能想象出下面各几何体的主视图,左视图,俯视图吗？画出图中的几何体的三视图：回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图

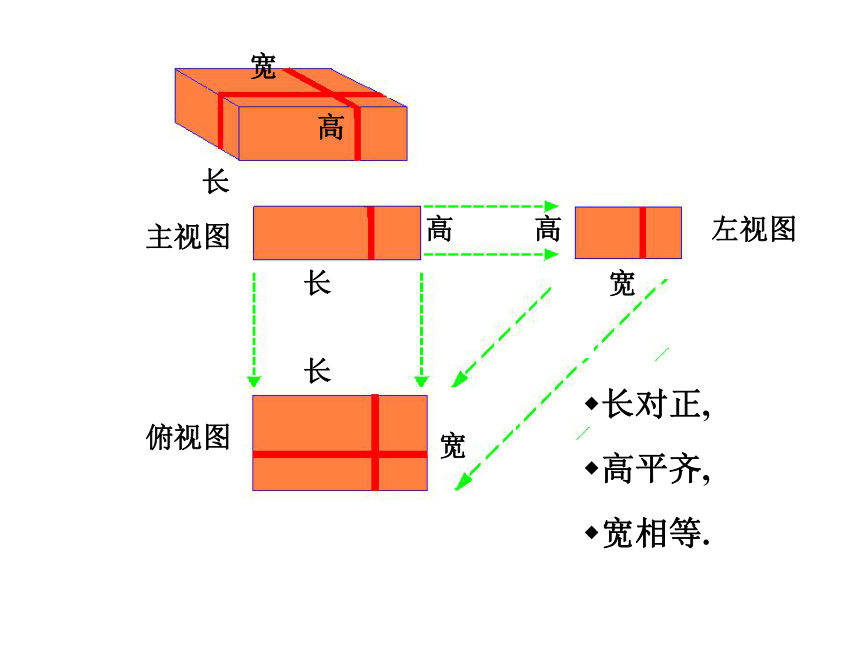

画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
