第五节 测量电压
第二课时 串、并联电路的电压规律
新课导入

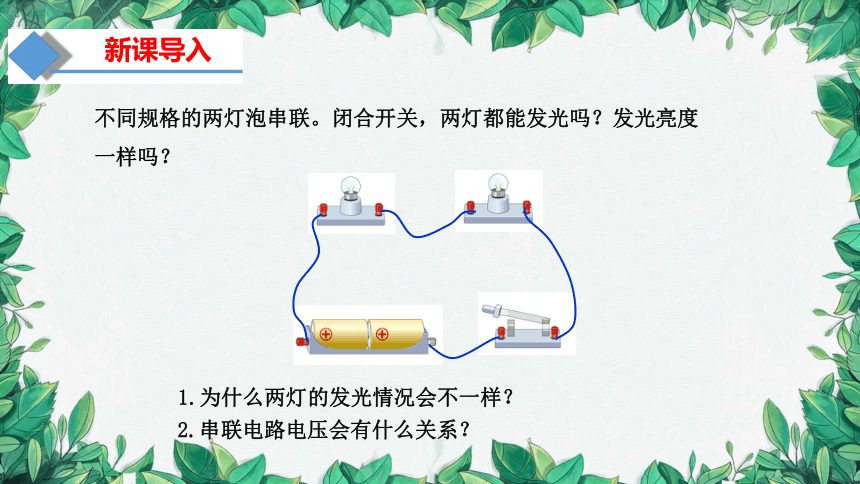

不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
2.串联电路电压会有什么关系？
1.为什么两灯的发光情况会不一样？

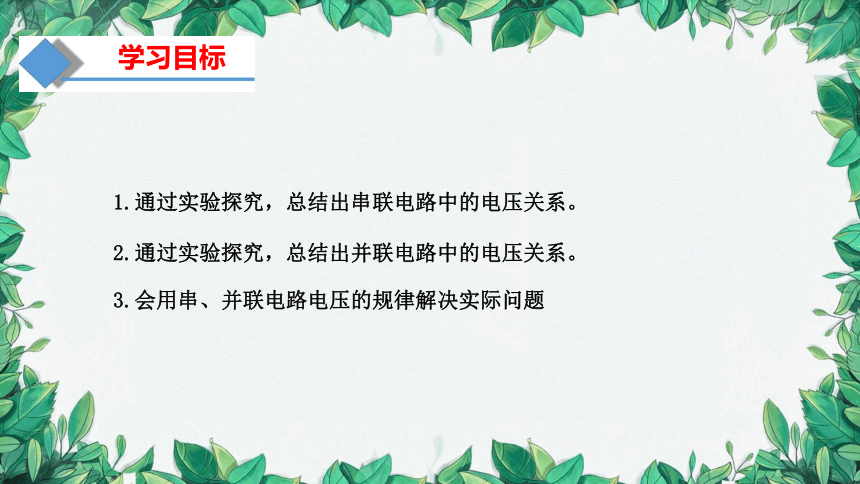

学习目标
1.通过实验探究，总结出串联电路中的电压关系。
2.通过实验探究，总结出并联电路中的电压关系。
3.会用串、并联电路电压的规律解决实际问题
一、探究串联电路电压的规律
课堂探究

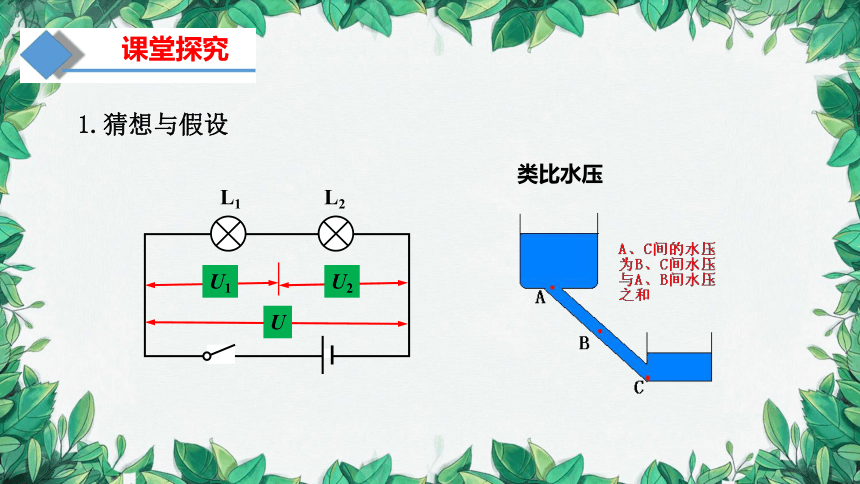

L2
L1
U
U1
U2
类比水压
1.猜想与假设
设计实验电路并画出电路图。
2.设计实验

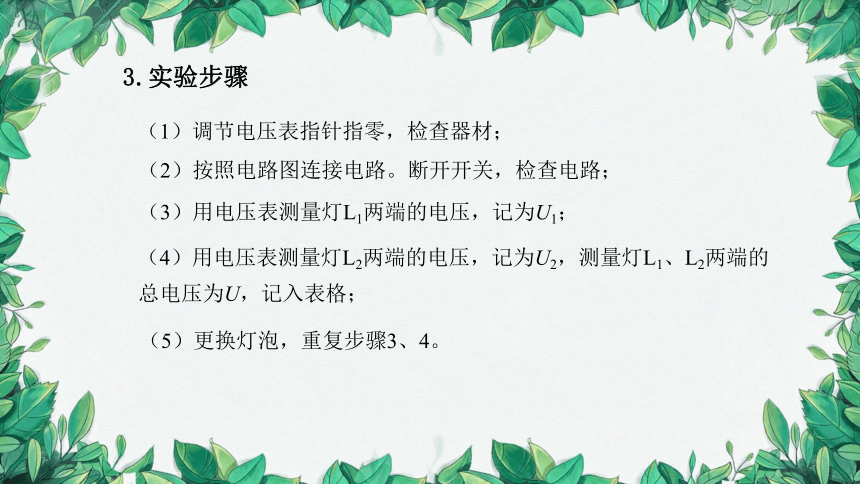

（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤3、4。
3.实验步骤
L1
L2
L1
L2
②测灯L2两端的电压
①测灯L1两端的电压
4.进行实验
L1
L2
④测电源两端电压
③测串联电路两端电压
L1
L2
实验次序 L1 两端的电压U1/ V L2 两端的电压U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V
1
2
3
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
5.实验数据
串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
6.结论
例 题
如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下一步应该做的是　(　　)
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
二、探究并联电路电压的规律
课堂探究
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
各支路两端的电压与电源两端电压的关系是怎样的？与并联电路中的电流关系一样吗？与串联电路中的电压关系一样吗？
L1
L2
类比水压
二、并联电路的电压规律
1.猜想与假设
电路图
L1
L2
注意：电压表要选择合适的量程
2.设计实验
（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤3、4。
3.实验步骤
②测灯L2两端的电压
①测灯L1两端的电压
L2
S
L1
L2
S
L1
4.进行实验
L2
S
L1
③ 测电源两端电压
实验次序 L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
1
2
3
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
5.实验数据
并联电路总电压等于各支路两端电压。
U=U1=U2
L1
L2
U2
U1
U
6.结论
串联和并联电路中电流、电压的比较
电路 串联 并联
电路图
电流
电压
电流处处相等 I＝I1＝I2
干路电流等于各支路的
电流之和。I＝I1+I2
电源两端电压等于各用电器
两端电压之U=U1+U2
电源两端电压与各支路用
电器两端电压相等U=U1=U2
例 题
1、如图，闭合开关后灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（　　）
A．V1示数大于6V
B．V1示数等于6V
C．V示数小于6V
D．V示数大于6V
B
例 题
2、在如图所示的电路中，闭合开关后电压表 V1的示数为 2.5V，V2 的示数应为 _______V，V的示数应为_______V。
2.5
2.5
电压规律
串联电路：U=U1+U2+U3+.......+Un
并联电路：U=U1=U2=U3=.......=Un
课堂小结
