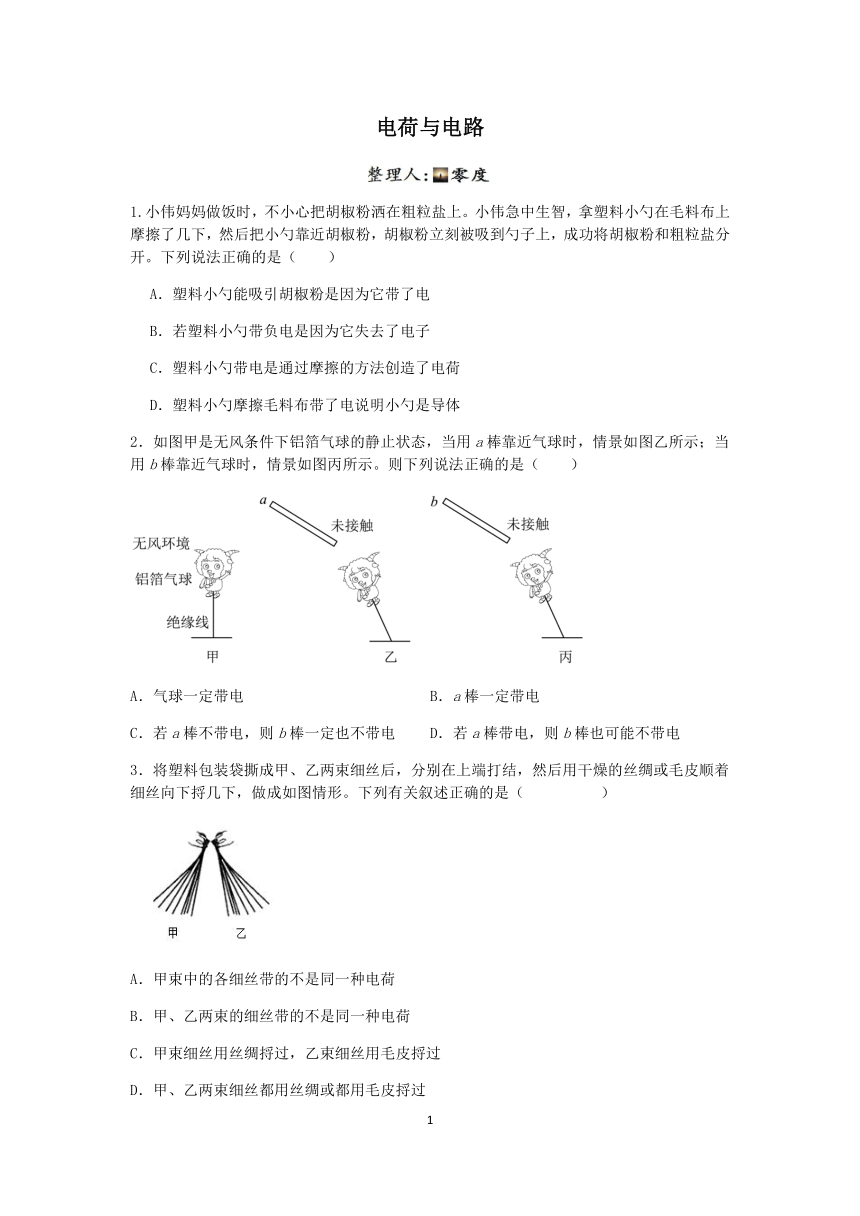

电荷与电路
1.小伟妈妈做饭时,不小心把胡椒粉洒在粗粒盐上。小伟急中生智,拿塑料小勺在毛料布上摩擦了几下,然后把小勺靠近胡椒粉,胡椒粉立刻被吸到勺子上,成功将胡椒粉和粗粒盐分开。下列说法正确的是( )
A.塑料小勺能吸引胡椒粉是因为它带了电
B.若塑料小勺带负电是因为它失去了电子
C.塑料小勺带电是通过摩擦的方法创造了电荷
D.塑料小勺摩擦毛料布带了电说明小勺是导体
2.如图甲是无风条件下铝箔气球的静止状态,当用a棒靠近气球时,情景如图乙所示;当用b棒靠近气球时,情景如图丙所示。则下列说法正确的是( )
A.气球一定带电 B.a棒一定带电
C.若a棒不带电,则b棒一定也不带电 D.若a棒带电,则b棒也可能不带电
3.将塑料包装袋撕成甲、乙两束细丝后,分别在上端打结,然后用干燥的丝绸或毛皮顺着细丝向下捋几下,做成如图情形。下列有关叙述正确的是( )
A.甲束中的各细丝带的不是同一种电荷
B.甲、乙两束的细丝带的不是同一种电荷
C.甲束细丝用丝绸捋过,乙束细丝用毛皮捋过
D.甲、乙两束细丝都用丝绸或都用毛皮捋过

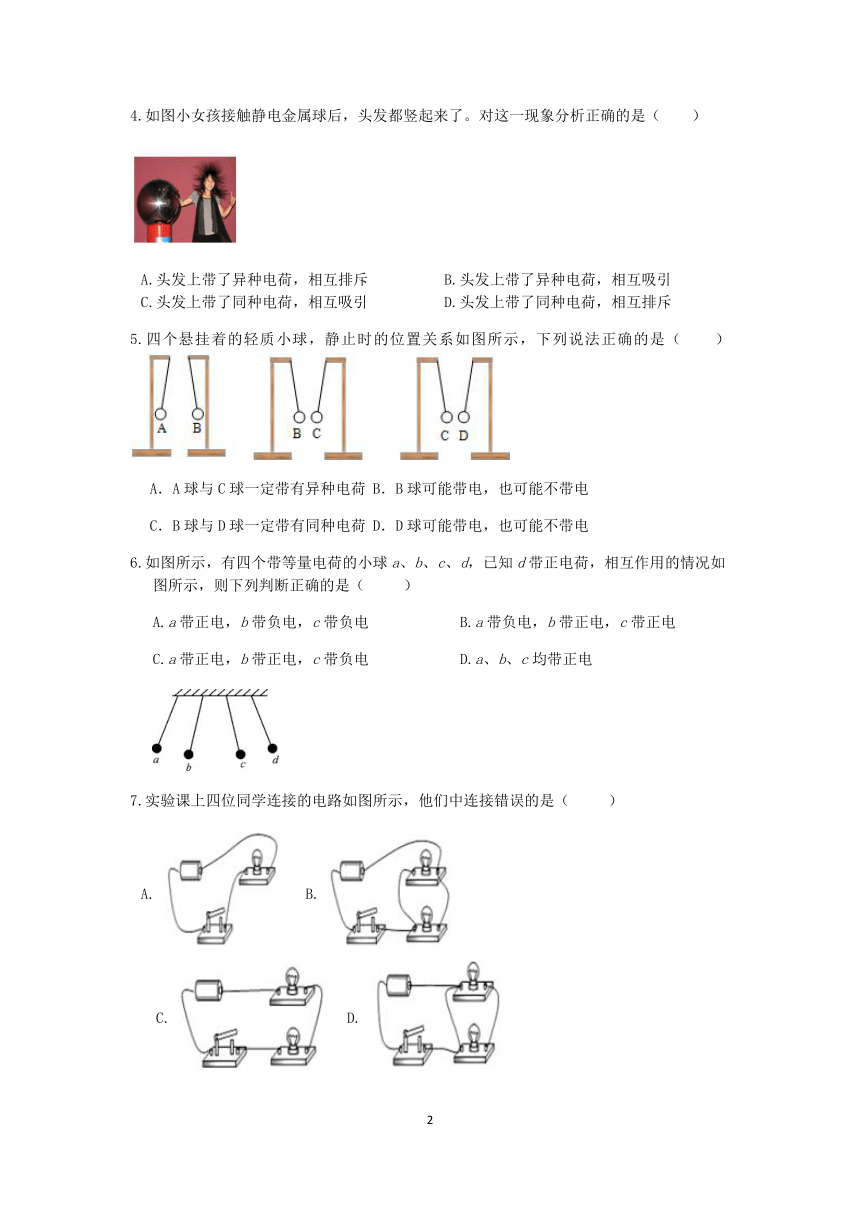

4.如图小女孩接触静电金属球后,头发都竖起来了。对这一现象分析正确的是( )
A.头发上带了异种电荷,相互排斥 B.头发上带了异种电荷,相互吸引
C.头发上带了同种电荷,相互吸引 D.头发上带了同种电荷,相互排斥
5.四个悬挂着的轻质小球,静止时的位置关系如图所示,下列说法正确的是( )
A.A球与C球一定带有异种电荷 B.B球可能带电,也可能不带电
C.B球与D球一定带有同种电荷 D.D球可能带电,也可能不带电
6.如图所示,有四个带等量电荷的小球a、b、c、d,已知d带正电荷,相互作用的情况如图所示,则下列判断正确的是( )
A.a带正电,b带负电,c带负电 B.a带负电,b带正电,c带正电
C.a带正电,b带正电,c带负电 D.a、b、c均带正电
7.实验课上四位同学连接的电路如图所示,他们中连接错误的是( )
A. B. C. D.

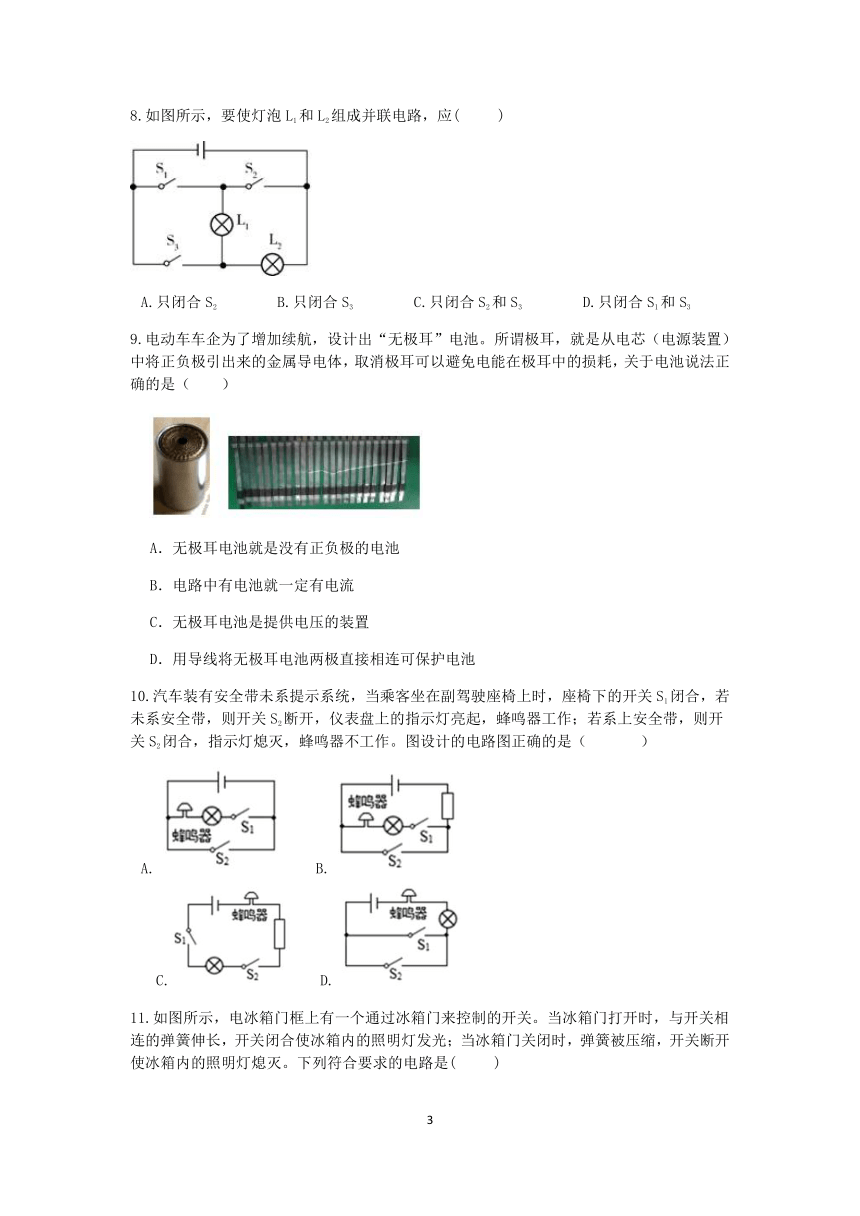

8.如图所示,要使灯泡L1和L2组成并联电路,应( )
A.只闭合S2 B.只闭合S3 C.只闭合S2和S3 D.只闭合S1和S3
9.电动车车企为了增加续航,设计出“无极耳”电池。所谓极耳,就是从电芯(电源装置)中将正负极引出来的金属导电体,取消极耳可以避免电能在极耳中的损耗,关于电池说法正确的是( )
A.无极耳电池就是没有正负极的电池
B.电路中有电池就一定有电流
C.无极耳电池是提供电压的装置
D.用导线将无极耳电池两极直接相连可保护电池
10.汽车装有安全带未系提示系统,当乘客坐在副驾驶座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起,蜂鸣器工作;若系上安全带,则开关S2闭合,指示灯熄灭,蜂鸣器不工作。图设计的电路图正确的是( )
A. B. C. D.

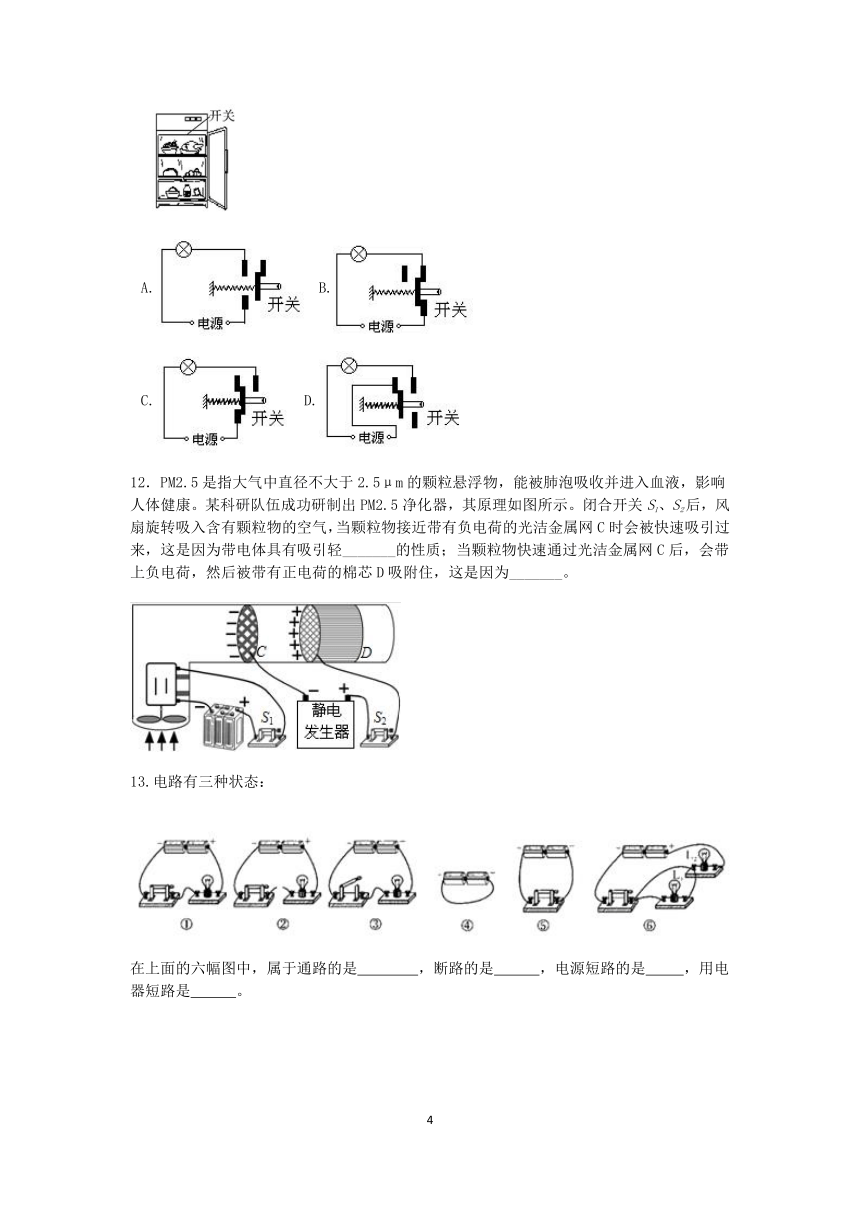

11.如图所示,电冰箱门框上有一个通过冰箱门来控制的开关。当冰箱门打开时,与开关相连的弹簧伸长,开关闭合使冰箱内的照明灯发光;当冰箱门关闭时,弹簧被压缩,开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是( )
A. B. C. D.
12.PM2.5是指大气中直径不大于2.5μm的颗粒悬浮物,能被肺泡吸收并进入血液,影响人体健康。某科研队伍成功研制出PM2.5净化器,其原理如图所示。闭合开关S1、S2后,风扇旋转吸入含有颗粒物的空气,当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来,这是因为带电体具有吸引轻_______的性质;当颗粒物快速通过光洁金属网C后,会带上负电荷,然后被带有正电荷的棉芯D吸附住,这是因为_______。
13.电路有三种状态:
在上面的六幅图中,属于通路的是 ,断路的是 ,电源短路的是 ,用电器短路是 。

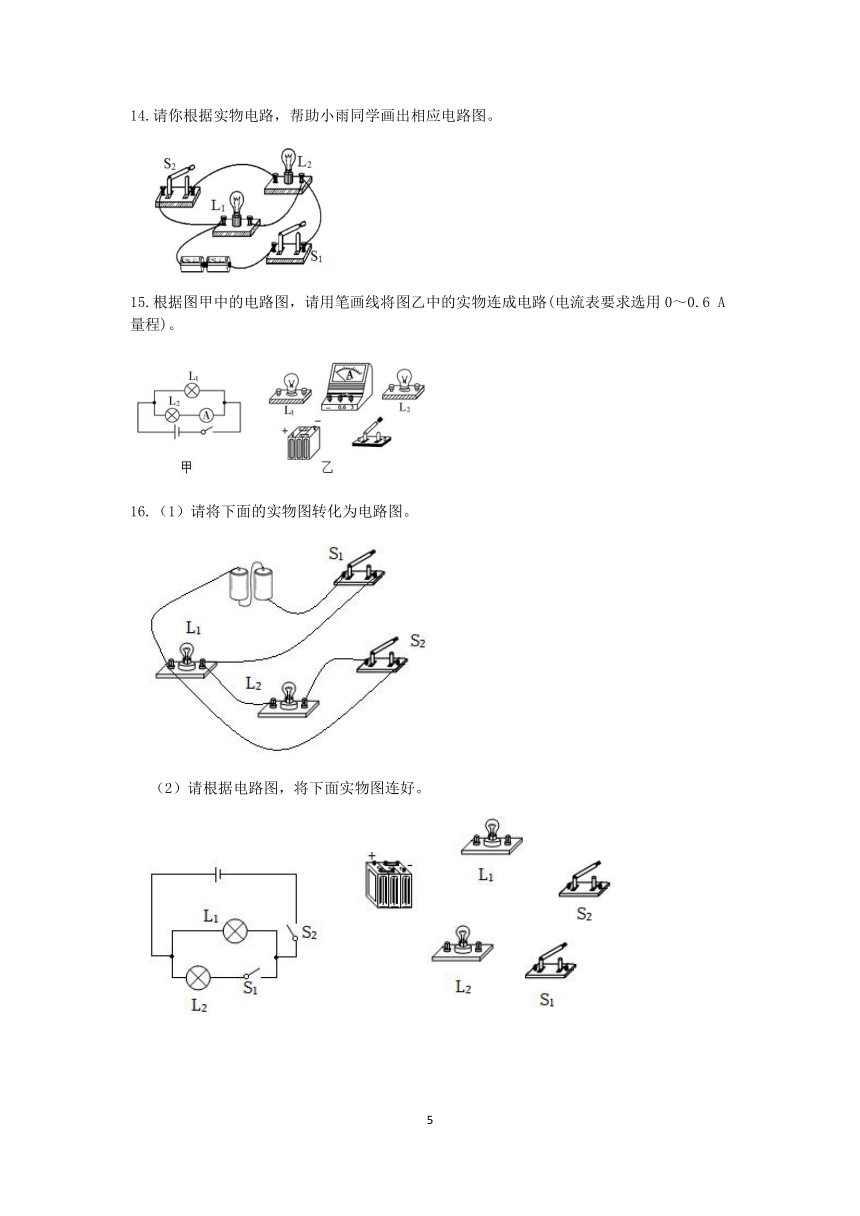

14.请你根据实物电路,帮助小雨同学画出相应电路图。
15.根据图甲中的电路图,请用笔画线将图乙中的实物连成电路(电流表要求选用0~0.6 A量程)。
16.(1)请将下面的实物图转化为电路图。
(2)请根据电路图,将下面实物图连好。
17.根据图甲所示的电路图,用笔画线代替导线,连接实物电路(要求导线不能交叉)。
答案及解析
1.A
解:A、塑料小勺在毛料布上摩擦了几下,塑料小勺能吸引胡椒粉是因为它带了电,故A正确;
B、塑料小勺和毛料布在摩擦的过程中,若塑料小勺带负电是因为它得到了电子,故B错误;
C、摩擦起电的实质是电荷的转移,所以塑料小勺带电不是创造了电荷,而是发生了电荷的转移,故C错误;
D、塑料小勺不容易导电,所以塑料小勺是绝缘体,故D错误。
故选:A。
2.D
【解析】
A.乙图中,a棒可以吸引气球,根据异种电荷相互吸引可知,a棒和气球可能带异种电荷。但若a棒带电,根据带电体可以吸引轻小物体的性质,说明气球不带电也能被a棒吸引,故A错误;
B.乙图中,a棒可以吸引气球,若气球带电,根据带电体可以吸引轻小物体的性质,a棒也可能不带电,故B错误;
C.乙图中,a棒可以吸引气球,若a棒不带电,则气球一定带电。丙图中,b棒可以吸引气球,可以说明b与气球带异种电荷或不带电,故C错误;
D.乙图中,a棒可以吸引气球,若a棒带电,则气球与a带异种电荷或者不带电。丙图中,b棒可以吸引气球,说明b与气球带异种电荷或不带电,故D正确。
3.D
【解析】
A.甲中细带出现相互排斥的现象,故带的是同种电荷,故A错误;
B.用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝,使它们带上同一种电荷,而出现相互排斥的现象,可判断甲和乙必定带同种电荷;可能都是正电荷,也可能都是负电荷,故B错误;
CD.甲、乙两束细丝都用丝绸或都用毛皮捋过,故C错误、D正确。
故选D。
4.D
【解析】根据电荷之间的相互作用规律分析解答。
【解答】小女孩接触静电金属球后,它的头发会带上同种电荷,因为同种电荷相互排斥,所以她的头发会因为相互排斥而竖立起来,故D正确,而A、B、C错误。
5.D
解:AB相互排斥,因此它们一定带同种电荷。可能是正电,也可能是负电。BC相互吸引,则C可能带异种电荷,也可能为不带电的轻小物体。CD相互吸引,则D可能带电,也可能为不带电的轻小物体。
故选:D。
6.D
【解析】由图可知,小球和小球相互排斥,而带正电荷,所以小球带正电荷,
由图可知,小球和小球相互排斥,而带正电荷,所以小球带正电荷,
由图可知,小球和小球相互排斥,而带正电荷,所以小球带正电荷,
故A、B、C不符合题意;D、符合题意。
7.D
【解析】一个完整的电路必须有电源、开关、导线和用电器组成,电路连接过程中不能出现短路和断路的情况.
A图电路由电源、灯泡、开关、导线组成,连接符合要求;
B图两个灯泡并联,开关控制整个电路,符合要求;
C图,两灯泡串联,电路连接符合要求.
D图开关闭合后,导线直接把电源的正负极连接起来,电路发生了短路;错误,符合题意;
8.C
【解析】如果电路中有多条通路,那么电路为并联,据此分析判断。如下图所示,要使灯泡L1和L2组成并联电路,只闭合开关S2和S3,故C正确,而A、B、D错误。
9.C
解:A、电池都有正负极,故A错误;
B、有电池就有电压,电路中有电压,若电路是断开的,则电路中没有电流,故B错误;
C、无极耳电池是电源,能提供电压,故C正确;
D、用导线将无极耳电池两级直接相连没有通过任何用电器,会使电源短路,故D错误。
故选:C。
10.B
【解析】对四个选项中的电路图进行分析,哪个与题干描述一致,它就是正确选项。
当开关S1闭合,开关S2断开,仪表盘上的指示灯亮起,蜂鸣器工作 ;开关S2闭合时,蜂鸣器和指示灯被短路,因此指示灯熄灭,蜂鸣器不工作,看似符合要求,但是这时整个电路短路,会烧坏电源,因此要在电路中串联一个保护电阻,故A错误;
B.根据A中分析可知,可以在电路中串联一个保护电阻即可,故B正确;
C.当开关S1闭合,开关S2断开,仪表盘上的指示灯不亮,蜂鸣器不工作,故C错误;
D.当开关S2闭合时,蜂鸣器找出工作,指示灯照常发光,故D错误。
11.B
【解析】对各个电路图进行分析,哪个符合题目要求,哪个就是正确选项。
A.当弹簧被拉长时,开关断开,灯泡熄灭,故A不合题意;
B.当开关被拉长时,开关闭合,灯泡发光,故B符合题意;
无论弹簧是否被拉长,开关始终断开,灯泡熄灭,故C、D不合题意。
12. 轻小物体 异种电荷互相吸引.
【解析】
颗粒物第一次吸引过来时,是因为它不带电,而C却带电,故带电体都有吸引轻小物体的性质。
第二次被棉芯吸住是因为颗粒带负电,而棉芯带正电,是异种电荷相互吸引的结果。
13.①;②③;④⑤;⑥
【解析】处处连通的电路叫通路,断开的电路叫断路;电流不经过用电器,直接由电源的正极流回负极叫电源电路;电流只是不经过某一个用电器,但是要经过其它用电器时,叫用电器短路,据此分析判断。
【解答】在上面六幅图中,电路①处处连通,为通路;
电路②中导线断开,③中开关断开,都为断路;
电路④和⑤中,没有用电器,电流直接由正极流回负极,为电源短路;
电路⑥中,电流从正极出发,只经过灯泡L2,不经过灯泡L1,则灯泡L1被短路,即用电器短路。
14.
【解析】根据实物图画电路图时,首先确定电路的串并联关系,然后按照一定的顺序用电路符号替换对应的电器元件即可。根据实物图可知,灯泡L1与L2并联,开关S1在干路上,开关S2与L2串联在同一支路上。
①从电源正极出发,依次连接开关S1、灯泡L2、开关S2,然后回到负极;
②L2右端的接线柱为分流点,而汇流点在S2与负极之间;
③将灯泡L1连接在分流点和汇流点之间即可,如下图所示:
15.解:如答图所示。
【解析】根据电路图确定电路的串并联关系,并确定元件连接的顺序,然后完成实物图的连接即可。
【解答】根据甲图可知,灯泡L1与L2并联,电流表与L2串联在同一支路,开关在干路上。
①电流从正极出发,一次经过灯泡L1、开关,然后回到负极;
②分流点再正极和L1之间,汇流点在L1与负极之间;
③将灯泡L2和电流表依次连接在这两点之间即可,如下图所示:
16.解:
(1)由实物图知,两灯并联,开关S1在干路上,S2在L2支路上,电路图如图所示:
;
(2)由电路图知,两灯并联,开关S2在干路上,S1在L2支路上,实物图连接如图所示:
。
17.解:根据电流流向法,先从正极出发依次串联开关S2、灯泡L2回到负极,再把灯泡L1、开关S1串联后并联在灯泡L2两端,如下图所示:
