2023浙教版科学七升八暑假培优训练（十）：电流的测量【含解析】

电流的测量

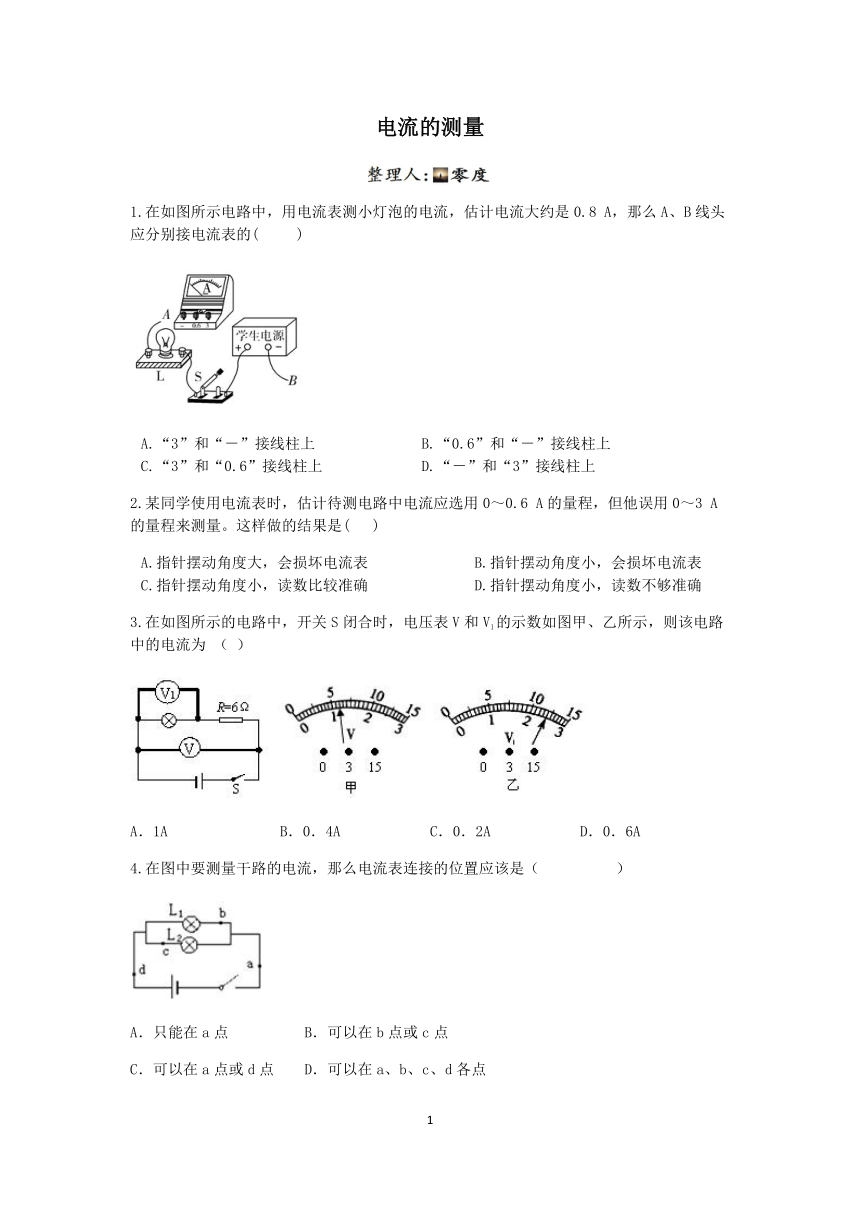

1.在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么A、B线头应分别接电流表的( )
A.“3”和“－”接线柱上 B.“0.6”和“－”接线柱上
C.“3”和“0.6”接线柱上 D.“－”和“3”接线柱上
2.某同学使用电流表时，估计待测电路中电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量。这样做的结果是( )
A.指针摆动角度大，会损坏电流表 B.指针摆动角度小，会损坏电流表
C.指针摆动角度小，读数比较准确 D.指针摆动角度小，读数不够准确
3.在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为 （ ）
A．1A B．0．4A C．0．2A D．0．6A
4.在图中要测量干路的电流，那么电流表连接的位置应该是（ ）
A．只能在a点 B．可以在b点或c点
C．可以在a点或d点 D．可以在a、b、c、d各点

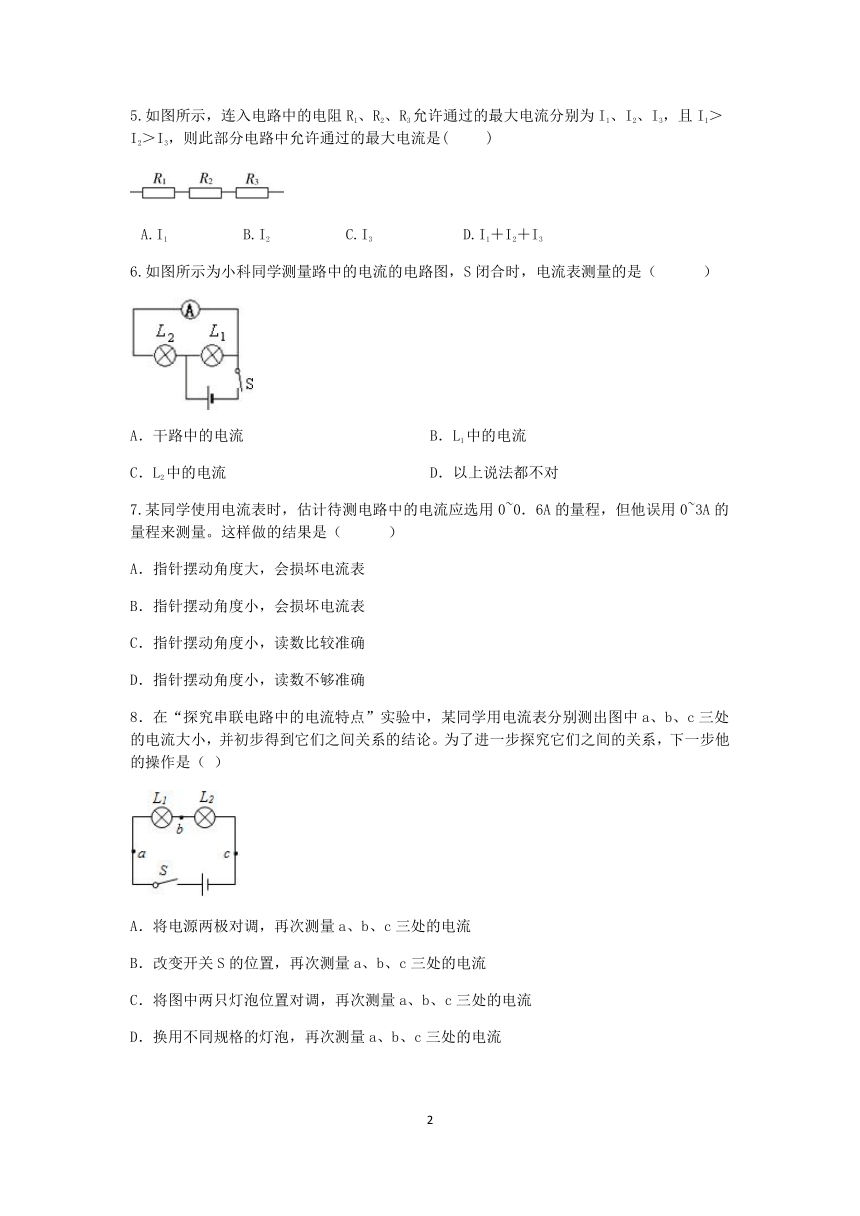

5.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )
A.I1 B.I2 C.I3 D.I1＋I2＋I3
6.如图所示为小科同学测量路中的电流的电路图，S闭合时，电流表测量的是（ ）
A．干路中的电流 B．L1中的电流
C．L2中的电流 D．以上说法都不对
7.某同学使用电流表时，估计待测电路中的电流应选用0~0．6A的量程，但他误用0~3A的量程来测量。这样做的结果是（ ）
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
8．在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究它们之间的关系，下一步他的操作是（ ）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流

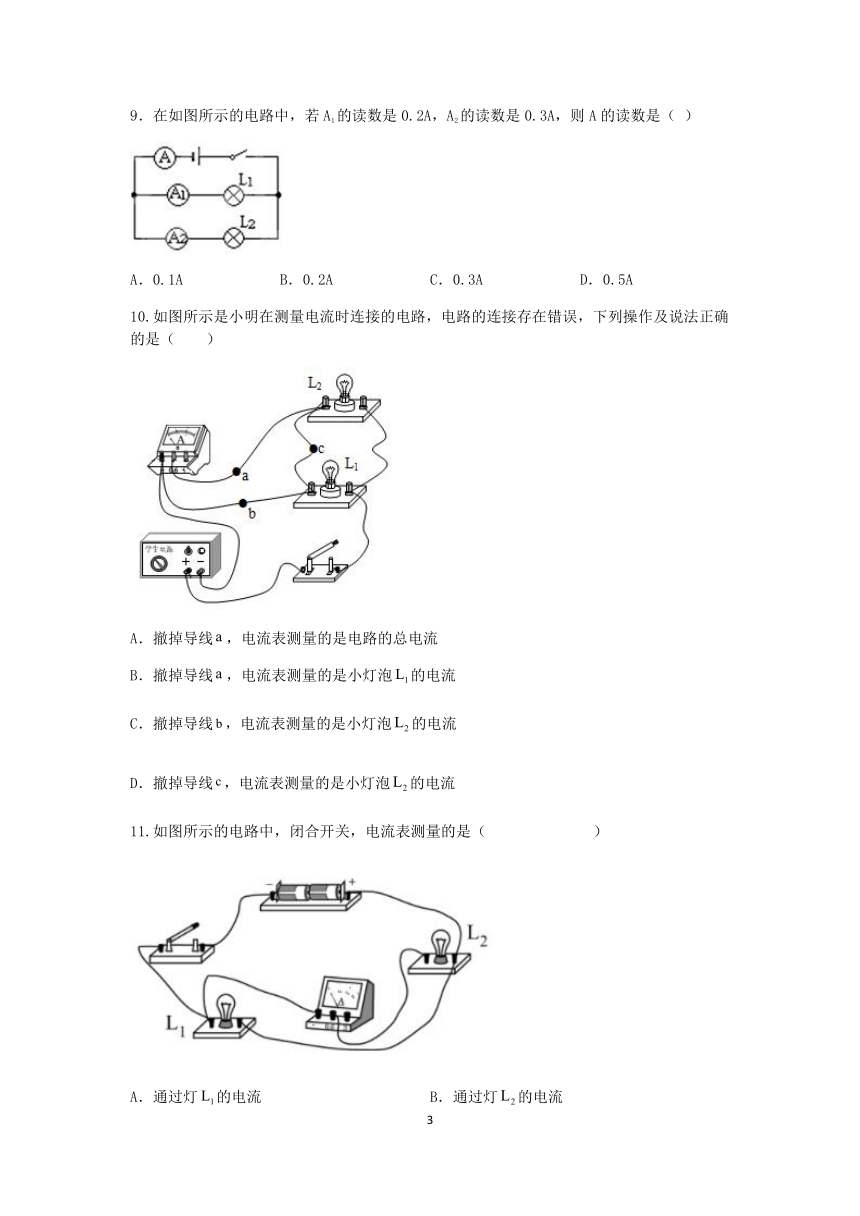

9．在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（ ）
A．0.1A B．0.2A C．0.3A D．0.5A
10.如图所示是小明在测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线，电流表测量的是电路的总电流
B．撤掉导线，电流表测量的是小灯泡的电流
C．撤掉导线，电流表测量的是小灯泡的电流
D．撤掉导线，电流表测量的是小灯泡的电流
11.如图所示的电路中，闭合开关，电流表测量的是（ ）
A．通过灯的电流 B．通过灯的电流
C．通过灯和灯的电流之和 D．电源供给电路的总电流

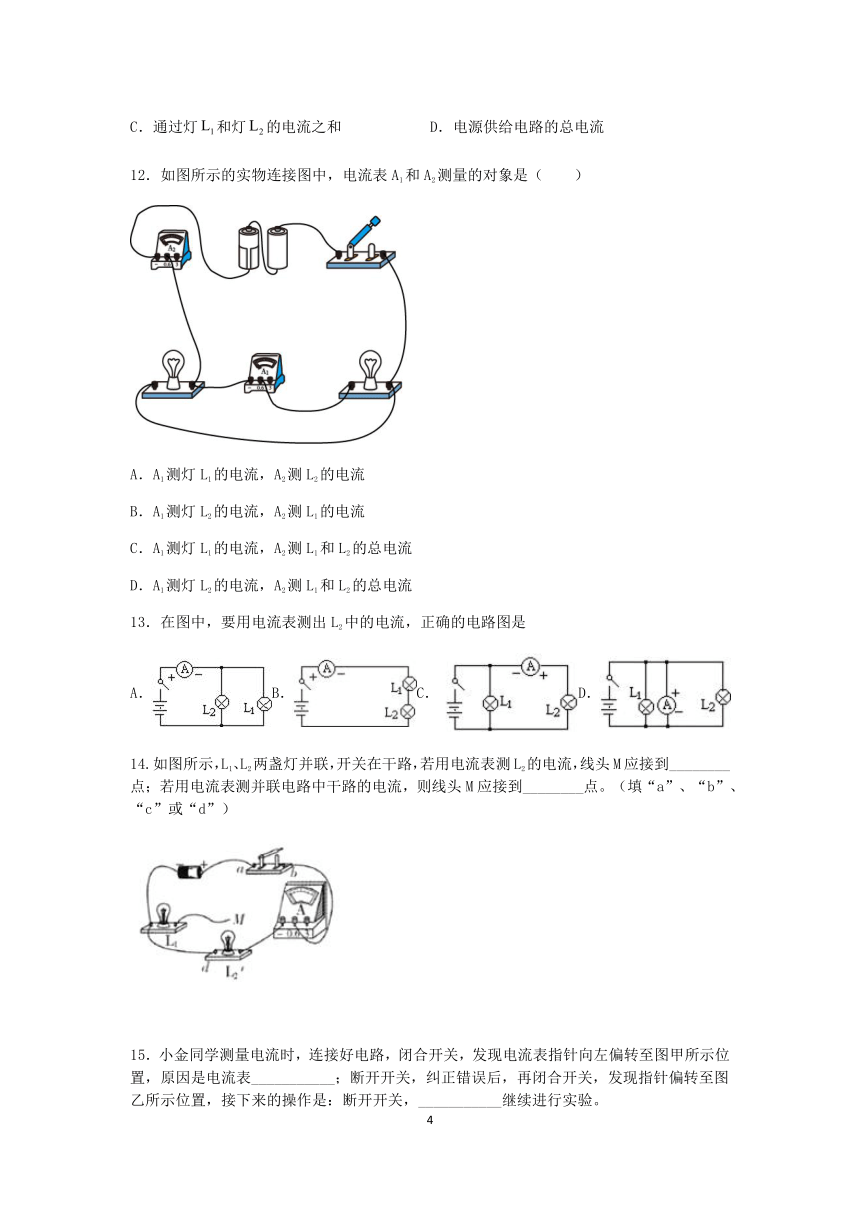

12．如图所示的实物连接图中，电流表A1和A2测量的对象是（　　）
A．A1测灯L1的电流，A2测L2的电流
B．A1测灯L2的电流，A2测L1的电流
C．A1测灯L1的电流，A2测L1和L2的总电流
D．A1测灯L2的电流，A2测L1和L2的总电流
13．在图中，要用电流表测出L2中的电流，正确的电路图是
A．B．C．D．
14.如图所示，L1、L2两盏灯并联，开关在干路，若用电流表测L2的电流，线头M应接到________点；若用电流表测并联电路中干路的电流，则线头M应接到________点。（填“a”、“b”、“c”或“d”）
15．小金同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表___________；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，___________继续进行实验。

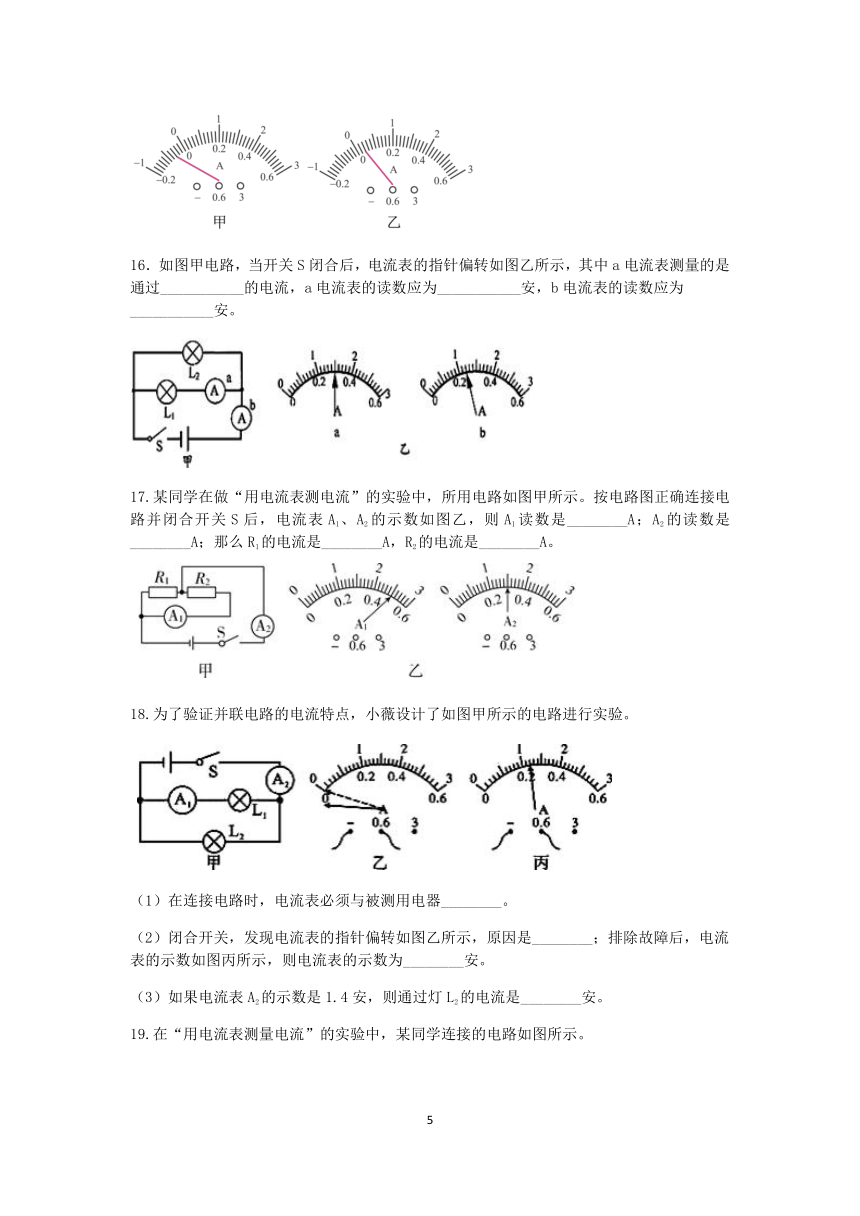

16．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过___________的电流，a电流表的读数应为___________安，b电流表的读数应为___________安。
17.某同学在做“用电流表测电流”的实验中，所用电路如图甲所示。按电路图正确连接电路并闭合开关S后，电流表A1、A2的示数如图乙，则A1读数是________A；A2的读数是________A；那么R1的电流是________A，R2的电流是________A。
18.为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，电流表必须与被测用电器________。
（2）闭合开关，发现电流表的指针偏转如图乙所示，原因是________；排除故障后，电流表的示数如图丙所示，则电流表的示数为________安。
（3）如果电流表A2的示数是1.4安，则通过灯L2的电流是________安。
19.在“用电流表测量电流”的实验中，某同学连接的电路如图所示。
（1）闭合开关，观察到灯泡L1和L2的发光情况是________。
（2）该电路存在的问题是________。
（3）请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉)。
20.做“串联与并联电路中电流的关系”实验时，实验室用的两个灯泡为L1、L2。
（1）串联时，小科连接了如图甲所示的电路，闭合开关，她先把电流表接在A处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原因可能是( )
A.某段导线断开 B.某接线柱处接触不良
C.某灯泡被短路 D.电流表被烧坏
（2）并联时，小科连接了如图乙所示的电路。闭合开关前，小科检查发现电路连接有误，但只要改动根导线即可。请你在要改动的这根导线上打“x”， 并用笔画线代替导线，将图乙中的电路连接正确。
（3）在测量串并联电路电流时，小明分别测得A、B处的电流并记录于下表，测量C处电流时，示数如图丙所示，则下表处应该填写________.
物理量 电流
串联电路 IA=0.21A IB=0.21A IC= ▲ A
并联电路 IL1=0.34A IL2=0.20A I总=0.54A
答案及解析
1.A
【解析】①测量的电流值要小于量程，因为0.6A<0.8A<3A，所以选择0~3A的量程；
②电流从“+”接线柱流入电流表，从“-”接线柱流出电流表，因此应该接“3”和“-”接线柱。
故A正确，而B、C、D错误。
2.D
【解析】同样的电流值，分度值越小，指针偏转幅度越大；分度值越大，指针偏转幅度越小，据此分析判断。应该选用0~0.6A的量程，说明这个电流值肯定非常小。使用0~3A的量程时，由于分度值变成原来的5倍，所以指针的偏转幅度是原来的1/5，肯定摆动幅度很小，读数不够准确，故D正确，而A、B、C错误。
3.D
【解析】
由图可知，灯泡和电阻串联，电压表V测量总电压U，电压表V1 测量灯泡L两端电压U1；串联电路的电压规律为U=U1 +U2 ，则可知U大于U1，而图中电压表V的偏转角度较小，电压表V1的偏转角度较大，故电压表V使用的是大量程，其示数为U=6V；电压表V1使用的是小量程，其示数为U1 =2.4V；则电阻R两端的电压为：U2=U-U1 =6V-2.4V=3.6V；
该电路中的电流为：
故ABC不符合题意；D符合题意。
4.C
【解析】
由电路图知：两只灯泡并联，要测量干路电流，需要电流表串联在干路中。因为b、c两点都在支路，a、d两点都在干路，所以电流表不能串联在b、c两点，而干路电流都相等，所以电流表串联在a、d两点都可以。
5.C
【解析】在串联电路中，各处电流都相等；因此，只有电路中的电流不超过三者中的最小电流时，才能保证三个电阻都能工作。根据I1＞I2＞I3可知，电路中允许通过的最大电流为I3，故C正确，而A、B、D错误。
6.C
【解析】
当S闭合时，电流有两条路径：正极→L1→S→负极；正极→L2→A→S→负极。由此可见，去掉电流表后，将会影响灯泡L2，因此电流表测量的是灯泡L2的电流。
7.D
【解析】
电流表应选用0 0.6A的量程，但误用0 3A的量程来测量，指针摆动角度将比较小，读数不够准确，且两个量程的分度值也不一样，也会导致测量准确程度降低。
8．D
【解析】
A、将电源的正负极对调，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论；
B、改变开关S的位置，不能改变电路中的电阻、电压、电流，实验数据不变，不能得出普遍结论；
C、将图中两只灯泡位置对调，不能改变电路的电阻、电压和电流，实验数据不变，不能读出普遍结论；
D、更换不同规格的灯泡，电阻变化，电路中的电流发生变化，使实验结论具有普遍性。
9．D
【解析】
因两灯并联，故两支路中的电流之和等于A中的电流，即I=0.2A+0.3A=0.5A
10.D
【解析】
AB．由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；
C．由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C错误；
D．由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L2的支路中，即电流表测量的是小灯泡L2的电流，故D正确。
11.B
【解析】
由图像可知，两个灯泡并联，电流表与灯L2串联，因此测通过灯L2的电流，故B符合题意。
12．C
【解析】
根据实物图可知，灯泡L1与L2并联，开关在干路上，电流表A1与L1串联在同一支路上，测L1的电流；电流表A2串联在干路上，测两个灯泡的总电流。
13．B
【解析】
A．电流表在干路中，测干路中的电流，故A错误；
B．电流表与L2串联，测的是L2的电流，正负接线柱连接也正确，故B正确；
C．电流表与L2串联，但正负接线柱接反，故C错误；
D．电流表与L1、L2并联，故D错误．
14.B；c
【解析】（1）电流表必须与被测的用电器串联；
（2）如果并联电路的分流点在电流进入电流表之前，那么电流表测支路电流；如果分流点在电流流出电流表之后，那么它测干路电流。
【解答】若用电流表测L2的电流，那么电流表必须在L2的支路上，即在电流进入电流表之前分叉，因此线头M应该接在电流表前面的b点；若用电流表测并联电路中干路的电流，那么电流应该在流出电流表后分叉，因此线头M应该与电流表后面的c点相连。
15．正负接线柱反接 改接0~0.6A量程
【解析】
连接好电路，闭合开关，发现电流表指针向左偏转，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来断开开关，改接0~0.6A量程继续进行实验。
16． Ｌ1 0.3 1.2
【解析】
在此题中两个灯泡是并联的，电流表a是测量通过灯泡L1的电流。
电流表b测量的是干路的总电流；根据并联电路的电流规律可知，电流表b的示数一定大于电流表a的示数，所以电流表b用大量程，电流表a用小量程；则电流表a的分度值为0.02A，读数是0.3A；电流表b的分度值为0.1A，读数是1.2A。
17.0.5；1.5；1.0；0.5
【解析】首先根据并联电路的电流规律比较两个电流表的示数大小，然后根据乙图读出两个电流表的示数，最后根据I总=I1+I2计算出相应的电流即可。
【解答】根据甲图可知，两个电阻并联，电流表A1测通过R2的电流，A2测干路电流；
那么A2的示数肯定大于A1；
根据乙图可知，当量程为0~0.6A时，分度值为0.02A，那么两个表的读数分别为0.5A和0.3A；
当量程为0~3A时，分度值为0.1A，那么两个表的读数分别为2.5A和1.5A。
比较可知，电流表A1的示数为0.5A，A2的示数为1.5A；
则通过R2的电流为0.5A；
通过R1的电流为：I1=I总-I2=1.5A-0.5A=1A。
18.（1）串联
（2）电流表的正负接线柱接反了；0.24
（3）1.16
【解析】（1）根据电流表的使用规范解答；
（2）使用电流表时，如果“正进负出”，那么指针向右偏转，此时工作正常；当“正出负进”时，指针向左偏转。根据丙图确定电流表的量程和分度值，然后根据指针位置读数；
（3）根据并联电路I总=I1+I2计算即可。
【解答】（1）在连接电路时，电流表必须与被测用电器串联；
（2）闭合开关，发现电流表的指针偏转如图乙所示，原因是电流表的正负接线柱接反了；根据丙图可知，电流表选择量程0~0.6A，分度值为0.02A，那么示数为：0.2A+0.02A×2=0.24A；
（3）根据甲图可知，灯泡L1和L2并联，电流表A2测干路电流，电流表A1测L1的电流；
根据并联电路的电流特点，那么通过灯泡L2的电流为：I2=I总-I1=1.4A-0.24A=1.16A。
19.（1）L1不发光，L2发光
（2）L1被电流表A1短路了；电流表A2的正负接线柱接反了
（3）如答图所示。
【解析】（1）闭合开关后，灯泡L1和电流表A2被短路，只有灯泡L2发光，而L1不发光，如下图所示：
（2）该电路存在的问题是：L1被电流表A1短路了；电流表A2的正负接线柱接反了；
（3）观察图片可知，将电流表A1与A2相连的导线去掉，然后将开关右端的接线柱与电流表A2的“3”接线柱相连即可，如下图所示：
20.（1）B
（2）
（3）0.22
【解析】（1）灯泡的亮度不稳定，忽明忽暗，说明通过电路的电流忽大忽小，据此分析；
（2）用电器并排连接在电路两点间，这种连接方式叫并联，据此分析；
（3）弄清电流表的量程和分度值，然后根据指针的位置读数即可。
【解答】（1）A.如果某段导线断开， 那么始终没有电流，灯泡不会发光，故A不合题意；
B.如果某接线柱处接触不良，那么电路时通时断，电流时有时无，灯泡亮度不稳定，故B符合题意；
C.如果某灯泡被短路，那么灯泡不会发光，故C不合题意；
D.如果电流表被烧坏，那么整个电路断路，灯泡不会发光，故D不合题意。
故选B。
（2）根据图片可知，电流从正极出发、经过开关后通过两个灯泡左边的接线后，直接流回负极，造成了短路。如果将正极和灯泡L2左边的接线从正L2处断开，改接在L2的右端，此时两个灯泡并联，如下图所示：
（3）根据图片可知，电流表选择量程0~0.6A，分度值为0.02A，那么电流表的读数为：0.22A
