2023浙教版科学七升八暑假培优训练（十五）：动态电路分析【含解析】

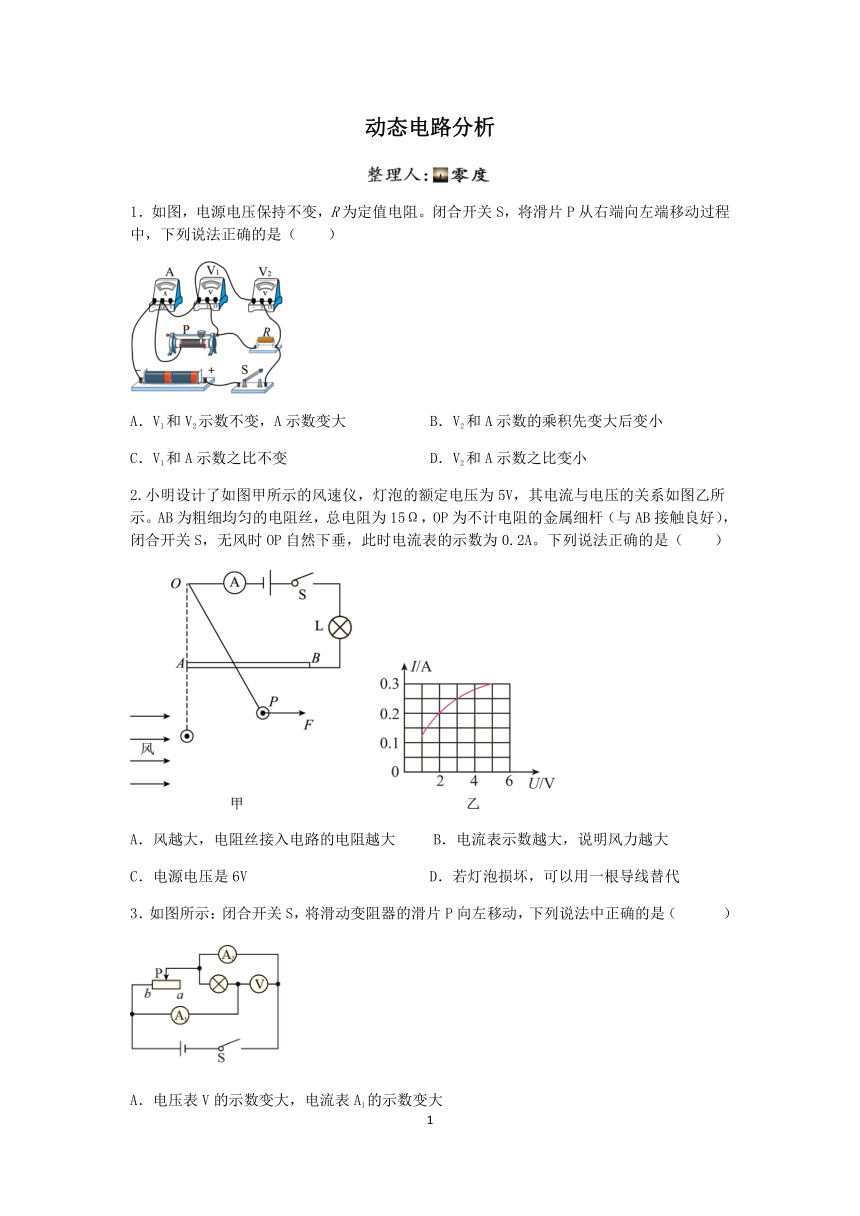

动态电路分析
1．如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（　　）
A．V1和V2示数不变，A示数变大 B．V2和A示数的乘积先变大后变小
C．V1和A示数之比不变 D．V2和A示数之比变小
2.小明设计了如图甲所示的风速仪，灯泡的额定电压为5V，其电流与电压的关系如图乙所示。AB为粗细均匀的电阻丝，总电阻为15Ω，OP为不计电阻的金属细杆（与AB接触良好），闭合开关S，无风时OP自然下垂，此时电流表的示数为0.2A。下列说法正确的是（　　）
A．风越大，电阻丝接入电路的电阻越大 B．电流表示数越大，说明风力越大
C．电源电压是6V D．若灯泡损坏，可以用一根导线替代
3．如图所示：闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电压表V的示数变大，电流表A1的示数变大
B．电压表V的示数不变，电流表A2的示数变大
C．电流表A1的示数与电流表A2的示数同时变大
D．电流表A1的示数与电流表A2的示数同时变小

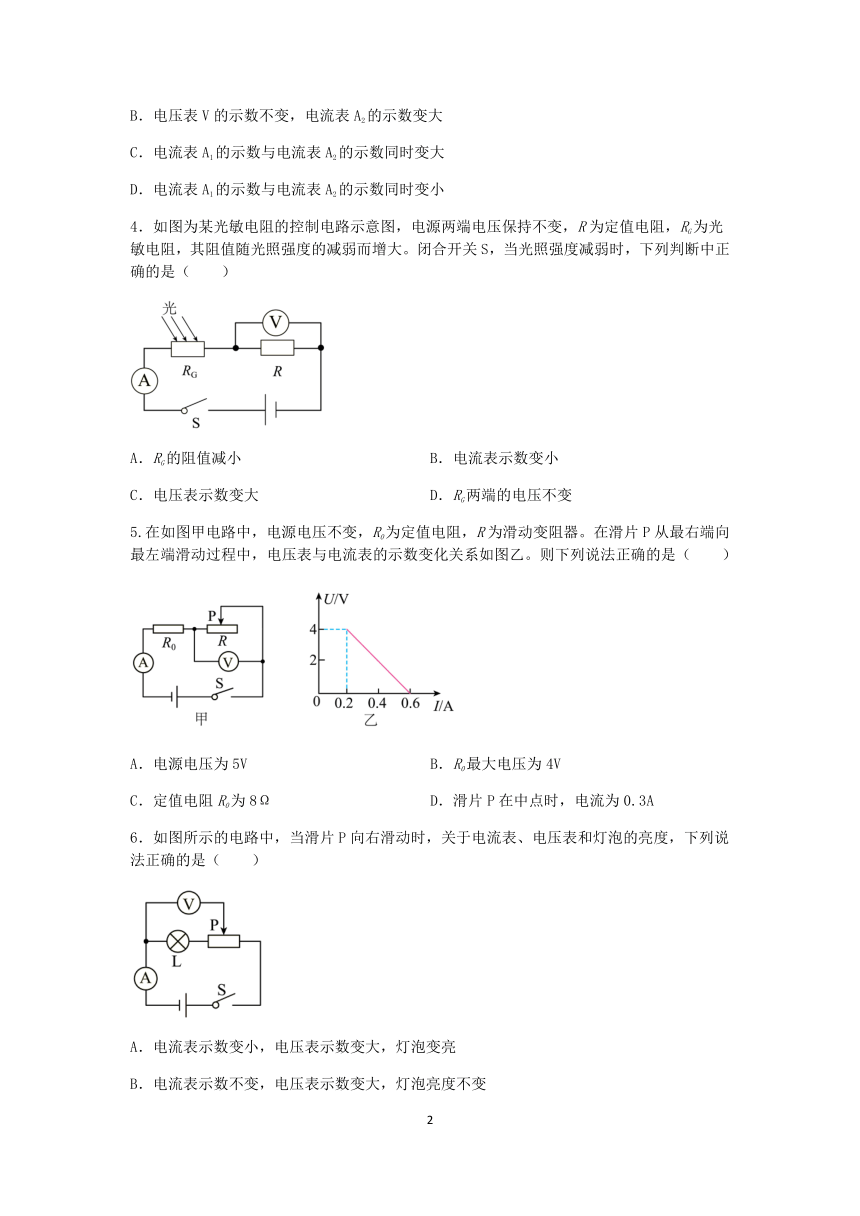

4．如图为某光敏电阻的控制电路示意图，电源两端电压保持不变，R为定值电阻，RG为光敏电阻，其阻值随光照强度的减弱而增大。闭合开关S，当光照强度减弱时，下列判断中正确的是（　　）
A．RG的阻值减小 B．电流表示数变小
C．电压表示数变大 D．RG两端的电压不变
5.在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（　　）

A．电源电压为5V B．R0最大电压为4V
C．定值电阻R0为8Ω D．滑片P在中点时，电流为0.3A
6．如图所示的电路中，当滑片P向右滑动时，关于电流表、电压表和灯泡的亮度，下列说法正确的是（　　）
A．电流表示数变小，电压表示数变大，灯泡变亮
B．电流表示数不变，电压表示数变大，灯泡亮度不变
C．电流表示数不变，电压表示数变小，灯泡亮度不变
D．电压表和电流表示数之比不变，灯泡亮度不变

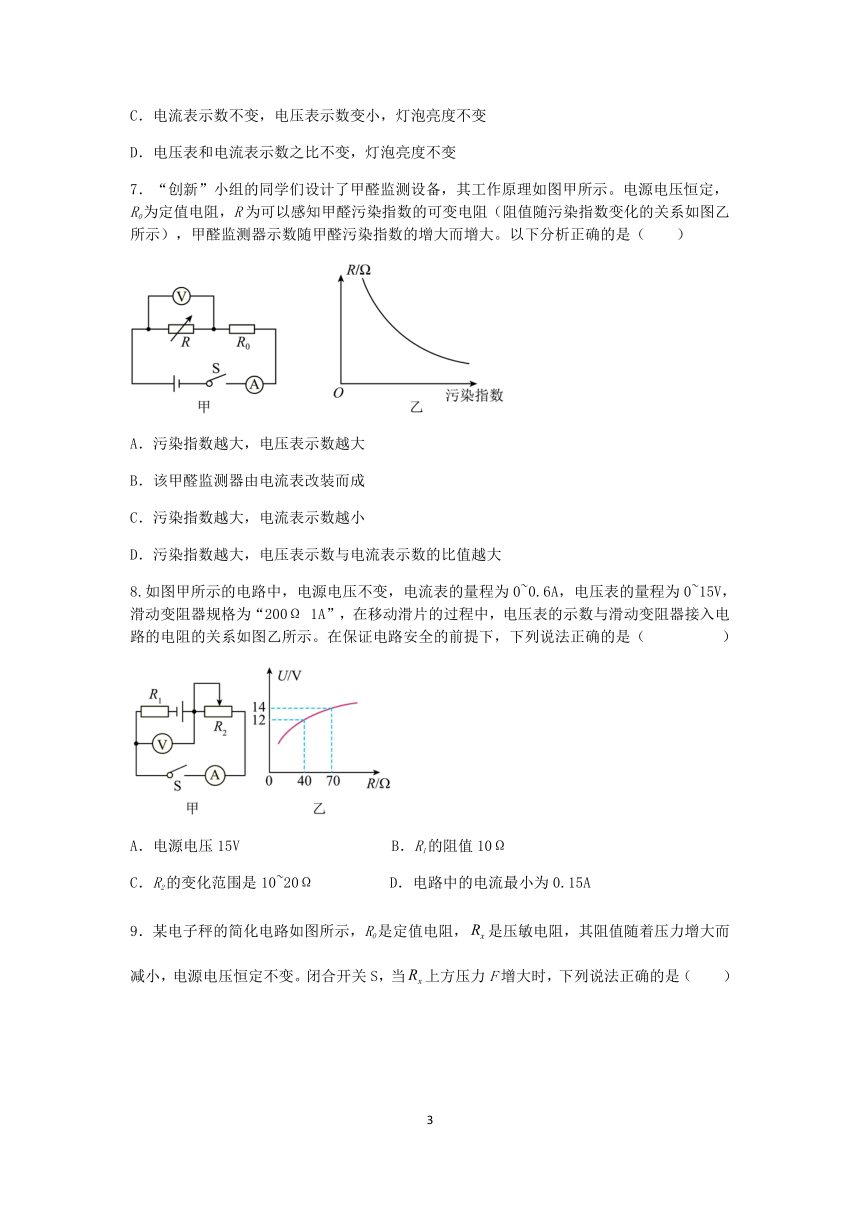

7．“创新”小组的同学们设计了甲醛监测设备，其工作原理如图甲所示。电源电压恒定，R0为定值电阻，R为可以感知甲醛污染指数的可变电阻（阻值随污染指数变化的关系如图乙所示），甲醛监测器示数随甲醛污染指数的增大而增大。以下分析正确的是（　　）
A．污染指数越大，电压表示数越大
B．该甲醛监测器由电流表改装而成
C．污染指数越大，电流表示数越小
D．污染指数越大，电压表示数与电流表示数的比值越大
8.如图甲所示的电路中，电源电压不变，电流表的量程为0~0.6A，电压表的量程为0~15V，滑动变阻器规格为“200Ω 1A”，在移动滑片的过程中，电压表的示数与滑动变阻器接入电路的电阻的关系如图乙所示。在保证电路安全的前提下，下列说法正确的是（ ）

A．电源电压15V B．R1的阻值10Ω
C．R2的变化范围是10~20Ω D．电路中的电流最小为0.15A

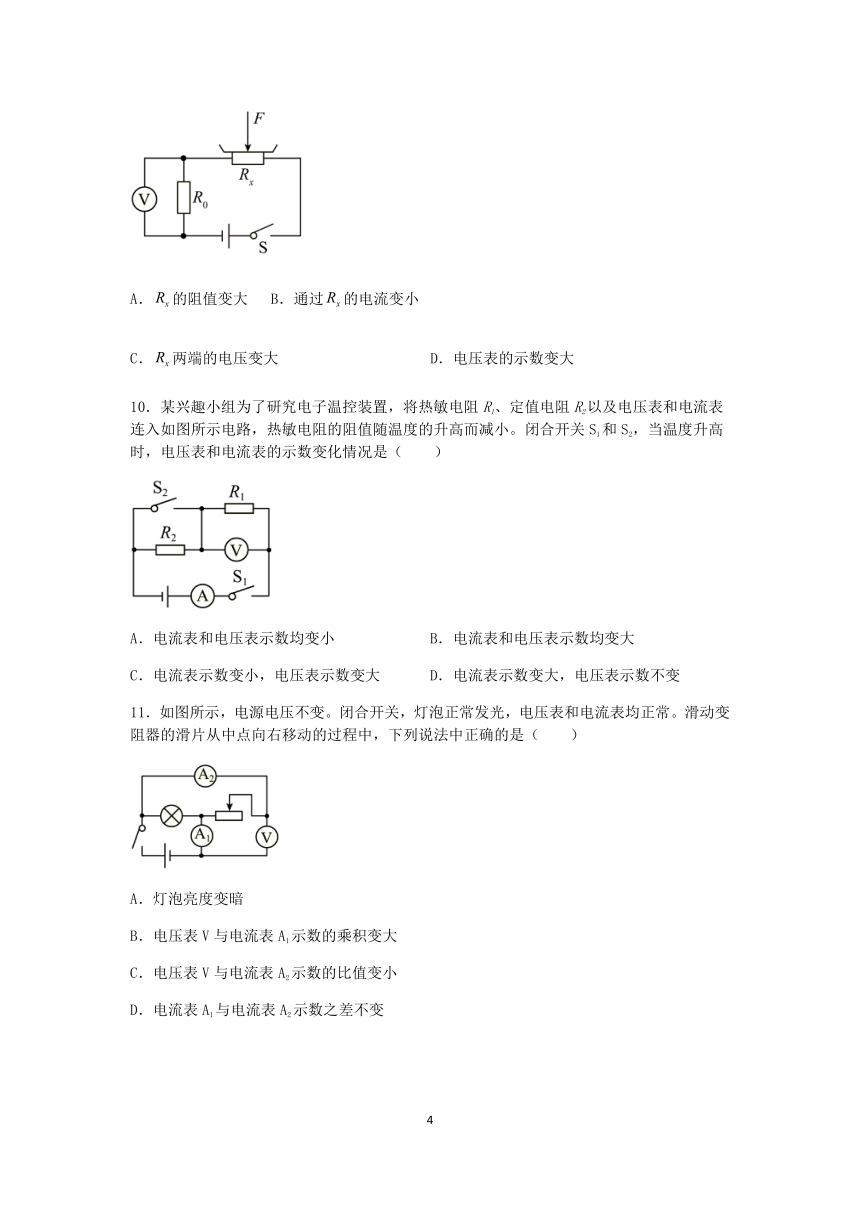

9．某电子秤的简化电路如图所示，R0是定值电阻，是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变。闭合开关S，当上方压力F增大时，下列说法正确的是（　　）
A．的阻值变大 B．通过的电流变小
C．两端的电压变大 D．电压表的示数变大
10．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关S1和S2，当温度升高时，电压表和电流表的示数变化情况是（　　）
A．电流表和电压表示数均变小 B．电流表和电压表示数均变大
C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变
11．如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法中正确的是（　　）
A．灯泡亮度变暗
B．电压表V与电流表A1示数的乘积变大
C．电压表V与电流表A2示数的比值变小
D．电流表A1与电流表A2示数之差不变

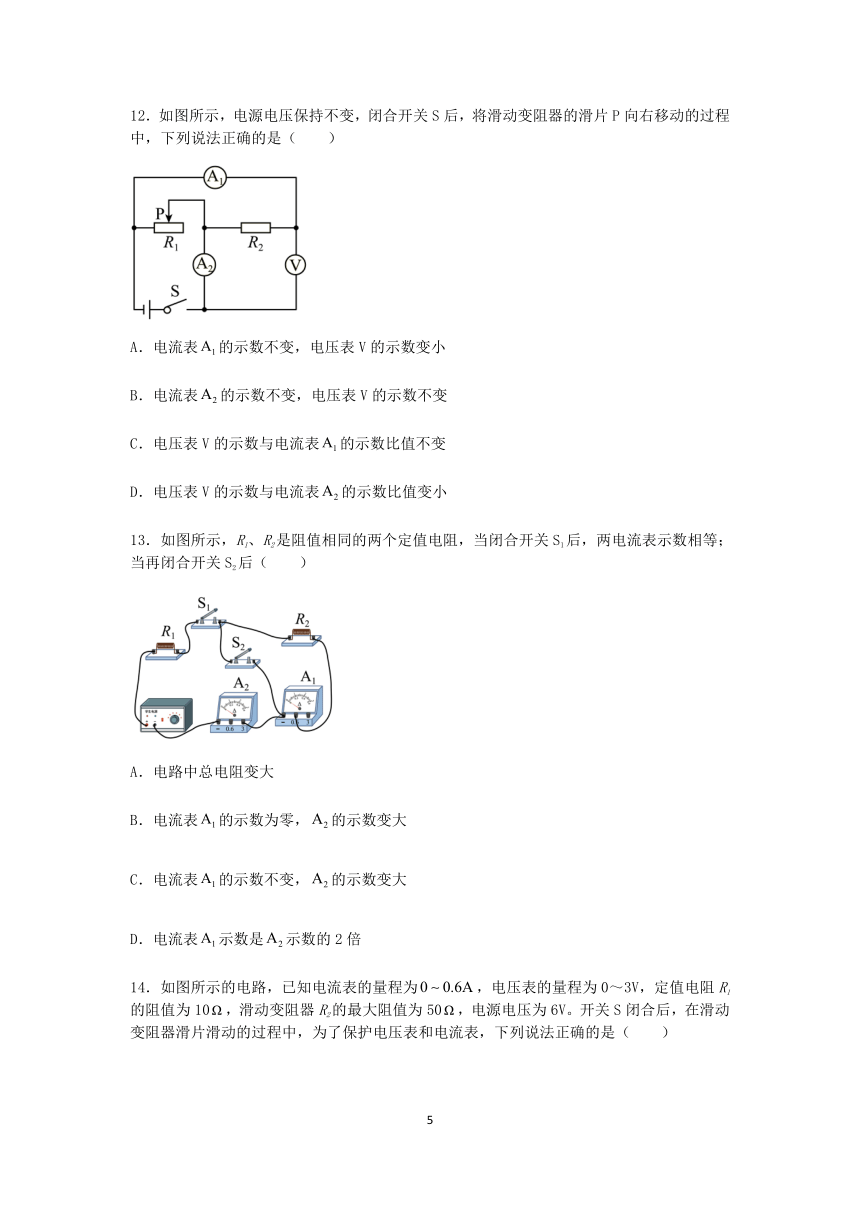

12．如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）

A．电流表的示数不变，电压表V的示数变小
B．电流表的示数不变，电压表V的示数不变
C．电压表V的示数与电流表的示数比值不变
D．电压表V的示数与电流表的示数比值变小
13．如图所示，R1、R2是阻值相同的两个定值电阻，当闭合开关S1后，两电流表示数相等；当再闭合开关S2后（　　）
A．电路中总电阻变大
B．电流表的示数为零，的示数变大
C．电流表的示数不变，的示数变大
D．电流表示数是示数的2倍
14．如图所示的电路，已知电流表的量程为，电压表的量程为0～3V，定值电阻R1的阻值为10，滑动变阻器R2的最大阻值为50，电源电压为6V。开关S闭合后，在滑动变阻器滑片滑动的过程中，为了保护电压表和电流表，下列说法正确的是（　　）

A．电压表最小示数是1V
B．滑动变阻器滑片允许滑到最左端
C．电路中允许通过的最大电流是0.6A
D．滑动变阻器滑片移动的过程中，电流表先达到最大量程
15．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω。开关S闭合，滑片从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图像如图乙所示。下列说法不正确的是（　　）

A．电源电压为6V B．定值电阻R1的阻值为10Ω
C．图乙中电流I0的值为0.1A D．当滑动变阻器R2为20Ω时，电流表的示数为0.3A
16．如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，则（　　）
A．断开 S2，闭合 S1、S3，通过L的电流与R的电流一定相等
B．闭合 S3，断开 S1、S2，R 被短路
C．闭合 S2，断开 S1、S3，滑片P向右移动，电流表的示数变小
D．闭合 S1，断开 S2、S3，L与R串联
17．如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器R1的滑片P向右移动时，电表示数的变化情况是（　　）
A．电压表V2示数减小，电流表示数增大
B．电压表V2示数增大，电流表示数减小
C．电压表V1示数增大，电流表示数增大
D．电压表V1示数减小，电流表示数减小
18．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，下列说法错误的是（　　）
A．滑动变阻器的最大阻值为15Ω B．定值电阻R2的阻值为5Ω
C．滑动变阻器滑片P在b端时，R2两端电压为1V D．电源电压为4.5V
19．图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图像。下列说法中正确的是（　　）
A．图线b是电流表A的示数随电压表V1的示数变化关系图像
B．当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C．电源电压是6V
D．定值电阻阻值是1Ω
20．如图所示，电源电压恒为16V，电流表量程0～0.6A，电压表量程0～15V，小灯泡规格“5V 2.5W”，滑动变阻器规格“190Ω 1A”。若不考虑小灯泡阻值随温度的变化，要求电路中各元件均安全工作，小灯泡两端电压不超过额定电压。闭合开关，下列说法正确的是（　　）

A．滑片向右滑动，电流表、电压表示数均变小 B．电流表的示数变化范围是0.1A～0.6A
C．电压表的示数变化范围是10V～15V D．滑动变阻器的调节范围是22Ω～150Ω
21．如图﹣1所示，电源电压恒定，定值电阻R0的阻值为8Ω。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图像如图﹣2所示。下列说法正确的是（　　）

A．电压表测量R0两端的电压
B．滑动过程中，电压表示数与电流表示数的比值不变
C．滑动变阻器R的最大阻值为8Ω
D．电源电压为9V
22．如图所示的电路，只闭合开关S1，将滑动变阻器滑片从最右端向左移动至中点，灯泡L的亮度将______（填“变亮”“变暗”或“不变”）。保持滑片位置不动，再闭合开关S2，电压表示数______，电流表示数______（以上两空均填“变大”“变小”或“不变”）。
23．如图所示，电源电压恒定不变，闭合开关S，滑片P向左移动，电流表A2示数___________，电流表A1示数___________，电压表V示数___________（以上三空均选填“变大”、“变小”或“不变”）。
24．如图是一台电子秤的示意图，电源电压保持9V不变，电阻R0＝40Ω，电压表量程是0~3V，压敏电阻R的阻值随压力变化的关系如图乙所示，托盘的质量不计，g取10N/kg，求：
（1）托盘中放20kg的物体时，电压表的示数；
（2）该电子秤最大称量值。
答案及解析
1．D
【解析】
滑动变阻器与电阻串联，电流表测电路的电流，V2测电源电压，V1测变阻器的电压。
A．将滑片P从右端向左端移动过程中，变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，根据欧姆定律，电流表示数变大，R两端电压变大，则是V1表示数变大，V2测电源电压，示数不变，故A错误；
B．因V2的示数等于电源电压保持不变，故V2和A示数的乘积变大，故B错误；
C．根据欧姆定律，V1和A示数之比即变阻器连入电路的电阻，可知这个比值变小，故C错误；
D．根据欧姆定律，V2和A示数之比即电路的总电阻，结合选项A，可知这个比值变变小，故D正确。
2.B
【解析】A．由图可知：灯泡和电阻丝串联，电流表测量电路中电流；当风越大，金属细杆的下端向右偏转的角度变大，则电阻丝与金属细杆的接触点的右侧电阻丝的长度减小，则电阻丝接入电路的电阻变小，故A错误；
B．由于电源电压一定，当电流表示数越大时，根据可知电路中的总电阻变小，根据电阻的串联特点可知，电阻丝接入电路的电阻变小，则电阻丝与金属细杆的接触点的右侧电阻丝的长度减小，所以，金属细杆的下端向右偏转的角度变大，说明风力越大，故B正确；
C．无风时OP自然下垂，电阻丝的电阻全部连入电路；电流表示数为0.2A，根据串联电路的电流处处相等的特点可知通过灯泡的电流为0.2A，由图乙可知此时灯泡两端的电压为2V；由可得，电阻丝两端的电压 UAB＝IRAB＝0.2A×15Ω＝3V
则电源电压 U＝UAB+UL＝3V+2V＝5V
故C错误；
D．若灯泡损坏，用一根导线替代，则当风越大，电阻丝接入电路的电阻越小，电路中电流越大，会超过电流表量程，或电阻丝与金属细杆的接触点移动到最右端，引起电源短路，故不可以用一根导线替代，故D错误。
3．B
【解析】
由电路图可知，灯泡L与滑动变阻器R并联在电路中，电流表A1测量的灯泡L的电流，电流表A2测量总电流，电压表V测量电源电压。滑动变阻器的滑片P向左移动，电阻变小，电压不变，滑动变阻器支路的电流增大，总电流增大，电流表A2的示数增大，灯泡L与滑动变阻器R并联，根据串并联电路的电流规律，电流表A1的示数不变，电压表V测量电源电压，电源电压不变，故ACD不正确，B正确。故选B。
4．B
【解析】
A．由题意知，光敏电阻的阻值随光照强度的减弱而增大，所以光照强度减弱时，RG增大，故A错误；
B．由电路图知，光敏电阻与定值电阻R串联在电路中，电流表测电路中的电流，电压表测R两端的电压。RG增大时，电路中的总电阻增大，据欧姆定律知，电路中的电流减小，电流表示数变小。故B正确；
CD．RG增大时，据串联电压的分压特点知，RG分去的电压增大，定值电阻R两端的电压减小，电压表的示数减小，故CD错误。
5.D
【解析】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
AC．当滑片位于最左端时，变阻器连入电路的电阻为零，只有R0的简单电路，电路的总电阻最小，由欧姆定律定律可知电路电流最大，根据图乙可知Imax=0.6A，由欧姆定律可得，电源电压 U=ImaxR0=0.6A×R0①
当滑片位于最右端时，变阻器连入电路的电阻最大，电路的总电阻最大，由欧姆定律定律可知电路电流最小，电压表示数最大，根据图乙可知Imin=0.2A，UR=4V，串联电路总电压等于各部分电压之和，根据欧姆定律可得，电源电压 U=UR+IminR0=4V+0.2A×R0②
联立①②可得 R0=10Ω，U=6V
故AC错误；
B．当滑片P在最左端时，滑动变阻器的接入电阻为0，分压为0，电源电压加在R0两端，R0两端的最大电压为电源电压6V，故B错误；
D．当滑片位于最右端时，变阻器连入电路的电阻最大，电路的总电阻最大，由欧姆定律定律可知电路电流最小，电压表示数最大，根据图乙可知Imin=0.2A，UR=4V，由欧姆定律可得，滑动变阻器的最大阻值
滑片P在中点时，滑动变阻器连入电路的电阻为
电路中的电流
故D正确。
6．B
【解析】
ABC．由图可知，由于滑片上连接的是电压表，则滑动变阻器全部连入电路，当滑片P向右移动时，电路中的总电阻不变，电流表示数不变，灯泡亮度不变,电压表测滑动变阻器滑片左侧电阻丝和灯泡L两端的总电压，滑片向右移动时，滑动变阻器滑片左侧电阻丝的阻值增大，电压表示数增大，故B正确，AC错误；
D．电压表示数增大，电流表示数不变，所以电压表示数和电流表示数比值变大，故D错误。
7．B
【解析】
A．由题图乙可知，污染指数越大，可变电阻的阻值越小，根据串联电路的分压特点可知，定值电阻两端的电压越大，电压表示数越小，故A错误；
B C．由题图乙可知，污染指数越大，可变电阻的阻值越小，根据串联电路的特点可知，电路中的总电阻越小，电源电压不变，根据可知，电流表示数越大，故B正确；C错误；
D．电压表示数与电流表示数的比值等于R的阻值，污染指数越大，可变电阻的阻值越小，即电压表示数与电流表示数的比值越小，故D错误。
8.D
【解析】分析电路图可知，电路为串联电路，电压表测滑动变阻器两端电压。
AB．由图乙可知，当滑动变阻器的阻值为时，滑动变阻器的电压为12V，此时电路中的电流为
电源电压可表示为 -------------①
当滑动变阻器的阻值为时，滑动变阻器的电压为14V，此时电路中的电流为
电源电压可表示为 -------------②
解得，，故AB错误；
CD．根据题意，电路中允许通过的最大电流为0.6A，此时电路中的总电阻最小，则总电阻为
因为R为定值电阻，所以滑动变阻器接入电路的最小电阻为
因为电压表测滑动变阻器电压，根据串联分压原理可知，当电压表为15V时，滑动变阻器接入电路中的电阻最大，电路中电流最小，根据串联电路中电压规律，可求定值电阻的电压为
电路中的最小电流为
则滑动变阻器接入电路中的最大电阻为
因此滑动变阻器的阻值范围为10~100Ω，故C错误，D正确。
9．D
【解析】AB．由电路图可知，压敏电阻Rx与定值电阻R0串联，电压表测量的是定值电阻两端的电压；闭合开关S，当Rx上方压力增大时，Rx的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由串联电路的电流特点可知通过Rx的电流变大，故AB错误；
CD．根据U=IR可知，定值电阻两端的电压变大，电压表示数变大，电源电压不变，根据串联电路的电压特点可知Rx两端的电压变小，故D正确，C错误。
故选D。
10．D
【解析】
由电路图可知，闭合开关S1和S2后，定值电阻R2被短路，电路为R1的简单电路，电流表测电路中电流，电压表测电源电压，当温度升高时，电源电压不变，故电压表的示数不变，热敏电阻R1的阻值变小，故由欧姆定律可知，电路中的电流变大，则电流表的示数变大，故可知ABC不符合题意，D符合题意。
11．D
【解析】
由电路图可知，灯泡与滑动变阻器并联，电流表A1测干路电流，电流表A2测变阻器支路的电流，电压表V测电源两端的电压。
A．因并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流和电压不变，灯泡的电功率不变，则灯泡的亮度不变，故A错误；
B．由电源电压不变可知，滑片移动时电压表V的示数不变，滑动变阻器的滑片从中点向右移动的过程中，变阻器接入电路中的电阻变大，由可知，通过变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，且通过灯泡的电流不变，所以干路电流变小，即电流表A1的示数变小，则电压表V与电流表A1示数的乘积变小，故B错误；
C．滑动变阻器的滑片从中点向右移动的过程中，通过变阻器的电流变小，即电流表A2的示数变小，因电压表V的示数不变，则电压表V与电流表A2示数的比值（也是滑动变阻的阻值）变大，故C错误；
D．因电流表A1与电流表A2示数之差等于通过灯泡的电流，所以由通过灯泡的电流不可知，其差值不变，故D正确。
12．C
【解析】根据电路图可知，该电路是并联电路，电流表测量通过R2的电流，电流表测量干路的电流，电压表V测量电源电压；根据并联电路的电压特点可知，电压表V的示数不变；根据并联电路互不影响的特点可知，电流表的示数不变；
根据并联电路的电流特点可知，电流表的示数随着通过R1的电流的变化而变化，滑动变阻器的滑片P向右移动的过程中，R1的电阻变大，通过R1的电流变小，所以，电流表的示数变小；
根据可知，电压表V的示数与电流表的示数之比等于定值电阻R2的大小，定值电阻R2的阻值不变；电压表V的示数与电流表的示数之比等于滑动变阻器R1的大小，电阻是变大的。
故ABD错误，C正确。
故选C。
13．B
【解析】
A．当闭合开关S1后，两电阻串联，两电流表都测电路中的电流；电路中的总电阻为
R=R1+R2=2R1
电路中的电流
当再闭合开关S2后，电路为R1的简单电路，R2和电流表A1被短路，电流表A2测电路中的电流；电路中的总电阻
R′=R1
所以电路中的总电阻变小，故A不符合题意；
BCD．电路中的电流
所以电流表A1的示数为零，A2的示数变大，故B符合题意，CD不符合题意。
14．A
【解析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流。
A．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，因串联电路中总电压等于各分电压之和，所以，电路中的最小电流
则电压表的最小示数
故A正确；
B．当滑动变阻器的滑片位于最左端时，接入电路中的电阻为0，电路为R1的简单电路，电压表测电源的电压，因电源的电压6V，大于电压表的量程3V，所以，滑动变阻器的滑片不能移到最左端，故B错误；
CD．当电压表的示数为3V时，电路中的电流
所以，电路中允许通过的最大电流是0.3A，且两电表中电压表先达到最大量程，故D错误。
15．D
【解析】由电路图可知，这是R1定值电阻和滑动变阻器R2的串联电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流。滑片从右端滑动到左端的过程中，滑动变阻器R2接入电路的阻值变小，总电阻变小，电路变大。
由乙图可知，当滑片滑到最右端时电路中的电流I0，R2两端的电压U2＝5V，滑动变阻器的最大阻值为R2＝50Ω，由欧姆定律可知，此时电路中的电流为
因串联电路中总电压等于各分电压之和，所以，电源的电压为
当滑片在最左端时，滑动变阻器没有连入电路，电压表示数为零，由图像可知，电路中电流最大，即Imax＝0.6A，电源电压为
联立①②解得：R1＝10Ω，U＝6V。
当滑动变阻器R2为20Ω时，根据串联电路的电阻规律可得电路的总电阻为
由欧姆定律可得此时电路中的电流为
A．综上所述，电源电压为6V，故A正确，A不符合题意；
B．综上所述，R1的阻值为10Ω，故B正确，B不符合题意；
C．综上所述，图乙中电流I0的值为0.1A，故C正确，C不符合题意；
D．综上所述，当滑动变阻器R2为20Ω时，电流表的示数为0.2A，故D错误，D符合题意。
16．C
【解析】
A．断开S2，闭合S1、S3，此时灯泡L和滑动变阻器R并联，L与R两端的电压相等，灯泡L和滑动变阻器R的电阻不一定相同，由可知，电流不一定相等，故A不符合题意；
B．闭合S3，断开S1、S2，只有灯泡接入电路中，此时R断路，故B不符合题意；
C．闭合S2，断开S1、S3，L与R串联，电流表测量电路中的电流，滑片P向右移动，滑动变阻器接入电路的电阻增大，总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表的示数变小，故C符合题意；
D．闭合S1，断开S2、S3，只有R接入电路中，灯泡没有接入电路，故D不符合题意。
17．B
【解析】
由电路图知滑动变阻器R1与电阻R2串联，电压表V1测电源电压，V2测R1的电压，电流表测电路电流。当滑动变阻器的滑片向右移时，滑动变阻器连入电阻的阻值增大，所以电路总电阻变大。根据可知，电路中电流变小，即电流表示数变小；由于电压表V1测电源电压，而电源电压不变，所以滑片移动时，V1示数不变；根据串联电路的分压原理，即
滑动变阻器连入电阻的阻值增大，则其分得电压增大，即V2示数变大。所以ACD不符合题意，B符合题意。
18．D
【解析】A．闭合开关S，R1和R2串联，电压表测量的是滑动变阻器两端电压，电流表测量电路中电流；由图象可知，电流最小为I=0.2A，此时滑动变阻器两端电压为U滑=3V，根据串联分压原理可知，此时滑动变阻器接入电路的阻值最大，根据欧姆定律可得滑动变阻器R1的最大阻值
故A正确，不符合题意；
BD．串联电路总电压等于各部分电压之和，根据串联电路的电压特点和欧姆定律可得电源电压
U=IR2+U滑=0.2A×R2+3V①
滑动变阻器接入电路的电阻为0时，电路为定值电阻的简单电路，电路的总电阻最小，根据欧姆定律可知此时通过电路的电流最大，由图可知当最大电流为I′=0.8A时，滑动变阻器滑片在a端，电压表示数为0，则电源电压 U=I′R2=0.8A×R2②
联立①②可得 R2=5Ω，U=4V
故B正确，不符合题意；D错误，符合题意；
C．滑动变阻器滑片P在b端时，滑动变阻器接入电路最大阻值，根据串联电路电压规律可得R2两端电压
U2=U﹣U滑=4V﹣3V=1V
故C正确，不符合题意。
19．C
【解析】C．由图甲可知R1和R2串联，电流表测电路中的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压；串联电路的电源电压等于各个用电器两端的电压之和，由图乙可知，当电流为0.1A时，两个电压表的示数分别为1V和5V，因此电源电压为 U=1V+5V=6V
故C正确；
AD．由于R2是定值电阻，由欧姆定律可知，通过R2的电流与其两端电压成正比，由图乙可知，图线b代表电流表A的示数随V2的示数变化关系图；则图线a代表电流表A的示数随V1的示数变化关系图；定值电阻的阻值为
故AD错误；
B．由图乙可知，滑动变阻器的最大阻值为
当电压表V1、V2的示数相等时，由图可知，此时R1两端的电压，通过的电流：I=0.3A，则
则滑片不在滑动变阻器的中点位置，故B错误。
20．D
【解析】由图可知，滑动变阻器与小灯泡串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流。
A．滑片向右滑动，滑动变阻器连入电路的阻值变大，根据串联分压原理可知，滑动变阻器分压变大，电压表示数变大；电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流变小，电流表示数变小，故A错误；
B．小灯泡电阻为
正常工作时的电流为
根据电流表量程、滑动变阻器规格可知，电路的最大电流为0.5A；当电压表示数最大为15V时，滑动变阻器连入电路的阻值最大，电流表示数最小，此时小灯泡两端的实际电压为 UL实=U-U滑大=16V-15V=1V
则电路最小电流为
电流表的示数变化范围是0.1A～0.5A，故B错误；
C．当电流最大为0.5A时，小灯泡最大电压为 UL最大=I最大RL=0.5A×10Ω=5V
则滑动变阻器最小电压为 U滑最小=U-UL最大=16V-5V=11V
电压表的示数变化范围是11V～15V，故C错误；
D．滑动变阻器最小电压为11V时，连入电路的阻值最小为
滑动变阻器最小电压为15V时，连入电路的阻值最大为
所以滑动变阻器的调节范围是22Ω～150Ω，故D正确。
21．C
【解析】A．如图﹣1所示，闭合开关，R0与R串联，电流表测电路中的电流，电压表测R两端的电压，故A错误；
B．电压表测量R两端的电压，电流表测量R中的电流，由欧姆定律可知，电压表示数与电流表示数的比值为R的接入电阻值的大小，滑片滑动过程中，变阻器R的接入电阻是变小的，故B错误；
CD．当滑片位于a端时，滑动变阻器接入电路的阻值最大，根据串联分压特点可知电压表的示数最大，由图﹣2可知，UR＝6V，根据欧姆定律可得，电路中的电流为
定值电阻两端的电压为
根据串联电路的电压特点可知，电源电压
当滑片位于中点时，滑动变阻器接入电路的阻值为总电阻的一半，由图﹣2可知，UR′＝4V，根据欧姆定律可得，路中的电流
定值电阻两端的电压
根据串联电路的电压特点可知，电源电压 ②
联立①②可得：R＝8Ω，U＝12V，故C正确，D错误。
22．变亮 变小 变大
【解析】
由图知道，只闭合开关S1，灯泡、定值电阻与滑动变阻器串联，电压表测量定值电阻与灯泡L的总电压，电流表测量电路电流，将滑动变阻器滑片从最右端向左移动至中点，滑动变阻器完全接入电路中的电阻逐渐减小，由欧姆定律知道，电路电阻变大，电流变小，由知道，灯泡的功率变大，亮度将变亮。
保持滑片位置不动，再闭合开关S2，定值电阻与滑动变阻器串联，灯泡短路， 则电路总电阻减小，由欧姆定律知道，电流变大，则电流表示数变大，根据串联电路的电压规律，由U=IR知道，电压表示数变小。
23． 不变 不变 变大
【解析】
因电压表接在滑片上，而电压表内阻很大，故上面支路的电流要全部经过R2的电阻丝，R1、R2并联，电压表测滑片右端电阻丝的电压，电流表A2测R1的电压，A1测干路电流。
根据并联电路各支路互不影响，流过R1的电流不变，即电流表A2示数不变。
滑片P向左移动，滑动变阻器接入电路的电阻不变，两端的电压不变，根据欧姆定律可知，流过R2的电流不变；根据并联电路各支路互不影响，流过R1的电流不变，由并联电路电流规律可知，干路电流不变，即电流表A1示数不变。
滑片P向左移动，与电压表并联部分的电阻变大，根据U=IR可知，电压表V示数变大。
24．（1）2.25V；（2）30kg
【解析】
解：（1）物体的重力
由图乙可知，当物体质量是200N时，压敏电阻的阻值R＝120Ω，电路中的电流
所以电压表示数为
（2）由乙图知，压敏电阻随压力增大，阻值减小，而电压表量程为0~3V，当电压表示数达到3V时，被测量的物体质量最大，电路中的电流
此时压敏电阻R两端电压
压敏电阻的阻值
由图乙可知物体的重力，所以电子秤最大称量值
答：（1）托盘中放20kg的物体时，电压表的示数2.25V；
（2）该电子秤最大称量值为30kg。
