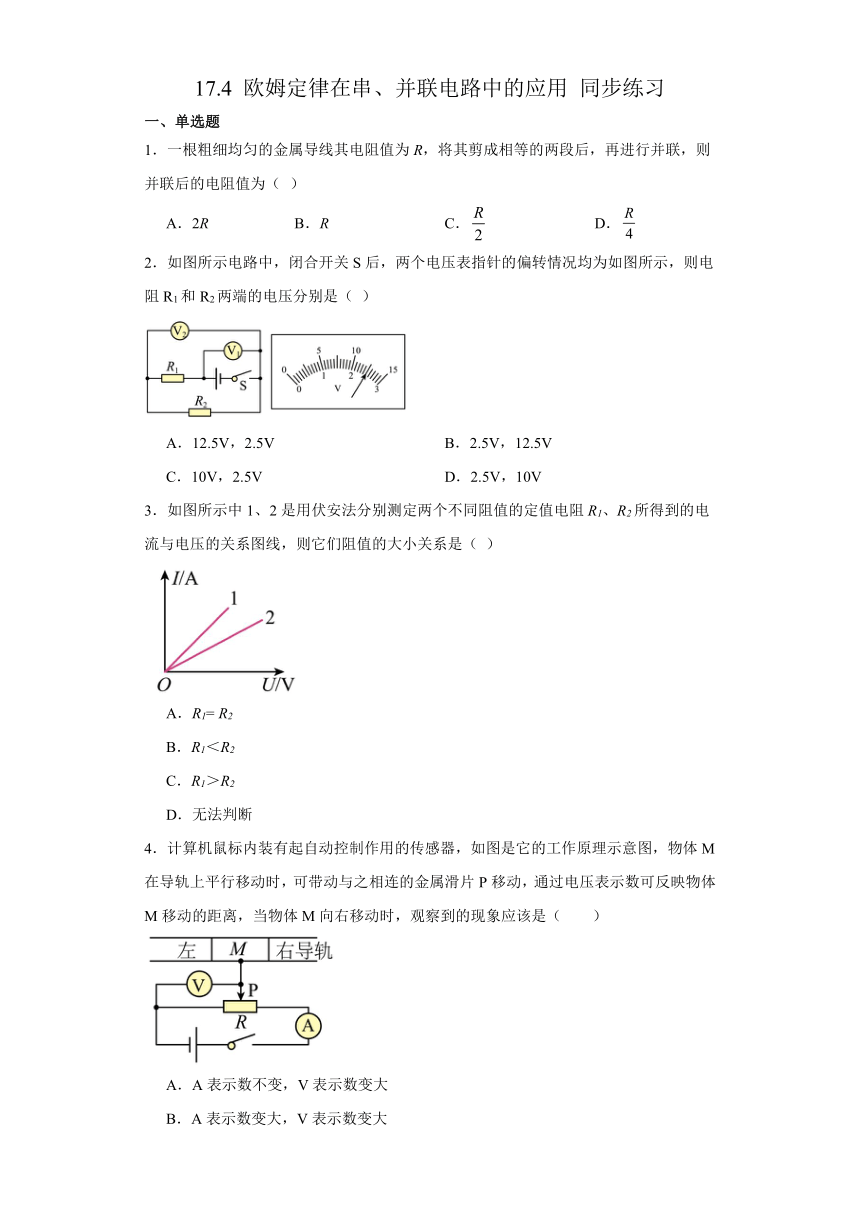

17.4 欧姆定律在串、并联电路中的应用 同步练习
一、单选题
1．一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的电阻值为（ ）
A．2R B．R C． D．
2．如图所示电路中，闭合开关S后，两个电压表指针的偏转情况均为如图所示，则电阻R1和R2两端的电压分别是（ ）
A．12.5V，2.5V B．2.5V，12.5V
C．10V，2.5V D．2.5V，10V
3．如图所示中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（ ）
A．R1= R2
B．R1＜R2
C．R1＞R2
D．无法判断
4．计算机鼠标内装有起自动控制作用的传感器，如图是它的工作原理示意图，物体M在导轨上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）
A．A表示数不变，V表示数变大
B．A表示数变大，V表示数变大
C．A表示数和V表示数比值变大
D．A表示数和V表示数比值不变

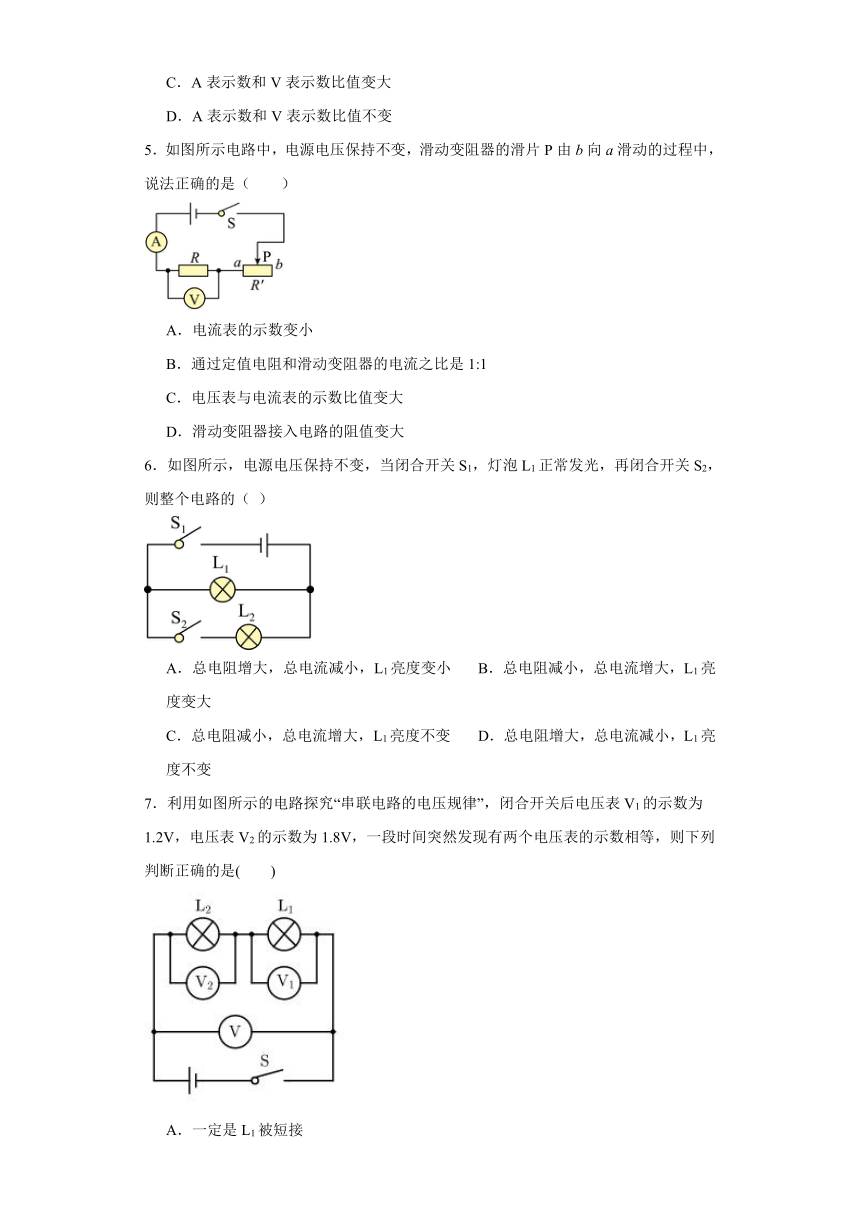

5．如图所示电路中，电源电压保持不变，滑动变阻器的滑片P由b向a滑动的过程中，说法正确的是（　　）
A．电流表的示数变小
B．通过定值电阻和滑动变阻器的电流之比是1:1
C．电压表与电流表的示数比值变大
D．滑动变阻器接入电路的阻值变大
6．如图所示，电源电压保持不变，当闭合开关S1，灯泡L1正常发光，再闭合开关S2，则整个电路的（ ）
A．总电阻增大，总电流减小，L1亮度变小 B．总电阻减小，总电流增大，L1亮度变大
C．总电阻减小，总电流增大，L1亮度不变 D．总电阻增大，总电流减小，L1亮度不变
7．利用如图所示的电路探究“串联电路的电压规律”，闭合开关后电压表V1的示数为1.2V，电压表V2的示数为1.8V，一段时间突然发现有两个电压表的示数相等，则下列判断正确的是(　　)
A．一定是L1被短接
B．一定是L1断路
C．可能是L2断路
D．可能是电压表V2断路
8．阻值分别为1欧和10欧的电阻并联后，总电阻R的阻值
A．一定小于1欧 B．可能小于1欧 C．一定等于11欧 D．可能大于10欧
9．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是
A．减小电路两端的电压 B．增大通过电路的电流
C．并联一根相同电阻丝 D．串联一根相同电阻丝
10．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（　　）
A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路
二、填空题
11．如图所示的电路中，S1闭合S2断开时，甲、乙是电流表，I甲：I乙=1：3，此时电路的总功率为P1；当S1、S2都闭合时，甲、乙是电压表，此时电路的总功率为P2 ， 电阻大小之比R1：R2= ，总功率之比P1：P2= ．
12．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度 (选填“变亮”或“变暗”)，电压表的示数将 (选填“增大”或“减小”)．
13．有两个电阻，若把它们串联在电路中，总电阻是 ，和两端的电压之比 。
14．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时， V1的示数 ， V2的示数 ，A的示数 ．V1与V2的示数差和A的示数的比值一定 均选填“变大”、“变小”、“不变”)
15．两个定值电阻，甲标有“16 Ω 1.5A”，乙标有“22 Ω 1.5A”．现把它们串联起来，则该串联电路两端允许加的最高电压是 V．
16．一只标有“”的小电灯和一只标有“”的定值电阻．如果它们并联，干路允许通过的最大电流是 ; 如果它们串联在电路中,现在有三个电源．电压分别是①、②和③，如果选择电源接入电路中，在三个电源中，不可以选用的电源是 (填序号)．
17．有甲、乙两只灯泡，甲标有“15V 1.0A”字样，乙标有“10V 0.5A”字样，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯泡电阻的影响） V.
18．若通过某导体的电流为0.3安，则在10秒内通过该导体横截面的电荷量为 库，此时导体两端的电压为6伏，则导体的电阻为 欧。当导体两端的电压为10伏时，该导体的电阻为 欧。
三、作图题
19．一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab=R，a、c电阻Rac=2R，b、c间电阻Rbc=3R，请画出电阻的连接图．
四、实验题
20．如图甲所示是小明探究串联电路电流特点的实验电路图。
（1）小明最好选择两个小灯泡的规格是 的（填“相同”或“不相同”）；
（2）小明连接电路时，刚连完最后一条导线，灯泡L1、L2就亮了，他在实验操作中的不当之处是 ；
（3）表格中是小明实验中测得的三组数据，由表格数据可得出结论： ；
实验序号 A处电流/A B处电流/A C处电流/A
1 0.3 0.3 0.3
2 0.4 0.4 0.4
3 0.2 0.2 0.2
（4）实验中，小明同学是通过改变电源电压而获得三组不同电流，请你提出能改变电路中的电流的另外一种实验操作方法： ；
（5）小红同学在做实验时，闭合开关前，电流表的指针指在零刻度线处；当闭合开关试触时，发现电流表指针摆动出现了如图乙所示的情况。请分析她在电流表的使用上存在的问题： 。
试卷第1页，共3页
参考答案：
1．D
2．C
3．B
4．A
5．B
6．C
7．C
8．A
9．D
10．C
11． 1：2 9：2
12． 变暗 增大
13．
14． 不变 变大 变小 不变
15．19
16． 0.90 ③
17．
18． 3 20 20
19．
20． 不相同 连接电路时没有断开开关 串联电路各处的电流都相等 换用不同规格的灯泡做实验 电流表正负接线柱接反了
