15.3 串联和并联
在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢

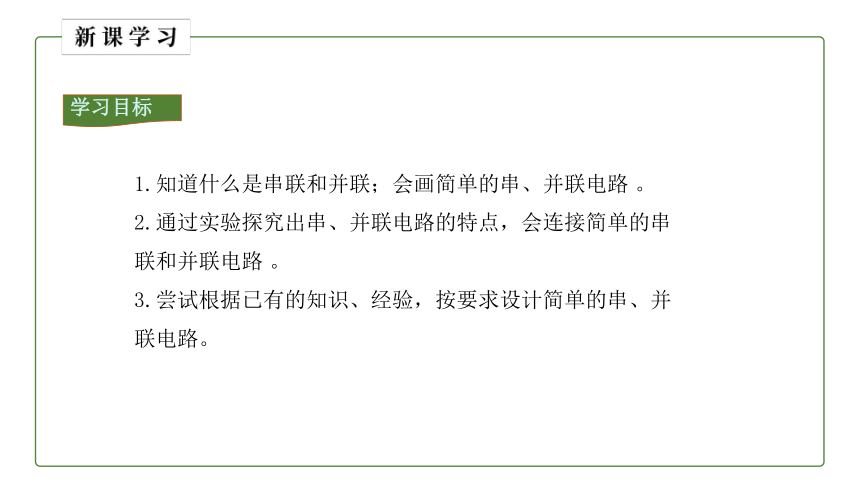

学习目标
1.知道什么是串联和并联；会画简单的串、并联电路 。
2.通过实验探究出串、并联电路的特点，会连接简单的串联和并联电路 。
3.尝试根据已有的知识、经验，按要求设计简单的串、并联电路。
一、串联和并联

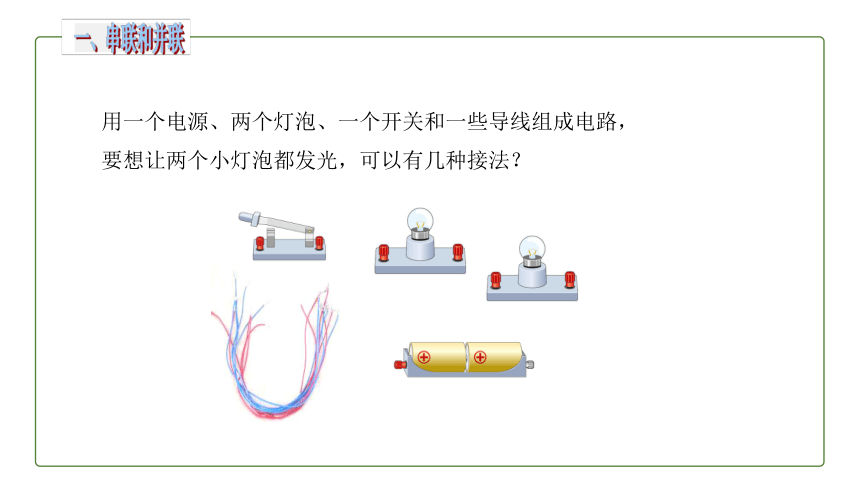

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
一、串联和并联

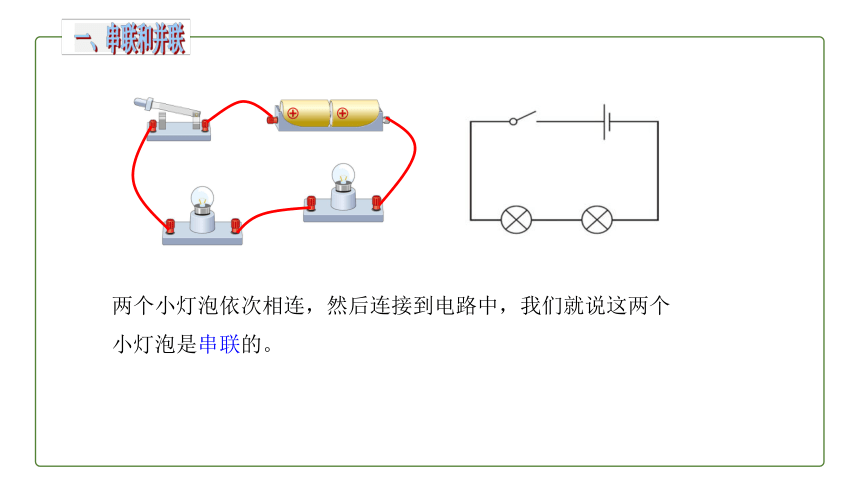

两个小灯泡依次相连，然后连接到电路中，我们就说这两个小灯泡是串联的。
一、串联和并联

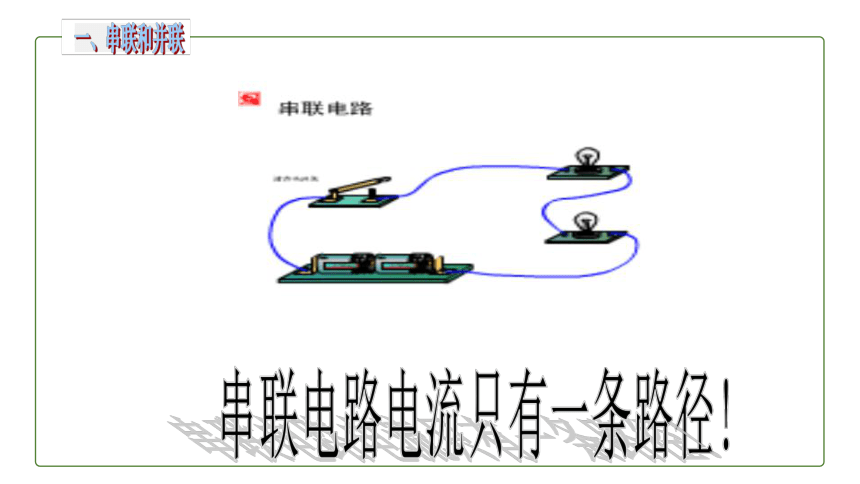

串联电路电流只有一条路径!
一、串联和并联

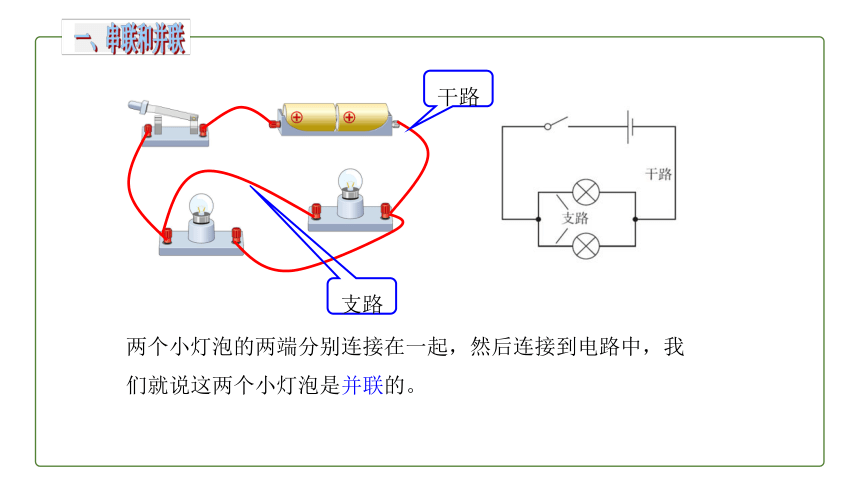

两个小灯泡的两端分别连接在一起，然后连接到电路中，我们就说这两个小灯泡是并联的。
干路
支路

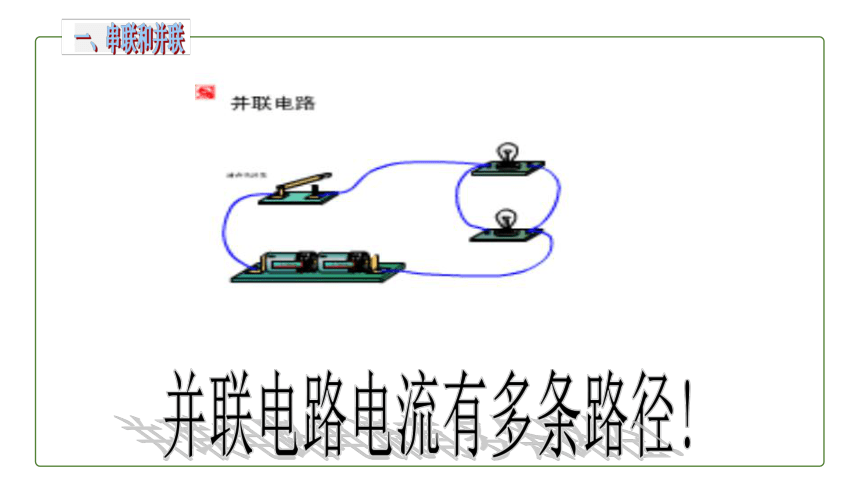

一、串联和并联
并联电路电流有多条路径!
二、连接串联电路和并联电路

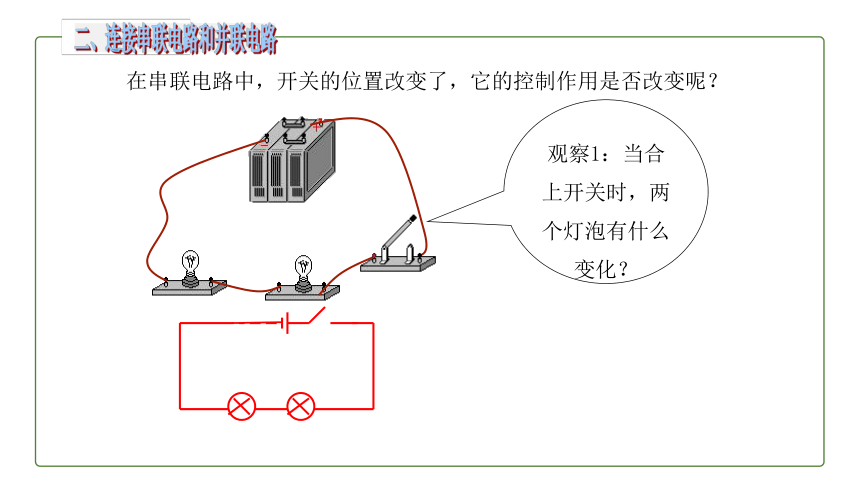

观察1：当合上开关时，两个灯泡有什么变化？
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
二、连接串联电路和并联电路
实验结果
两灯泡都
亮
二、连接串联电路和并联电路
观察实验现象
观察
当调换开关 S 的位置时，两灯泡有什么变化？
二、连接串联电路和并联电路
观察实验现象
调换开
关位置
后，两
灯都
亮
二、连接串联电路和并联电路
串
联
电
路
连接特点
工作特点
开关的
控制特点
依次逐个相连，无分支。
各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。
一只开关可控制各用电器工作，且与开关的位置无关。
二、连接串联电路和并联电路
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
观察：
当断开S2，合上S、S1时，灯泡L1、L2有什么变化？
S
S1
S2
L1
L2
二、连接串联电路和并联电路
S
S1
S2
L1
L2
灯
泡
L1
亮
灯
泡
L2
不
亮
二、连接串联电路和并联电路
S
S1
S2
L1
L2
再观察：
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
二、连接串联电路和并联电路
S
S1
S2
L1
L2
灯
泡
L1
不
亮
灯
泡
L2
亮
二、连接串联电路和并联电路
工作特点
并联电路
连接特点
开关的
控制特点
各用电器（包括跟用电器相连的开关）各自接在电路两点之间。
某一条支路断开时，其他支路上的用电器照常工作。
干路上的开关可以控制所有用电器，而支路上的开关只能控制所在支路上的用电器。
二、连接串联电路和并联电路
串联电路 并联电路
连接特点 首尾顺次相连 首首、尾尾并列相连
电流路径 电流只有一条路径 电流有多条路径（至少两条）
用电器是否相影响 各用电器之间互相影响 各用电器可独立工作，互不影响
开关作用 开关控制所有的用电器，开关的位置对电路无影响 干路开关控制整个电路，支路开关只控制它所在的那条支路
电路图
二、连接串联电路和并联电路
讨论并总结判断串联与并联电路的方法：
电流流向法：从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的。
2.定义法：根据串联、并联电路的定义直接判断。串联电路是用电器首尾相连，然后接到电路中并联电路是用电器的两端分别连在一起，然后接到电路中。（此法适用于较简单的电路）。
3.断开电路法：串联电路只有一条电流路径，若其中一个用电器被断开，其他用电器就无法工作；并联电路有多条电流路径，若其中一个用电器被断开，其他用电器照常工作。
三、生活中的电路
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
三、生活中的电路
如图所示是一个简化了的玩具警车的电路图。电路图中的小灯泡L与小电动机M是串联还是并联的？
课堂练习
1．关于生活中的一些电路连接，下列判断不正确的是( )
A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的
C．由于某灯短路使保险丝熔断时，其他用电器都不工作。因此保险丝是安在干路上的
D．楼道的声控灯只有在天暗且有声音时才能亮，因此声控、光控开关及灯是串联的
A
课堂练习
2.小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）
A． B．
C． D．
C
B．
课堂练习
3.下列电路中两个灯泡都能够独立工作的是（　　）
A． B．
C． D．
B
课堂练习
4.下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　）
A．闭合开关S1、S2和S3 B．只闭合开关S1和S2
C．只闭合开关S2和S3 D．只闭合开关S3
D
课堂练习
5.公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）
A． B．
C． D．
C
课堂小结
串
联
电
路
把元件逐个顺次连接起来组成的电路，称为串联电路。
定义：
特点：
电流路径唯一，开关位置任意。
并
联
电
路
定义：
特点：
把元件并列连接起来组成的电路。
断开干路，整个电路形成断路；断开一条支路，不影响别的支路。
