第四节 电流的测量
第十五章 电流和电路
学习目标

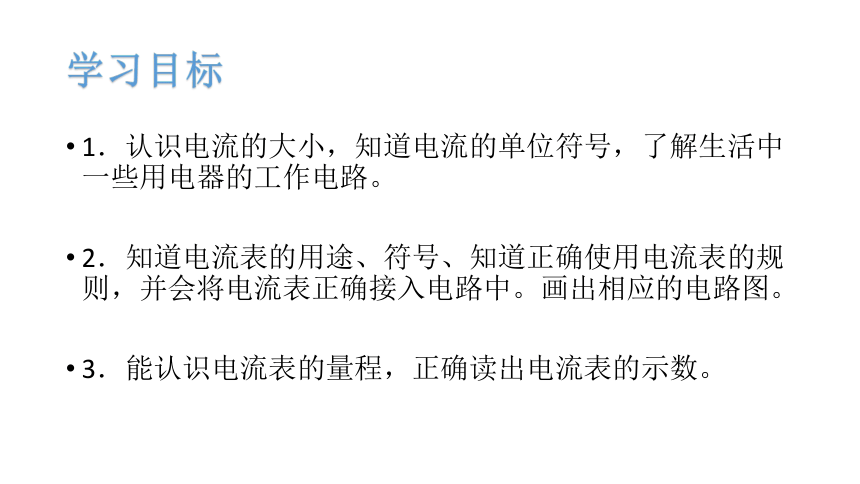

1．认识电流的大小，知道电流的单位符号，了解生活中一些用电器的工作电路。
2．知道电流表的用途、符号、知道正确使用电流表的规则，并会将电流表正确接入电路中。画出相应的电路图。
3．能认识电流表的量程，正确读出电流表的示数。
新课导入
L2
L1
S
S
L2
L1
【想一想】将规格相同的两个小灯泡分别串联和并联连接，为什么小灯泡的亮度不一样呢？
电流的强弱
知识点 一
新课学习

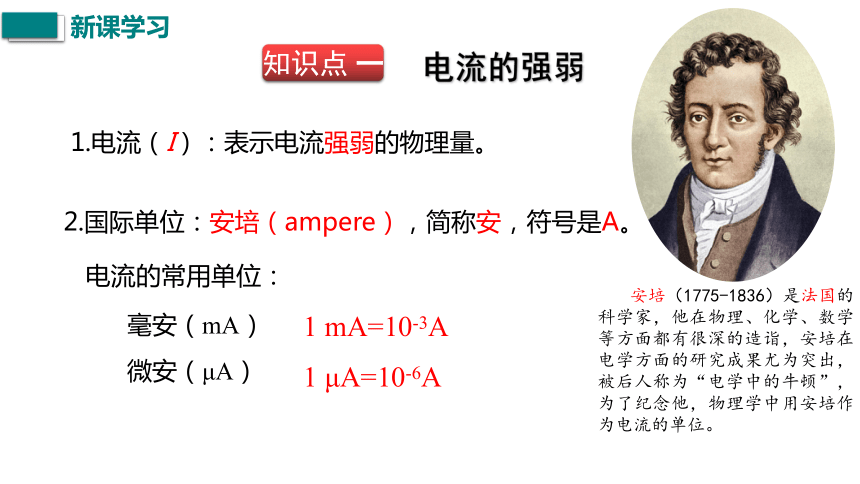

1.电流（I）：表示电流强弱的物理量。
2.国际单位：安培（ampere），简称安，符号是A。
电流的常用单位：
安培（1775-1836）是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为电流的单位。
1 mA=10-3A
毫安（mA）
微安（μA）
1 μA=10-6A
新课学习
计算器 约100 μA
3.常见的电流
手电筒 约200 mA
家庭节能灯 约0.1A
电冰箱 约1 A
空调 约5 A
雷电 可达2×105 A
新课学习
电流的测量
知识点 二
1.电流表：测量电流的仪器
电流表的电路符号：
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
认识电流表
新课学习
2.电流表的读数
【想一想】测量仪器在使用前需要观察什么？
单位、零刻度线、分度值、量程
（1）电流表的量程和分度值
接线柱 “-”和“3” “-”和“0.6”
量程 0~3 A 0~0.6 A
分度值 0.1 A 0.02 A
（2）电流表在使用前也需要调零
调零旋钮
新课学习

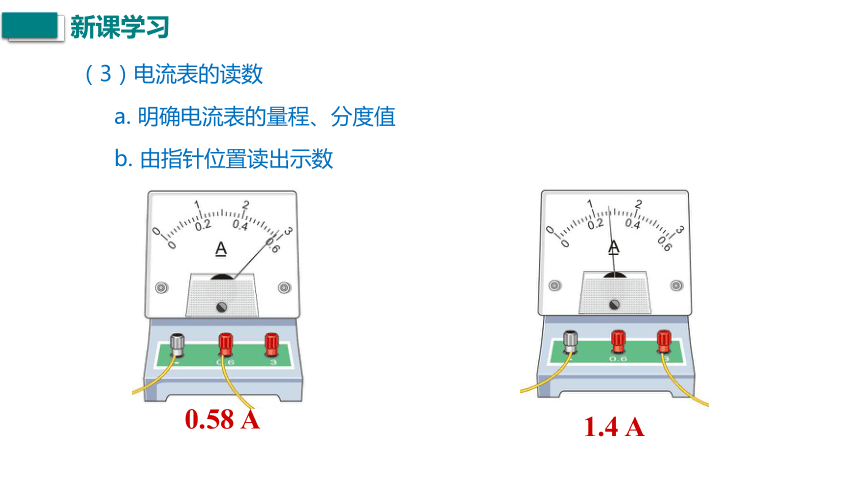

（3）电流表的读数
a. 明确电流表的量程、分度值
b. 由指针位置读出示数
0.58 A
1.4 A
新课学习

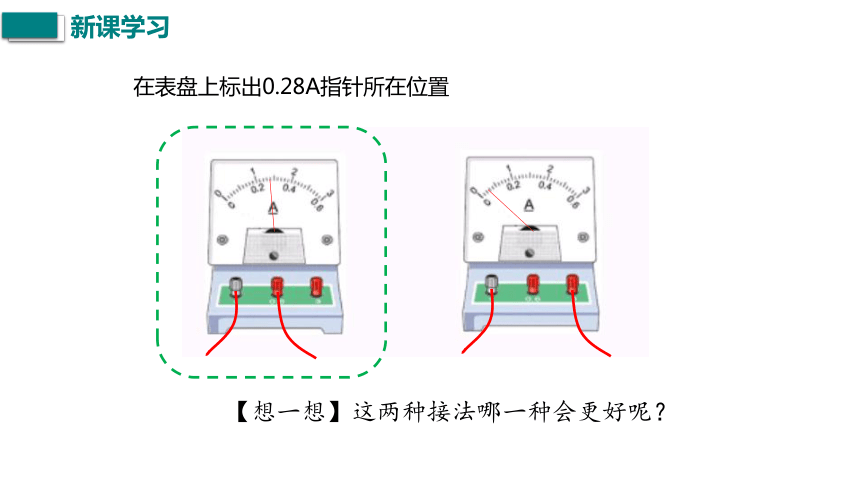

在表盘上标出0.28A指针所在位置
【想一想】这两种接法哪一种会更好呢？
A
新课学习
3.电流表的使用
（1）电流表是串联还是并联接入电路？
L2
L1
S
A
L2
L1
S
A
没有明显变化
灯L1不亮，L2亮度增加
灯L2亮度不变
必须将电流表与被测用电器串联！
新课学习
（2）正负接线柱怎样接入电路？
电流：
从正接线柱流入，
从负接线柱流出，
指针向右偏转
新课学习
（2）正负接线柱怎样接入电路？
电流：
从负接线柱流入，
从正接线柱流出，
指针向左偏转
电流方向会影响电流表指针的偏转方向
新课学习
（2）正负接线柱怎样接入电路？
根据电流表结构特点，指针要往右偏，因此电流需要从正接线柱流入，负接线柱流出
必须让电流从正接线柱流入，负接线柱流出
必须正确选择电流表的量程
试触
新课学习
电流过大！
（3）不允许将电流表直接连接到电源的两极！否则，电流表将会损坏。
新课学习
电流表的使用
（1）电流表必须和被测的用电器串联（电阻很小，相当于导线）。
（2）电流必须从正接线柱流入，从负接线柱流出（否则电流表指针会反偏）。
（3）“试触”选择正确量程。
（4）不允许把电流表直接连到电源的两极（否则会出现电源短路）
新课学习
用电流表测量通过电路中的电流
知识点 三
L
S
A
L
S
A
实验一：用电流表测量流入小灯泡和流出小灯泡的电流
甲图
乙图
新课学习
位置 用电器左侧 用电器右侧
I/A 0.34 A 0.34 A
实验一：用电流表测量流入小灯泡和流出小灯泡的电流
实验结论：
（1）流出小灯泡的电流与流入小灯泡的电流相等，均为0.34A
（2）被测电流的大小与电流表在电路中的位置无关
课堂练习
　　1.以下电路中，电流表连接方法正确的是（ ）
A
A
A
A
B
A
A
C
D
课堂练习
　　2．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
课堂总结
电流的测量
定义
单位
电流的测量
常见的电流值
电流表
电流表的使用方法
电流的强弱
