初中物理人教版九上第十五章第五节 串并联电路中电流的规律 课件(共21张PPT)

(共21张PPT)
第五节 串并联电路中的电流规律量
第十五章 电流和电路
学习目标
1．会正确使用电流表测量串联电路和并联电路中的电流
2．会分析实验数据，归纳总结出串、并联电路中电流的规律
3．会运用串、并联电路的电流规律解决简单的问题

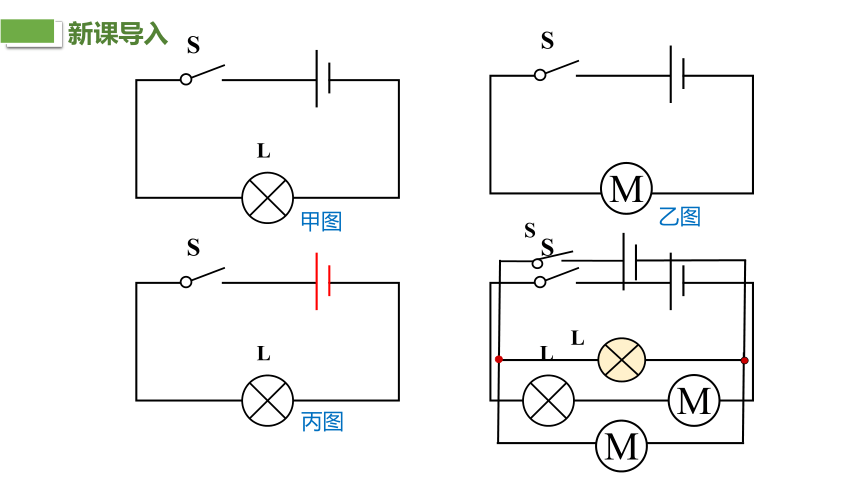

S
M
L
S
甲图
乙图
新课导入
L
S
丙图
L
S
M
S
L
M
新课学习
探究串联电路中电流的规律
知识点 一
L1
S
L2
A
B
C
B点、C点的电流与A点的电流一样大吗？
新课学习

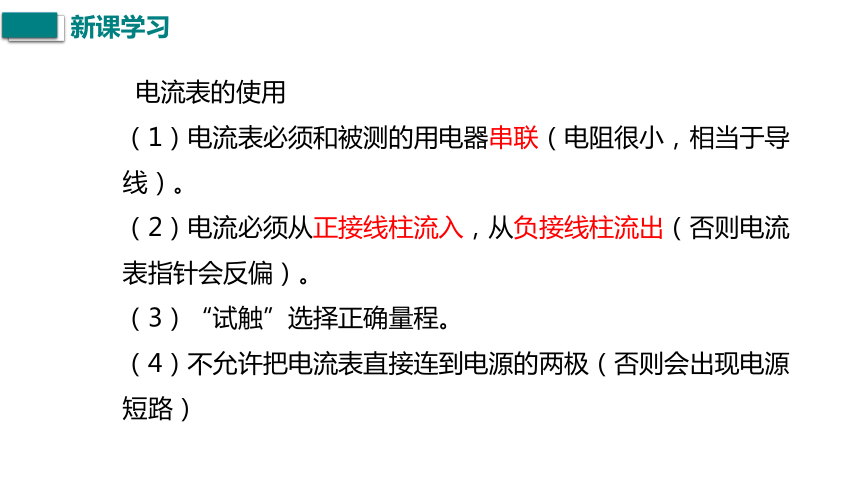

电流表的使用
（1）电流表必须和被测的用电器串联（电阻很小，相当于导线）。
（2）电流必须从正接线柱流入，从负接线柱流出（否则电流表指针会反偏）。
（3）“试触”选择正确量程。
（4）不允许把电流表直接连到电源的两极（否则会出现电源短路）
新课学习

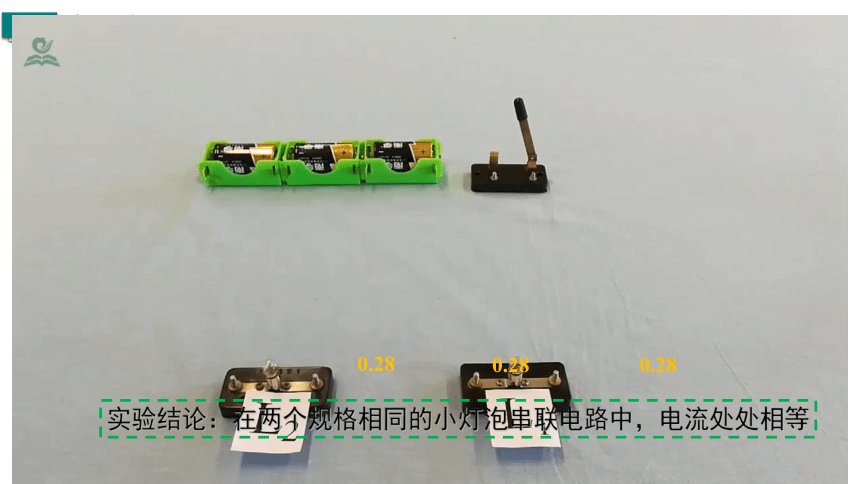

1.探究由两个规格相同的小灯泡的组成串联电路的电流规律（1）
L1
S
L2
A
B
C
A点电流IA/A B点电流IB/A C点电流IC/A
灯泡L1、L2（规格相同）串联
A
A
A
0.28
0.28
0.28
实验结论：在两个规格相同的小灯泡串联电路中，电流处处相等
0.28
0.28
0.28
新课学习

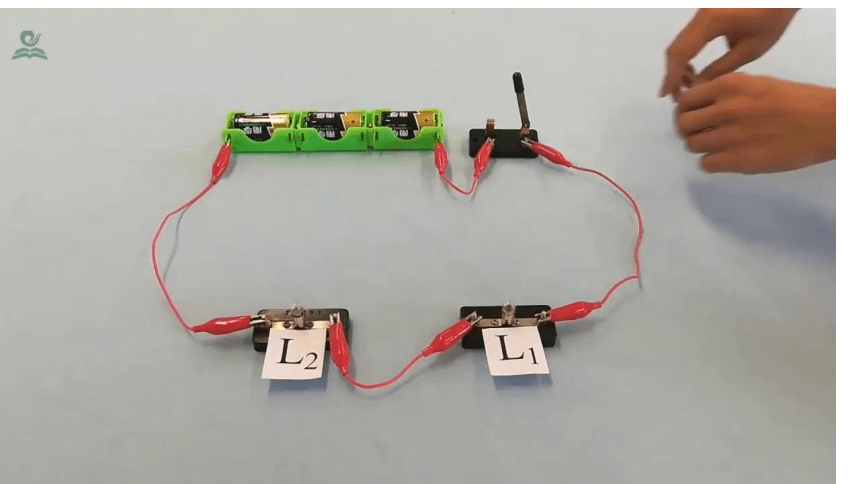

2.探究由两个规格相同的小灯泡的组成串联电路的电流规律（2）
L1
S
L2
A
B
C
A点电流IA/A B点电流IB/A C点电流IC/A
灯泡L1、L2（规格相同）串联
灯泡L1、L2（规格相同）串联
A
A
A
0.24
0.24
0.24
实验结论：电源改变后，在两个规格相同的小灯泡串联电路中，电流仍处处相等
A点电流IA/A B点电流IB/A C点电流IC/A
灯泡L1、L2（规格相同）串联
灯泡L1、L2（规格相同）串联
灯泡L1、L2（规格不同）串联
0.28
0.28
0.28
新课学习

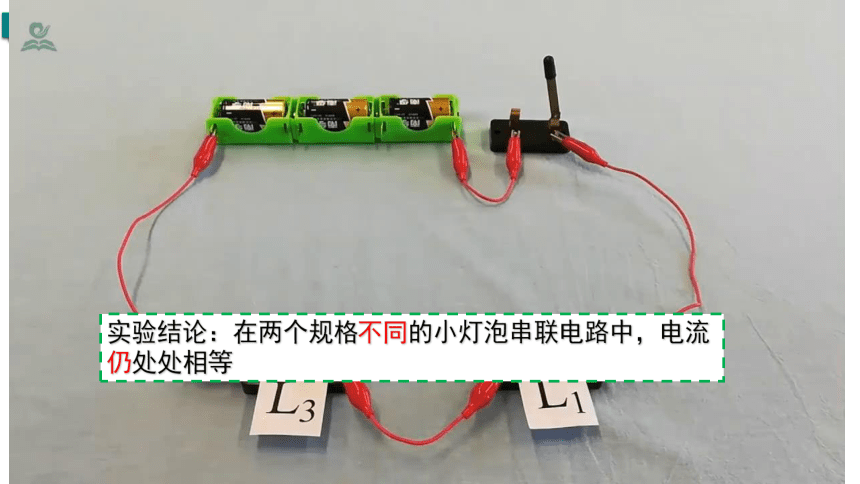

3.探究由两个规格不同的小灯泡的组成串联电路的电流规律（3）
L1
S
L3
A
B
C
0.24
0.24
0.24
0.34
0.34
0.34
实验结论：在两个规格不同的小灯泡串联电路中，电流仍处处相等
新课学习

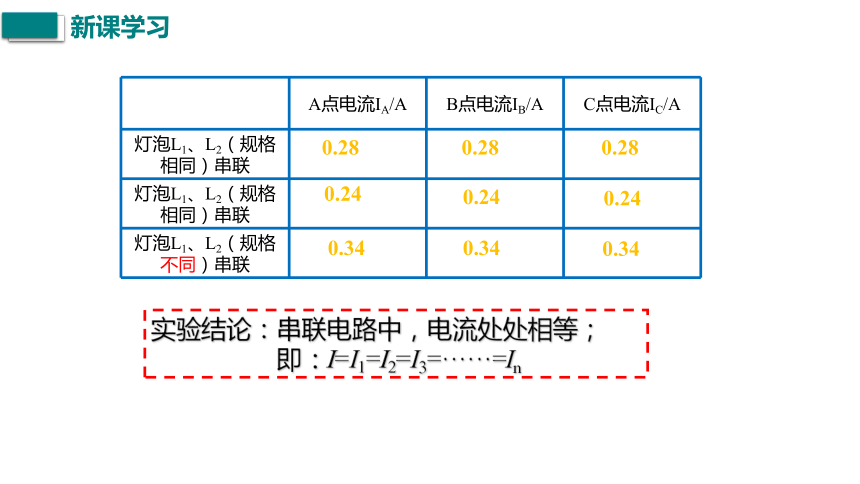

A点电流IA/A B点电流IB/A C点电流IC/A
灯泡L1、L2（规格相同）串联
灯泡L1、L2（规格相同）串联
灯泡L1、L2（规格不同）串联
0.28
0.28
0.28
0.24
0.24
0.24
0.34
0.34
0.34
实验结论：串联电路中，电流处处相等；
即：I=I1=I2=I3=······=In
探究并联电路中电流的规律
知识点 二
新课学习
A
L2
L1
B
C
流过支路B点、C点的电流与流过干路A点的电流一样大吗？
新课学习
1.探究由两个规格相同的小灯泡的组成并联电路的电流规律（1）
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
0.56
0.28
0.28
A
L2
L1
B
C
A
A
A
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
0.56
0.28
0.28
新课学习
实验结论：
（1）两条支路中，任何一条支路电流都小于干路电流；IB（2）两条支路的电流相等；IB=IC
（3）干路电流等于支路电流之和；IA=IB+IC
新课学习
2.探究由两个规格相同的小灯泡的组成并联电路的电流规律（2）
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
0.44
0.22
0.22
A
L2
L1
B
C
A
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
灯泡L1、L2（规格相同）并联
0.56
0.28
0.28
新课学习
实验结论：
（1）两条支路中，任何一条支路电流都小于干路电流；IB（2）两条支路的电流相等；IB=IC
（3）干路电流等于支路电流之和；IA=IB+IC
0.44
0.44
0.44
新课学习
3.探究由两个规格不同的小灯泡的组成并联电路的电流规律（3）
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
0.40
0.32
0.08
A
L3
L1
B
C
A
干路IA/A L1支路IB/A L2支路IC/A
灯泡L1、L2（规格相同）并联
灯泡L1、L2（规格相同）并联
灯泡L1、L3（规格不同）并联
0.56
0.28
0.28
新课学习
实验结论：
（1）两条支路中，任何一条支路电流都小于干路电流；IB（2）两条支路的电流不等；IB≠IC
（3）干路电流等于支路电流之和；IA=IB+IC
0.44
0.44
0.44
0.40
0.32
0.08
并联电路中电流规律：
并联电路中的干路电流等于各支路电流之和；
即：I=I1+I2+I3+······+In
课堂练习
1. 小华和同学们在研究串联电路的电流规律时，把两块电流表同时接入电路，如图所示，检查无误闭合开关后，发现两块电流表的示数不相同。你认为出现这一现象的原因是什么
课堂练习
2. 小芳根据电路图连接好小灯泡L1和L2组成的并联电路，测量并联电路中干路和支路中的电流。在分别测量通过小灯泡L1和通过小灯泡L2的电流时，电路状态如图甲、乙所示。测量完毕，分析实验数据时发现，无法得到并联电路的电流规律。请你帮助她找出原因。
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
课堂练习
课堂练习
4．如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
串联电路 并联电路
电流规律 串联电路中，电流处处相等 干路电流等于各支路电流之和
表达式 即：I=I1=I2=I3=······=In 即：I=I1+I2+I3+······+In
课堂总结
