初中物理人教版九上第十五章第三节 串联和并联 习题（含解析）

第三节 串联和并联

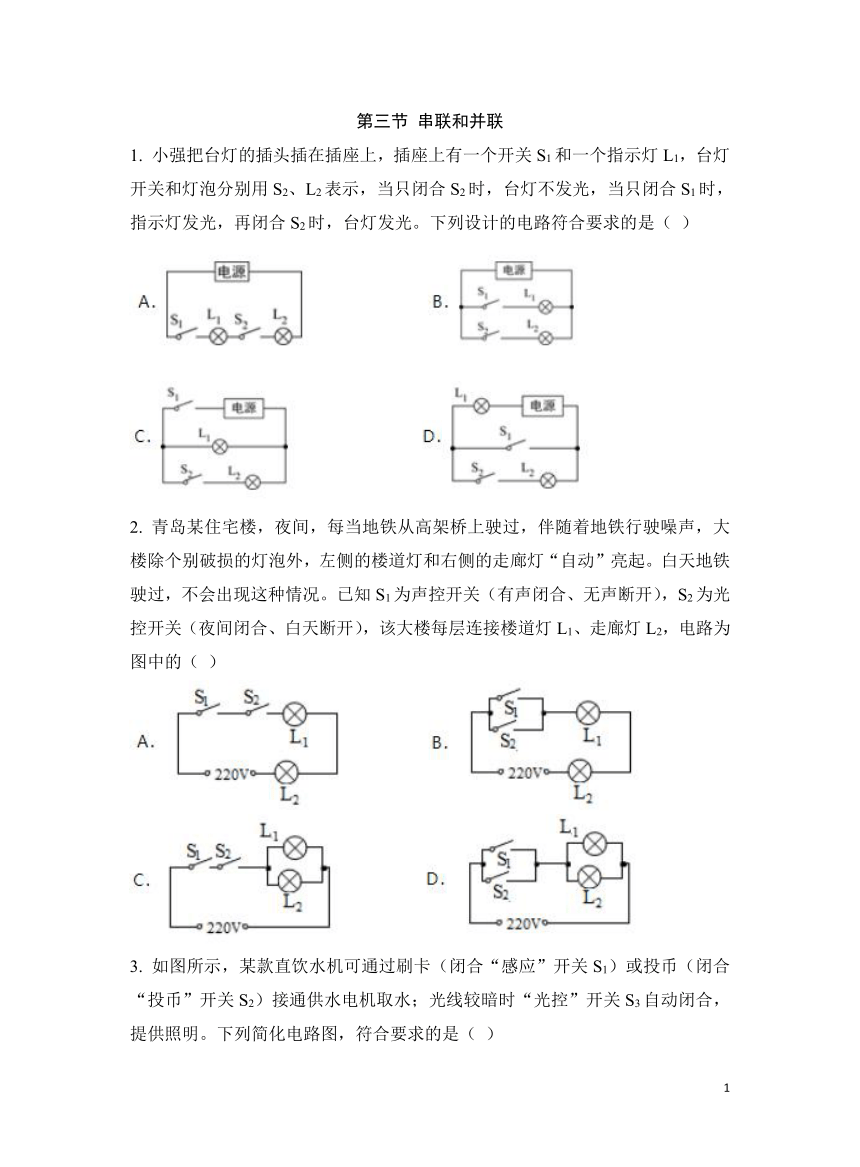

1. 小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2，电路为图中的（ ）
如图所示，某款直饮水机可通过刷卡（闭合“感应”开关S1）或投币（闭合“投币”开关S2）接通供水电机取水；光线较暗时“光控”开关S3自动闭合，提供照明。下列简化电路图，符合要求的是（ ）

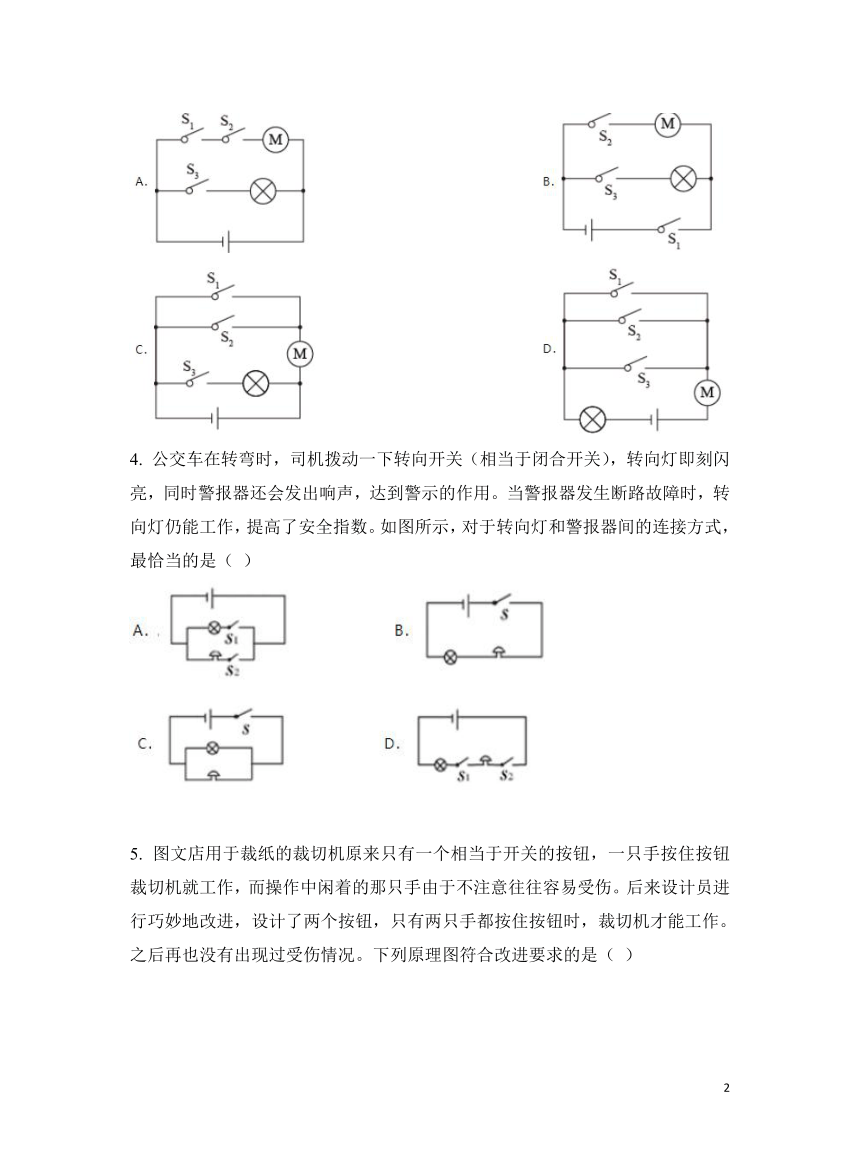

公交车在转弯时，司机拨动一下转向开关（相当于闭合开关），转向灯即刻闪亮，同时警报器还会发出响声，达到警示的作用。当警报器发生断路故障时，转向灯仍能工作，提高了安全指数。如图所示，对于转向灯和警报器间的连接方式，最恰当的是（ ）
图文店用于裁纸的裁切机原来只有一个相当于开关的按钮，一只手按住按钮裁切机就工作，而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进，设计了两个按钮，只有两只手都按住按钮时，裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是（ ）
听了交通安全教育专题讲座后，四位同学对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他们分别画出了如图所示的红、绿灯连接电路的示意图，你认为其中正确的是（ ）
常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（ ）
利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（ ）
请在图中以笔画线添加一根导线，使灯L1与灯L2并联。
按照如图所示的电路，用笔画线表示导线，将图乙所示的实物图补充完整。
答案
C
C
C
C
B
A
D
B
10.
1
