物理新人教版选修3-1第二章恒定电流第七节闭合电路的欧姆定律课件

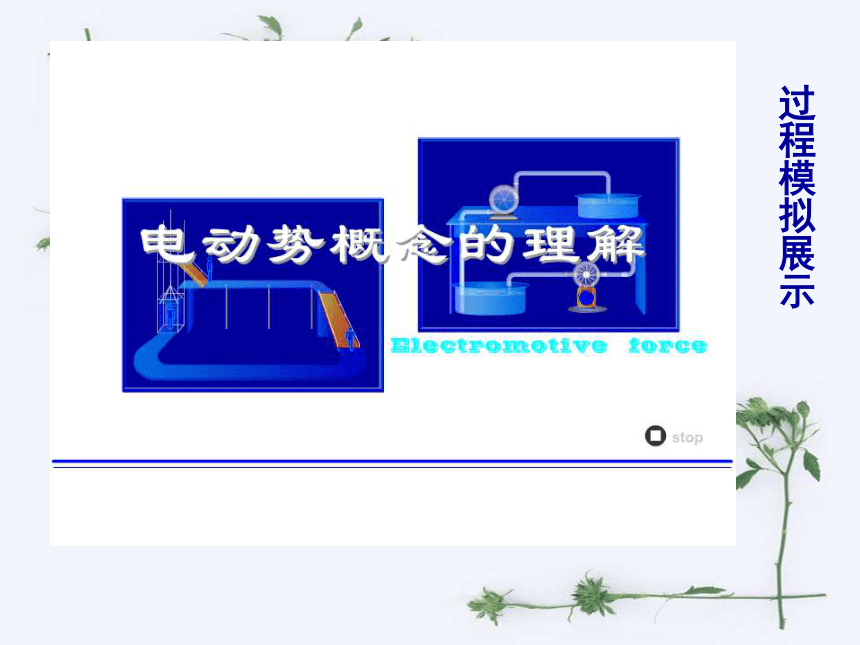

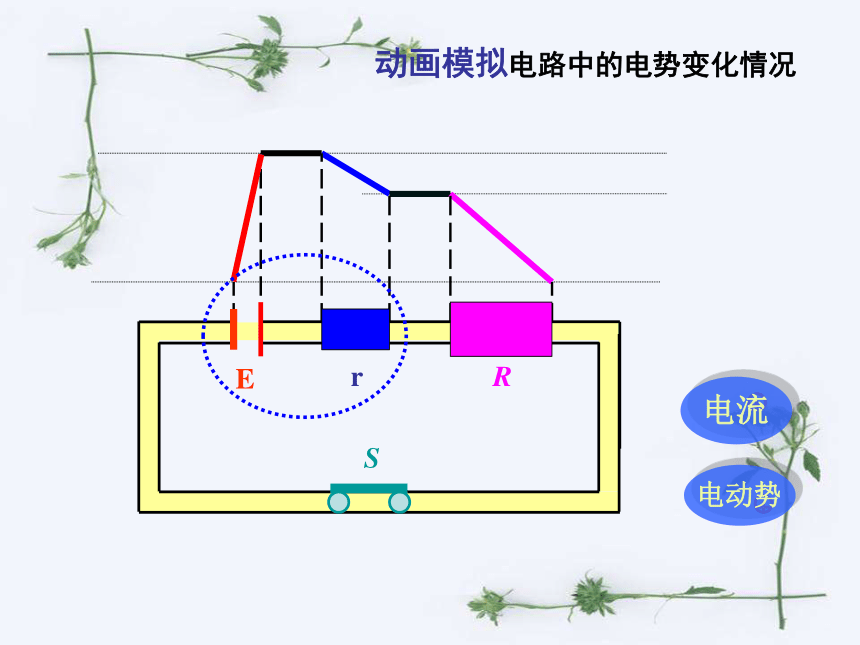

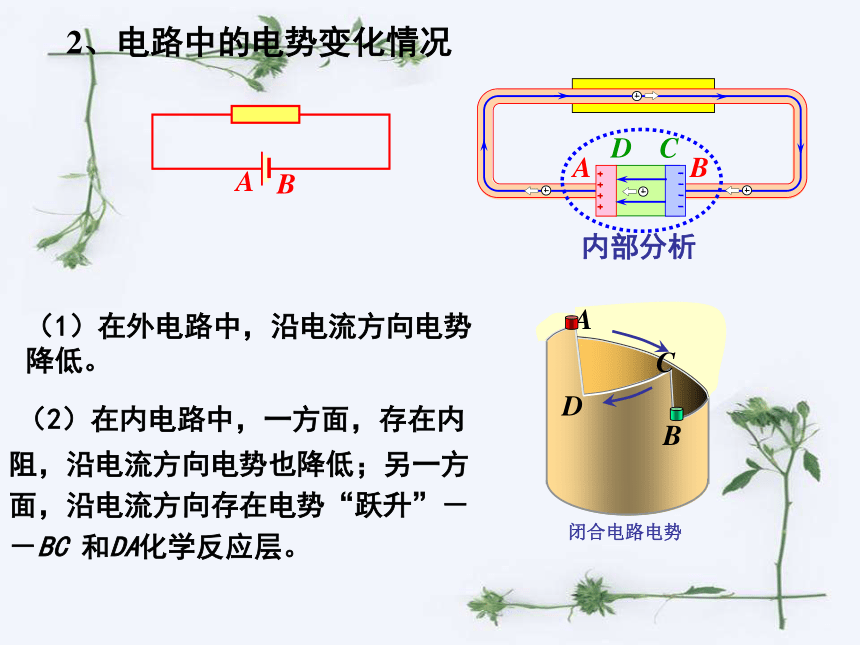

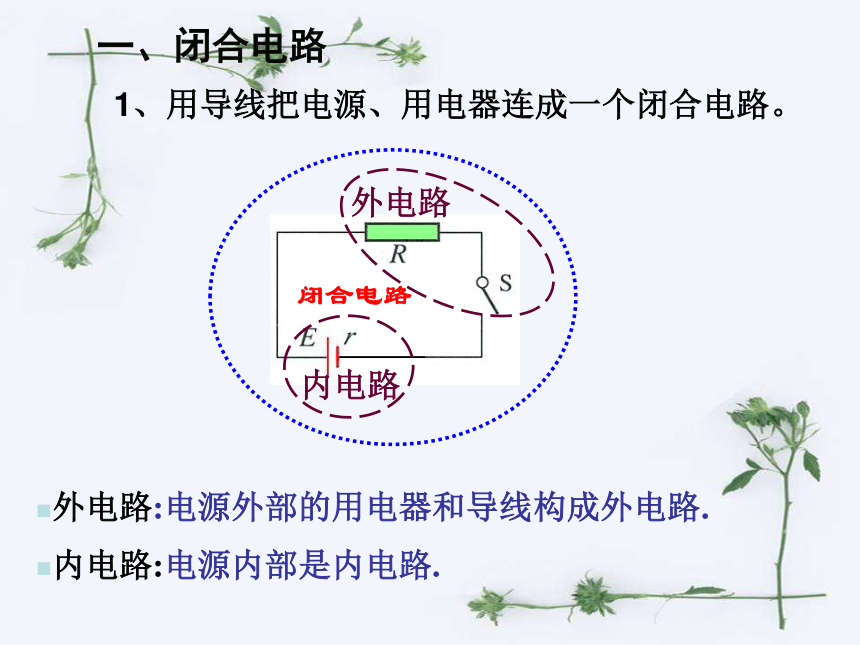

课件13张PPT。过程模拟展示（物理学家欧姆)2.7闭合电路的欧姆定律一、闭合电路1、用导线把电源、用电器连成一个闭合电路。外电路:电源外部的用电器和导线构成外电路.内电路:电源内部是内电路.外电路内电路闭合电路（1）在外电路中，沿电流方向电势降低。 （2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”－－BC 和DA化学反应层。2、电路中的电势变化情况内部分析闭合电路电势+++动画模拟电路中的电势变化情况探究：闭合电路中的电流I和哪些因素有关

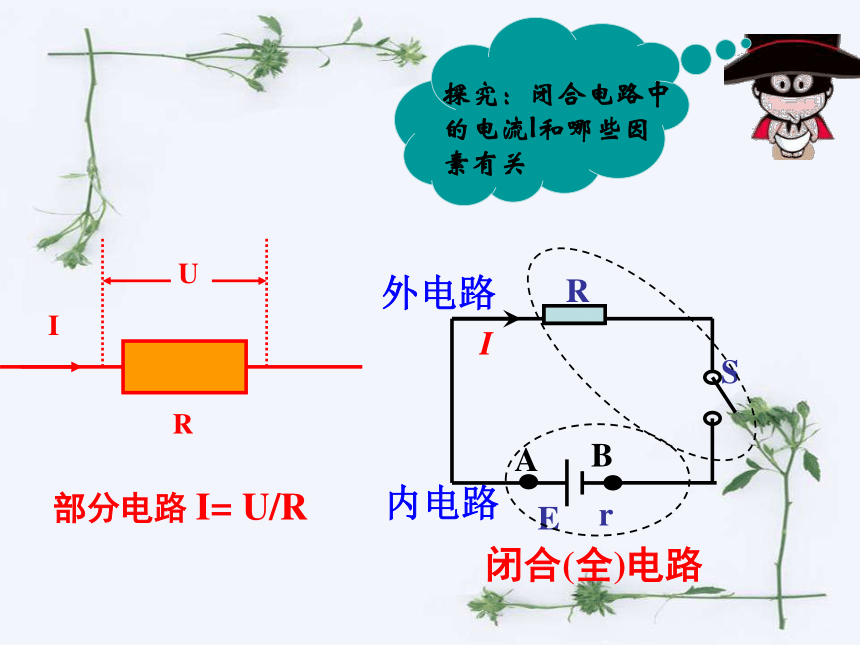

部分电路 I= U/R设电源电动势为E，内阻为r，外电路的用电器都是纯电阻为R，闭合电路的电流为I。
1、在时间t内，外电路中电流做功产生的热为多少？ 2、在时间t内，内电路中电流做功产生的热为多少？ 3、电流流经电源时，在时间t内非静电力做多少功？W=Eq＝EIt 4、根据能量守恒定律，以上各能量之间有什么关系？Q外=I2R tQ内=I2 r t根据能量守恒定律，非静电力做的功应该等于内、外电路中电能转化为其他形式的能的总和.W=Q外+ Q内即： E It =I2R t ＋I2 r t即1.内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比.2.公式:二、闭合电路欧姆定律3.适用条件：外电路是纯电阻电路. 说明： 1、 是外电路上总的电势降落，习惯上叫路端电压. 2、 是内电路上的电势降落，习惯上叫内电压.3、适用于纯电阻电路适用于一切闭合电路U内U外E结论：E = U外+ U内+++动画模拟电路中的电势变化情况例题1：如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置
1时,电流表读数I1=0.2A；当开关处于位置
2时,电流表读数I2=0.3A。求电源的电动势
E和内电阻r。解:由闭合电路欧姆定律得： 练习1、如图，R＝0.8Ω当开关S断开时理想电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?E=1.5V，r =0.2Ω 练习2、 如图所示电路，电源电动势为1.5V，内阻为0.12Ω ，外电路的电阻为1.38Ω ，求电路中的电流和路端电压。解：由闭合电路欧姆定律得： 路端电压为
U = IR=1×1.38 V
=1.38 V 反馈练习
