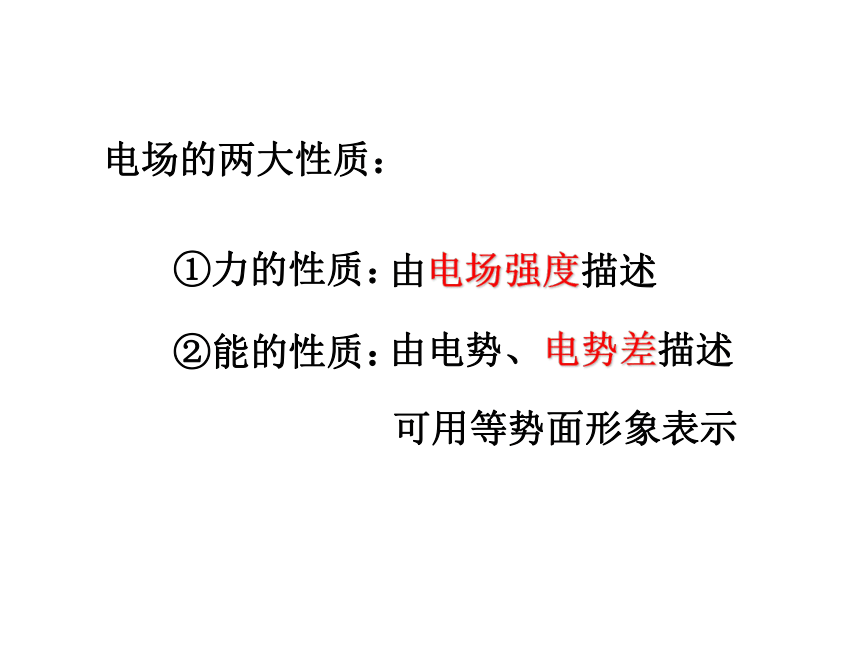

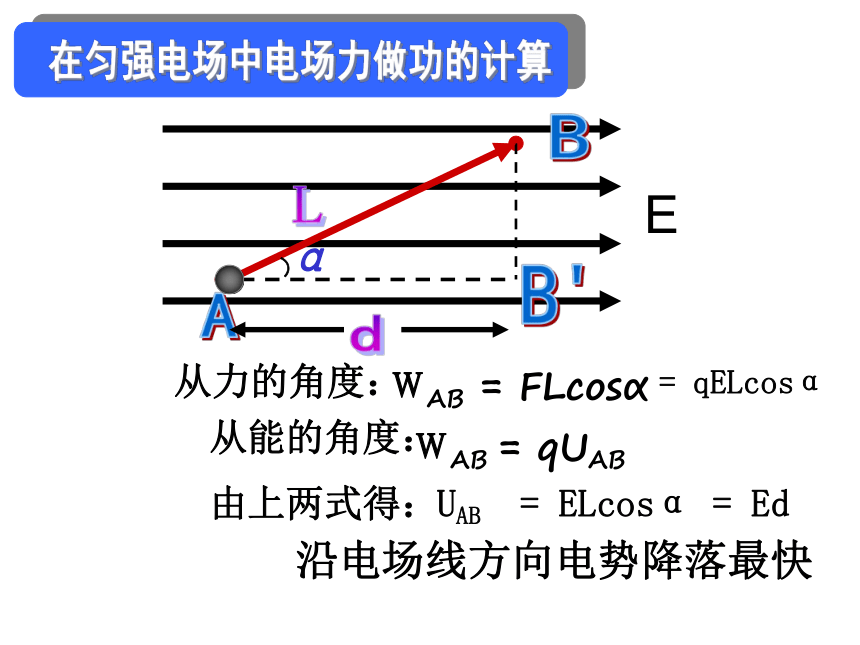

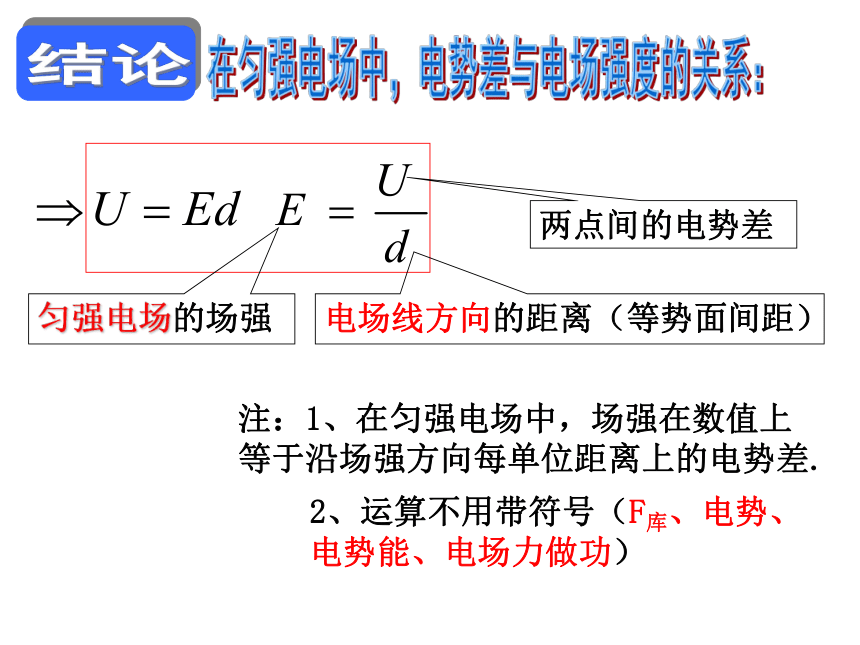

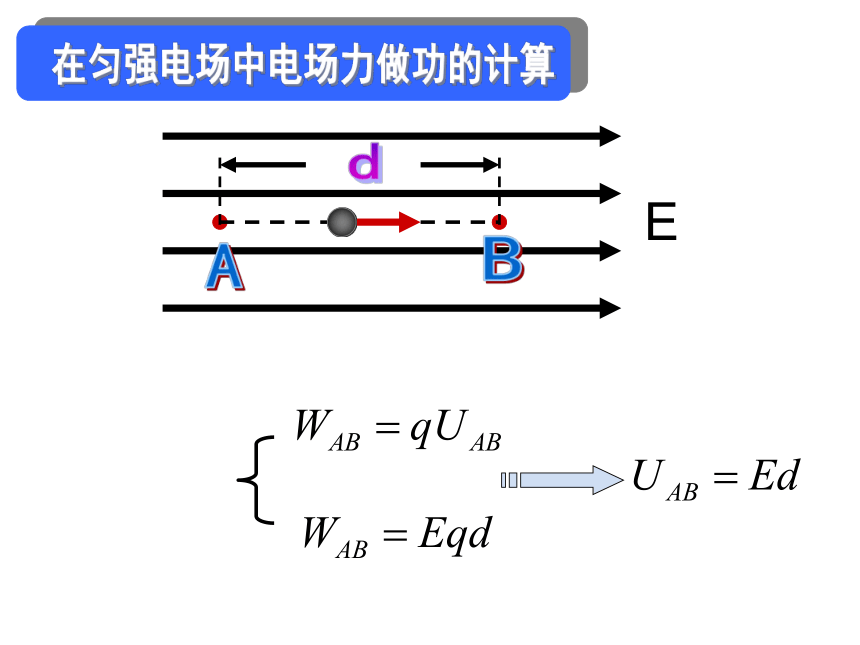

课件18张PPT。电场的两大性质： ①力的性质： 由电场强度描述 ②能的性质： 由电势、电势差描述 可用等势面形象表示 1-6 电势差与电场强度的关系EABdEABdLα）从力的角度：ＷAB = FLcosα从能的角度：ＷAB = qUAB由上两式得：= qELcosαUAB = ELcosα = EdB'沿电场线方向电势降落最快在匀强电场中，电势差与电场强度的关系：匀强电场的场强两点间的电势差电场线方向的距离（等势面间距）注：1、在匀强电场中，场强在数值上 等于沿场强方向每单位距离上的电势差. 2、运算不用带符号（F库、电势、

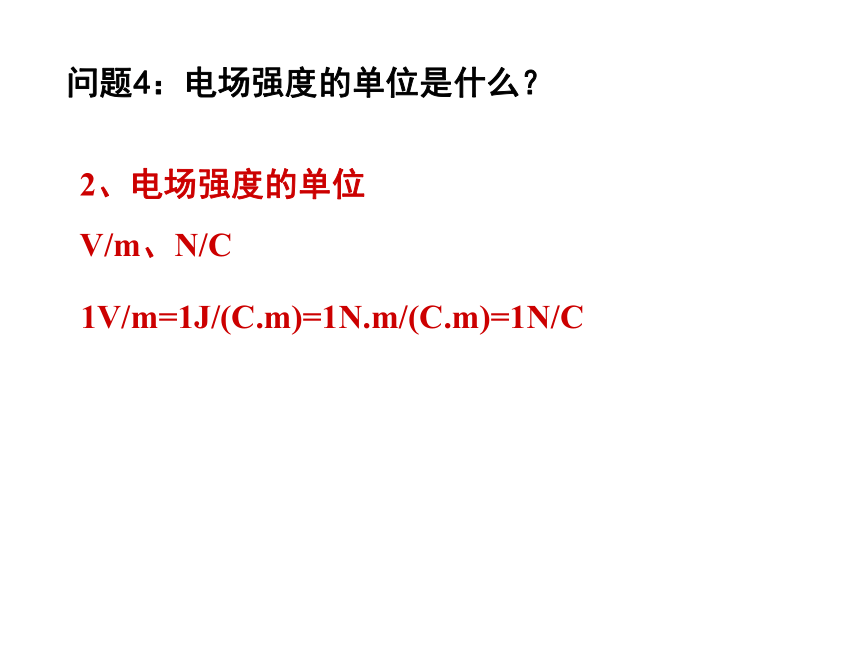

电势能、电场力做功）问题4：电场强度的单位是什么？ 2、电场强度的单位

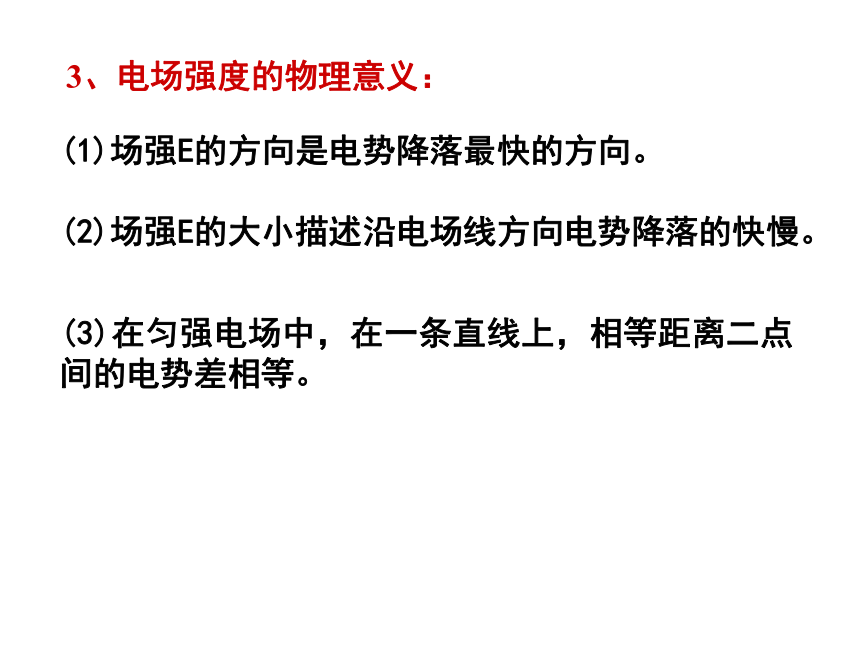

V/m、N/C1V/m=1J/(C.m)=1N.m/(C.m)=1N/C3、电场强度的物理意义：(1)场强E的方向是电势降落最快的方向。(2)场强E的大小描述沿电场线方向电势降落的快慢。(3)在匀强电场中，在一条直线上，相等距离二点间的电势差相等。. N′ 60° 1、如图，在匀强电场中的M、N两点距离为2 cm，两点间的电势差为5 V,M、N连线与场强方向成60°角，则此电场的电场强度多大？ M..N解：课堂练习：4．电场强度三个公式的区别： 区别公式公式含义 适用范围 是电场强度的定义式 任意电场 是真空中点电荷电场的场强计算公式 真空中点电荷电场 是匀强电场的场强的计算公式 （d为沿场强方向的距离）匀强电场 2、对于求电场力做功的两种途径W=qU和W=qEd ，下列说法正确的是（ ）
A．W=qU只适用于匀强电场，W=qEd适用于任何电场
B．W=qEd只适用于匀强电场，W=qU适用于任何电场
C．它们都适用于任何电场
D．它们都只适用于匀强电场B等差等势面越密集的地方，电场强度越大。电场线的疏密表示电场强度的大小
等势面的疏密也可以表示电场强度的大小电场力电场强度电势差电势电势能电场力的功电场力做功与路径无关3、如图所示，两平行板的金属板间始终与电源两极相连，电源电压为8.0V，两板的间距为2cm，而且极板B接地。极板间有C、D两点，C距A板0.5cm，D距B板0.5cm，则（ ）
A．两板间的场强为500V/m
B．C、D两点的电势相等
C．C点的电势ψC =2.0V
D．D点的电势ψD =2.0V D4、如图，两块平行正对的金属板MN分别与电源相连，N板接地.在两板中的P点固定一正检验电荷.现保持M板不动，将N板向下平行移动，则在N板下移过程中，正检验电荷在P点的电势能变化情况是( )
A.不变 B.变大 C.变小 D.无法确定B如果保持N 板不动，将M板向下平行移动呢？答案:7.5×103；-3.84×10-16；增加5、如图所示，a、b是匀强电场中的两点已知两点间的距离为0.4m，两点的连线与电场线成37°角，两点间的电势差Uab=2.4×103V，则匀强电场的场强大小为E=______V/m，把电子从a点移到b点电场力做功W=______J，电子的电势能将______(填“增大”、“减少”或“不变”)6、两平行金属板A、B，接在U＝4×103V的直流电源上，两板间距离d＝2cm，正极板接地.电场中a点距离B板为1cm，a,b间距为0.5cm，a,c间距离为1cm，如图所示.试求：
(1)a、b间的电场强度的大小；
(2)a、c两点的电势差；
(3)A板电势、B板电势、a点电势和b点电势； 2×105V/m1×103V-4000V、0V、-2000V、-1000V7、如图所示，平行金属板A与B相距5cm，电源电压为10V，则与A板相距1cm的C点的场强为( )
A.1000V／m B.500V／m
C.250V／m D.200V／mD如果A板接地，则C点的电势为( )
A.2V B.-2V C.8V D.-8VB
