物理人教版选修3-2第四章电磁感应第七节涡流、电磁阻尼和电磁驱动课件

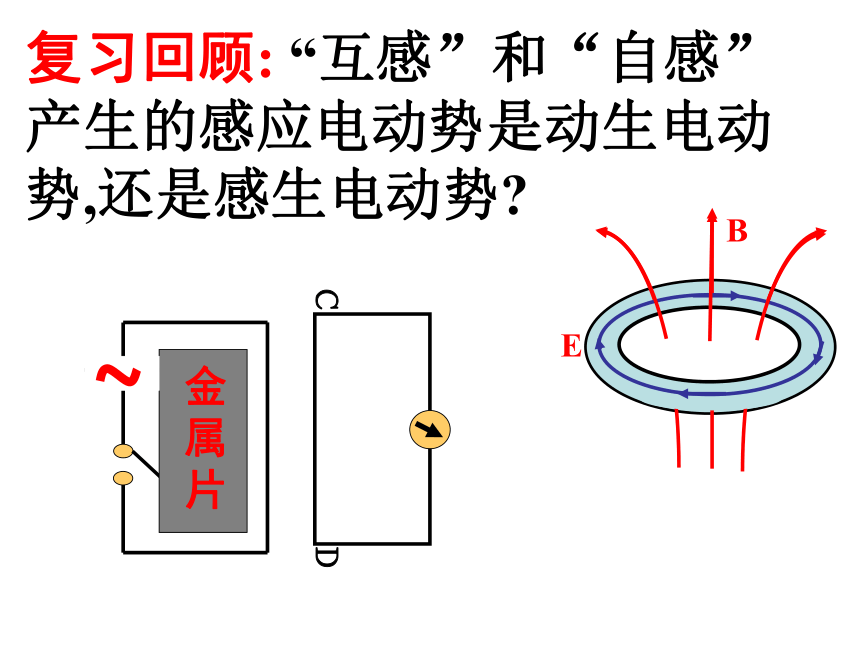

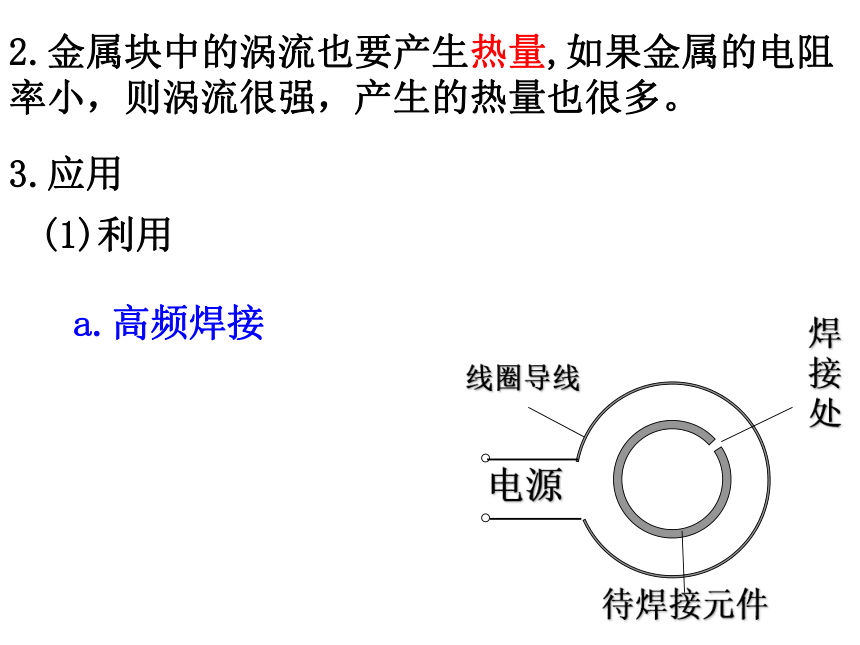

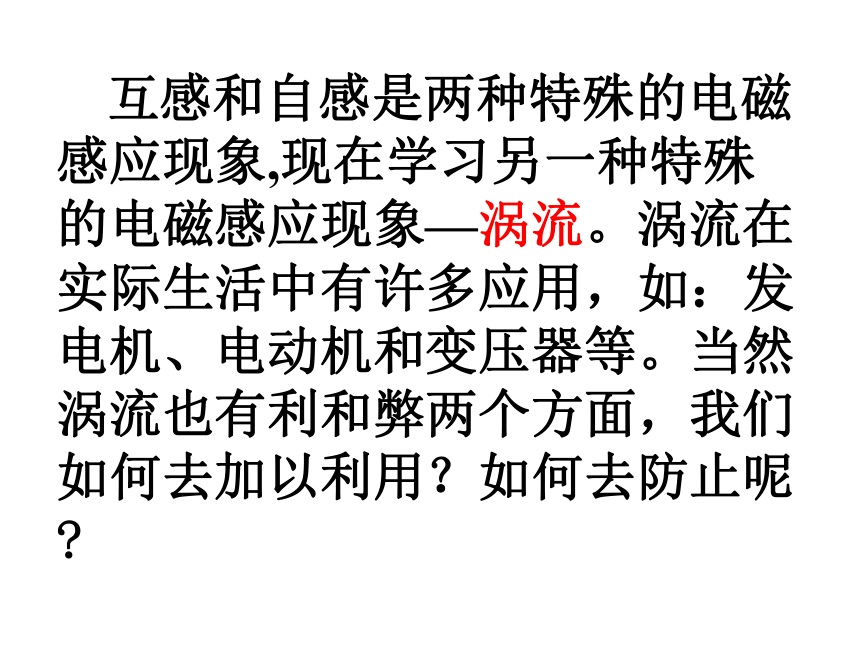

课件20张PPT。复习回顾: “互感”和“自感”产生的感应电动势是动生电动势,还是感生电动势? 互感和自感是两种特殊的电磁感应现象,现在学习另一种特殊的电磁感应现象—涡流。涡流在实际生活中有许多应用，如：发电机、电动机和变压器等。当然涡流也有利和弊两个方面，我们如何去加以利用？如何去防止呢?第七节：涡流、电磁阻尼和电磁驱动一.涡流1.当线圈中的电流随时间变化时,这个线圈附近的任何导体中都会产生感应电流-----涡流.2.金属块中的涡流也要产生热量,如果金属的电阻率小，则涡流很强，产生的热量也很多。3.应用(1)利用a.高频焊接电源焊
接

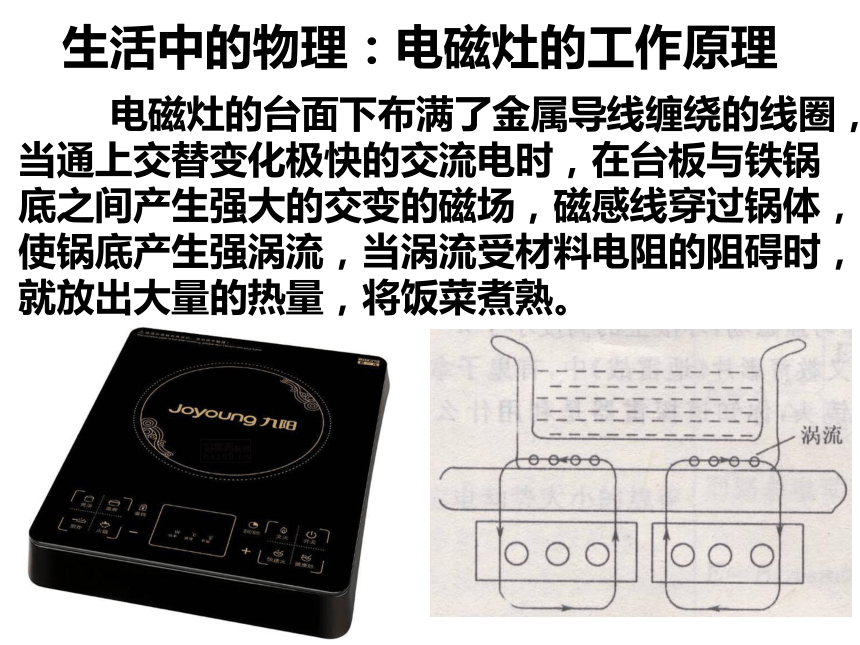

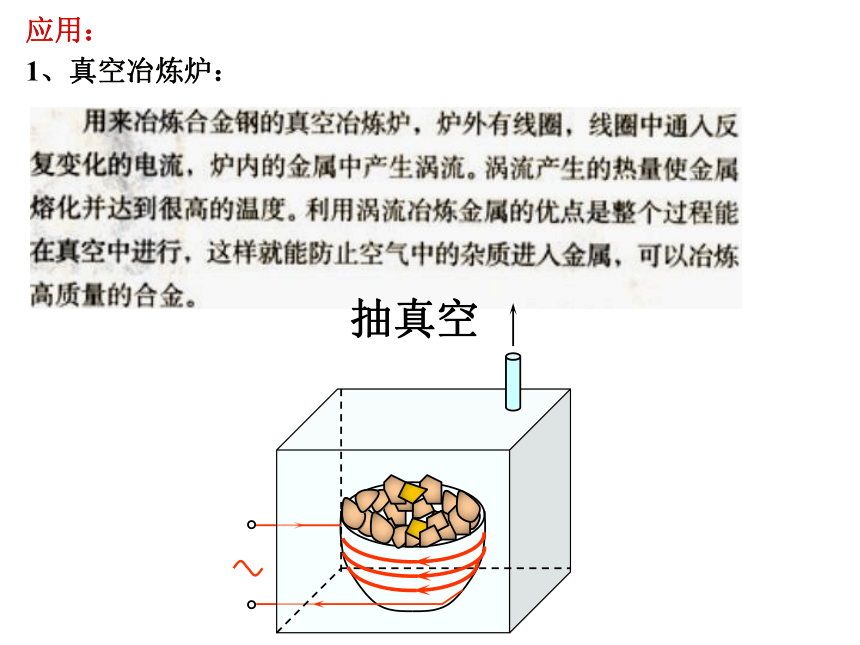

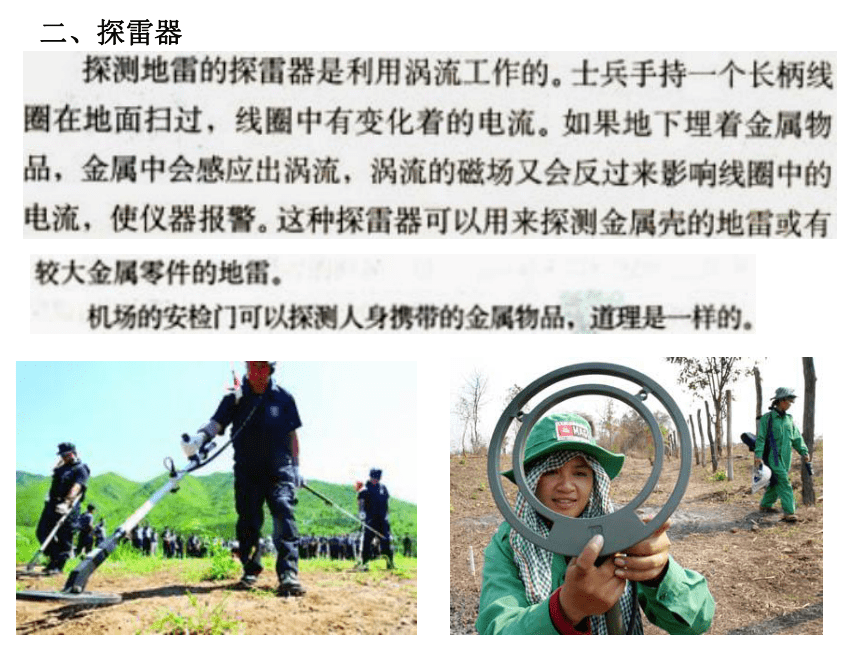

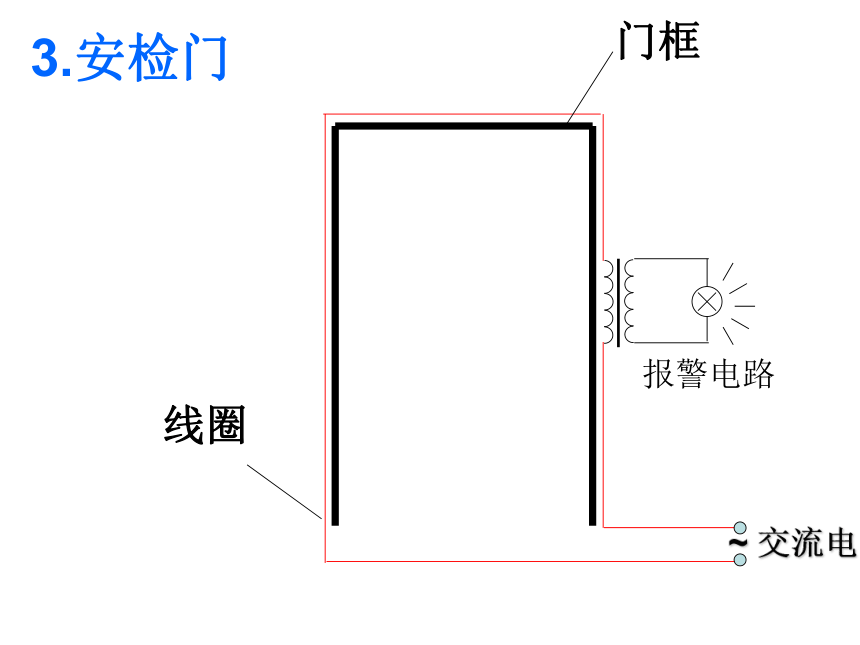

处待焊接元件线圈导线生活中的物理：电磁灶的工作原理 电磁灶的台面下布满了金属导线缠绕的线圈，当通上交替变化极快的交流电时，在台板与铁锅底之间产生强大的交变的磁场，磁感线穿过锅体，使锅底产生强涡流，当涡流受材料电阻的阻碍时，就放出大量的热量，将饭菜煮熟。应用：1、真空冶炼炉：二、探雷器3.安检门 线圈中流过变化的电流,在铁芯中产生的涡流使铁芯发热,浪费了能量,还可能损坏电器。减少涡流的途径:a.增大铁芯材料的电阻率,常用的材料是硅钢。(2)减少涡流b.用互相绝缘的硅钢片叠成的铁芯来代替整块硅钢铁芯。二.电磁阻尼1.当导体在磁场中运动时,感应电流会使导体受到安培力,安培力的方向总是阻碍导体的运动-----电磁阻尼2.讨论：为什么用铝框做线圈骨架？铝质量轻，惯性小；铝的价格便宜，大量使用节约成本；电阻比较小，阻碍作用大，减少指针的晃动。(2)、微安表的表头在运输时为何应该
把两个接线柱连在一起？1、如磁场相对于导体转动,在导体中会产生感应电流,感应电流使导体受到安培力的作用,安培力使导体运动起来----电磁驱动。 2、交流感应电动机就是利用电磁驱动的
原理工作的。电磁阻尼是导体相对于磁场运动; 电磁驱动是磁场相对于导体运动.
安培力的作用都是阻碍它们间的相对运动。电磁阻尼与电磁驱动的区别和联系下列哪些措施是为了防止涡流的危害（　　）
A、电磁炉所用的锅要用平厚底金属锅
B、磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上
C、变压器的铁芯不做成整块，而是用许多电阻率很大的硅钢片叠合而成
D、变压器的铁芯每片硅钢片表面有不导电的氧化层例与练1CD 在水平放置的光滑导轨上，沿导轨固定一个条形磁铁，如图。现有铁、铝和有机玻璃制成的滑块甲、乙、丙，使它们从导轨上的A点以某一初速度向磁铁滑去。各物块在碰上磁铁前的运动情况是(　 )
A、都做匀速运动
B、甲做加速运动
C、乙做匀速运动
D、丙做匀速运动铁块会被磁化，与磁铁相互吸引铝块不会被磁化，形成涡流，与磁铁相互排斥例与练2BD
