2023-2024学年人教版物理八年级上册同步训练：4.4 光的折射（含答案）

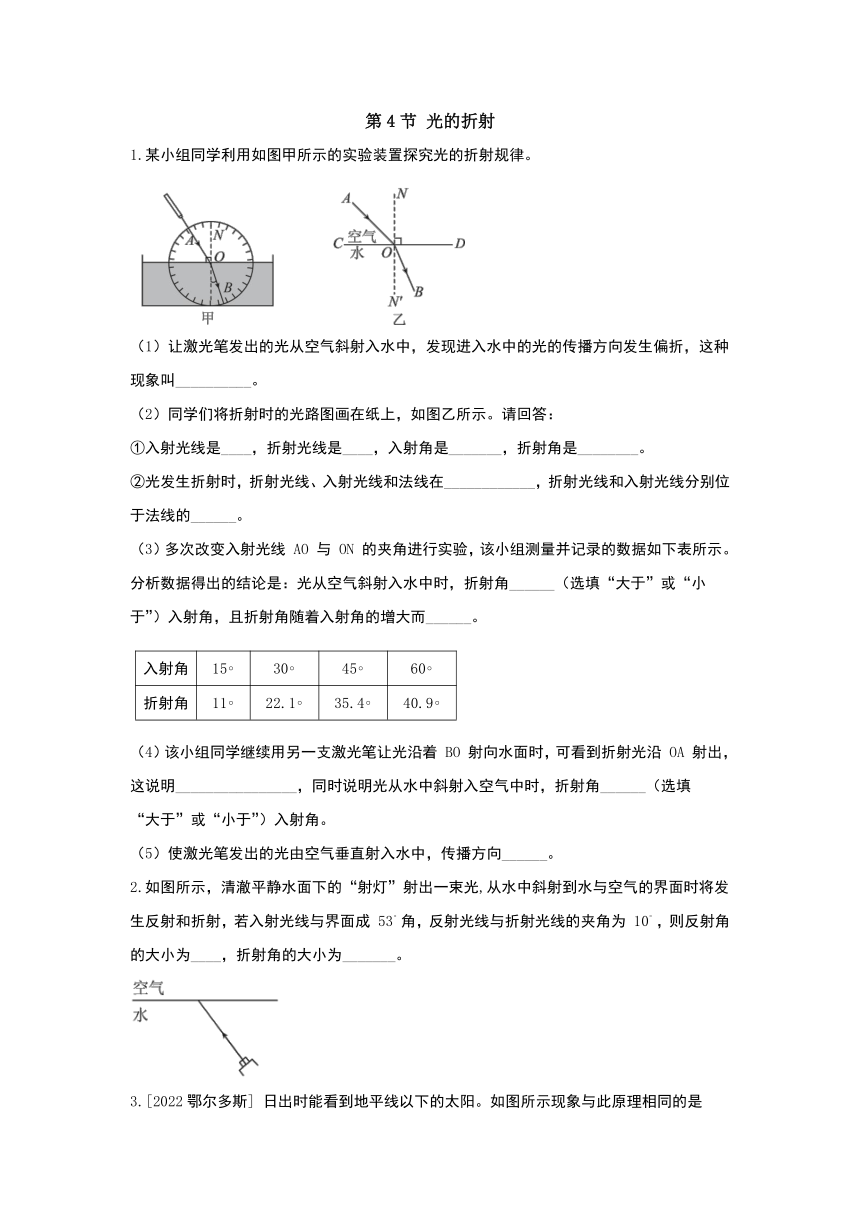

第4节 光的折射
1.某小组同学利用如图甲所示的实验装置探究光的折射规律。
（1）让激光笔发出的光从空气斜射入水中，发现进入水中的光的传播方向发生偏折，这种现象叫__________。
（2）同学们将折射时的光路图画在纸上，如图乙所示。请回答：
①入射光线是____，折射光线是____，入射角是_______，折射角是________。
②光发生折射时，折射光线、入射光线和法线在____________，折射光线和入射光线分别位于法线的______。
（3）多次改变入射光线 AO 与 ON 的夹角进行实验，该小组测量并记录的数据如下表所示。分析数据得出的结论是：光从空气斜射入水中时，折射角______（选填“大于”或“小
于”）入射角，且折射角随着入射角的增大而______。
入射角 15 30 45 60
折射角 11 22.1 35.4 40.9
（4）该小组同学继续用另一支激光笔让光沿着 BO 射向水面时，可看到折射光沿 OA 射出，这说明________________，同时说明光从水中斜射入空气中时，折射角______（选填
“大于”或“小于”）入射角。
（5）使激光笔发出的光由空气垂直射入水中，传播方向______。
2.如图所示，清澈平静水面下的“射灯”射出一束光,从水中斜射到水与空气的界面时将发生反射和折射，若入射光线与界面成 53 角，反射光线与折射光线的夹角为 10 ，则反射角的大小为____，折射角的大小为_______。

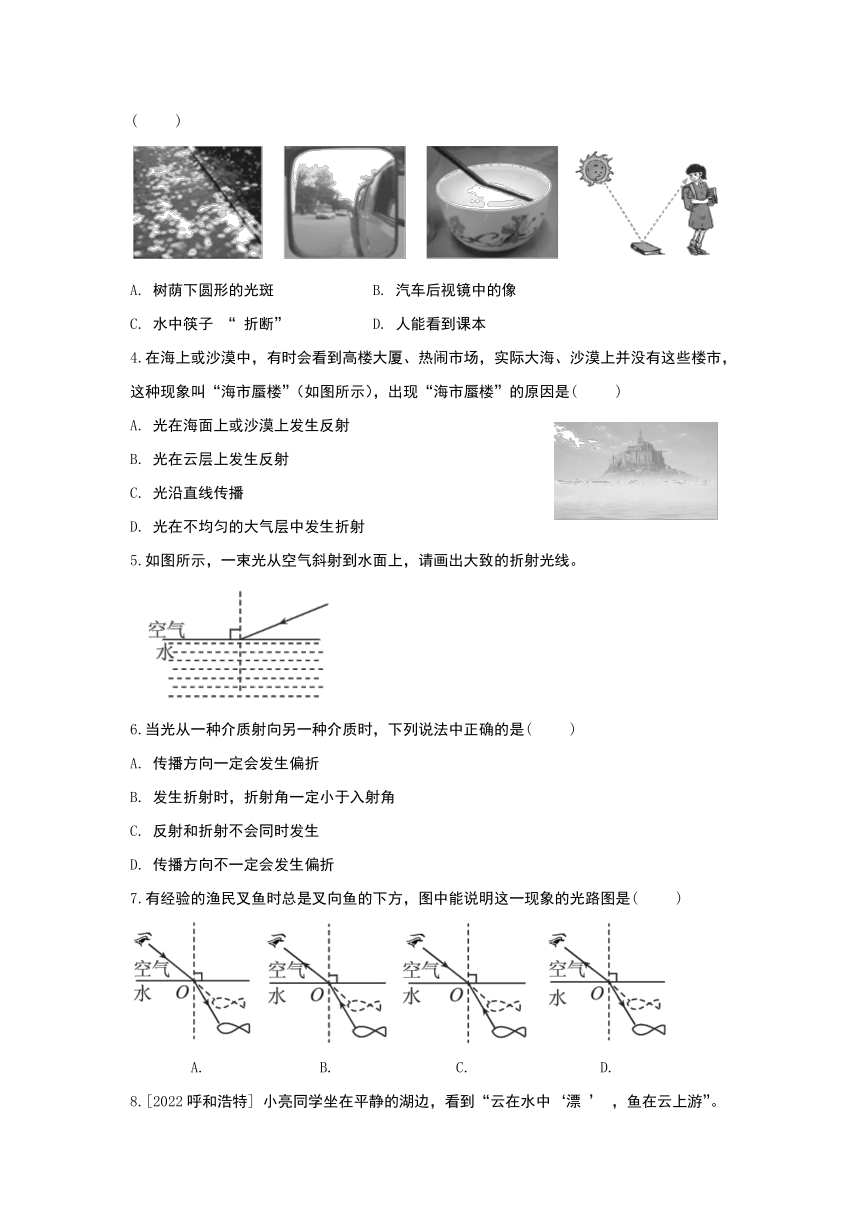

3.[2022鄂尔多斯] 日出时能看到地平线以下的太阳。如图所示现象与此原理相同的是( )
A. 树荫下圆形的光斑 B. 汽车后视镜中的像
C. 水中筷子 “ 折断” D. 人能看到课本
4.在海上或沙漠中，有时会看到高楼大厦、热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”（如图所示），出现“海市蜃楼”的原因是( )
A. 光在海面上或沙漠上发生反射
B. 光在云层上发生反射
C. 光沿直线传播
D. 光在不均匀的大气层中发生折射
5.如图所示，一束光从空气斜射到水面上，请画出大致的折射光线。
6.当光从一种介质射向另一种介质时，下列说法中正确的是( )
A. 传播方向一定会发生偏折
B. 发生折射时，折射角一定小于入射角
C. 反射和折射不会同时发生
D. 传播方向不一定会发生偏折
7.有经验的渔民叉鱼时总是叉向鱼的下方，图中能说明这一现象的光路图是( )
A. B. C. D.

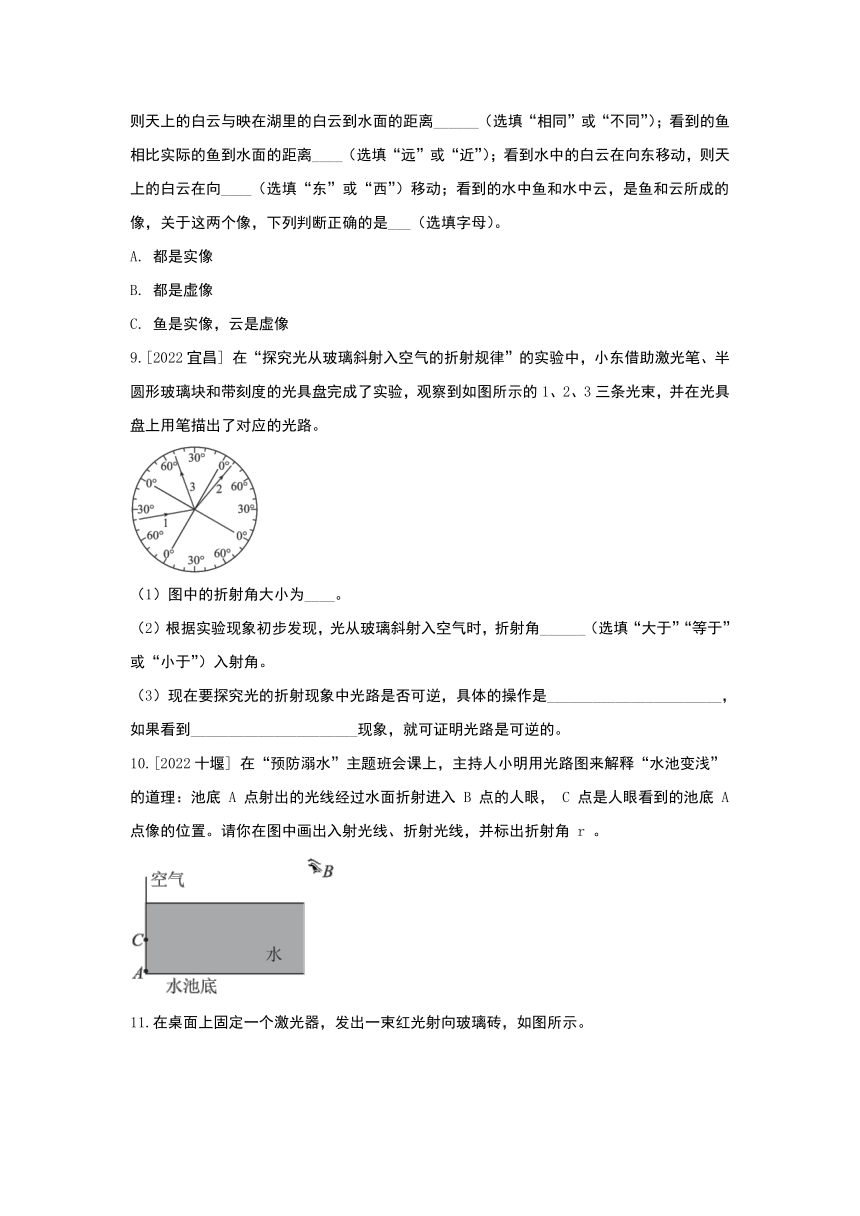

8.[2022呼和浩特] 小亮同学坐在平静的湖边，看到“云在水中‘漂 ’ ，鱼在云上游”。则天上的白云与映在湖里的白云到水面的距离______（选填“相同”或“不同”）；看到的鱼相比实际的鱼到水面的距离____（选填“远”或“近”）；看到水中的白云在向东移动，则天上的白云在向____（选填“东”或“西”）移动；看到的水中鱼和水中云，是鱼和云所成的像，关于这两个像，下列判断正确的是___（选填字母）。
A. 都是实像
B. 都是虚像
C. 鱼是实像，云是虚像
9.[2022宜昌] 在“探究光从玻璃斜射入空气的折射规律”的实验中，小东借助激光笔、半圆形玻璃块和带刻度的光具盘完成了实验，观察到如图所示的1、2、3三条光束，并在光具盘上用笔描出了对应的光路。
（1）图中的折射角大小为____。
（2）根据实验现象初步发现，光从玻璃斜射入空气时，折射角______（选填“大于”“等于”或“小于”）入射角。
（3）现在要探究光的折射现象中光路是否可逆，具体的操作是_______________________，如果看到______________________现象，就可证明光路是可逆的。
10.[2022十堰] 在“预防溺水”主题班会课上，主持人小明用光路图来解释“水池变浅”的道理：池底 A 点射出的光线经过水面折射进入 B 点的人眼， C 点是人眼看到的池底 A 点像的位置。请你在图中画出入射光线、折射光线，并标出折射角 r 。
11.在桌面上固定一个激光器，发出一束红光射向玻璃砖，如图所示。
（1）画出红光在玻璃砖左表面的反射光，并标出反射角的大小。
（2）画出红光进入玻璃砖和射出玻璃砖后的折射光。
（3）不改变激光的位置，只把玻璃砖向左移动，墙壁上的光斑将会______（选填“向上”“向下”或“不”）移动。
答案
1.光的折射
AO、OB、∠AON、∠N′OB
同一平面内、两侧
小于、增大
折射时光路可逆、大于
不变
2.37 、43
3.C
4.D
5.
6.D
7.B
8.相同、近、东、B
9.80 、大于
让入射光逆着光路2射入
折射光逆着光路1射出
10.
11.
向下
