第3节 凸透镜成像的规律
（第一课时）
第五章 透镜及其应用
课程讲授
新课导入
本课小结
我来闯关
理解凸透镜的成像规律。
01
知道凸透镜成放大、缩小实像和虚像的条件。
02
03
会运用凸透镜成像规律解释一些简单的现象。
素养目标

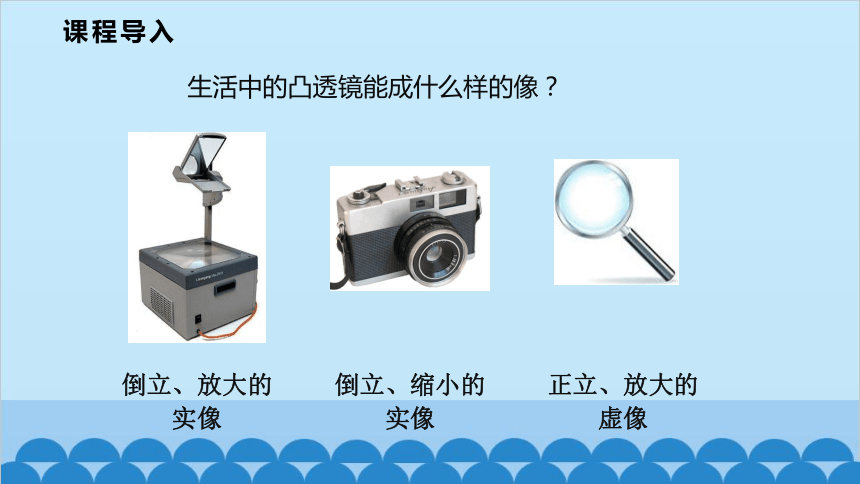

课程导入
倒立、放大的实像
倒立、缩小的实像
正立、放大的虚像
生活中的凸透镜能成什么样的像？
课程讲授
新课推进
一、探究凸透镜成像规律
1.物距和像距
（1）物距：物体到透镜光心的距离，用u表示。
（2）像距：像到透镜光心的距离，用v表示。
2.探究凸透镜成像规律
【提出问题】照相机成倒立、缩小的实像，投影仪成倒立、放大的实像，放大镜成正立、放大的虚像，为什么同样是凸透镜，成像特点却不相同呢？

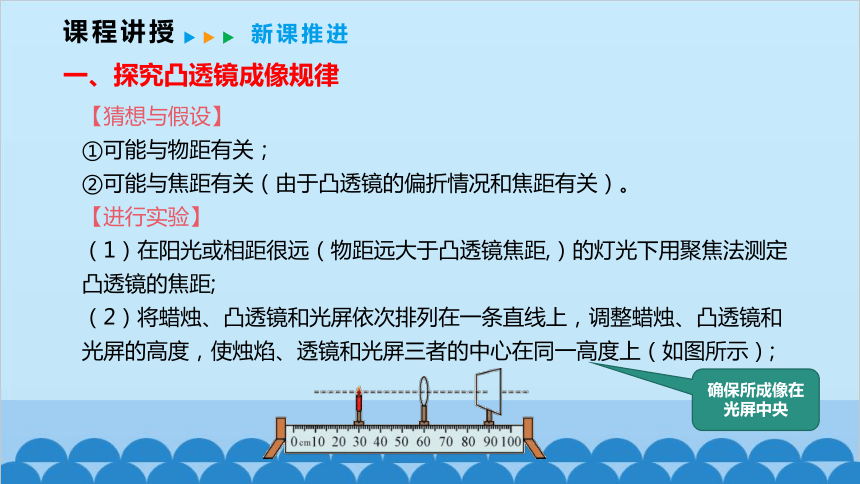

【猜想与假设】
①可能与物距有关；
②可能与焦距有关（由于凸透镜的偏折情况和焦距有关）。
【进行实验】
（1）在阳光或相距很远（物距远大于凸透镜焦距,）的灯光下用聚焦法测定凸透镜的焦距;
（2）将蜡烛、凸透镜和光屏依次排列在一条直线上，调整蜡烛、凸透镜和光屏的高度，使烛焰、透镜和光屏三者的中心在同一高度上（如图所示）;
课程讲授
新课推进
一、探究凸透镜成像规律
确保所成像在光屏中央

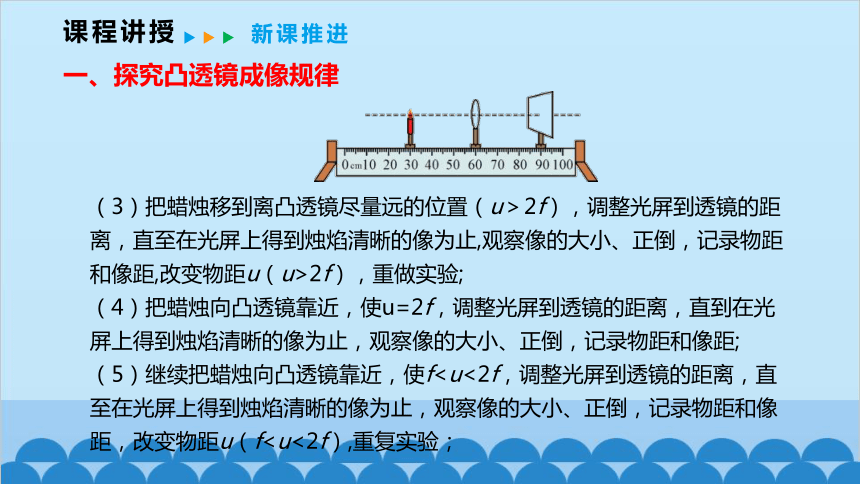

（3）把蜡烛移到离凸透镜尽量远的位置（u＞2f），调整光屏到透镜的距离，直至在光屏上得到烛焰清晰的像为止,观察像的大小、正倒，记录物距和像距,改变物距u（u>2f），重做实验;
（4）把蜡烛向凸透镜靠近，使u=2f，调整光屏到透镜的距离，直到在光屏上得到烛焰清晰的像为止，观察像的大小、正倒，记录物距和像距;
（5）继续把蜡烛向凸透镜靠近，使f课程讲授
新课推进
一、探究凸透镜成像规律

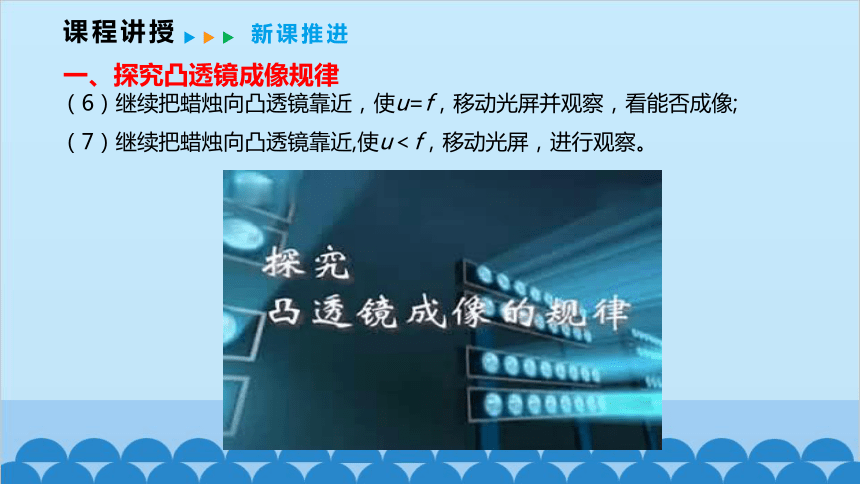

（6）继续把蜡烛向凸透镜靠近，使u=f，移动光屏并观察，看能否成像;
（7）继续把蜡烛向凸透镜靠近,使u＜f，移动光屏，进行观察。
课程讲授
新课推进
一、探究凸透镜成像规律
　　
凸透镜焦距f＝ cm
物距与焦距的关系 物距u/cm 像的性质
虚实 大小 正倒
【收集数据并分析】
课程讲授
新课推进
一、探究凸透镜成像规律
u＞2f，f＜v＜2f，成倒立、缩小的实像；
u=2f，v=2f，成倒立、等大的实像；
f＜u＜2f，v＞2f，成倒立、放大的实像；
u=f，不成像；
0＜u＜f，成正立、放大的虚像。
【得出结论】
课程讲授
新课推进
一、探究凸透镜成像规律
1. 光具座的长度有限，做实验时最好选用焦距为10cm左右的凸透镜，焦距过大（光具座总长不够4倍焦距长），有些实验无法完成。
2. 凸透镜最好放在光具座的中间位置，便于调节物距和像距。
3. 调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是让烛焰的像成在光屏的中央。
4. 调整光屏时不可再调整凸透镜的位置，否则会使物距改变。
5.判断烛焰的像是否最清晰的方法：光屏在某位置时，向前或向后移动光屏，像都会变模糊，则此位置即为像最清晰的位置。
6. 同一个物距范围内要取两个以上的物距进行实验，这样做是为了排除偶然因素，寻找普遍规律。
【注意事项】
课程讲授
新课推进
一、探究凸透镜成像规律
你知道实验中无论如何移动光屏都找不到像的原因有哪些？
(1) 烛焰、凸透镜、光屏三者的中心不在同一高度。
(2)当烛焰在凸透镜一倍焦距以外，但非常靠近焦点时，所成的像很大，且像距也很大，而光具座长度有限，光屏不能承接到像。
课程讲授
新课推进
一、探究凸透镜成像规律
若把凸透镜遮挡一部分，像会发生什么变化？
若把凸透镜遮掉一部分，成像性质不变，只是成的像暗一些。
课程讲授
新课推进
一、探究凸透镜成像规律
小结
课程讲授
u>2f ：倒立、缩小的实像，fu=2f ：倒立、等大的实像，v=2f
照相机原理
u=f ：平行光束，不成像
投影仪原理
f2f
放大镜原理
u凸透镜的成像规律
我来闯关
1. 在探究凸透镜成像规律的实验中，将点燃的蜡烛放在凸透镜前某一位置，在凸透镜后20cm的光屏上出现一个等大倒立的像，如果将蜡烛移动到凸透镜前25cm处，则 （　　）
A．光屏上会出现倒立放大的实像
B．将光屏靠近凸透镜一段距离，光屏上会出现倒立缩小的实像
C．将光屏远离凸透镜一段距离，光屏上会出现倒立放大的实像
D．无论怎样移动光屏，光屏上均找不到像
2．用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．缩小的实物 　　 B．等大的实像
C．放大的实像　 D．放大的虚像
B
D
3 ．物体经凸透镜所成的像，无法显示在光屏上的是( )
A ． 倒立的像 B ． 放大的像
C ．缩小的像 D ．正立的像
4．某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像。当蜡烛距透镜9cm时，在光屏上得到一个放大的像。这个凸透镜的焦距可能是　（　　）
A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
C
D
我来闯关
5.某小组同学利用如图甲所示的装置，做“探究凸透镜成像规律”的实验。
（1）为使凸透镜所成的像位于光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在_____________上。该实验在光线较______的环境中进行更便于观察；
同一高度
暗
甲
我来闯关
（2）小王同学三次在光屏上看到烛焰的像如图乙所示，A‘、B’、C′分别是烛焰A、B、C在光屏上所成的像。在此之前调节仪器时，曾在光屏上看到窗外景物所成的清晰的像，这个像与图乙中烛焰 ______（填“A”“B”或“C”）的成像原理相同。当把蜡烛移动到M点时，在光屏上找不到烛焰的像，因为此时烛焰 ___________（填“成实像”“成虚像”或“不成像”）；
A
成虚像
我来闯关
（3）分析图乙中信息，凸透镜所成的实像都是 _______（填“正”或“倒”）立的。蜡烛远离凸透镜时，烛焰所成的像________（填“靠近”或“远离”）凸透镜。因此用相机拍照，拍完近景再拍远景时，应将相机的镜头向_________（填“靠近”或“远离”）景物的方向调一些，才能拍出清晰的照片。
倒
靠近
远离
我来闯关
