电功率

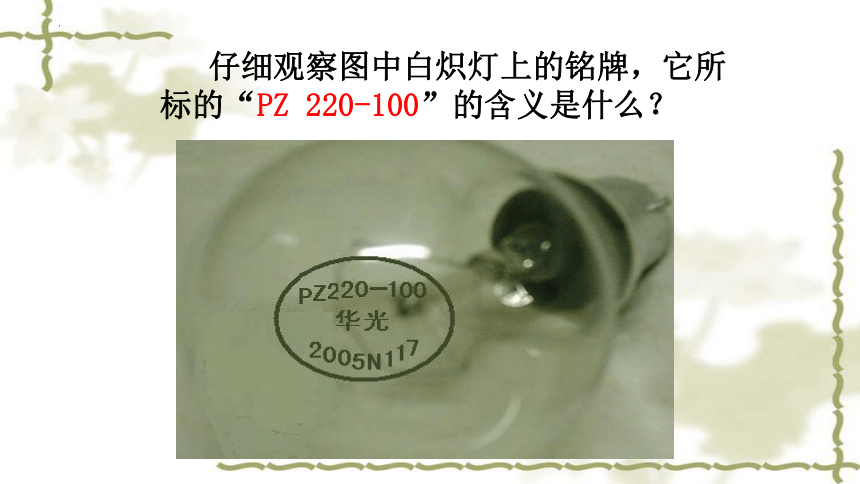

仔细观察图中白炽灯上的铭牌，它所标的“PZ 220-100”的含义是什么？
额定电压---
额定功率---
用电器正常工作时的电压
用电器在额定电压下的功率
PZ 220-100
当U实＝ U额，
当U实＞U额，
当U实＜U额，
则P实＝P额，
用电器正常工作。
则P实＞ P额，用电器容易烧坏。
则P实＜ P额，用电器不能正常工作。

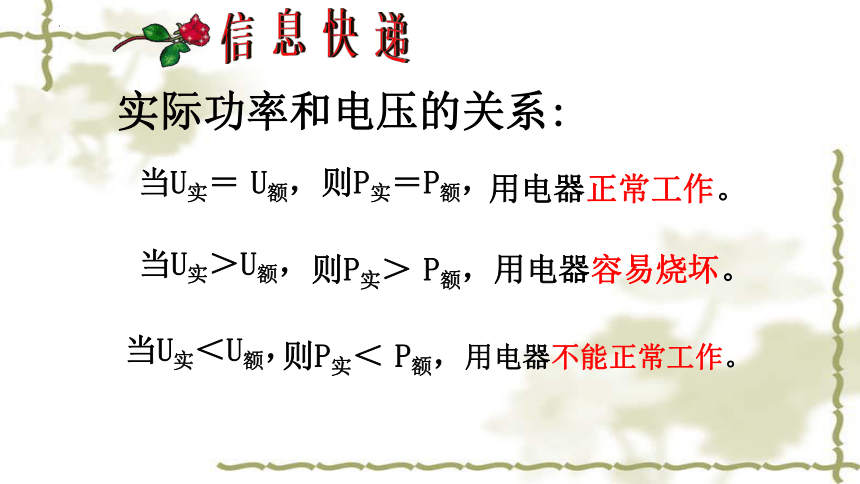

实际功率和电压的关系:
信 息 快 递
当U实＝ U额，
当U实＞U额，
当U实＜U额，
则P实＝P额，
用电器正常工作。
则P实＞ P额，用电器容易烧坏。
则P实＜ P额，用电器不能正常工作。
实际功率和电压的关系:
信 息 快 递
灯泡的亮度由
实际功率决定！
知识拓展
标有“220Ｖ－40Ｗ”　的甲灯
“110Ｖ－60Ｗ” 的乙灯
“36Ｖ－ 80Ｗ”　 的丙灯
都在额定电压下工作，哪个灯泡亮些？哪个灯泡暗些？
考考你
丙灯亮些，甲灯暗些
电功率和电压、电流之间的关系
Ｐ=UＩ
理论的分析证明它们的关系是
讨论
I——
符号的意义、单位及公式变形
U——
P——
Ｐ=UＩ
电流——安培（A）
电压——伏特（V）
功率——瓦特（W）
例题1：
家用普通手电筒的电压是3V，电流50mA，它的电功率是多少？
学以致用
例题2：
某家庭用节能型日光灯的额定功率11W，使用时通过的电流是多少安？
学以致用
知识拓展
例题3：
甲灯泡标有“220V 100W”,
乙灯泡标有“220V 40W”,
学以致用
(3)把两灯泡串联后接入220V电路中,两灯的实际功率分别为多少 哪个灯亮 (设灯丝电阻不变）
(2)把两灯并联后接入220V的电路中,两灯的实际功率分别为多少 哪个灯亮
问：(1)甲乙两灯泡正常发光时,灯丝的电阻分别为多少
电功率计算
例题
例１：将灯L1(PZ220-25)和灯L2 (PZ220-60)并联接在220伏的电压上哪盏灯亮？再将它们串联接在220伏的电路上，哪盏灯泡亮些？为什么？
例２：标有“6V 3W”的小灯泡能不能直接接到9伏的电源上？若要使小灯泡接上后正常发光，应怎么办？
分析与解(点击)
分析与解(点击)
一天小明注意到家中的灯泡比平常亮，猜测可能电压超过了220V，为了证实他的猜测他做了如下实验：关闭家中其它用电器只开了一盏　　“220V　100W”的电灯，观察到家中标有“3000R/ｋWｈ”的电能表在20分钟内转盘转了121转　　　　　　　　　　　　　 （1）这盏灯的电阻多大？　　　　　　 （2）在20分钟内这盏灯消耗的电能是多少？（3）小明家此时的实际电压是多少？　　　　（4）这使这盏灯正常发光，应串联一个多大的电阻？
谈谈你的收获！
祝同学们天天快乐
