2023—2024学年九年级全一册物理人教版第15章 电流和电路 达标训练（含答案）

2023—2024学年九年级全一册物理人教版第15章 电流和电路 达标训练附答案
人教版第15章 电流和电路
一、选择题。

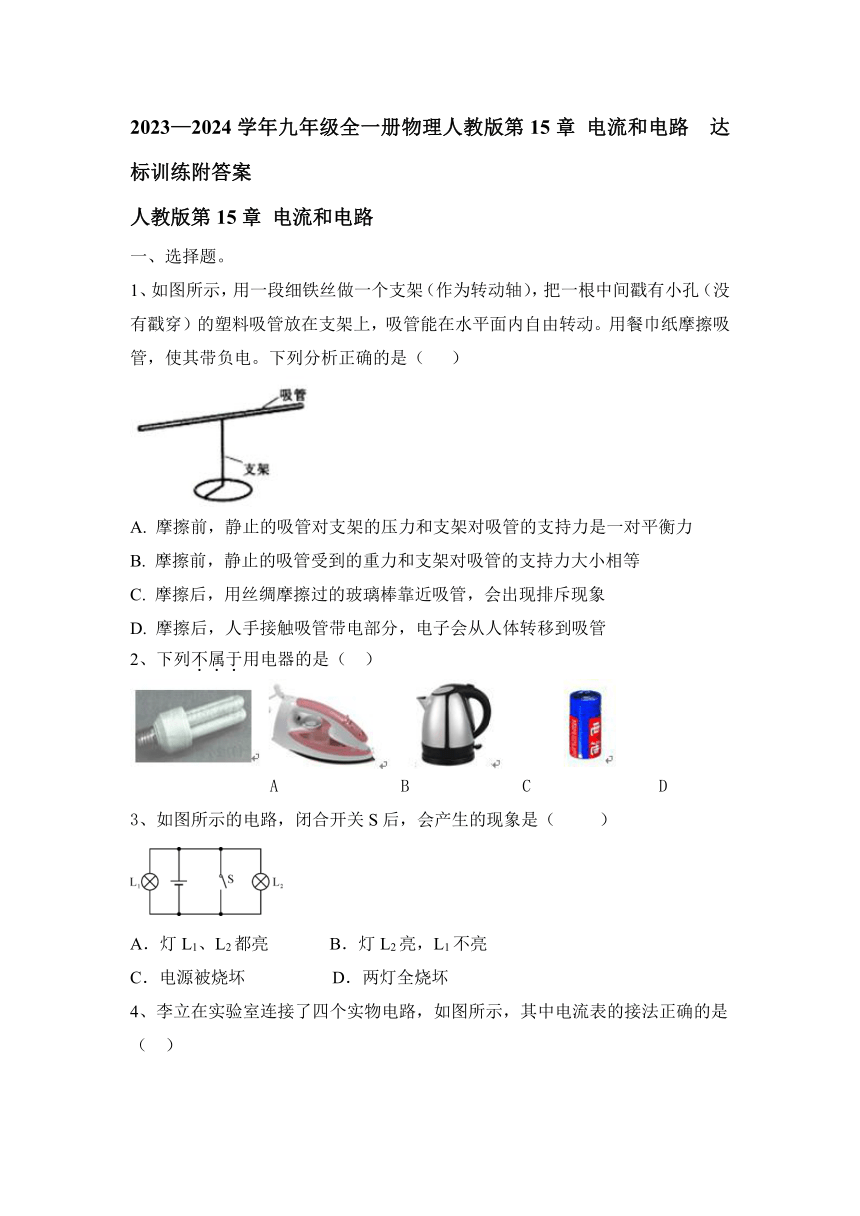

1、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（ ）
A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管
2、下列不属于用电器的是（ ）
A B C D
3、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏

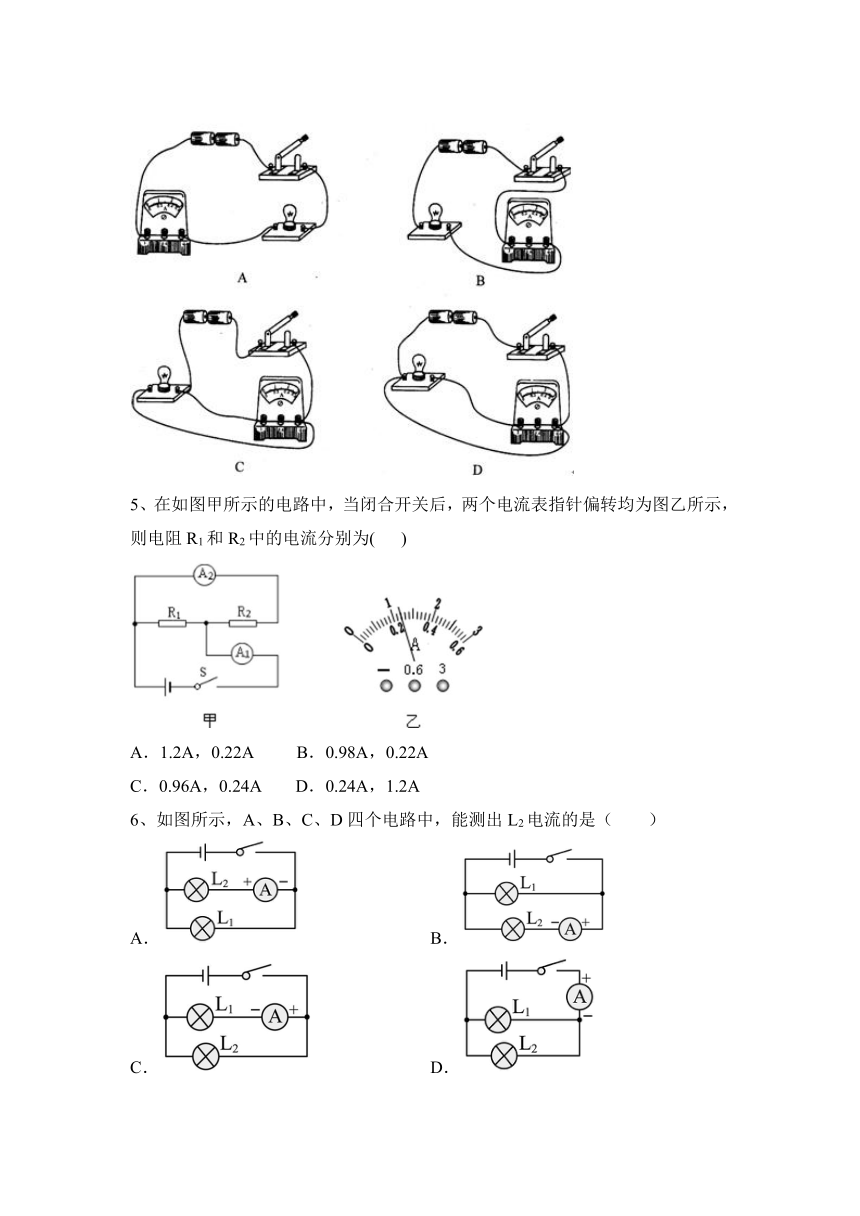

4、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
5、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为( )
A．1.2A，0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．

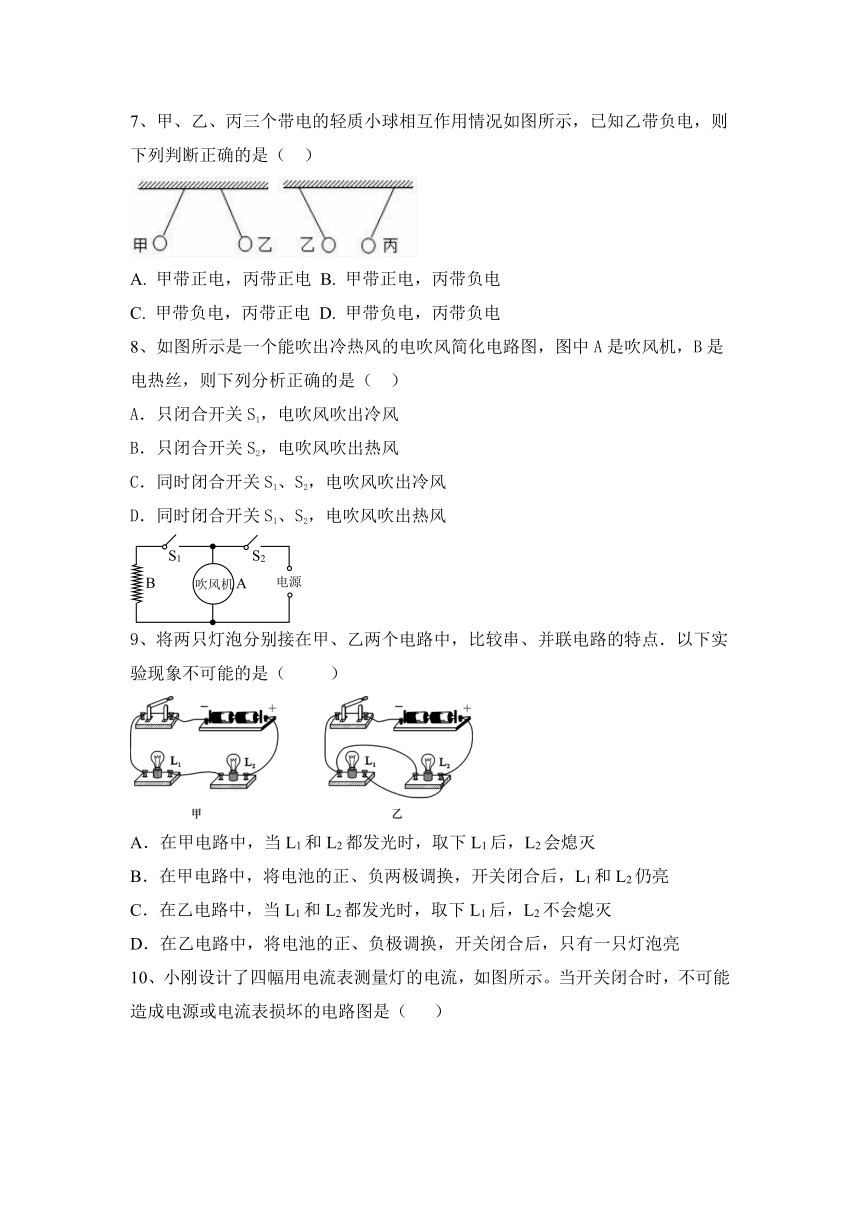

7、甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（ ）
A. 甲带正电，丙带正电 B. 甲带正电，丙带负电
C. 甲带负电，丙带正电 D. 甲带负电，丙带负电
8、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
9、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮
10、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（ ）

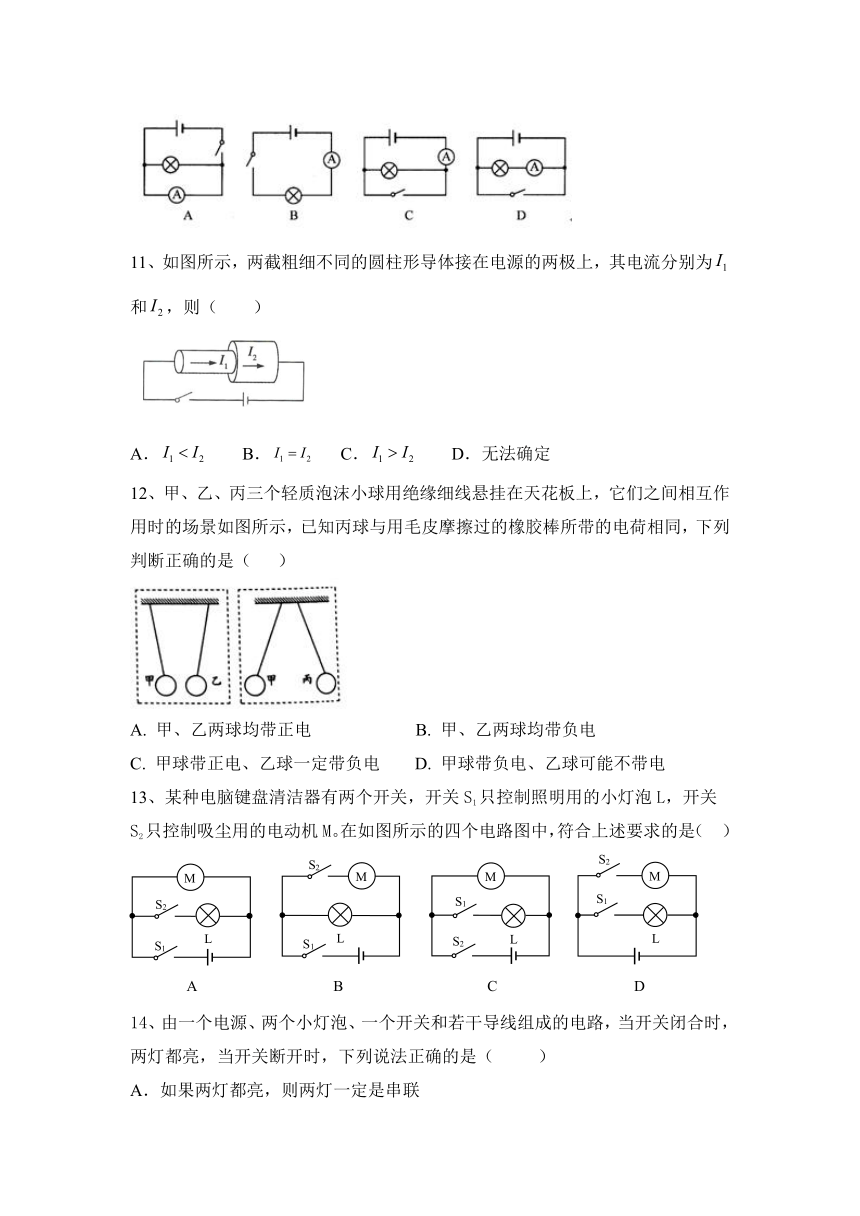

11、如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流分别为和，则（ ）
A． B． C． D．无法确定
12、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，下列判断正确的是（ ）
A. 甲、乙两球均带正电 B. 甲、乙两球均带负电
C. 甲球带正电、乙球一定带负电 D. 甲球带负电、乙球可能不带电
13、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
14、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
15、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏

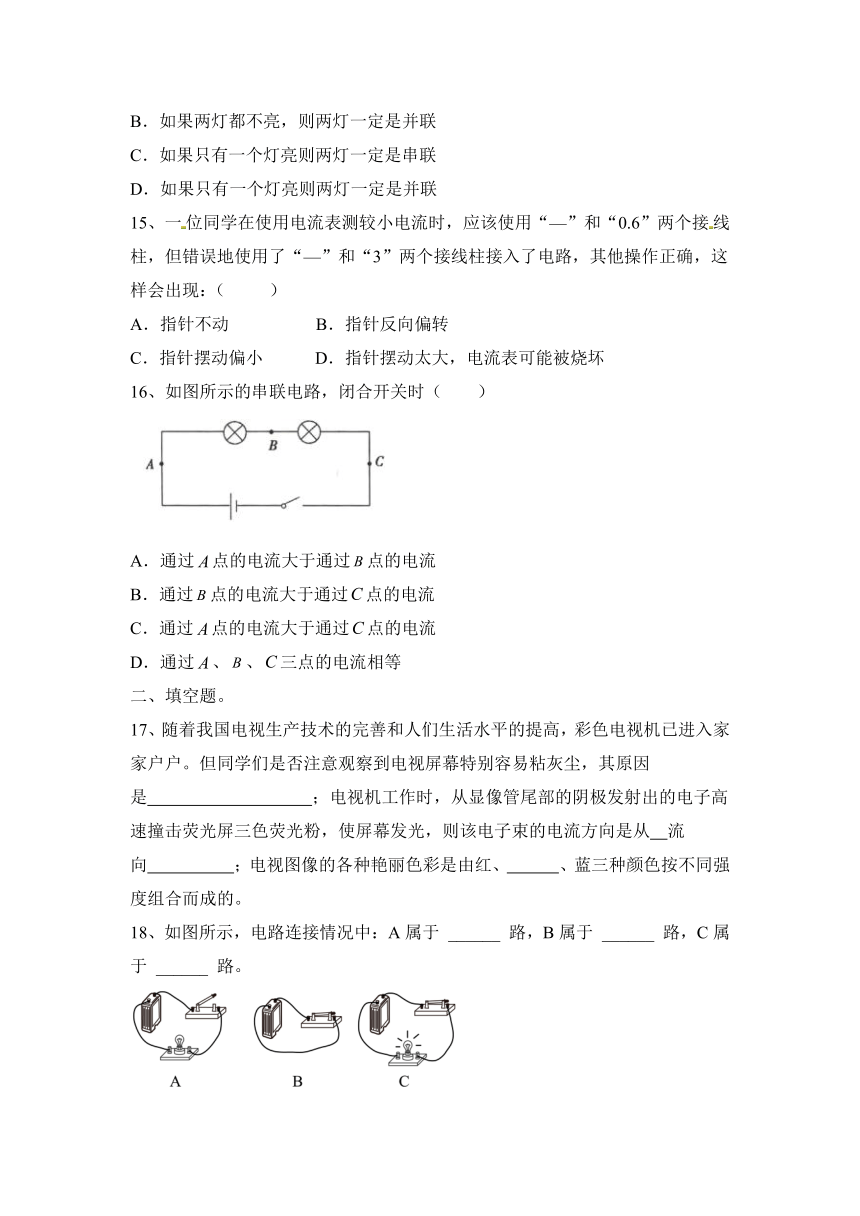

16、如图所示的串联电路，闭合开关时（ ）
A．通过点的电流大于通过点的电流
B．通过点的电流大于通过点的电流
C．通过点的电流大于通过点的电流
D．通过、、三点的电流相等
二、填空题。
17、随着我国电视生产技术的完善和人们生活水平的提高，彩色电视机已进入家家户户。但同学们是否注意观察到电视屏幕特别容易粘灰尘，其原因是 ；电视机工作时，从显像管尾部的阴极发射出的电子高速撞击荧光屏三色荧光粉，使屏幕发光，则该电子束的电流方向是从 流向 ；电视图像的各种艳丽色彩是由红、 、蓝三种颜色按不同强度组合而成的。
18、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
19、如图所示电路,当S1、S2都闭合时,能发光的灯泡是　　　　;当S1、S2都断开时,发光的灯泡是　　　　联。
20、某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
21、如图所示，闭合开关S后观察到L1、L2都发光，但L1比L2暗，则通过L1的电流　 　（选填“大于”、“小于”或“等于”）L2中的电流。若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将　 　（填“发光”或“不发光”）。
22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
三、作图题。
23、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
四、综合应用题。
24、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
五、实验题。
25、为了探究并联电路的电流规律，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图丙、丁、戊所示，可读出：I1=0.5A，I2= A，I= A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 (写出关系式即可)。
（4）为了验证结论的普遍性，小薇可以采用的方法是 。
（5）另一同学小敏连接了如图乙所示的实物连接图，此时，电流表测的是通过 (选填“L1”“L2”或“干路”)的电流。若要测灯L2中的电流，请你在图上只改动一根导线，完成电路的连接。(在需要改动的导线上打“×”，再画出重新连接后的导线)
六、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2023—2024学年九年级全一册物理人教版第15章 电流和电路 达标训练附答案
人教版第15章 电流和电路
一、选择题。
1、如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管，使其带负电。下列分析正确的是（ ）
A. 摩擦前，静止的吸管对支架的压力和支架对吸管的支持力是一对平衡力
B. 摩擦前，静止的吸管受到的重力和支架对吸管的支持力大小相等
C. 摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象
D. 摩擦后，人手接触吸管带电部分，电子会从人体转移到吸管
【答案】B
2、下列不属于用电器的是（ ）
A B C D
【答案】D
3、如图所示的电路，闭合开关S后，会产生的现象是（ ）
A．灯L1、L2都亮 B．灯L2亮，L1不亮
C．电源被烧坏 D．两灯全烧坏
【答案】C
4、李立在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（ ）
【答案】A
5、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为( )
A．1.2A，0.22A B．0.98A，0.22A
C．0.96A，0.24A D．0.24A，1.2A
【答案】C
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
【答案】B
7、甲、乙、丙三个带电的轻质小球相互作用情况如图所示，已知乙带负电，则下列判断正确的是（ ）
A. 甲带正电，丙带正电 B. 甲带正电，丙带负电
C. 甲带负电，丙带正电 D. 甲带负电，丙带负电
【答案】C
8、如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是（ ）
A．只闭合开关S1，电吹风吹出冷风
B．只闭合开关S2，电吹风吹出热风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【答案】D
9、将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点．以下实验现象不可能的是（ ）
A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭
B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮
C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭
D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮
【答案】D
10、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（ ）
【答案】B
11、如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流分别为和，则（ ）
A． B． C． D．无法确定
【答案】B
12、甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用毛皮摩擦过的橡胶棒所带的电荷相同，下列判断正确的是（ ）
A. 甲、乙两球均带正电 B. 甲、乙两球均带负电
C. 甲球带正电、乙球一定带负电 D. 甲球带负电、乙球可能不带电
【答案】D
13、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。在如图所示的四个电路图中，符合上述要求的是（ ）
【答案】D
14、由一个电源、两个小灯泡、一个开关和若干导线组成的电路，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（ ）
A．如果两灯都亮，则两灯一定是串联
B．如果两灯都不亮，则两灯一定是并联
C．如果只有一个灯亮则两灯一定是串联
D．如果只有一个灯亮则两灯一定是并联
【答案】D
15、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
【答案】C
16、如图所示的串联电路，闭合开关时（ ）
A．通过点的电流大于通过点的电流
B．通过点的电流大于通过点的电流
C．通过点的电流大于通过点的电流
D．通过、、三点的电流相等
【答案】D
二、填空题。
17、随着我国电视生产技术的完善和人们生活水平的提高，彩色电视机已进入家家户户。但同学们是否注意观察到电视屏幕特别容易粘灰尘，其原因是 ；电视机工作时，从显像管尾部的阴极发射出的电子高速撞击荧光屏三色荧光粉，使屏幕发光，则该电子束的电流方向是从 流向 ；电视图像的各种艳丽色彩是由红、 、蓝三种颜色按不同强度组合而成的。
【答案】屏幕带电吸引轻小物体 荧光屏(屏幕) 阴极 绿
18、如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
【答案】断路 短路 通路
19、如图所示电路,当S1、S2都闭合时,能发光的灯泡是　　　　;当S1、S2都断开时,发光的灯泡是　　　　联。
【答案】L1、L2 串
20、某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
【答案】电流表量程选大了 电流表量程选小了
21、如图所示，闭合开关S后观察到L1、L2都发光，但L1比L2暗，则通过L1的电流　 　（选填“大于”、“小于”或“等于”）L2中的电流。若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将　 　（填“发光”或“不发光”）。
【答案】等于；不发光。
22、家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
【答案】断路 1.6
三、作图题。
23、高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
【答案】如图所示：
四、综合应用题。
24、如图所示，某公园有两个浏览点（用亭子表示），其浏览的入口和出口都已确定，请按以下要求设计浏览路线：
（1）游客由入口到出口，先后经过两个浏览点，请在图（a）中用笔画线画出浏览路线。
（2）游客由入口到出口，每次只经过其中任意一个浏览点，请在图（b）中用笔画线画出浏览路线。
由此联想到我们所学的电路知识，现有两只小灯泡和相应的电器元件，怎样连接使它们都亮起来？
【设计实验与进行实验】
请在图（c）和图（d）所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号。
【评估】
（1）正确连接后闭合开关，灯泡不亮，请在表格中填写简单的检修方法。
故障现象 可能原因 检修方法
灯泡不亮 示例：灯泡的灯丝断了 换灯泡
电路中的导线断了 ①
电池没电了 ②
（2）如图（e）所示，电路连接情况不可见。闭合开关，两只小灯泡同时发光；断开开关，两只小灯泡同时熄灭。不借助其他器材，请设计一个简单的方法，判断它们是串联还是并联。
①操作方法：　 　；②判断方法：　 　。
【答案】如图所示：
（1）①换导线；②换新电池；（2）①拧去一只灯泡，闭合开关；②若另一只灯仍发光，则两灯并联；若另一只灯熄灭，则两灯串联。
五、实验题。
25、为了探究并联电路的电流规律，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图丙、丁、戊所示，可读出：I1=0.5A，I2= A，I= A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是 (写出关系式即可)。
（4）为了验证结论的普遍性，小薇可以采用的方法是 。
（5）另一同学小敏连接了如图乙所示的实物连接图，此时，电流表测的是通过 (选填“L1”“L2”或“干路”)的电流。若要测灯L2中的电流，请你在图上只改动一根导线，完成电路的连接。(在需要改动的导线上打“×”，再画出重新连接后的导线)
【答案】（1）断开；（2）L1断路；（3）0.52 1 I=I1+I2；
（4）更换不同规格灯泡，多次实验；（5）干路 如图所示：
六、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A
（2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
B
A
S1
S2
吹风机
电源
A B C D
M
L
S2
S1
S1
M
S2
L
M
S2
S1
L
M
L
S2
S1
B
A
S1
S2
吹风机
电源
A B C D
M
L
S2
S1
S1
M
S2
L
M
S2
S1
L
M
L
S2
S1
