第4节 简单机械（1）——杠杆

课件16张PPT。你有办法吗？？谈谈这样做的好处？第4节 简单机械（1）——杠杆O

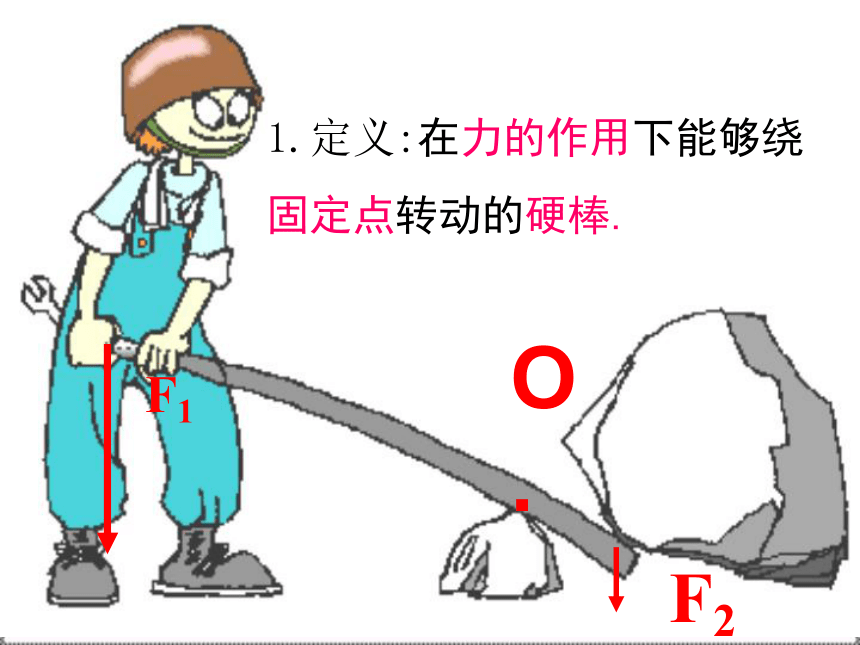

.1.定义:在力的作用下能够绕
固定点转动的硬棒.动力臂(L1)：
从支点到动力作用线的垂直距离阻力臂(L2)：

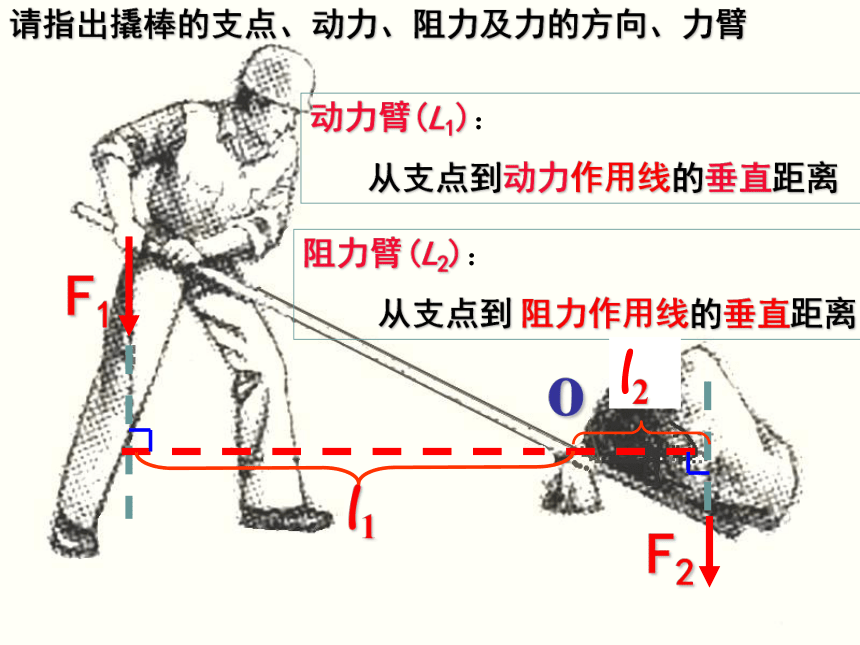

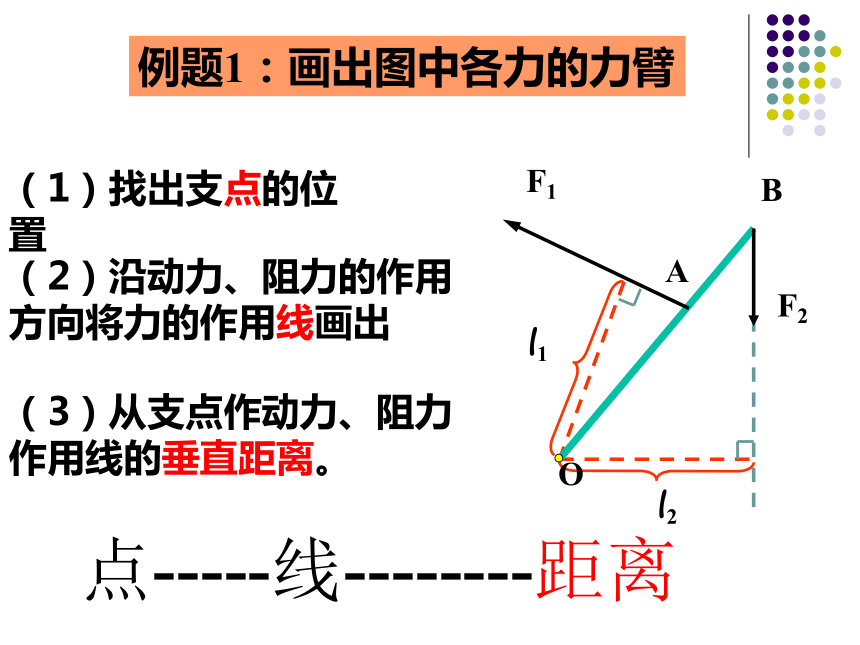

从支点到 阻力作用线的垂直距离l2l1请指出撬棒的支点、动力、阻力及力的方向、力臂l2l1例题1：画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力

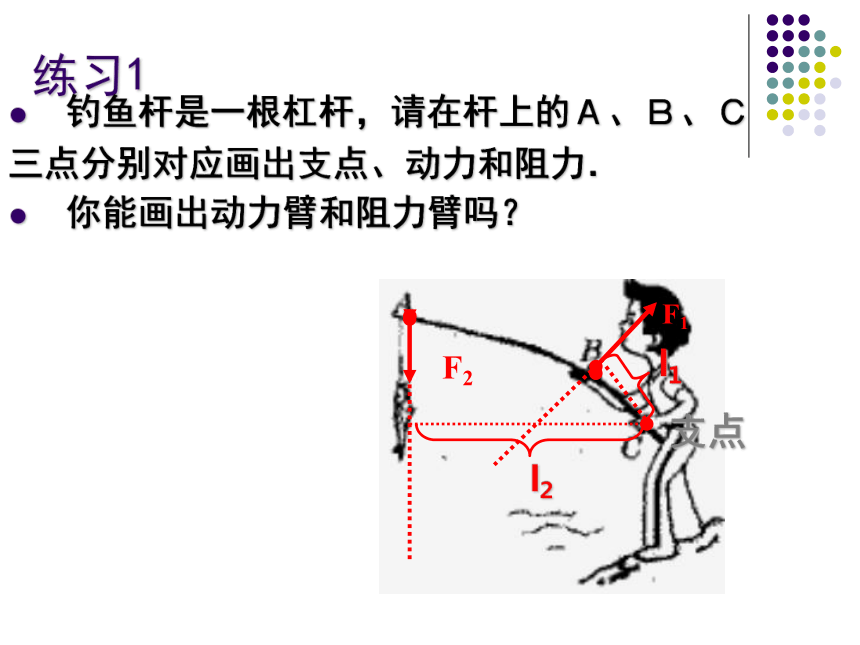

作用线的垂直距离。点-----线--------距离练习1钓鱼杆是一根杠杆，请在杆上的Ａ、Ｂ、Ｃ
三点分别对应画出支点、动力和阻力． 支点F1F2l1l2你能画出动力臂和阻力臂吗？ 练习2：画出动力臂和阻力臂练习3找出下列各图中动力和阻力，并画出杠杆力臂。OF1F2l2l1练习4：画出图中各力的力臂l1l2窍门：支点在二力的一侧时，二力方向大致相反。
支点在二力的中间时，二力方向大致相同。l2·OL2 l2l1人体上的杠杆(骨骼)舂中国古代对杠杆也有广泛的使用桔 槔杆杠有着悠久的历史现代人如何搬运石料杠杆撬动的不仅是物体
更是人类文明前进的步伐。
