第2节地球仪和地图（2）

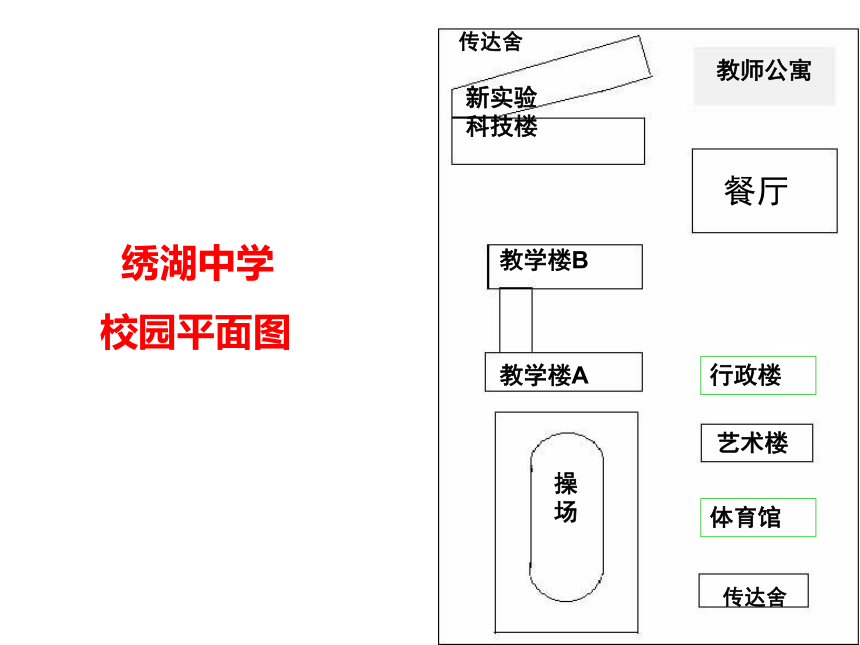

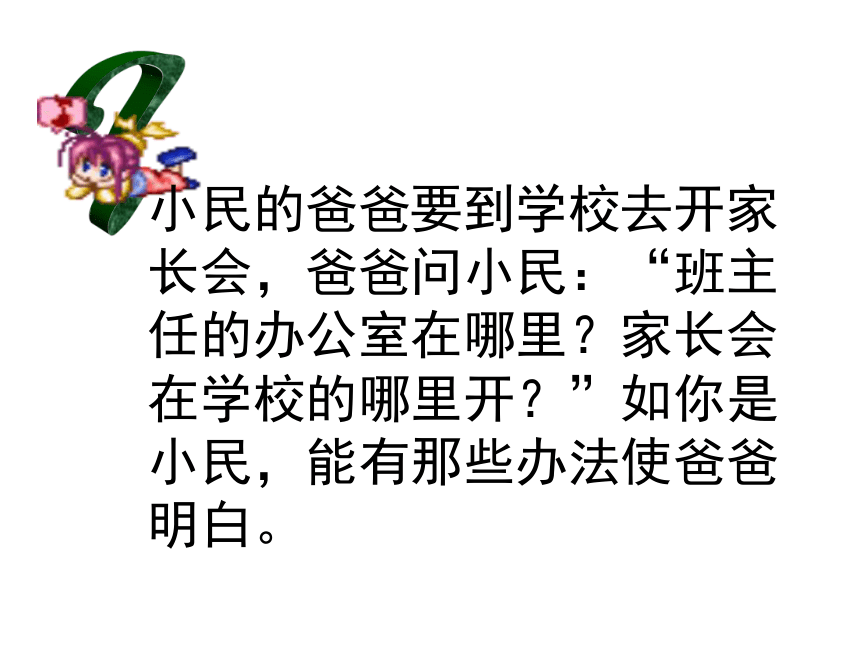

课件43张PPT。？小民的爸爸要到学校去开家长会，爸爸问小民：“班主任的办公室在哪里？家长会在学校的哪里开？”如你是小民，能有那些办法使爸爸明白。餐厅教师公寓艺术楼操场教学楼A教学楼B新实验科技楼 绣湖中学

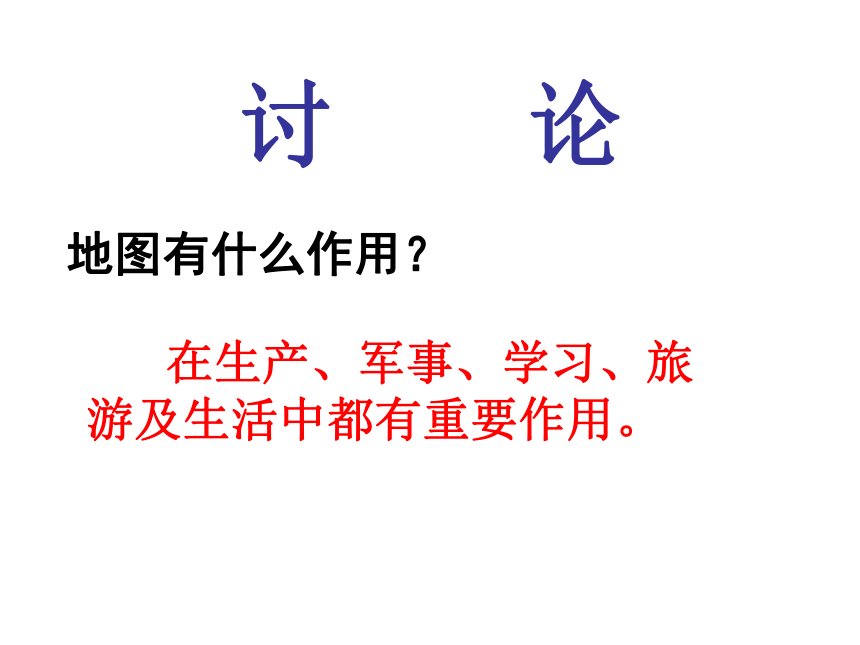

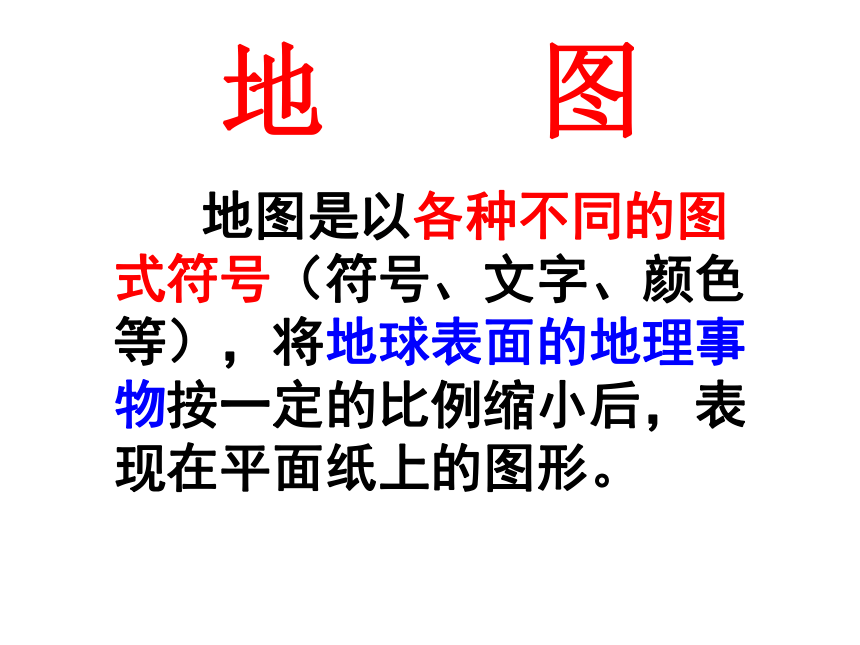

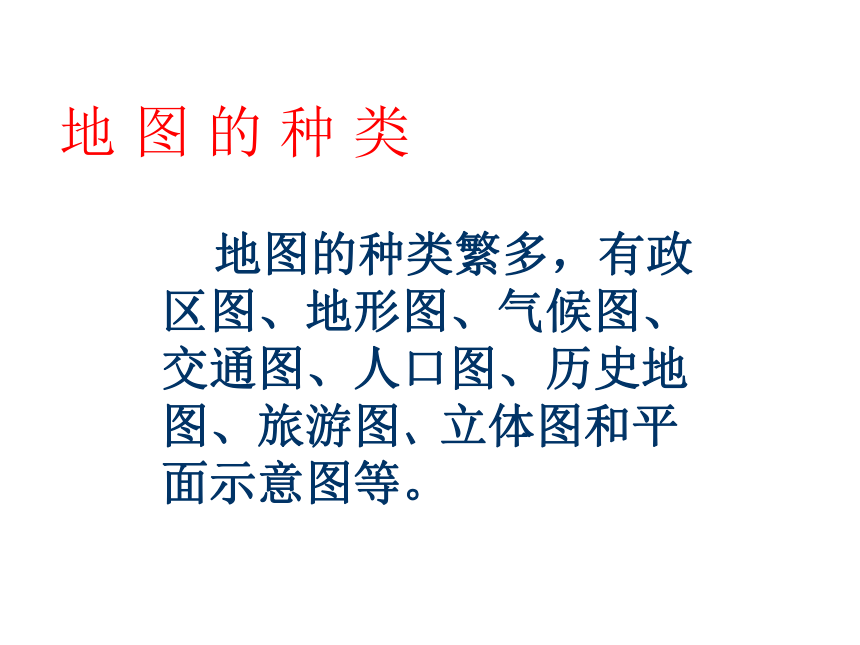

校园平面图传达舍行政楼传达舍体育馆地图地 图 地图是以各种不同的图式符号（符号、文字、颜色等），将地球表面的地理事物按一定的比例缩小后，表现在平面纸上的图形。讨 论地图有什么作用？ 在生产、军事、学习、旅游及生活中都有重要作用。地 图 的 种 类 地图的种类繁多，有政区图、地形图、气候图、交通图、人口图、历史地图、旅游图、立体图和平面示意图等。试一试： 我们的校园的大小大致是长300米，宽200米，怎样把校园平面图绘制在一张16开（长26厘米，宽19厘米）大小的纸上？比例尺表示实地距离在地图上的缩小程度。公式：比例尺=图上距离/实地距离(同单位)。
表示方法：
线段式 在地图上画一条线段，并注目1厘米代表实地距离多少千米。如：
数字式 用比例式或分数式表示图上1厘米代表实地距离多少厘米。如：
1：10000000或1/10000000文字式 在图上用文字直接写成1厘米代表实地距离多少千米。如：图上1厘米代表实地距离100千米。分类 ：按比例尺值的大小分为大、中、小比例尺。大比例尺：大于或等于1：100000，
即1厘米表示1千米以下；（分母小于等于10万） 小比例尺：小于或等于1：1000000，
即1厘米表示10千米以上；（分母大于等于100万）中间的称为中比例尺。练一练 看书本中的中国政区图和浙江旅游图完成下表：小详细大大小简略小 结： 在同样大的图幅上，比例尺越大(分母越小)，地图上所表示的实际范围越小，但表示的内容越详细，精确度越高。
比例尺越小，则表示的范围越大，内容越简单，精确度越低。餐厅教师公寓艺术楼操场教学楼A教学楼B新实验科技楼 绣湖中学
校园平面图传达舍行政楼传达舍体育馆在学校平面图内,除了比例尺外,还有哪些?图例定义：是对地图上各种符号含义的文字说明。常用地图图例：.首都城市山峰注记:在地图上,用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的数字。8848图例和注记：
包括各种符号和它们的文字说明，地理名称和数字。如:房屋邮局河流学校乡村路桥医院公路山工厂铁路池塘观察课本中中国政区图和荣安社区平面图,你是怎样知道哪边是北?哪边是南?方向常用的三种方法：经纬网定向法——在有经纬网的地图上，经线靠北极端的指向为北。
（站在北极，四周都是南；站在南极，四周都是北。）
指向标定法——在有方向标的地方地图上，指北的方向标指示北方（看箭头指的方向） 。
一般定向法——没有上面两种，一般的地图的方向就是按上北下南，左西右东的原则判断。 浙
江
地
图小 结地图定义作用种类三要素比例尺图例方向线段式数字式文字式经纬网定向法指向标定向法一般定向法思考1.在中国政区图上量算北京与香港之间的直线距离。2.在浙江旅游图上，找出南雁荡山、普陀山、千岛湖在浙江省的方位。3.在一张尺寸为110厘米×120厘米的矩形图纸上绘制一幅中国政区图，最适宜的比例尺为：( )
A. 图上1厘米，代表实地距离50千米。
B. 1：50000000
C .一百万分之一 D .A在右图中，指出A、B点的地理位置。并判断A点在B点的什么方向练习AB....AB6、用图上1厘米代表实际距离2000千米的世界地图上，赤道线的长度是 （ ）
?? A、200厘米??? B、100厘米??
?? C、50厘米???? D、20厘米D7、以下所举的图幅大小相同的地图中，比例尺最小的是 （ ）
（A）学校平面图 （B）本县（市）地图
（C）中国政区图 （D）世界政区图D问：点A在点B的什么方向？西南．．B甲乙丙丁N300E1500W问：点甲在点丙的什么方向？正西家庭作业:绘制学校平面图后宅中学平面图
