全品高考浙江专版 专题1　运动图像及应用

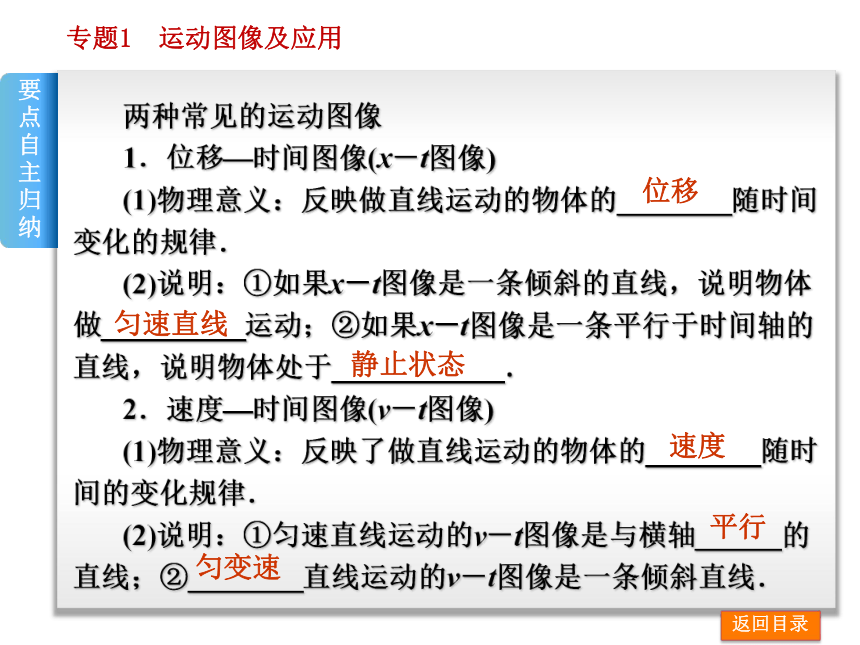

课件29张PPT。专题1　运动图像及应用返回目录专题考能突破随堂巩固检测要点自主归纳 两种常见的运动图像
1．位移—时间图像(x－t图像)
(1)物理意义：反映做直线运动的物体的________随时间变化的规律．
(2)说明：①如果x－t图像是一条倾斜的直线，说明物体做__________运动；②如果x－t图像是一条平行于时间轴的直线，说明物体处于____________．
2．速度—时间图像(v－t图像)
(1)物理意义：反映了做直线运动的物体的________随时间的变化规律．

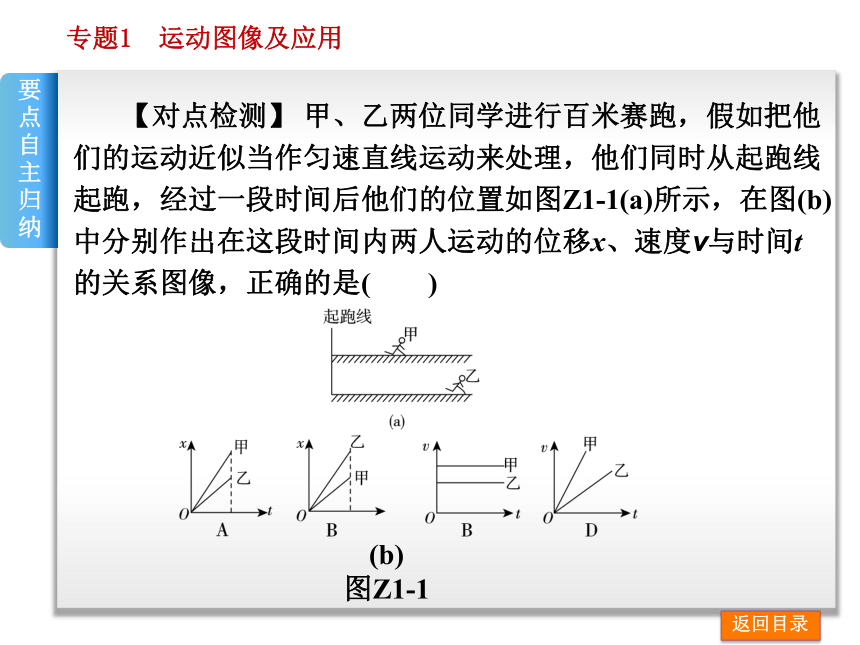

(2)说明：①匀速直线运动的v－t图像是与横轴______的直线；②________直线运动的v－t图像是一条倾斜直线． 专题1　运动图像及应用返回目录要点自主归纳位移 匀速直线 静止状态 速度 平行 匀变速 【对点检测】 甲、乙两位同学进行百米赛跑，假如把他们的运动近似当作匀速直线运动来处理，他们同时从起跑线起跑，经过一段时间后他们的位置如图Z1-1(a)所示，在图(b)中分别作出在这段时间内两人运动的位移x、速度v与时间t的关系图像，正确的是(　　)专题1　运动图像及应用返回目录要点自主归纳(b)

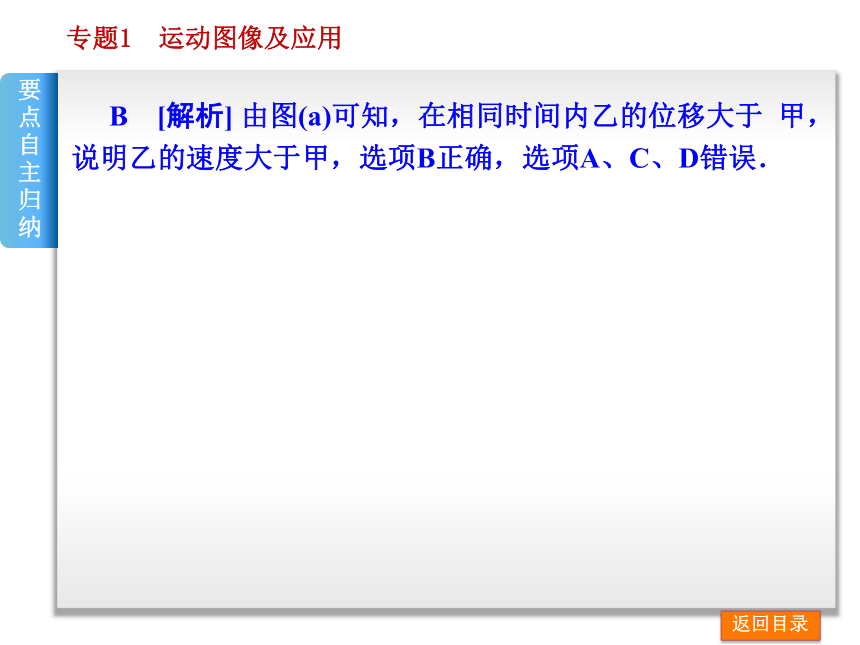

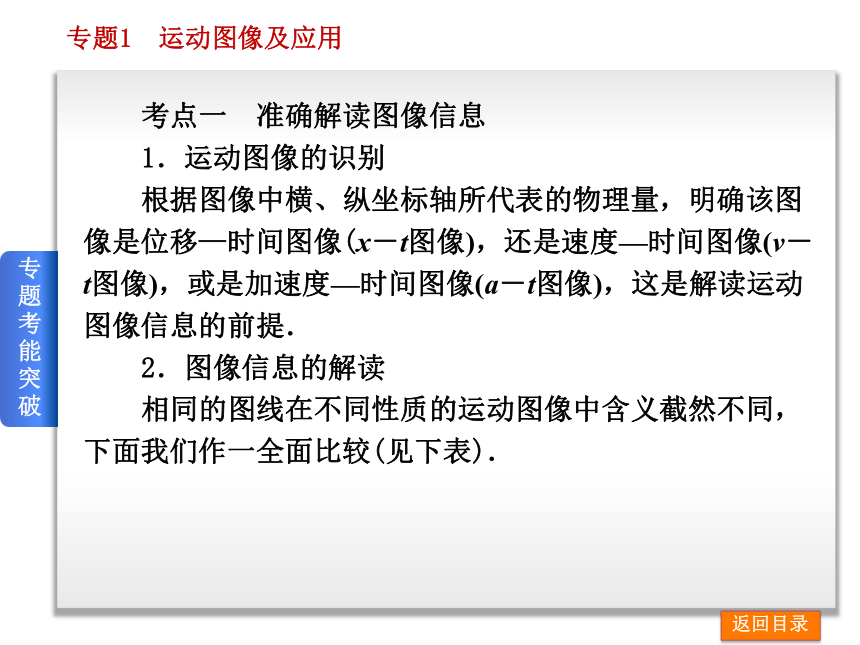

图Z1-1 B　[解析] 由图(a)可知，在相同时间内乙的位移大于 甲，说明乙的速度大于甲，选项B正确，选项A、C、D错误．专题1　运动图像及应用返回目录要点自主归纳 考点一　准确解读图像信息
1．运动图像的识别
根据图像中横、纵坐标轴所代表的物理量，明确该图像是位移—时间图像(x－t图像)，还是速度—时间图像(v－t图像)，或是加速度—时间图像(a－t图像)，这是解读运动图像信息的前提．
2．图像信息的解读

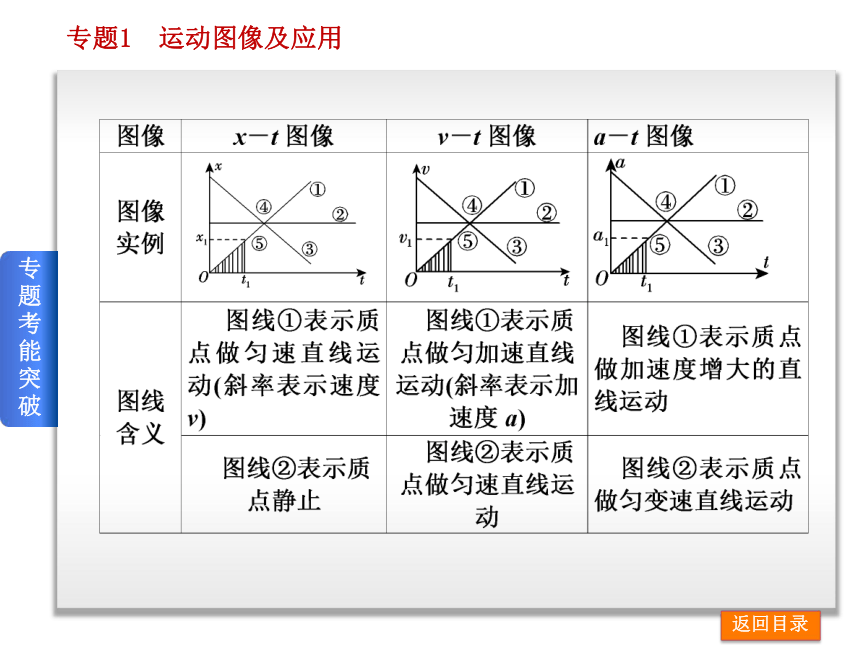

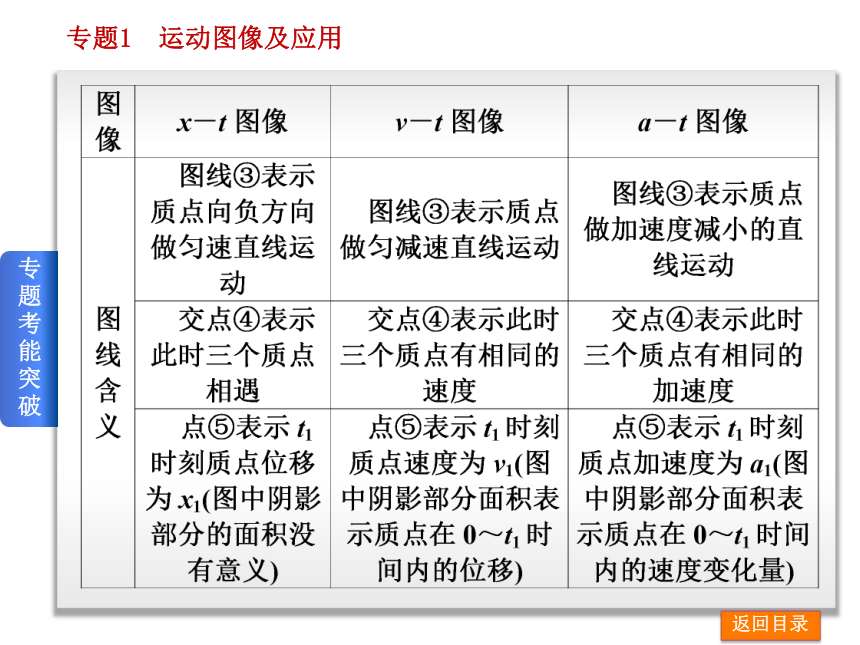

相同的图线在不同性质的运动图像中含义截然不同，下面我们作一全面比较(见下表)．返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用专题考能突破返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测返回目录专题1　运动图像及应用随堂巩固检测
