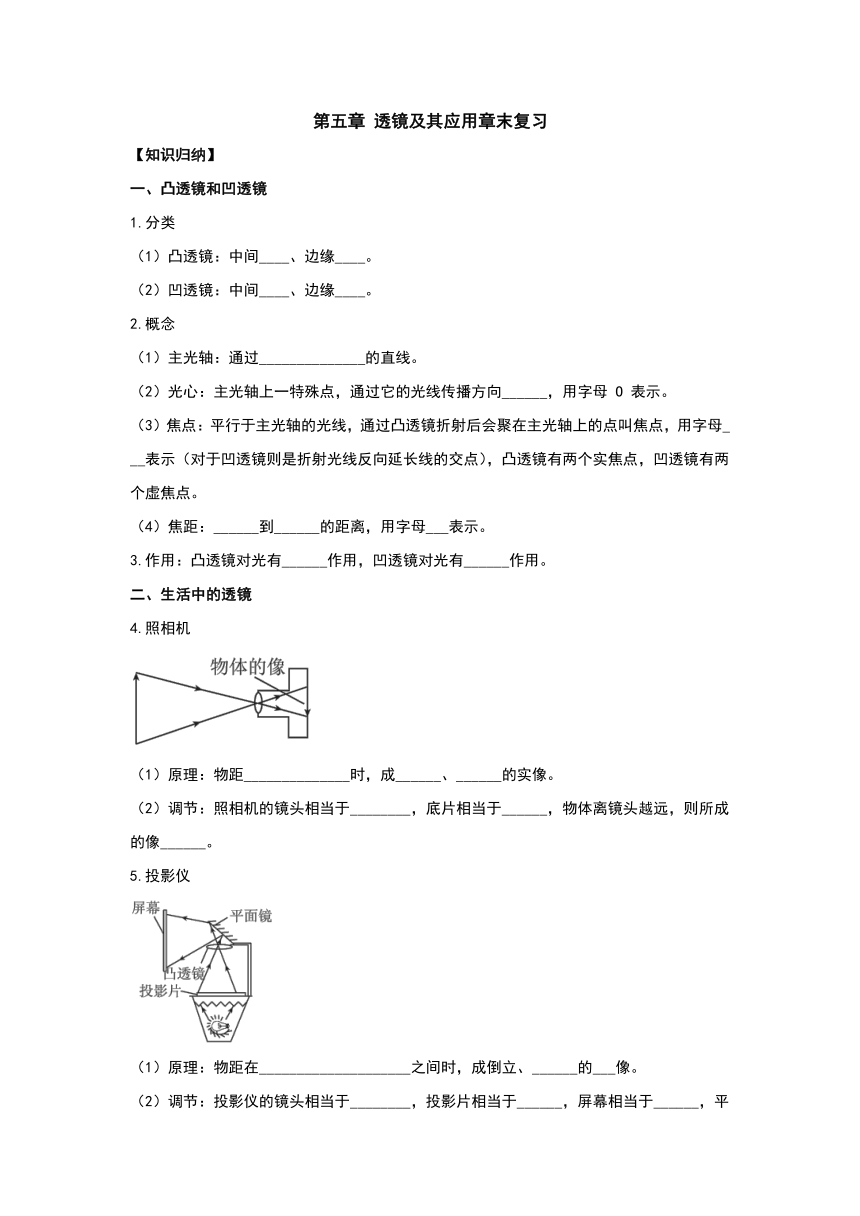

第五章 透镜及其应用章末复习
【知识归纳】
一、凸透镜和凹透镜
1.分类
（1）凸透镜：中间____、边缘____。
（2）凹透镜：中间____、边缘____。
2.概念
（1）主光轴：通过______________的直线。
（2）光心：主光轴上一特殊点，通过它的光线传播方向______，用字母 O 表示。
（3）焦点：平行于主光轴的光线，通过凸透镜折射后会聚在主光轴上的点叫焦点，用字母_ __表示（对于凹透镜则是折射光线反向延长线的交点），凸透镜有两个实焦点，凹透镜有两个虚焦点。
（4）焦距：______到______的距离，用字母___表示。
3.作用：凸透镜对光有______作用，凹透镜对光有______作用。
二、生活中的透镜
4.照相机
（1）原理：物距______________时，成______、______的实像。
（2）调节：照相机的镜头相当于________，底片相当于______，物体离镜头越远，则所成的像______。
5.投影仪
（1）原理：物距在____________________之间时，成倒立、______的___像。
（2）调节：投影仪的镜头相当于________，投影片相当于______，屏幕相当于______，平面镜的作用是改变光的__________，使像呈现在屏幕上；要使屏幕上的像变大，应当______镜头的同时使投影仪______屏幕；投影片要______。
6.放大镜（ P 点为二倍焦距处）
（1）原理：物距在__________以内时，成______、______的____像。
（2）调节:要使看到的像更大一些,应当将放大镜______物体。
三、凸透镜成像的规律
7.凸透镜成像的规律
物的位置 像的位置 像的性质 应用举例
u>2f fu=2f v=2f ________ ________
f2f _________ 幻灯机、投影仪
u= 不成像 获取平行光
u< v>u 像与物同侧 _________ 放大镜
8.实像和虚像
（1）凸透镜所成的实像____（选填“能”或“不能”）用光屏承接，像是______（选填“正立”或“倒立”）的，物和实像位于凸透镜的______（选填“异侧”或“同侧”）。
（2）凸透镜所成的虚像______（选填“能”或“不能”）用光屏承接，像是______（选填“正立”或“倒立”）的，物和虚像位于凸透镜的______（选填“异侧”或“同侧”）。
（3）成像实质：对比图中甲、乙两图,实像是由来自物体的__________会聚而成的；而虚像是由______________________相交而成的。
四、眼睛和眼镜

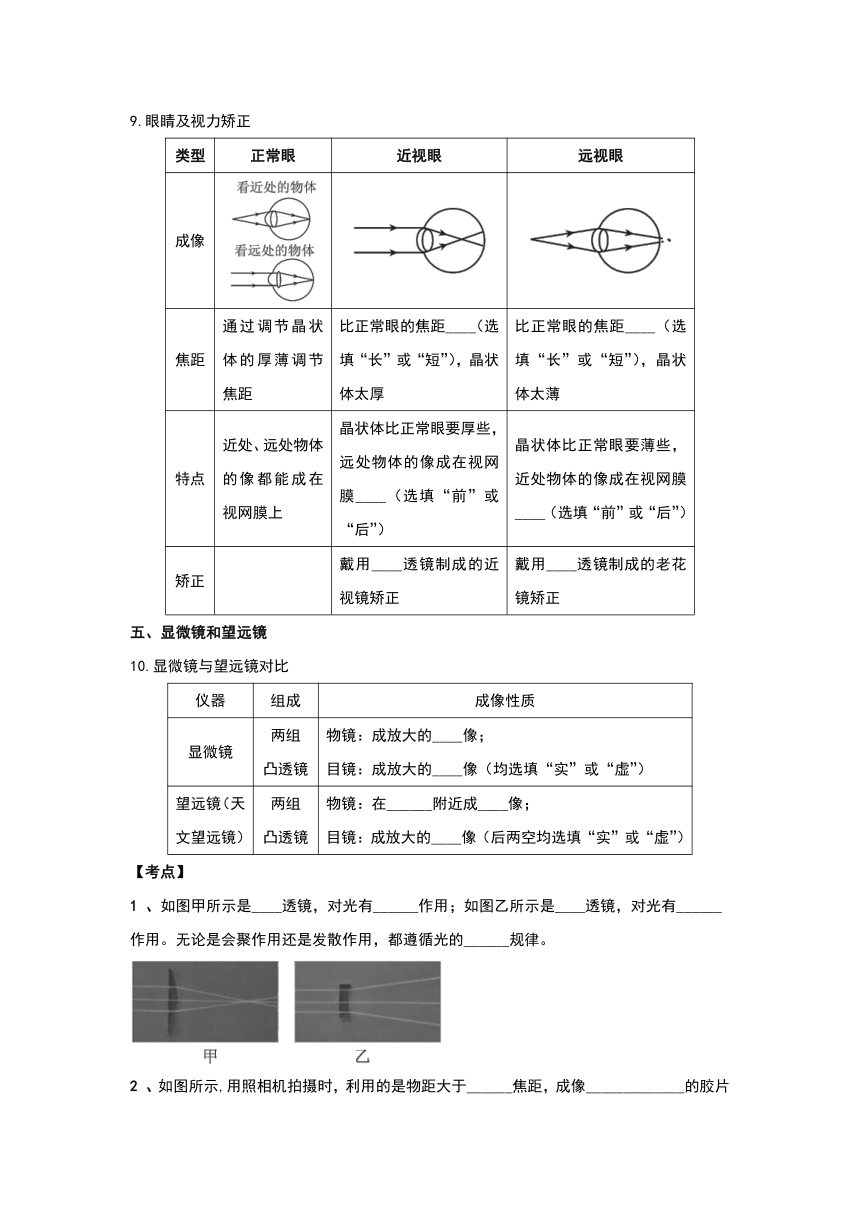

9.眼睛及视力矫正
类型 正常眼 近视眼 远视眼
成像
焦距 通过调节晶状体的厚薄调节焦距 比正常眼的焦距____（选填“长”或“短”），晶状体太厚 比正常眼的焦距____（选填“长”或“短”），晶状体太薄
特点 近处、远处物体的像都能成在视网膜上 晶状体比正常眼要厚些，远处物体的像成在视网膜____（选填“前”或“后”） 晶状体比正常眼要薄些，近处物体的像成在视网膜____（选填“前”或“后”）
矫正 戴用____透镜制成的近视镜矫正 戴用____透镜制成的老花镜矫正
五、显微镜和望远镜
10.显微镜与望远镜对比
仪器 组成 成像性质
显微镜 两组凸透镜 物镜：成放大的____像；目镜：成放大的____像（均选填“实”或“虚”）
望远镜（天文望远镜） 两组凸透镜 物镜：在______附近成____像；目镜：成放大的____像（后两空均选填“实”或“虚”）
【考点】
1 、如图甲所示是____透镜，对光有______作用；如图乙所示是____透镜，对光有______作用。无论是会聚作用还是发散作用，都遵循光的______规律。
2 、如图所示,用照相机拍摄时，利用的是物距大于______焦距，成像_____________的胶片上；成像特点：成倒立、______的实像。

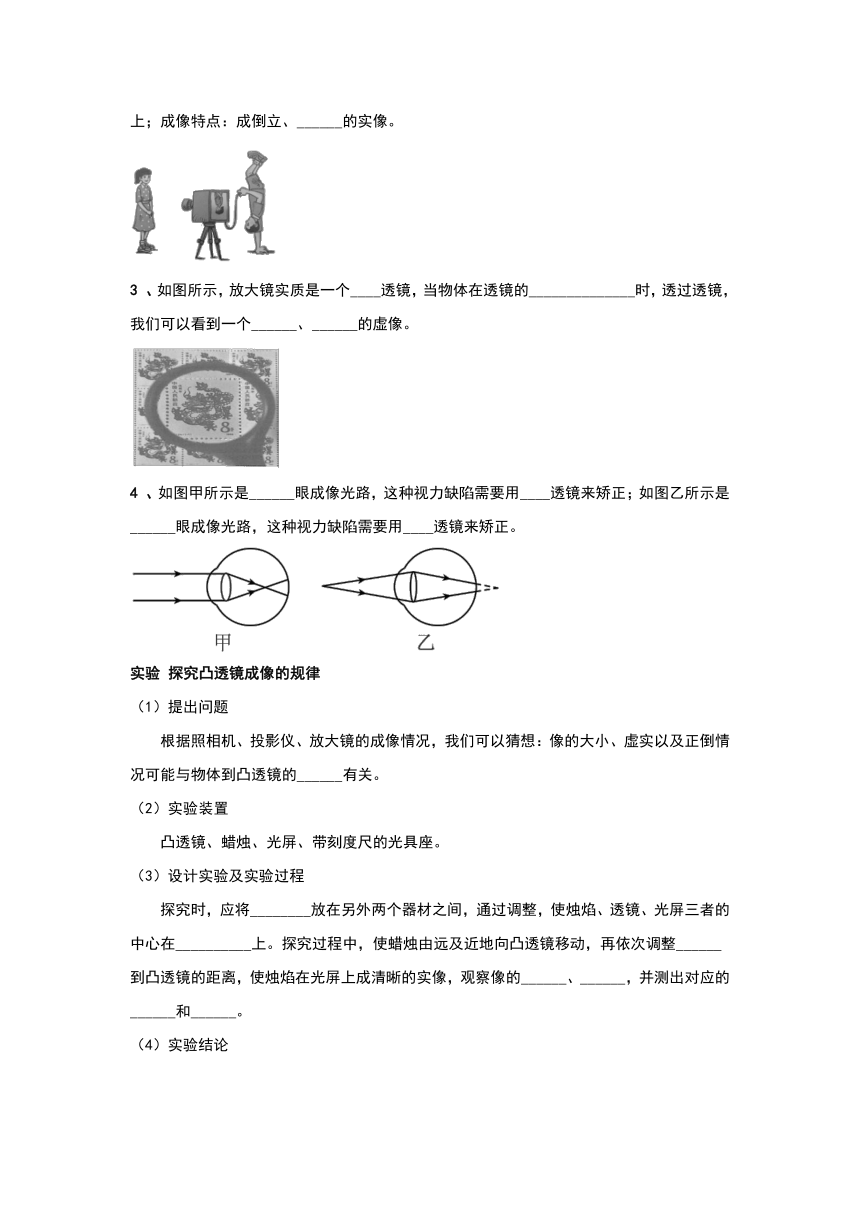

3 、如图所示，放大镜实质是一个____透镜，当物体在透镜的______________时，透过透镜，我们可以看到一个______、______的虚像。
4 、如图甲所示是______眼成像光路，这种视力缺陷需要用____透镜来矫正；如图乙所示是______眼成像光路，这种视力缺陷需要用____透镜来矫正。
实验 探究凸透镜成像的规律
（1）提出问题
根据照相机、投影仪、放大镜的成像情况，我们可以猜想：像的大小、虚实以及正倒情况可能与物体到凸透镜的______有关。
（2）实验装置
凸透镜、蜡烛、光屏、带刻度尺的光具座。
（3）设计实验及实验过程
探究时，应将________放在另外两个器材之间，通过调整，使烛焰、透镜、光屏三者的中心在__________上。探究过程中，使蜡烛由远及近地向凸透镜移动，再依次调整______到凸透镜的距离，使烛焰在光屏上成清晰的实像，观察像的______、______，并测出对应的______和______。
（4）实验结论

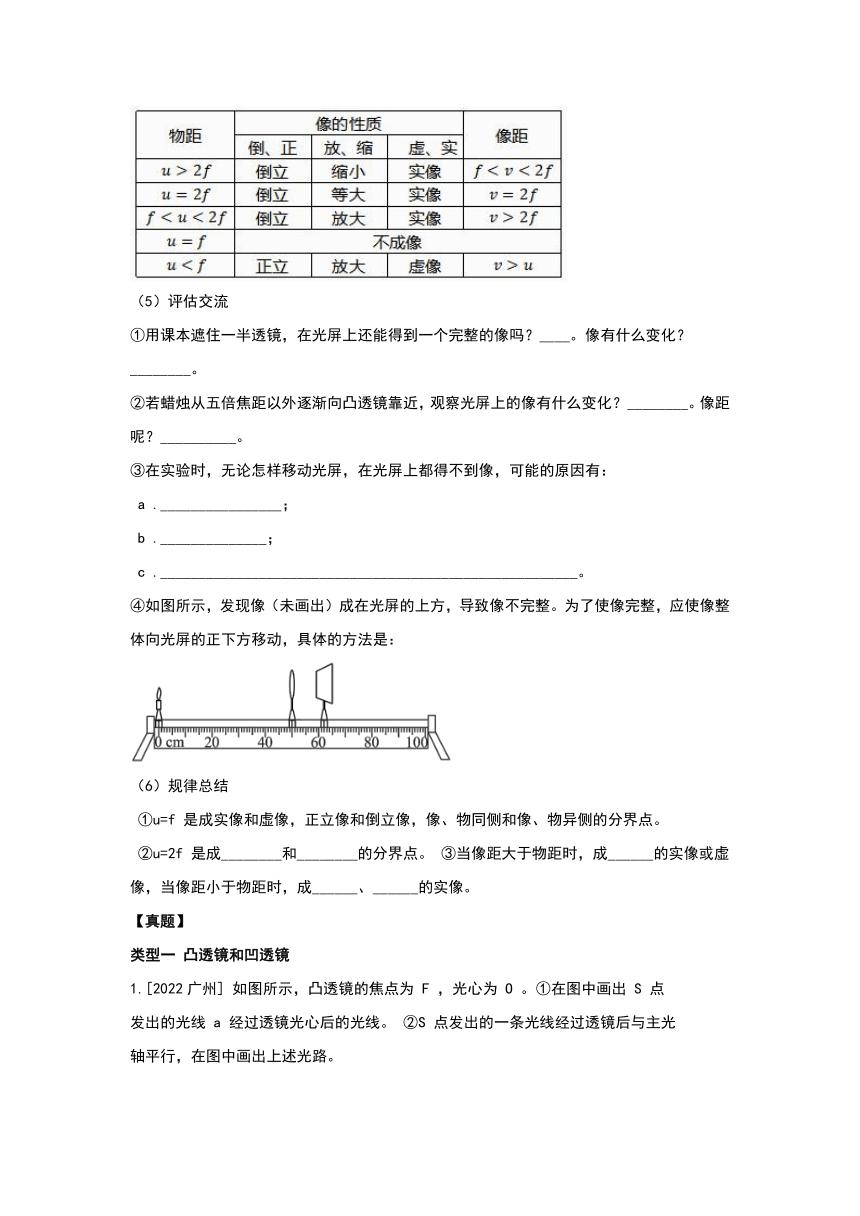

（5）评估交流
①用课本遮住一半透镜，在光屏上还能得到一个完整的像吗？____。像有什么变化？
________。
②若蜡烛从五倍焦距以外逐渐向凸透镜靠近，观察光屏上的像有什么变化？________。像距呢？__________。
③在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：
a .________________；
b .______________；
c ._______________________________________________________。
④如图所示，发现像（未画出）成在光屏的上方，导致像不完整。为了使像完整，应使像整体向光屏的正下方移动，具体的方法是：
（6）规律总结
①u=f 是成实像和虚像，正立像和倒立像，像、物同侧和像、物异侧的分界点。
②u=2f 是成________和________的分界点。 ③当像距大于物距时，成______的实像或虚像，当像距小于物距时，成______、______的实像。
【真题】
类型一 凸透镜和凹透镜
1.[2022广州] 如图所示，凸透镜的焦点为 F ，光心为 O 。①在图中画出 S 点
发出的光线 a 经过透镜光心后的光线。 ②S 点发出的一条光线经过透镜后与主光
轴平行，在图中画出上述光路。
[2022青海] 请你将如图所示的光路图补充完整。
3.[2022鄂尔多斯] 如图所示， MN 为透镜主光轴， S′ 是光源 S 通过透镜所成的像，请在图中画出透镜位置和种类，并确定透镜右侧焦点 F 的位置。
类型二 生活中的透镜
4.[2022张家界] 图中生活工具的成像原理与照相机相同的是( )
A. 人脸识别机 B. 汽车后视镜 C. 放大镜 D. 近视眼镜
5.[2022泸州] 如图所示是小赵同学探究凸透镜成像规律时的一种成像情况，下列哪种光学
器件成像原理与它相同( )
A. 投影仪 B. 照相机 C. 电影放映机 D. 放大镜
6.[2022北京] 小京通过焦距为 10cm 的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是( )
A. “关灯”两字放大的像是实像
B. 提示牌上“关灯”两字在凸透镜的焦点上
C. 提示牌上“关灯”两字到凸透镜的距离小于 10 cm
D. 提示牌上“关灯”两字到凸透镜的距离大于 20 cm
7.[2022山西] 如图所示是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大的清晰像，下列做法正确的是( )
A. 相机向前移，纸筒向前伸 B. 相机向后移，纸筒向后缩
C. 相机不移动，纸筒向后缩 D. 相机和纸筒的位置均不变
8.[2021烟台] 现代生活中人们越来越离不开手机，其中手机强大的拍照功能给人们带来很多的便利，景物通过手机镜头成倒立、缩小的______（选填“实像”或“虚像”）。如图所示，小明利用自拍杆自拍，与手拿手机自拍相比，利用自拍杆可以______物距，从而_______（后两空均选填“增大”或“减小”）取景范围，取得更好的拍摄效果。
类型三 凸透镜成像的规律
9.[2022凉山州] 某同学在做探究凸透镜成像规律实验时，蜡烛和光屏的位置如图所示，此时在光屏上得到了倒立、等大、清晰的实像。接下来把蜡烛移动到 35 cm 刻度线处，则应将光屏向____（选填“左”或“右”）移动，光屏上才可以得到倒立、______、清晰的实像。
10.[2022齐齐哈尔] 小聪同学在做“探究凸透镜成像规律”的实验时，着重研究了以下几个心中存在困惑的问题：
（1）将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小、最亮的光斑，如图甲所示，该凸透镜的焦距为_____ cm 。
（2）在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、凸透镜和光屏的中心在同一水平高度上，这样做的目的是使像呈现在__________。
（3）在如图乙所示实验情形下，此时恰好在光屏上得到烛焰清晰的像。此像是______（选填“正立”或“倒立”）、______（选填“放大”或“缩小”）的实像。
（4）在如图乙所示实验情形下，如果保持蜡烛和光屏的位置不变，把凸透镜移到光具座上 35 cm 刻线处，可以在光屏上再次得到烛焰清晰的像。生活中的________（选填“照
相机”“投影仪”或“放大镜”）就是利用这一原理工作的。
（5）在如图乙所示实验情形下，如果保持凸透镜和光屏的位置不变，将蜡烛适当远离凸透镜，发现光屏上烛焰的像变得模糊不清。此现象可以体现________（选填“近视眼”或“远视眼”）的成像情况。
类型四 眼睛和眼镜
11.[2022攀枝花] 小夏同学为了解“视力矫正”的原理，利用探究凸透镜成像规律的装置做了实验。他在发光体和凸透镜之间放置一眼镜片，观察到了如下现象：将眼镜片放在发光体与凸透镜之间，光屏上原来清晰的像变模糊了；使光屏远离透镜，又能在光屏上看到发光体清晰的像。这说明该眼镜片对光有______作用，它应该是____透镜，戴上这种眼镜可以矫正______眼。
类型五 显微镜和望远镜
12.[2019仙桃改编] 小明同学参加了学校生物标本制作小组和天文观测兴趣小组，所使用的简易显微镜和望远镜都有物镜和目镜。显微镜的目镜是____透镜，望远镜的物镜是____透镜。（均选填“凸”或“凹”）
答案
1.
厚、薄
薄、厚
2.两个球面球心
不变、F
焦点、光心、f
会聚、发散
4.
大于二倍焦距、倒立、缩小
凸透镜、光屏、越小
5.
一倍焦距和二倍焦距、放大、实
凸透镜、物体、光屏、传播方向、下调、远离、倒插
6.
一倍焦距、正立、放大、虚
远离
7.略
8.
能、倒立、异侧
不能、正立、同侧
实际光线、实际光线的反向延长线
9.略
10.略
【考点】
1 、凸、会聚、凹、发散、折射
2 、二倍、一倍焦距和二倍焦距之间、缩小
3 、凸、一倍焦距以内、正立、放大
4 、近视、凹、远视、凸
实验 探究凸透镜成像的规律
距离
凸透镜、同一高度、光屏、大小、正倒、物距、像距
能、像变暗
像变大、像距变大
蜡烛在焦点以内
蜡烛在焦点上
蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置
凸透镜和光屏不动，将蜡烛适当向上移动
蜡烛和光屏不动，将凸透镜适当向下移动
蜡烛和凸透镜不动，将光屏适当向上移动
放大像、缩小像、放大、倒立、缩小
【真题】
1.
2.
3.
4.A
5.B
6.C
7.A
8.实像、增大、增大
9.右、放大
10.10.0
光屏中央
倒立、缩小
投影仪
近视眼
11.发散、凹、近视
12.凸、凸
