高一物理必修一
1.3《位置变化快慢的描述——速度》
（第2课时）

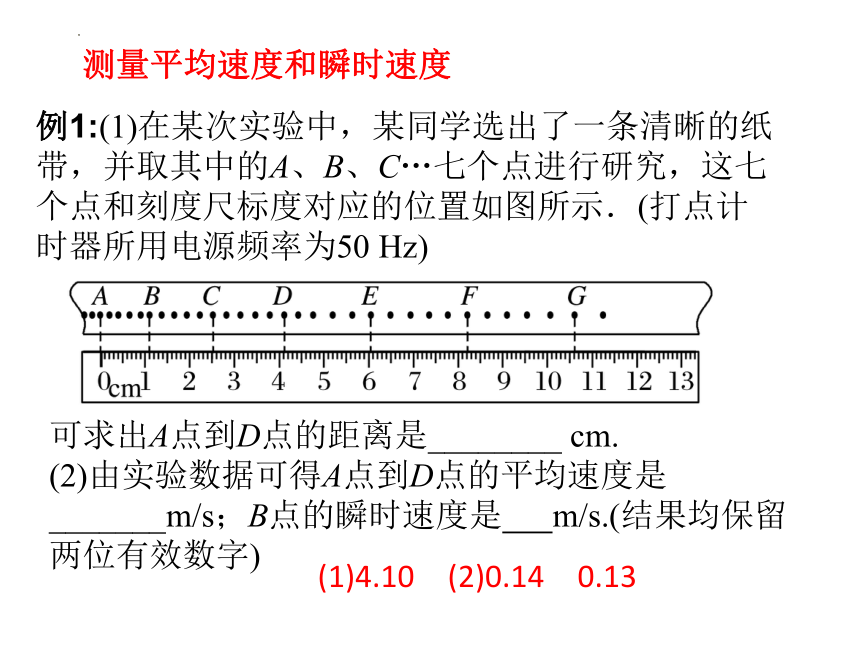

测量平均速度和瞬时速度
例1:(1)在某次实验中，某同学选出了一条清晰的纸带，并取其中的A、B、C…七个点进行研究，这七个点和刻度尺标度对应的位置如图所示．(打点计时器所用电源频率为50 Hz)
可求出A点到D点的距离是________ cm.
(2)由实验数据可得A点到D点的平均速度是_______m/s；B点的瞬时速度是 m/s.(结果均保留两位有效数字)
(1)4.10　(2)0.14　0.13

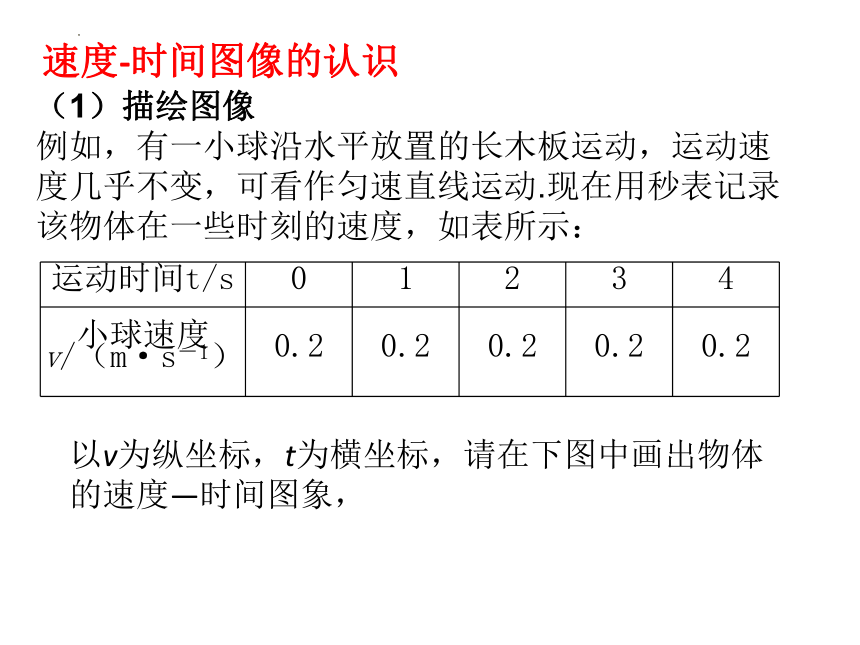

速度-时间图像的认识
（1）描绘图像
例如，有一小球沿水平放置的长木板运动，运动速度几乎不变，可看作匀速直线运动.现在用秒表记录该物体在一些时刻的速度，如表所示：
运动时间t/s 0 1 2 3 4
小球速度 v/（m·s－1） 0.2 0.2 0.2 0.2 0.2

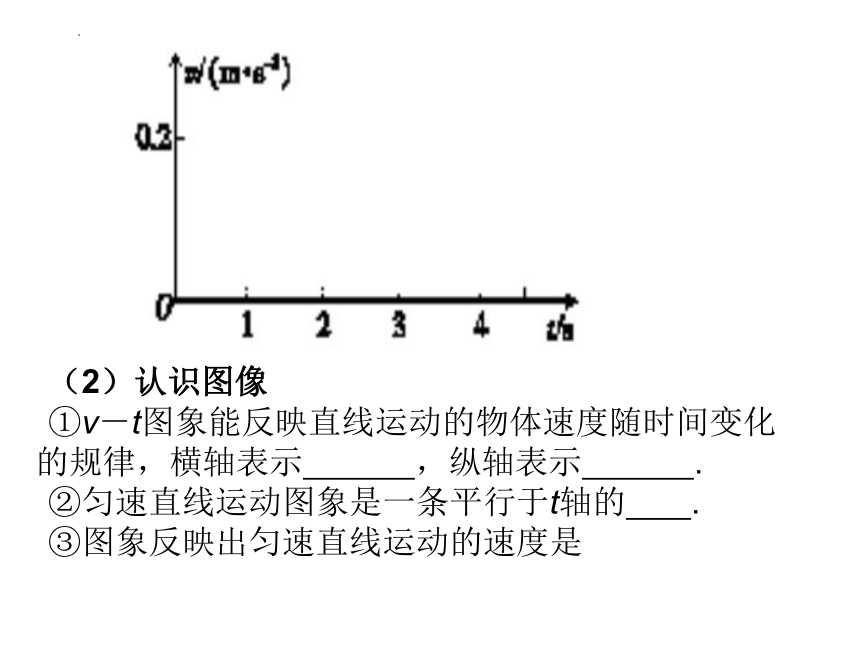

以v为纵坐标，t为横坐标，请在下图中画出物体的速度—时间图象，
（2）认识图像
①v－t图象能反映直线运动的物体速度随时间变化的规律，横轴表示 ，纵轴表示 .
②匀速直线运动图象是一条平行于t轴的 .
③图象反映出匀速直线运动的速度是

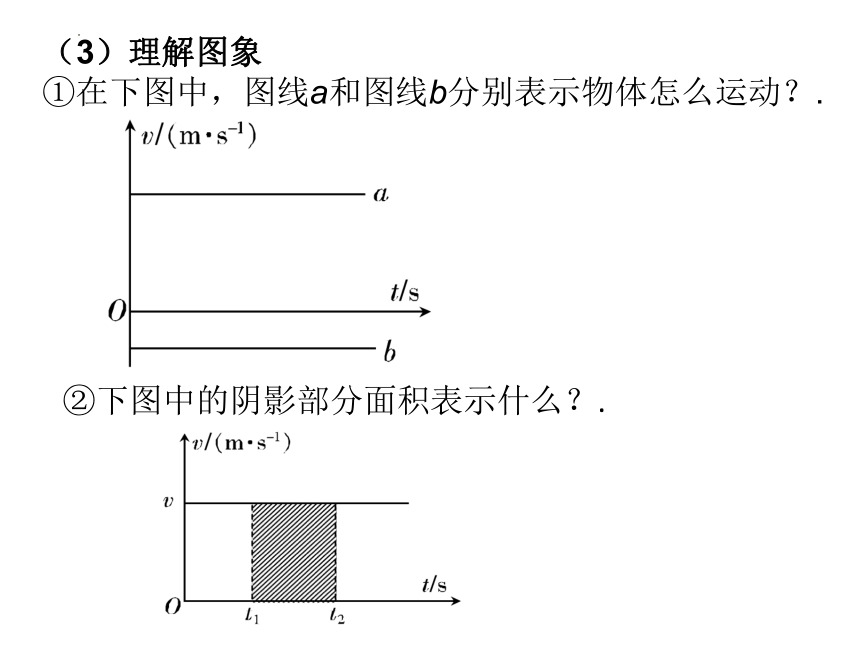

（3）理解图象
①在下图中，图线a和图线b分别表示物体怎么运动？.
②下图中的阴影部分面积表示什么？.

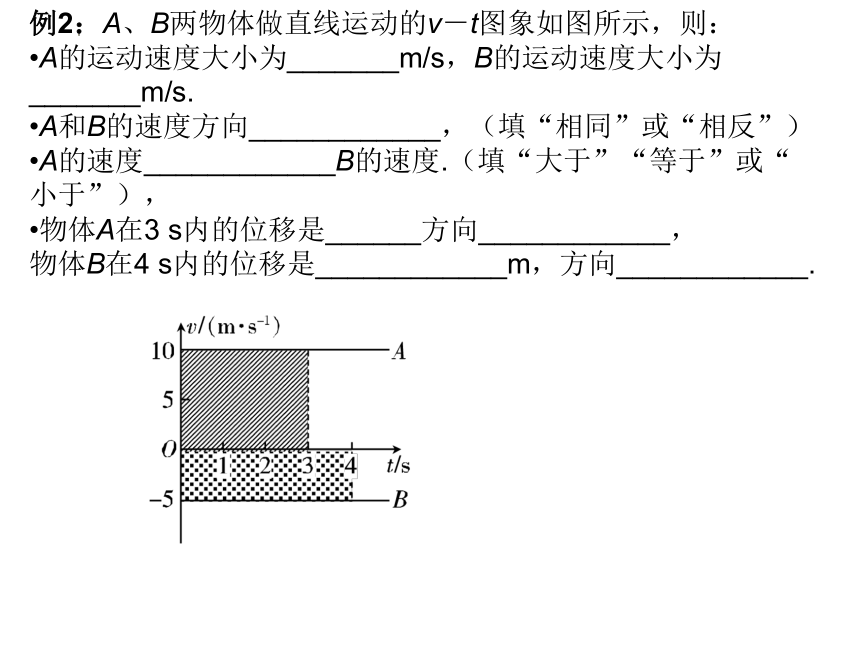

例2：A、B两物体做直线运动的v－t图象如图所示，则：
A的运动速度大小为_______m/s，B的运动速度大小为_______m/s.
A和B的速度方向____________，（填“相同”或“相反”）
A的速度____________B的速度.（填“大于”“等于”或“小于”），
物体A在3 s内的位移是______方向____________，
物体B在4 s内的位移是____________m，方向____________.

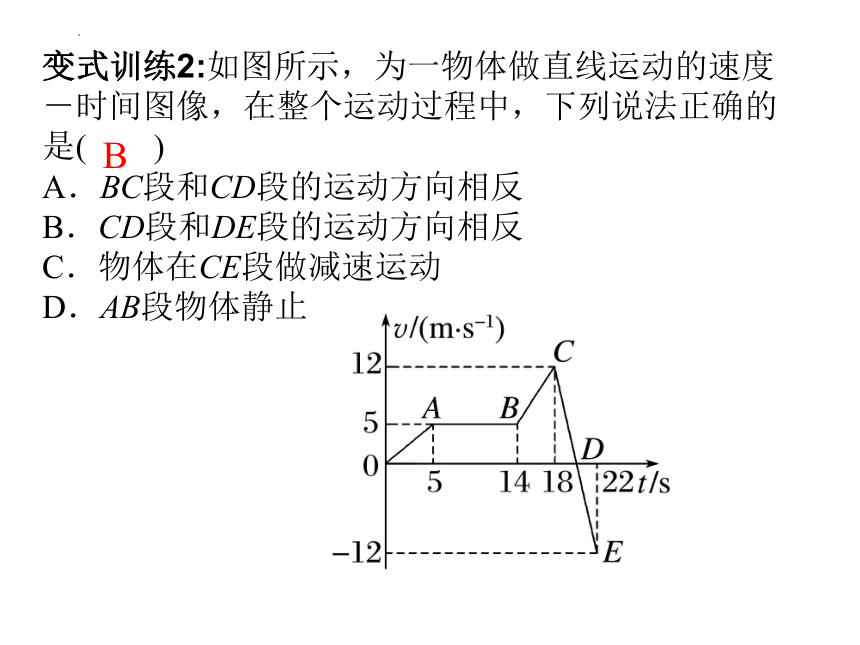

变式训练2:如图所示，为一物体做直线运动的速度－时间图像，在整个运动过程中，下列说法正确的是(　　)
A．BC段和CD段的运动方向相反
B．CD段和DE段的运动方向相反
C．物体在CE段做减速运动
D．AB段物体静止
B
利用光电门测速度
如图所示，当滑块通过光电门时，光电计时器记录了遮光条通过光电门的时间，而遮光条的宽度d已知，且非常小．由于滑块通过光电门的时间Δt非常短，在这段时间内滑块的运动可以近似看作匀速直线运动，所以可认为遮光条通过光电门时的瞬时速度等于其通过光电门的平均速度，
即v＝
例3：用如图所示的计时装置可以近似测出气垫导轨上滑块的瞬时速度．已知固定在滑块上的遮光条的宽度为4 mm，遮光条经过光电门的遮光时间为0.04 s.
(1)则滑块经过光电门位置时的速度大小为____________．
(2)为使 更接近瞬时速度，正确的措施是______．
A．换用宽度更窄的遮光条
B．换用宽度更宽的遮光条
C．提高测量遮光条宽度的精确度
D．使滑块的释放点更靠近光电门
　(1)0.1 m/s　(2)A
其传感器测速度
