2.6 透镜和视觉(2)

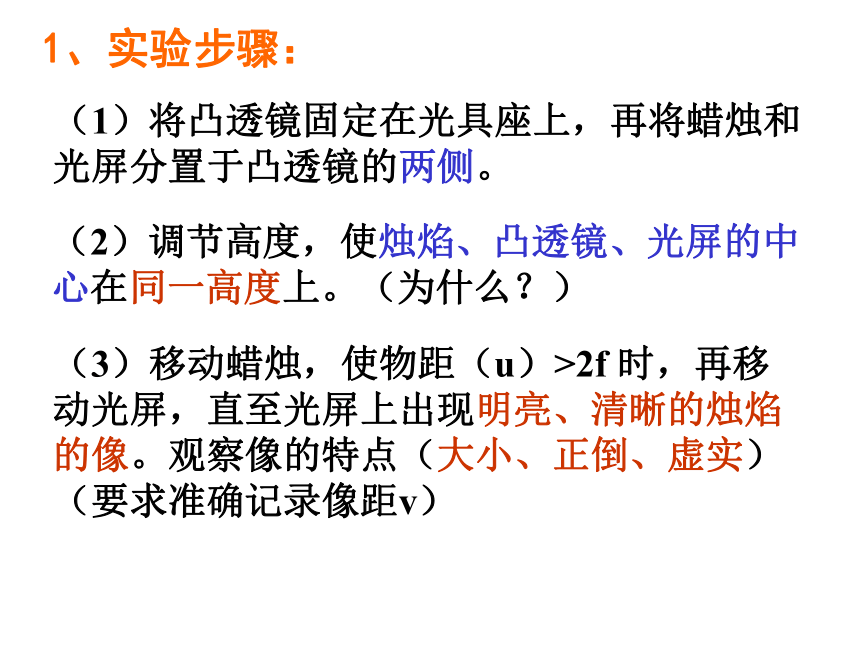

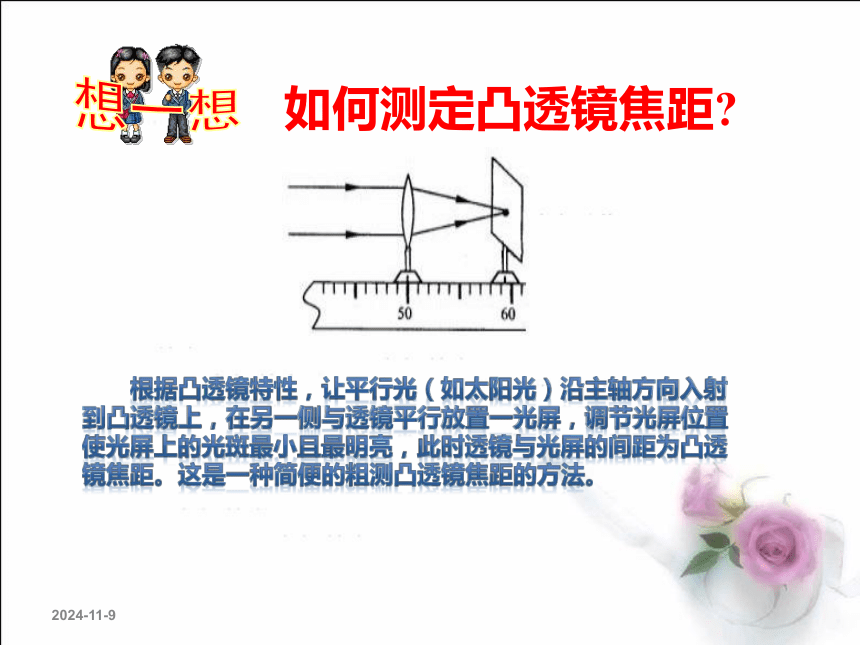

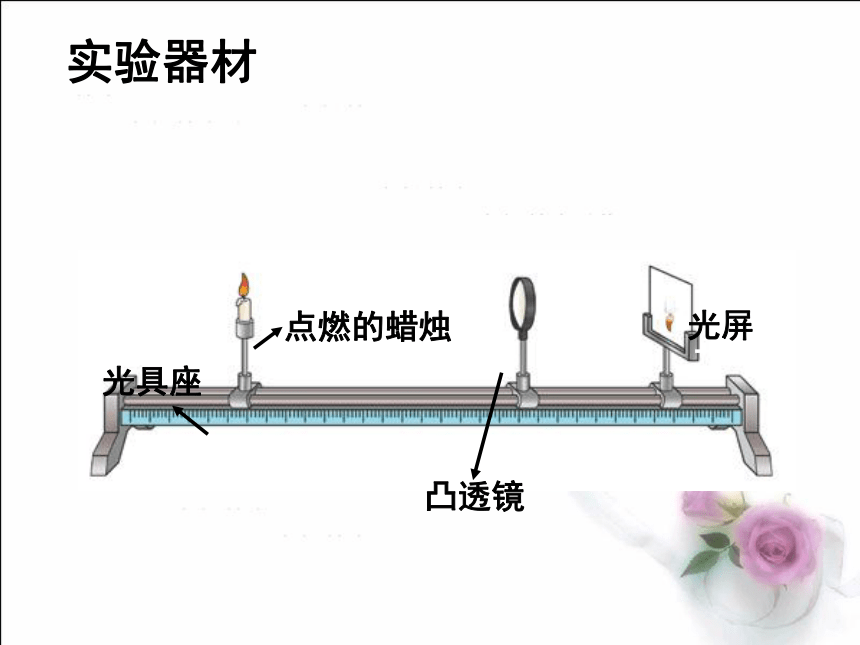

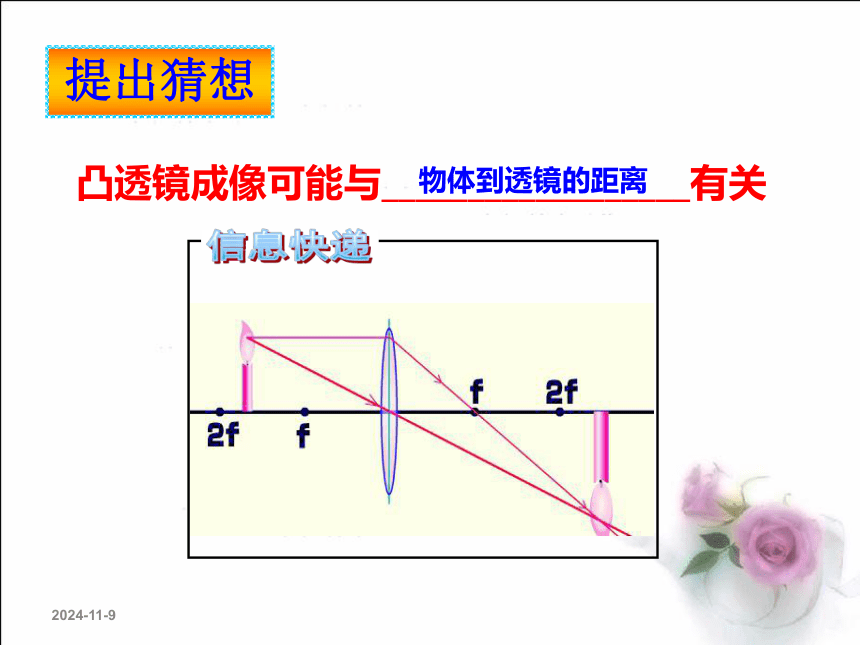

课件32张PPT。探究凸透镜成像的规律 第6节 透镜和视觉（2）2018/12/24提出猜想凸透镜成像可能与__________________有关物体到透镜的距离 2018/12/24想一想如何测定凸透镜焦距?　　根据凸透镜特性，让平行光（如太阳光）沿主轴方向入射到凸透镜上，在另一侧与透镜平行放置一光屏，调节光屏位置使光屏上的光斑最小且最明亮，此时透镜与光屏的间距为凸透镜焦距。这是一种简便的粗测凸透镜焦距的方法。 光屏实验器材（1）将凸透镜固定在光具座上，再将蜡烛和光屏分置于凸透镜的两侧。（2）调节高度，使烛焰、凸透镜、光屏的中心在同一高度上。（为什么？）（3）移动蜡烛，使物距（u）>2f 时，再移动光屏，直至光屏上出现明亮、清晰的烛焰的像。观察像的特点（大小、正倒、虚实）（要求准确记录像距v）

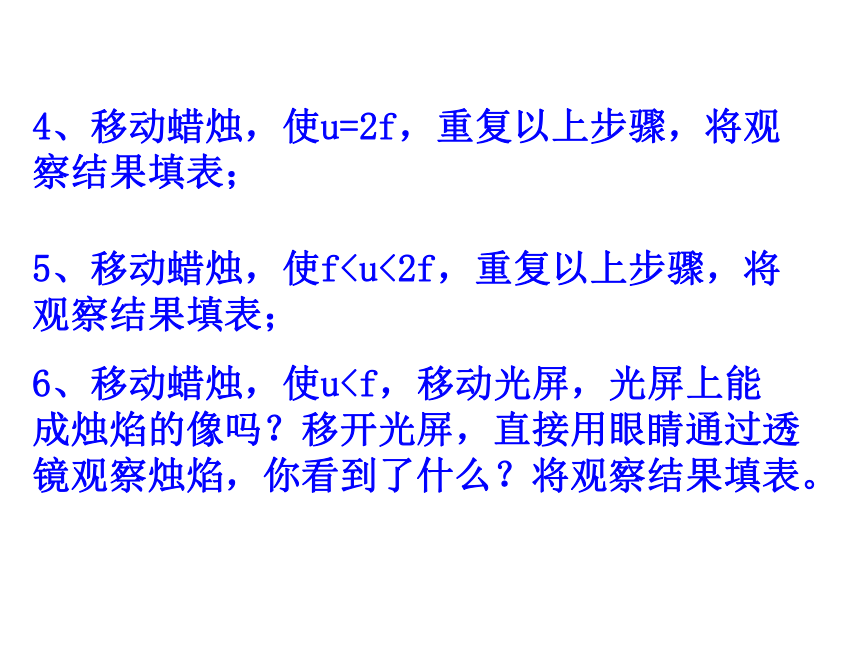

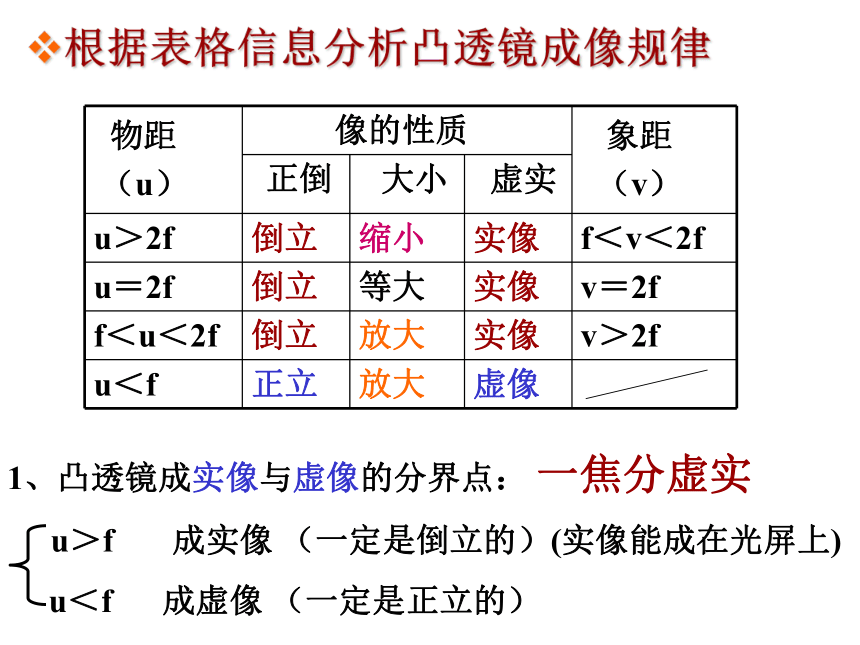

1、实验步骤：4、移动蜡烛，使u=2f，重复以上步骤，将观察结果填表；6、移动蜡烛，使u u＞f 成实像 （一定是倒立的）(实像能成在光屏上)

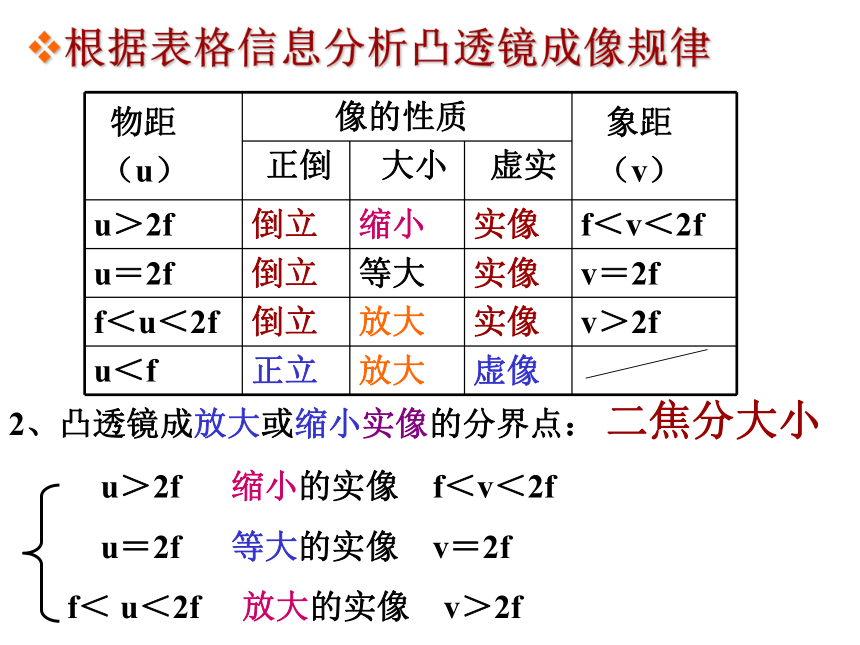

u＜f 成虚像 （一定是正立的）2、凸透镜成放大或缩小实像的分界点： 二焦分大小

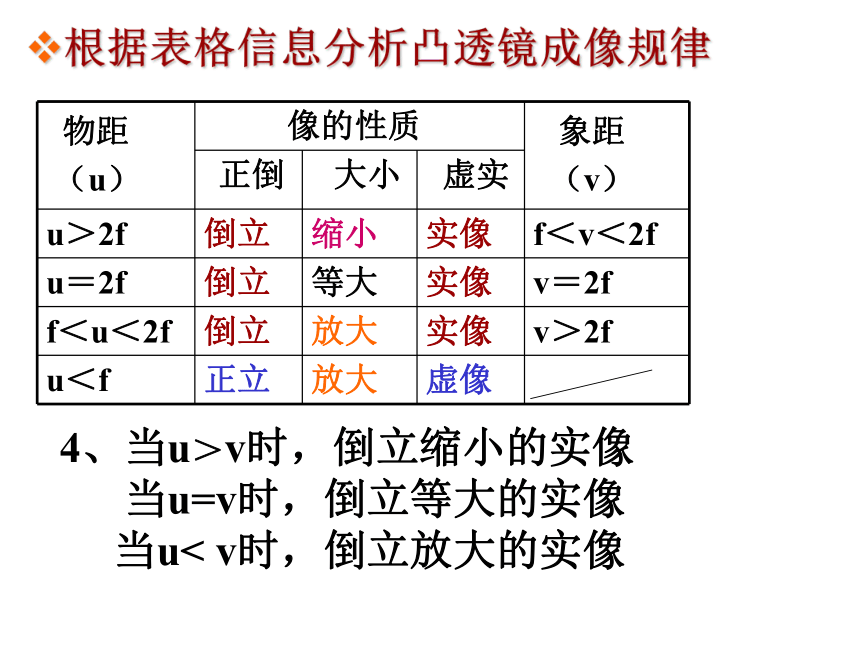

u＞2f 缩小的实像 f＜v＜2f
u＝2f 等大的实像 v＝2f

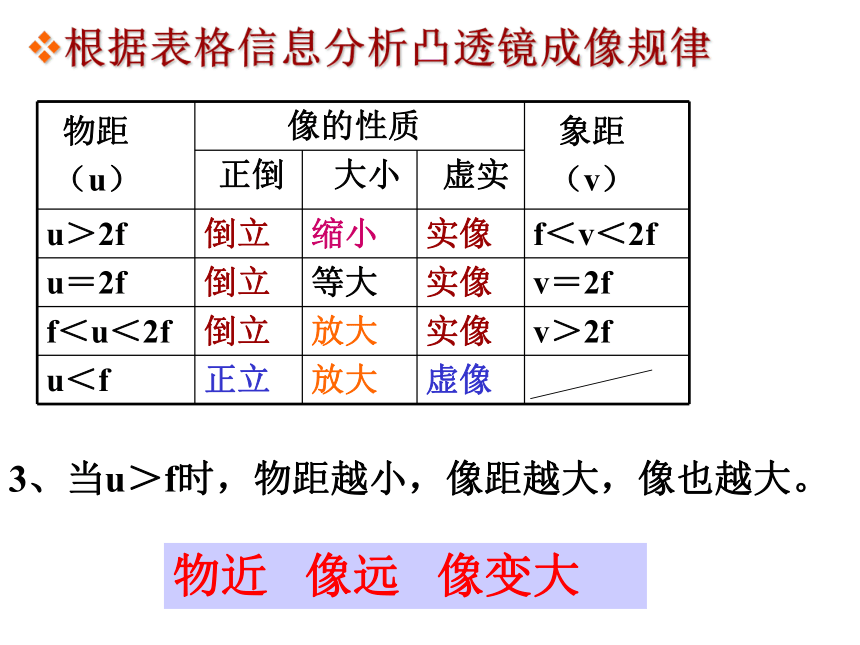

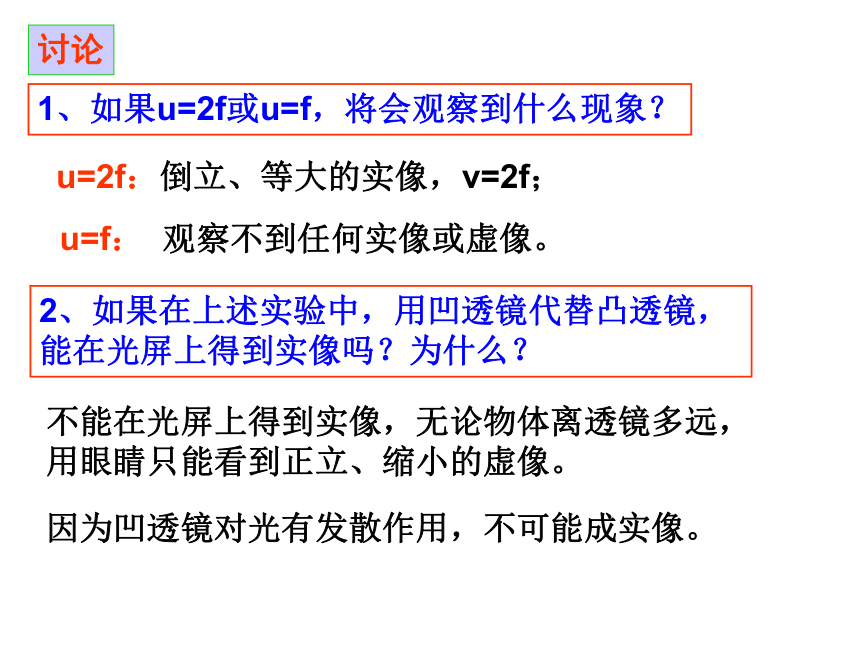

f＜ u＜2f 放大的实像 v＞2f根据表格信息分析凸透镜成像规律3、当u＞f时，物距越小，像距越大，像也越大。根据表格信息分析凸透镜成像规律物近 像远 像变大4、当u＞v时，倒立缩小的实像 当u=v时，倒立等大的实像 当u< v时，倒立放大的实像根据表格信息分析凸透镜成像规律讨论1、如果u=2f或u=f，将会观察到什么现象？u=2f：倒立、等大的实像，v=2f；u=f： 观察不到任何实像或虚像。2、如果在上述实验中，用凹透镜代替凸透镜，能在光屏上得到实像吗？为什么？不能在光屏上得到实像，无论物体离透镜多远，用眼睛只能看到正立、缩小的虚像。因为凹透镜对光有发散作用，不可能成实像。3、要调整凸透镜和光屏的高度，使它们的中心跟烛焰中心大致 .为什么在同一高度4、当蜡烛随着燃烧而变短时，光屏上烛焰的像将如何变化？使像成在光屏的中央5、当把透镜遮住一半，像如何变化？光屏上的像上移了大小不变，只是暗了点2018/12/24能成完整的像，像变暗了。望远镜光路图显微镜光路图阅读 讨论 举例说明在生活中凸透镜还有哪些用处？老花镜课堂练习：
1、下列说法错误的是（ ）
A、凸透镜可以成实象，也能成虚象
B、实象能用光屏得到，虚象不能用光屏得到
C、实象可以是放大的，也可以是缩小的
D、凸透镜对平行光有会聚作用，对发散光
没有会聚作用D2、关于凸透镜成象，下列说法正确的是（ ）
A、实象能被人眼看到，虚象不能被人眼看到
B、虚象是不存在的，并没有光线进入人的眼睛
C、实象一定是倒立的，虚象一定是正立的
D、虚象可以是放大的，也可以是缩小的C3、用焦距15厘米的凸透镜作放大镜，想看清邮票上
的画，邮票与凸透镜的距离应（ ）
A、大于15厘米 B、小于15厘米
C、大于30厘米 D、不能确定B4、下列有关用放大镜成象的说法中正确的是（ ）
A、放大镜不可能成倒立的象
B、放大镜不可能成实象
C、放大镜可以成虚象也可以成实象
D、放大镜不可能成缩小的象C5、要想得到一个与物体等大的实象可选用下面哪种光学元件（ ）
A、平面镜 B、凸镜 C、凹镜 D、放大镜D6、显微镜是由______和______两块凸透镜组成的
镜筒，所以从显微镜中看到的虚象经过了____次
放大。目镜 物镜两7、在研究凸透镜成象规律的实验中：
（1）需要的主要仪器有：A、_______B、______
C、_________D、_______
（2）实验中，若光屏和凸透镜位置不变，移动蜡烛
在光屏上始终得不到清晰的象，这是因为______
______________________________；若烛焰和凸
透镜位置不变，移动光屏始终得不到清晰的象，
这是因为______________________。
（3）若已在光屏上得到一倒立、缩小的象，要使画
象再小一些，应如何调整？__________________凸透镜蜡烛光屏光具座 凸透镜、
光屏、烛焰三者中心不在同一高度烛焰放在一倍焦距以内增大物距，减小象距2f物体在2倍焦距之外,在另一侧成倒立、缩小的实像。照相机的成像原理FF2F物体在焦距和二倍焦距之间时，在另一侧成倒立、放大的实像。幻灯机成像原理投影仪幻灯机物体在焦点以内，在透镜同侧成正立、放大的虚像。f 放大镜原理F3、在研究凸透镜成象实验中，当物距U=15厘米，
在另一侧光屏上出现清晰的象，象距V=20厘米，
则该凸透镜的焦距范围是（ ）
A、 f＞15厘米 B、7.5厘米＜f＜15厘米
C、 7.5厘米＜f＜10厘米 D、 f＜7.5厘米5、一凸透镜的焦距为f，当物体从离凸透镜3f处移到
1.5f处的过程中，象的大小和象距变化情况是（ ）
A、象距减小，象变小 B、象距减小，象变大
C、象距增大，象变小 D、象距增大，象变大DC6、如图所示，一根粗细均匀的木棒AB放在凸透镜
的主轴上，它经凸透镜所成的象为A’B’，则（ ）
A、A’B’箭头指向右方，且A’端较B’端细
B、A’B’箭头指向左方，且A’端较B’端粗
C、A’B’箭头指向上方，且A’端较B’端粗
D、A’B’箭头指向下方，且A’端较B’端粗A BA10、渔夫发现他的斜前方水中有一条鱼，想用鱼叉
叉鱼，其正确方法是-----------------------------（ ）
A、对准比所观察到的鱼的位置稍低的位置叉
B、对准所观察到的鱼的位置正前方位置叉
C、对准所观察到的鱼的位置正后方位置叉
D、对准所观察到的鱼的位置的左右两侧位置叉A8、在放映幻灯时，要在屏幕上得到F的字母，则
插入的幻灯片应是-------------------------------（ ）

A、 B、 C、 D、B11、球面镜在生活、生产中应用极广，在下列应用
中，不是利用凹镜的是------------------------（ ）
A、潜艇的潜望镜 B、汽车头灯里的反光镜
C、太阳灶的反光镜 D、检查耳道疾病是医生
头戴的镜子
13、照相时，发现人的象太小了，这时照相机应离
被照的人再_____一些，底片离镜头再____一些。A远近15、在研究凸透镜成象实验中，当物距为15厘米时，
在透镜另一侧光屏上得到一个倒立放大的象，则
当物距为20厘米时，在光屏上----------------（ ）
A、一定成倒立缩小的实象
B、可能成倒立放大的实象
C、可能成正立放大的虚象
D、不能成象B2018/12/24u>2f f2f 倒立放大实像 2018/12/24u=f 不成像 2018/12/24u
