第十六章第2节 串、并联电路中电压的规律（共21张PPT）

课件21张PPT。 第2节 串、并联电路中电压的规律学习目标1．能正确将电压表接入待测电路，并能画出相应的电路图。
2．能正确使用电压表测量串、并联电路中用电器两端的电压。

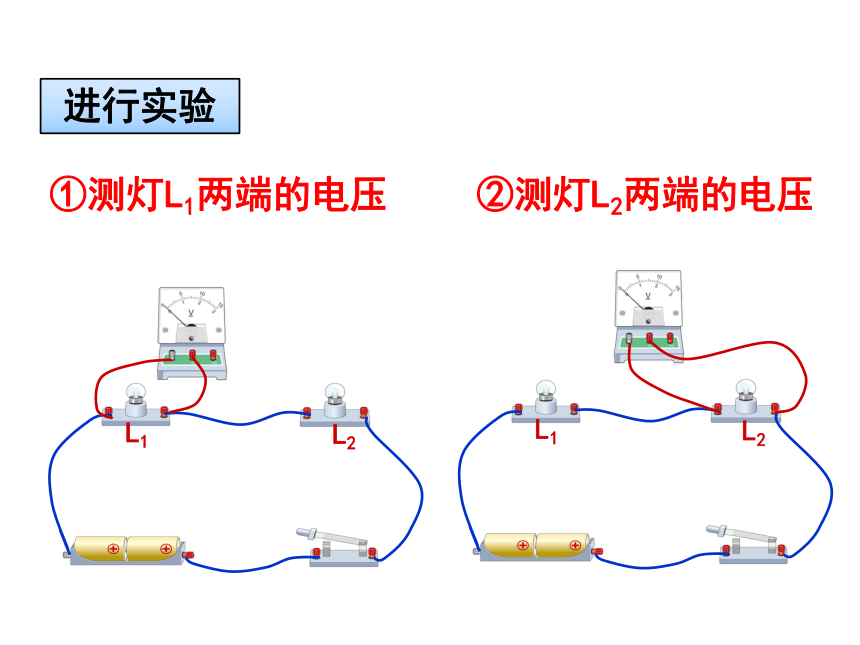

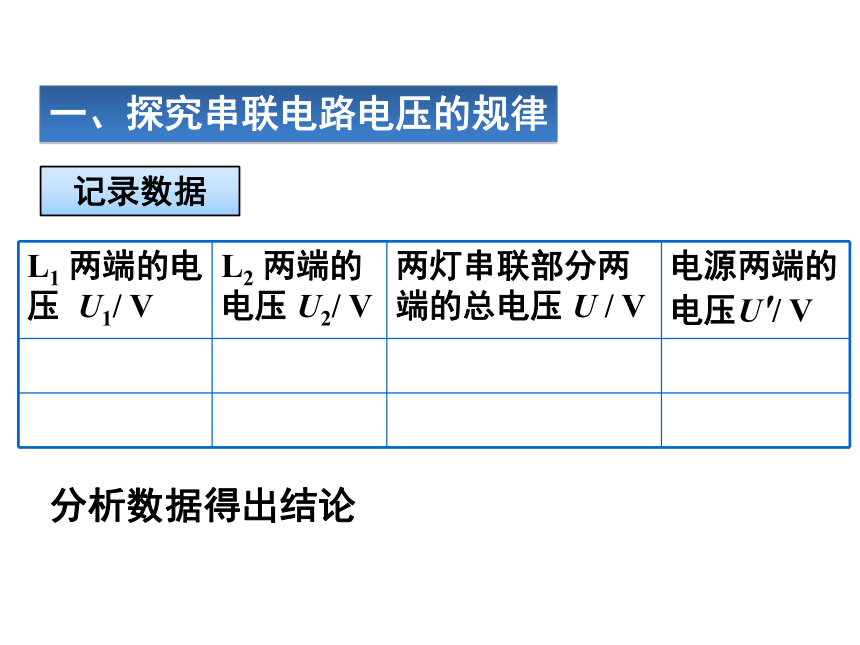

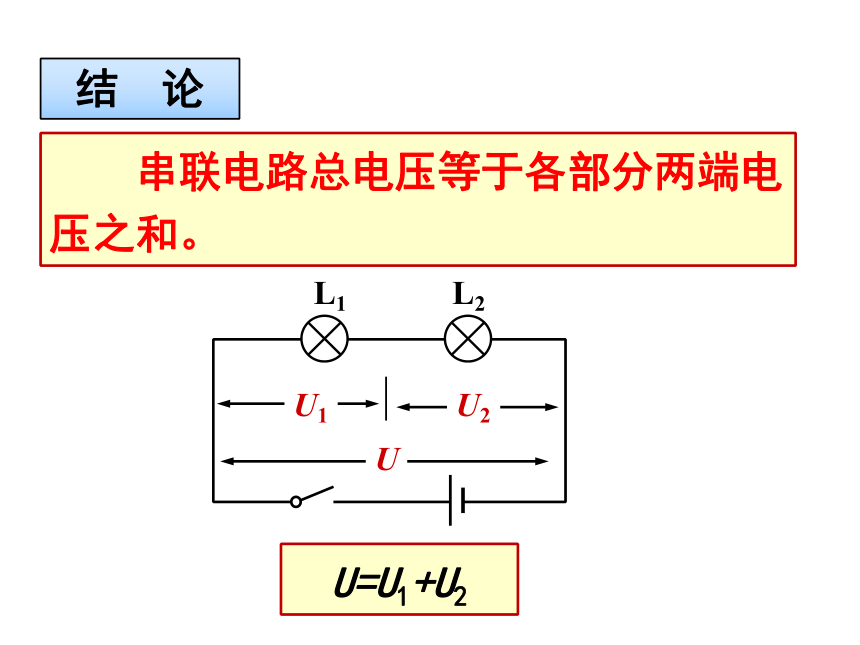

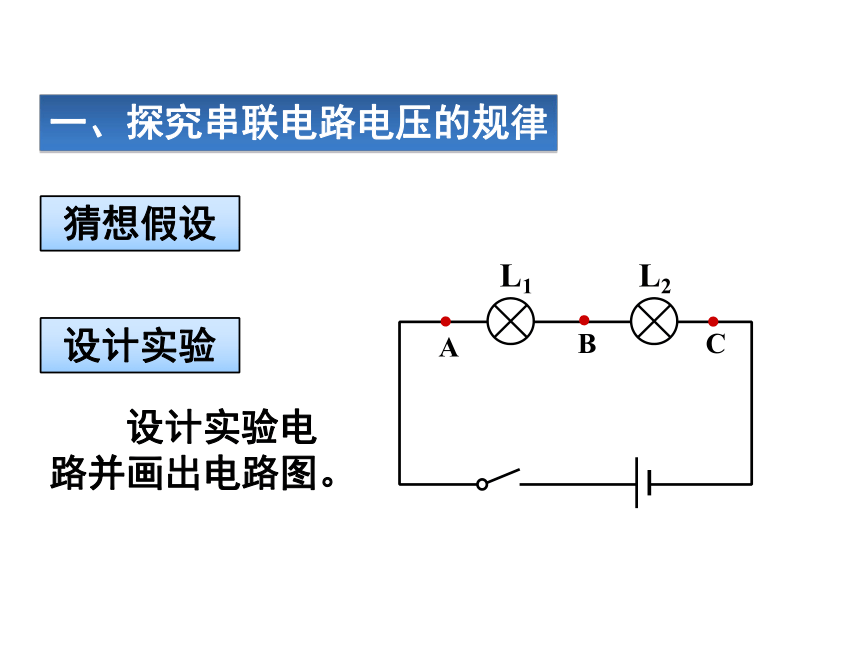

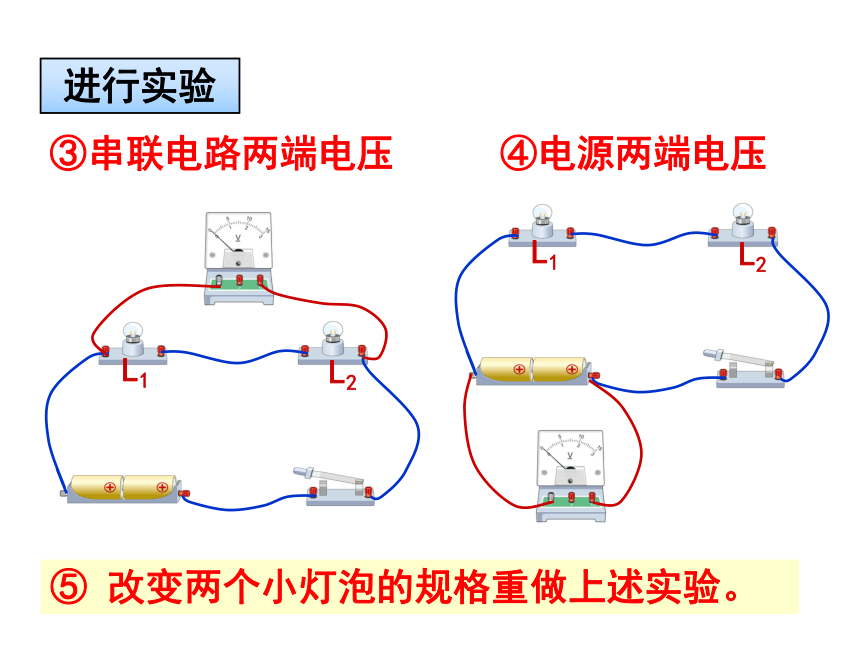

3．能通过实验探究，归纳总结出串并联电路中电压的规律。　　2．串联电路电压会有什么关系？ 　　1．为什么两灯的发光情况会不一样？ 　　不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ 观察并思考提出问题L1L2　　设计实验电路并画出电路图。 一、探究串联电路电压的规律猜想假设设计实验　　1．调节电压表指针指零，检查器材；　　2．按照电路图连接电路。断开开关，检查电路；　　3．用电压表测量灯L1两端的电压，记为U1；　　4．用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；　　5．更换灯泡，重复步骤3、4；实验步骤　　6．总结总电压和分电压关系。②测灯L2两端的电压①测灯L1两端的电压进行实验④电源两端电压③串联电路两端电压⑤ 改变两个小灯泡的规格重做上述实验。进行实验一、探究串联电路电压的规律记录数据分析数据得出结论　　串联电路总电压等于各部分两端电压之和。U=U1+U2结　论　　1．各支路两端的电压与电
源两端电压的关系是怎样的？
　　2．与并联电路中的电流关系一样吗？
　　3．与串联电路中的电压关系一样吗？二、探究并联电路电压的规律问　题作出猜想电路图主要步骤电压表要选择合适的量程　　注意：设计实验测量L1两端的电压①测灯L1两端的电压②测灯L2两端的电压实验步骤③ 电源两端电压④ 改变两个小灯泡的规格重做上述实验。数据表格进行实验分析数据得出结论 并联电路总电压等于各支路两端电压。U=U1=U2结　论　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？想想做做　　实验结果表明：电池组两端的电压等于每节电池电压之和。电池串联的电压规律：1. 现有4节干电池，下列说法正确的是（ ）
A. 每一节干电池的电压都与电池组总电压相同
B. 四节干电池都串联时，总电压跟任何一节电池电压一样大
C. 四节干电池并联时，总电压等于四节电池的和
D. 这四节干电池可组成6V的电源D练一练2.在如图所示的电路中,闭合开关后，电压表的示数将(　　)
A.不变
B.增大
C.减小
D.无法确定B3.如图所示,当闭合开关S后,两个电压表的指针偏转情况均如图(b)所示,则电灯L1和L2两端的电压分别是(　　)A. 4.8 V，1.2 V B. 6 V ，1.2 V
C. 1.2 V， 6 V D. 1.2 V，4.8 VA4.如图，电路中电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5 V;当开关S1闭合、S2断开时，电压表的示数为3 V，则L1和L2两端的电压分别为(　)
A.3 V和4.5 V
B.1.5 V和4.5 V
C.3 V和1.5 V
D.1.5 V和3 VC作业：1、完成《课时练习案》第2节《串、并联电路中电压的规律》。
2、预习第3节《电阻》
