3.1 从不同方向看[上学期]

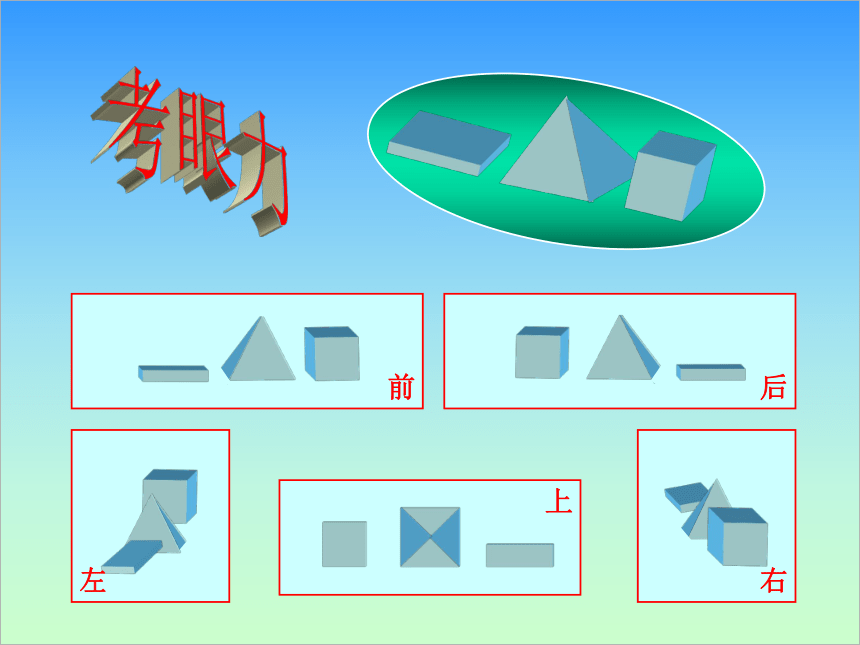

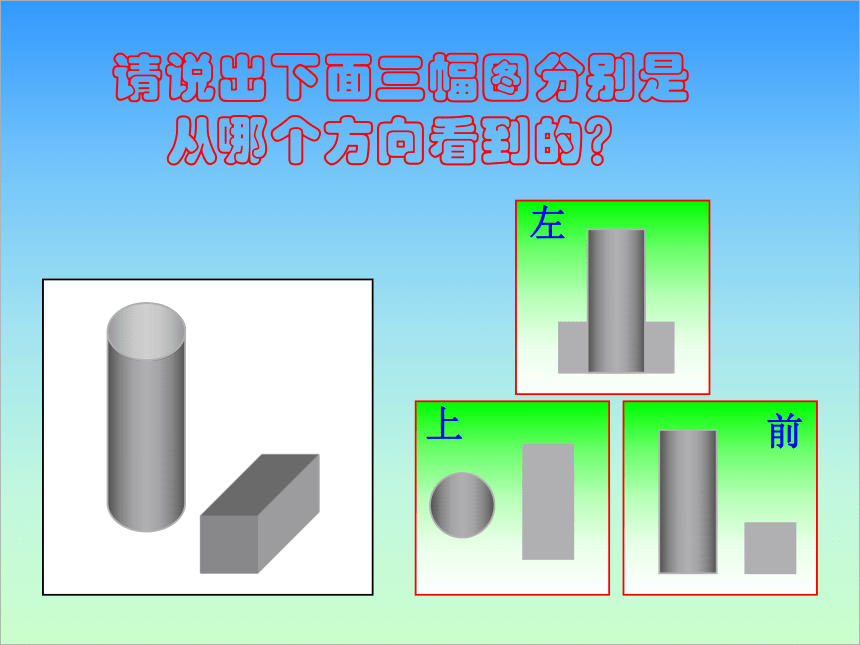

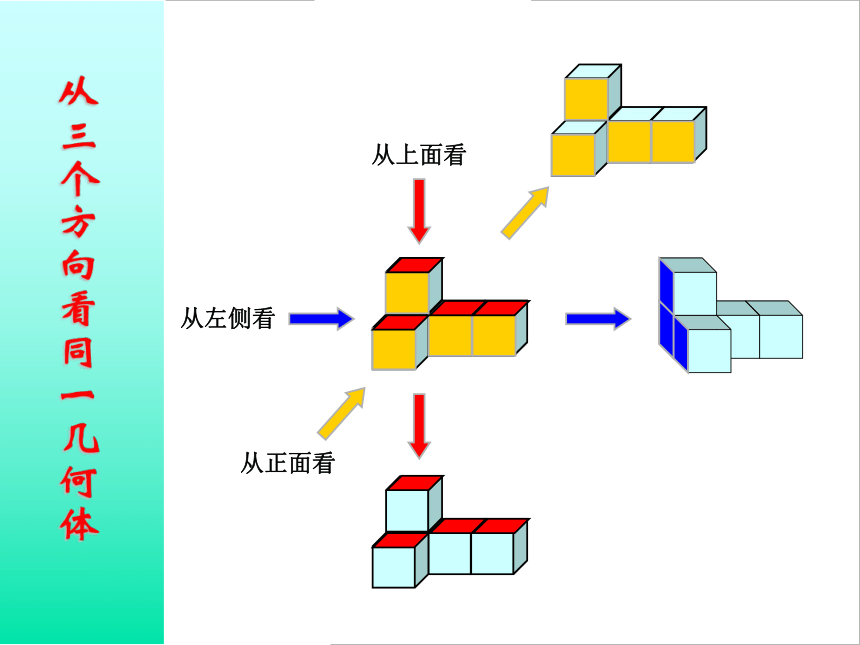

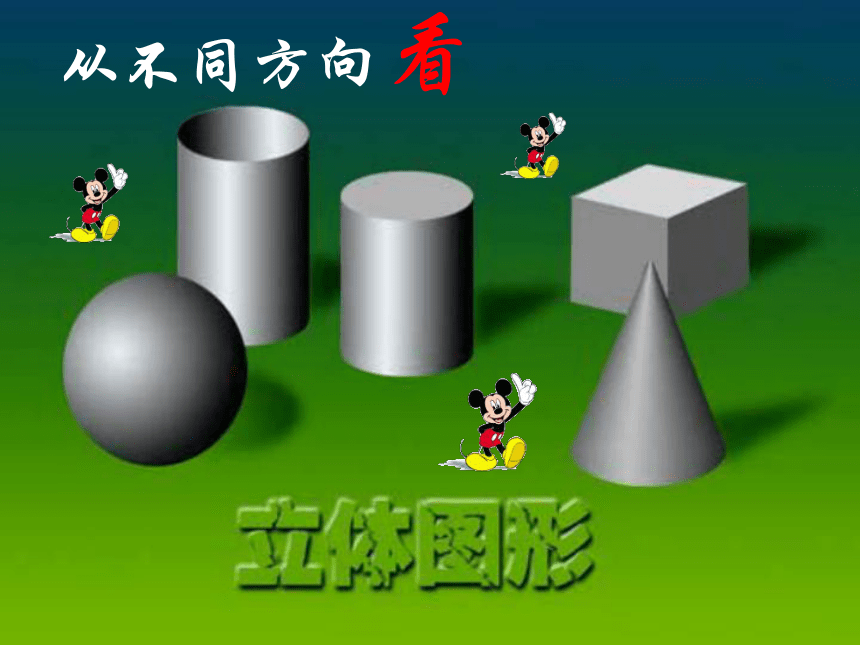

课件41张PPT。3.1 从不同方向看双石铺中学 罗玲 从不同方向看 从侧面看从上面看从正面看 从不同方向看 从前面看从右面看从左面看从后面看考眼力前后左上右左上前请说出下面三幅图分别是从哪个方向看到的？从左侧看从正面看从上面看从三个方向看同一几何体 主视图左视图俯视图从正面看到的图叫主视图从左侧看到的图叫

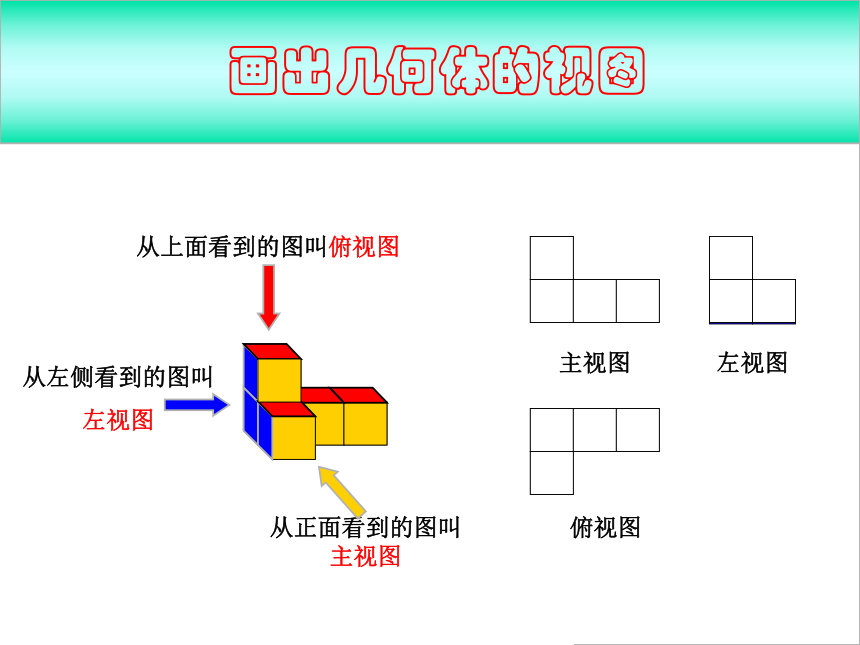

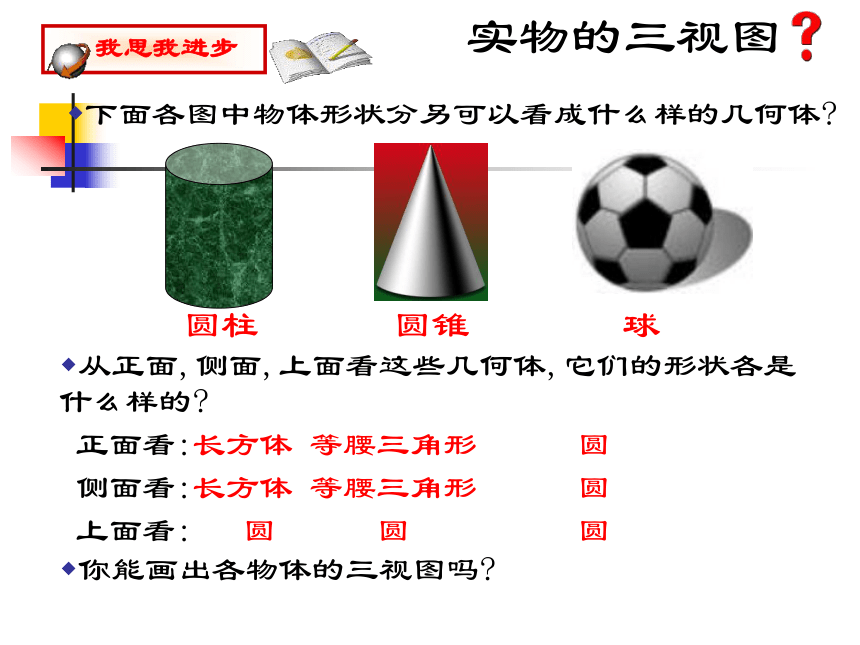

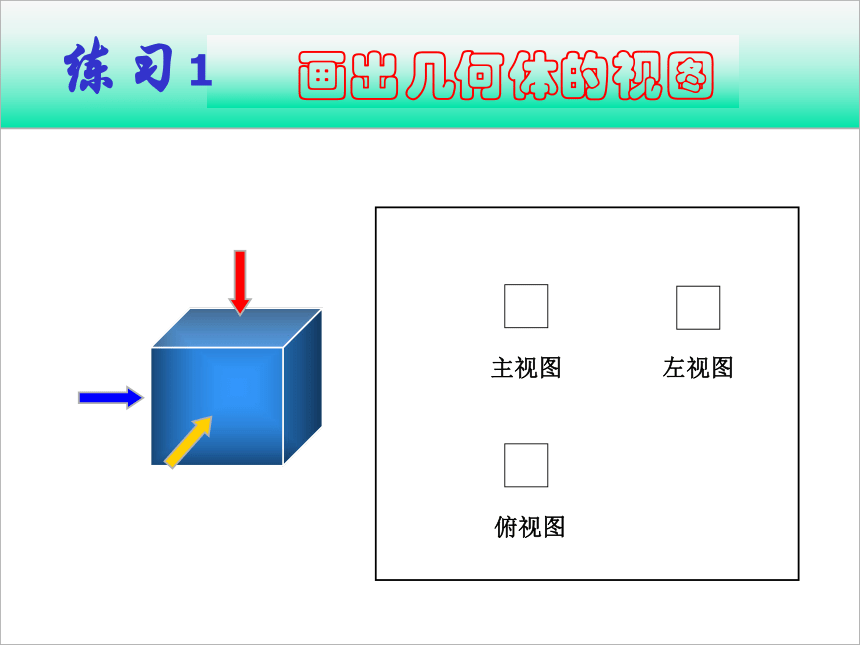

左视图从上面看到的图叫俯视图画出几何体的视图 画出几何体的视图主视图左视图俯视图练习1实物的三视图下面各图中物体形状分另可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的? 正面看:长方体 等腰三角形 圆 侧面看:长方体 等腰三角形 圆 上面看: 圆 圆 圆你能画出各物体的三视图吗?画出几何体的视图 练习2俯视图左视图主视图主视图左视图俯视图小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形挑战“自我”画出下面每种物品所对应的三视图与同伴交流你的看法和具体做法.从正面看从上面看从左面看画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图遵循从下层向上层、从左边到右边的
原则一层一层的画。做一做
将下面四个正方体摆放在一起
有几种不同摆放方法？摆放方式及视图举例⑴⑵摆放方式及视图举例ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB蒙古包 下图是一个蒙古包的照片.小明认为这个蒙古包可以看成如图所示的几何体,请画出这个几何体的三种视图.你与小明的做法相同吗?主视图左视图俯视图2 1 5 4 3行驶过程演示行驶过程演示主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比遵循从下层向上层、从左边到右边的
原则一层一层的画。画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试2用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力考考你用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？主视图俯视图1至少有一个地方是2块，其它一块；至多每个地方都2块。至少有一个地方是3块，其它1块；至多每个地方都3块。最少10个最多16个挑战“自我” 如图，粗线表示嵌在玻璃正方体内的一根铁丝，请画出该正方体的三视图： 与同伴交流你的看法和具体做法.主视图 左视图 俯视图 小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形你有什么收获？1.了解立体图形的三视图（主视图、侧视图、俯视图）。
2.会画立体图形的三视图（主视图、侧视图、俯视图）。
3.能根据三视图判断立体图形。回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
遵循从下层向上层、从左边到右边的
原则一层一层的画。
挑战“自我”,提高画三视图的能力.作业
课堂作业:1.课本P118
2.画出圆柱、圆锥、圆台、球、 三棱锥、四棱锥这6种几何体的三视图。
课外作业:1.课外同步练习册。
2.积累作业。
