第五章 透镜及其应用 单元测试
一、选择题（每题3分，共30分）

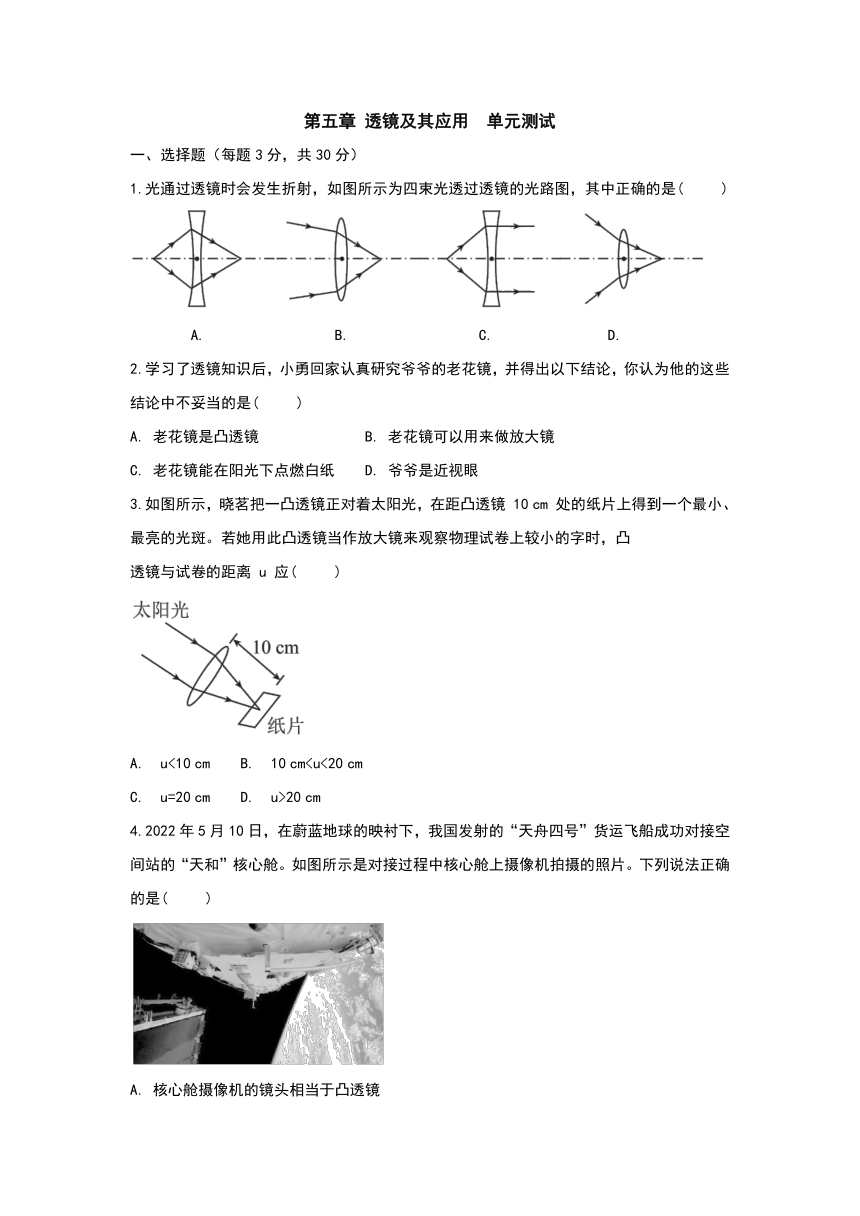

1.光通过透镜时会发生折射，如图所示为四束光透过透镜的光路图，其中正确的是( )
A. B. C. D.
2.学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是( )
A. 老花镜是凸透镜 B. 老花镜可以用来做放大镜
C. 老花镜能在阳光下点燃白纸 D. 爷爷是近视眼
3.如图所示，晓茗把一凸透镜正对着太阳光，在距凸透镜 10 cm 处的纸片上得到一个最小、最亮的光斑。若她用此凸透镜当作放大镜来观察物理试卷上较小的字时，凸
透镜与试卷的距离 u 应( )
A. u<10 cm B. 10 cmC. u=20 cm D. u>20 cm
4.2022年5月10日，在蔚蓝地球的映衬下，我国发射的“天舟四号”货运飞船成功对接空间站的“天和”核心舱。如图所示是对接过程中核心舱上摄像机拍摄的照片。下列说法正确的是( )
A. 核心舱摄像机的镜头相当于凸透镜
B. 光通过摄像机的镜头都是沿直线传播的
C. 地球通过核心舱上摄像机的镜头成虚像
D. “天舟四号”靠近核心舱时，它在核心舱摄像机上成的像逐渐变小

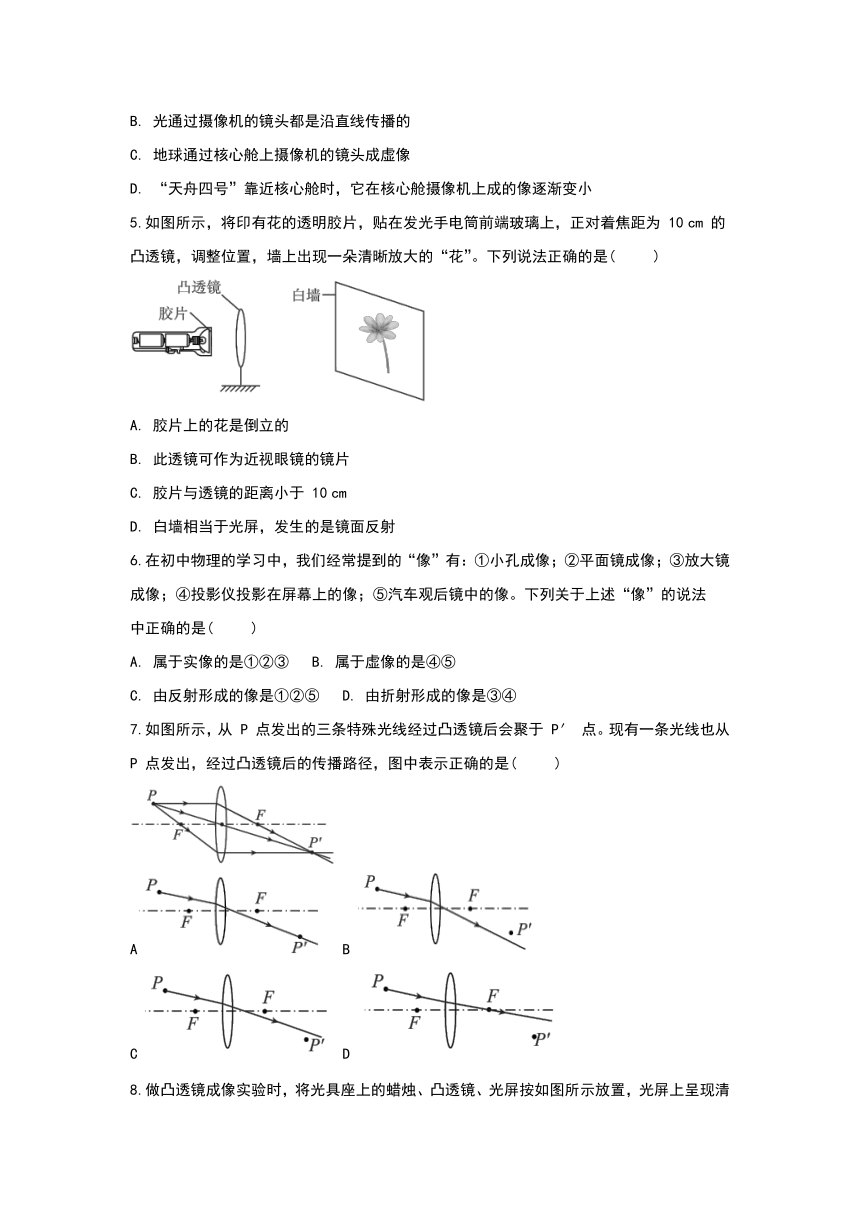

5.如图所示，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为 10 cm 的凸透镜，调整位置，墙上出现一朵清晰放大的“花”。下列说法正确的是( )
A. 胶片上的花是倒立的
B. 此透镜可作为近视眼镜的镜片
C. 胶片与透镜的距离小于 10 cm
D. 白墙相当于光屏，发生的是镜面反射
6.在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；③放大镜成像；④投影仪投影在屏幕上的像；⑤汽车观后镜中的像。下列关于上述“像”的说法
中正确的是( )
A. 属于实像的是①②③ B. 属于虚像的是④⑤
C. 由反射形成的像是①②⑤ D. 由折射形成的像是③④
7.如图所示，从 P 点发出的三条特殊光线经过凸透镜后会聚于 P′ 点。现有一条光线也从 P 点发出，经过凸透镜后的传播路径，图中表示正确的是( )
AB
CD

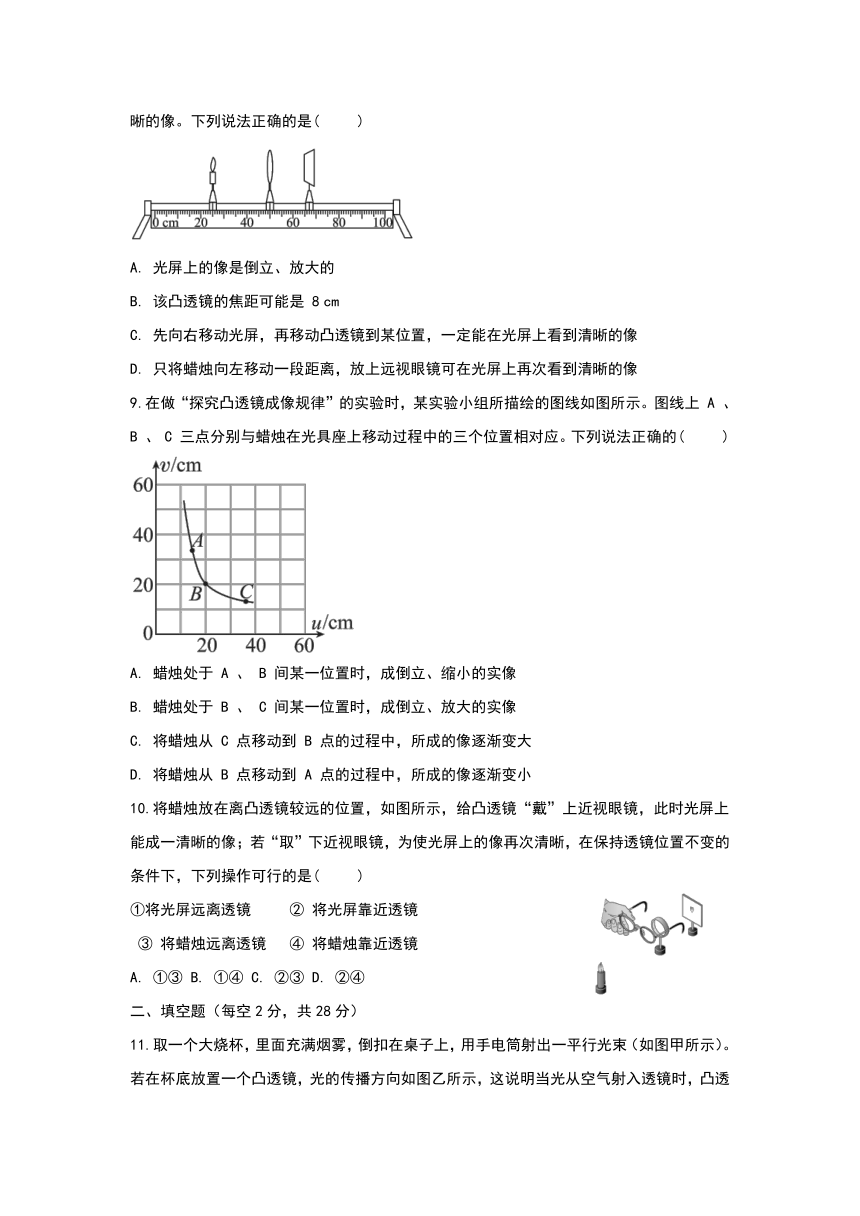

8.做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏按如图所示放置，光屏上呈现清晰的像。下列说法正确的是( )
A. 光屏上的像是倒立、放大的
B. 该凸透镜的焦距可能是 8 cm
C. 先向右移动光屏，再移动凸透镜到某位置，一定能在光屏上看到清晰的像
D. 只将蜡烛向左移动一段距离，放上远视眼镜可在光屏上再次看到清晰的像
9.在做“探究凸透镜成像规律”的实验时，某实验小组所描绘的图线如图所示。图线上 A 、 B 、 C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应。下列说法正确的( )
A. 蜡烛处于 A 、 B 间某一位置时，成倒立、缩小的实像
B. 蜡烛处于 B 、 C 间某一位置时，成倒立、放大的实像
C. 将蜡烛从 C 点移动到 B 点的过程中，所成的像逐渐变大
D. 将蜡烛从 B 点移动到 A 点的过程中，所成的像逐渐变小
10.将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴”上近视眼镜，此时光屏上能成一清晰的像；若“取”下近视眼镜，为使光屏上的像再次清晰，在保持透镜位置不变的条件下，下列操作可行的是( )
①将光屏远离透镜 ② 将光屏靠近透镜
③ 将蜡烛远离透镜 ④ 将蜡烛靠近透镜
A. ①③ B. ①④ C. ②③ D. ②④
二、填空题（每空2分，共28分）

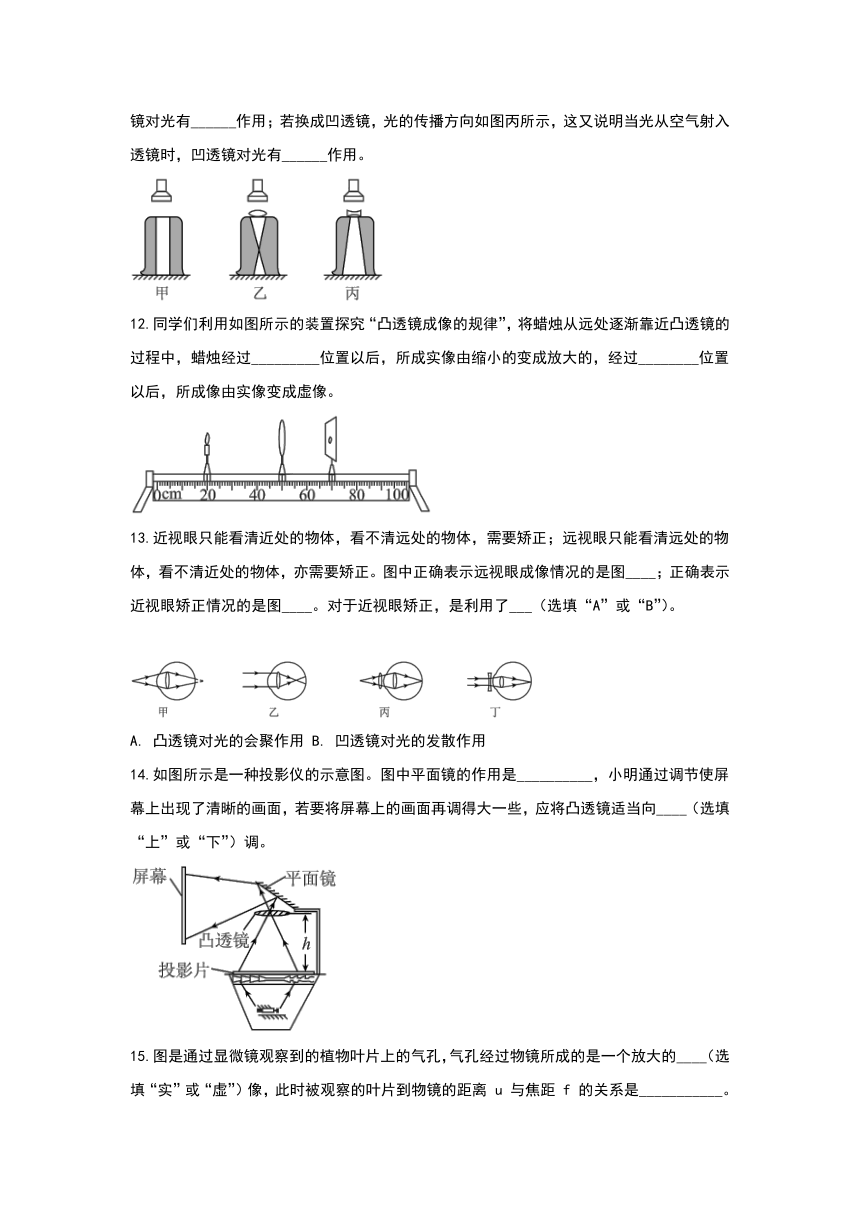

11.取一个大烧杯，里面充满烟雾，倒扣在桌子上，用手电筒射出一平行光束（如图甲所示）。若在杯底放置一个凸透镜，光的传播方向如图乙所示，这说明当光从空气射入透镜时，凸透镜对光有______作用；若换成凹透镜，光的传播方向如图丙所示，这又说明当光从空气射入透镜时，凹透镜对光有______作用。
12.同学们利用如图所示的装置探究“凸透镜成像的规律”，将蜡烛从远处逐渐靠近凸透镜的过程中，蜡烛经过_________位置以后，所成实像由缩小的变成放大的，经过________位置以后，所成像由实像变成虚像。
13.近视眼只能看清近处的物体，看不清远处的物体，需要矫正；远视眼只能看清远处的物体，看不清近处的物体，亦需要矫正。图中正确表示远视眼成像情况的是图____；正确表示近视眼矫正情况的是图____。对于近视眼矫正，是利用了___（选填“A”或“B”）。
A. 凸透镜对光的会聚作用 B. 凹透镜对光的发散作用
14.如图所示是一种投影仪的示意图。图中平面镜的作用是__________，小明通过调节使屏
幕上出现了清晰的画面，若要将屏幕上的画面再调得大一些，应将凸透镜适当向____（选填“上”或“下”）调。
15.图是通过显微镜观察到的植物叶片上的气孔，气孔经过物镜所成的是一个放大的____（选填“实”或“虚”）像，此时被观察的叶片到物镜的距离 u 与焦距 f 的关系是___________。最后，人眼通过目镜看到的是____（选填“实”或“虚”）像。
16.如图所示，在探究凸透镜成像规律的实验中，凸透镜、蜡烛、光屏放在同一直线上。当烛焰在 B 点时，成像在 A 点；当烛焰在 A 点时，成像在 C 点，则凸透镜一定固定在_______之间，两次成像的虚实情况______（选填“相同”或“不同”）。
三、作图题（共7分）
17.（3分）请完成如图所示的光路图。
18.（4分）如图所示， A 、 B 是发光点 S 发出的光线，请你画出 A 、 B
两条光线通过凹透镜的折射光线。
四、实验探究题（共35分）
19.（5分）小明在“探究凸透镜成像规律”的实验中，将蜡烛、凸透镜、光屏依次放在光具座上并调节它们的中心位于凸透镜的________上，如图所示， O 、 F 间的距离等于一倍焦距。现进行如下操作：
（1）将蜡烛第一次放置在 M 处，第二次放置在 N 处，则蜡烛与所成像的位置关系为( )
A. 两次都在凸透镜同侧
B. 两次都在凸透镜两侧
C. 第一次在凸透镜同侧，第二次在凸透镜两侧
D. 第一次在凸透镜两侧，第二次在凸透镜同侧
（2）某次实验中将蜡烛放置在 P 处，光屏上所成的像在 Q 处，现将蜡烛放置在 Q 处，光屏上所成的像在_ __（选填“ N ”“ M ”“ P ”或“ Q ”）处。
（3）小明将遮光板紧贴着凸透镜自上而下插入透镜前，直至挡住其上半部分，在该过程中光屏上所成像的变化情况是___；再将遮光板从图示位置沿凸透镜的主光轴向左平移到烛焰旁，像可能出现的变化是___。（均填字母）
A. 像位置改变，像完整 B. 像位置不变，像不完整
C. 像位置不变，像完整但变小 D. 像位置不变，像完整
20.（14分）小明用蜡烛、凸透镜（焦距 10 cm ）、光屏在光具座上进行“探究凸透镜成像规律”的实验。
（1）实验在______（选填“较亮”或“较暗”）的环境下进行，现象更明显。
（2）蜡烛、透镜和光屏的位置如图甲所示，光屏上会出现烛焰清晰______（选填“放大”“等大”或“缩小”）的像，此现象和生活中________（选填“照相机”“投影仪”或“放大
镜”）的原理相同；保持凸透镜位置不变，增大物距后，将光屏移动到适当位置，光屏上会重新出现烛焰清晰的像，该像与移动前的像相比会______（选填“变大”“变小”或“不
变”）。
（3）保持凸透镜位置不变，移动蜡烛至图乙所示位置，在透镜右侧通过透镜可以观察到烛焰______（选填“正立”或“倒立”）的像。
（4）将图甲中的透镜换成焦距 f=5 cm 的凸透镜，光屏上烛焰的像变模糊。将蜡烛向____（选填“左”或“右”）移动适当距离，光屏上重新出现烛焰清晰的像；若不移动蜡烛，
在蜡烛和透镜之间放置一个度数适当的______（选填“近视”或“远视”）镜片，光屏上也会重新出现烛焰清晰的像。
21.（16分）小雨用凸透镜做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将凸透镜正对着太阳光，在透镜下方平行地放上白纸，测出透镜与白纸间的距离 s 与对应的白纸被烤焦的时间 t ，绘出的图象如图乙所示，则可判断该
透镜的焦距 f 为____ cm 。
（2）调整器材高度时，应______（选填“点燃”或“不点燃”）蜡烛。
（3）如图丙所示，将蜡烛移至 42 cm 刻度线处时，从凸透镜右侧通过凸透镜可以看到烛焰的____（选填“虚”或“实”）像；该实验现象可以说明________（选填“照相机”“幻灯机”
或“放大镜”）的成像特点。
（4）小雨在实验过程中不断移动烛焰位置，观察到如图（a）所示的①至⑥六种烛焰清晰的像，请按蜡烛到凸透镜的距离由远到近所得到的6个像进行排序，正确顺序为
______________。
（5）实验中，燃烧的蜡烛在不断缩短，导致光屏上的像向____（选填“上”或“下”）移动。
另一同学小超想利用 LED 发光字母来探究凸透镜成像上下左右的位置关系，如图（b）所示的三个字母适合做 LED 光源的是字母___。
（7）小亮更换相关器材后也顺利完成了该实验，根据记录的实验数据得到了如图（c）所示的图象，线段 MN 为凸透镜的像距倒数 1/v 和物距倒数 1/u 的对应关系，根据图象信息可
知，他所用凸透镜的焦距为_____ cm 。
答案
1.B
2.D
3.A
4.A
5.A
6.D
7.A
8.C
9.C
10.D
11.会聚、发散
12.二倍焦距、焦点（或一倍焦距）
13.甲、丁、B
14.改变光路、下
15.实、f16.B、C不同
三、作图题（共7分）
17.
18.
19.
主光轴、C、P
D、B
20.较暗
缩小、照相机、变小
正立
右、近视
21.
12、点燃
虚、放大镜
②①③⑤⑥④
