(共24张PPT)
C2
C1
C2
C1

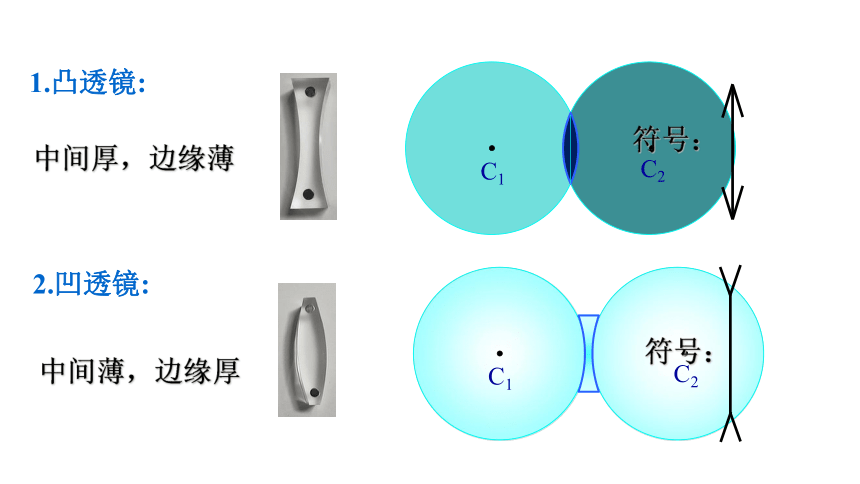

1.凸透镜:
中间厚，边缘薄
2.凹透镜:
中间薄，边缘厚
符号：
符号：

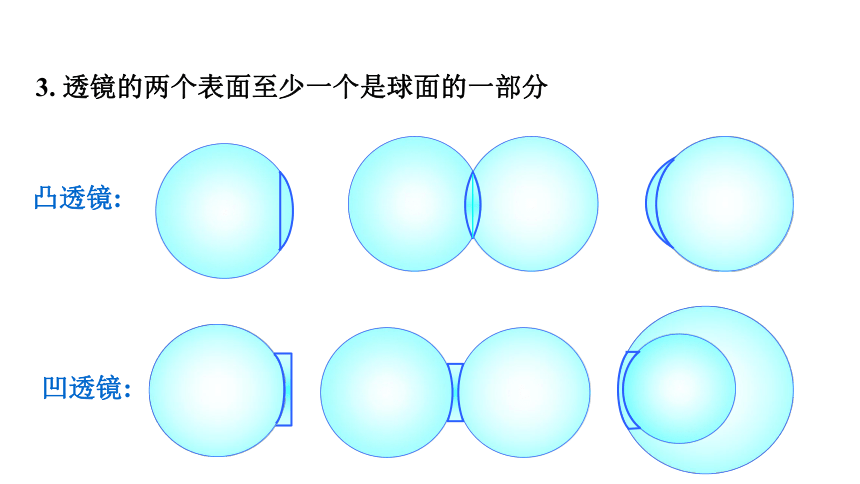

3. 透镜的两个表面至少一个是球面的一部分
凸透镜:
凹透镜:

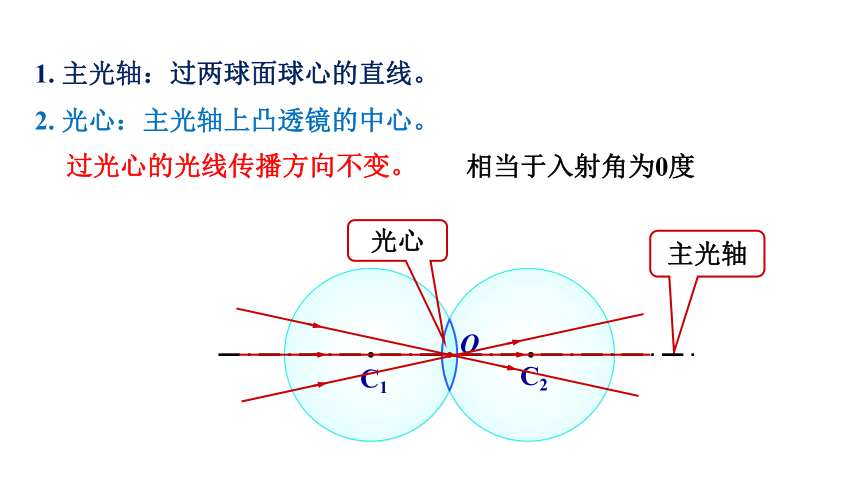

1. 主光轴：过两球面球心的直线。
2. 光心：主光轴上凸透镜的中心。
主光轴
C2
C1
O
光心
过光心的光线传播方向不变。
相当于入射角为0度
主光轴

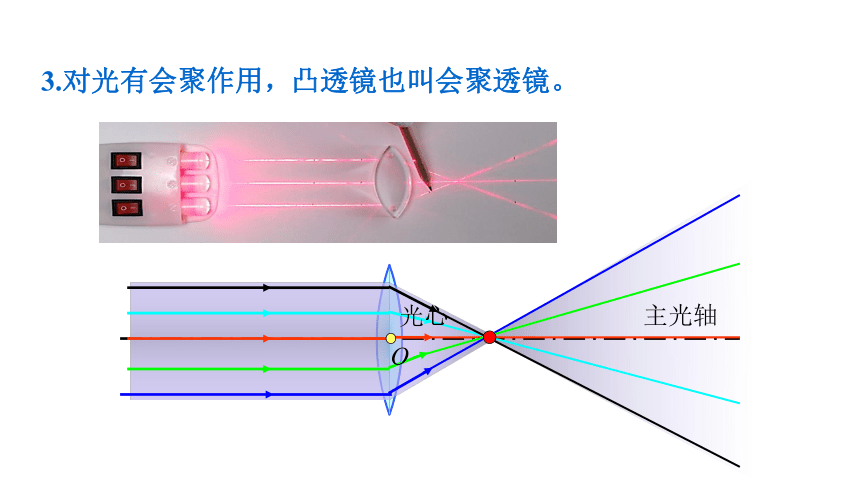

3.对光有会聚作用，
光心
O
凸透镜也叫会聚透镜。
O
F

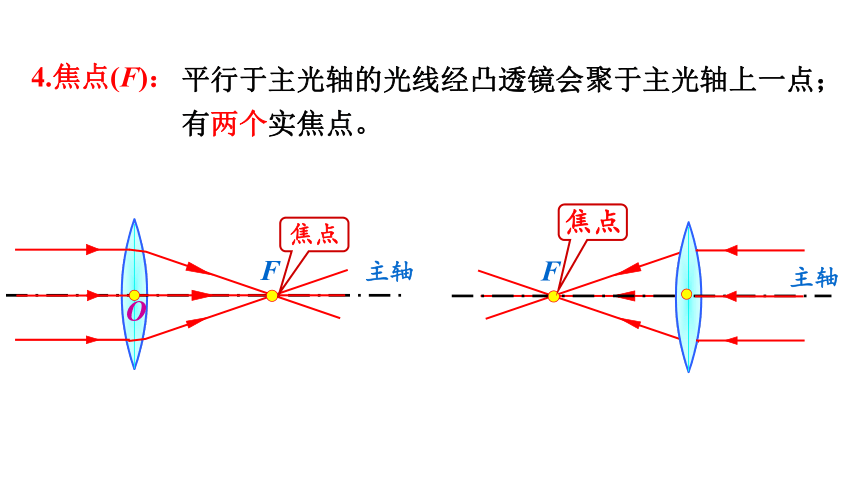

4.焦点(F)：
主轴
焦点
有两个实焦点。
F
主轴
焦点
平行于主光轴的光线经凸透镜会聚于主光轴上一点；
F
主轴
f
焦点
平行于主光轴的光线经凸透镜折射后过焦点

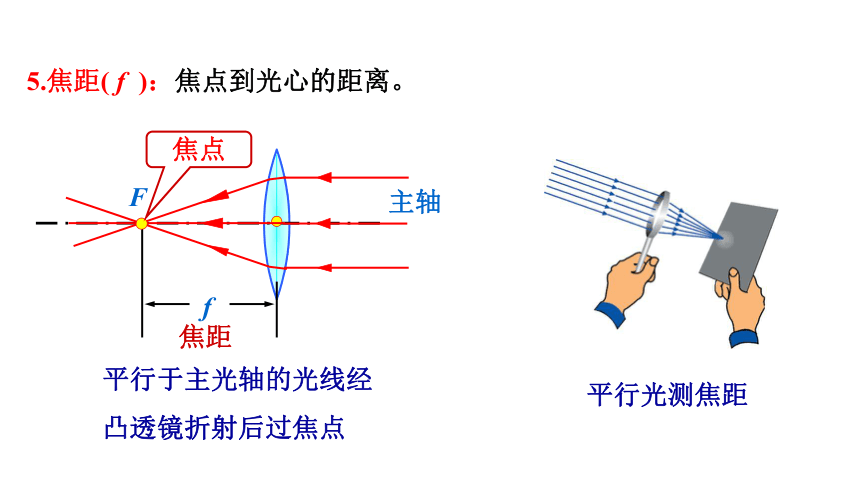

5.焦距( f )：焦点到光心的距离。
焦距
平行光测焦距

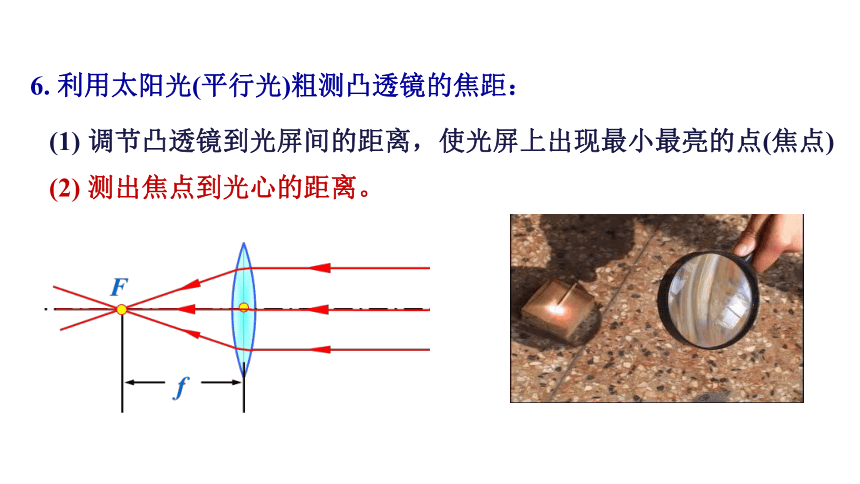

6. 利用太阳光(平行光)粗测凸透镜的焦距：
(1) 调节凸透镜到光屏间的距离，使光屏上出现最小最亮的点(焦点)
(2) 测出焦点到光心的距离。
F
主光轴
F
点光源S
点光源S

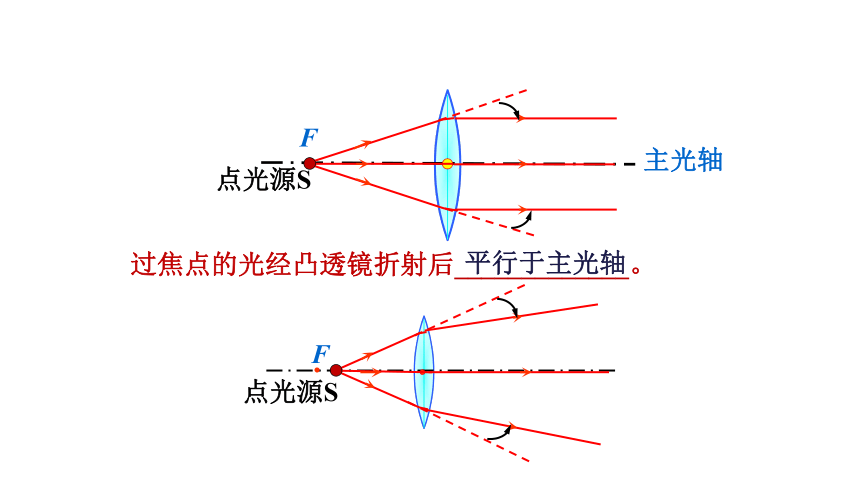

过焦点的光经凸透镜折射后_____________。
平行于主光轴
F
主光轴
F
点光源S
将会交于右焦点的______侧。
右
主光轴
C2
C1
O
光心
1. 主光轴：过两球面球心的直线。
2. 光心：主光轴上凹透镜的中心，
过光心的光线传播方向不变。
3. 对光有发散作用,
凹透镜也叫发散透镜。
发散：折射光线远离主光轴。
4.焦点(F)：
平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线交于主光轴上一点。
焦点
虚
F
f
焦距
F
有两个虚焦点。
5.焦距( f )：焦点到光心的距离。
发散：折射光线远离主光轴。
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
延长线过焦点的光线经凹透镜折射后平行于主光轴。
发散：折射光线远离主光轴。
小结：凹透镜对所有光线都起发散作用。
图中____是平行主光轴的入射光线的折射光线。
　　折射光线反向延长，通过焦点的是正确的折射光线。
发散：折射光线远离主光轴。
b
a
b
1. 两种透镜：凸透镜和凹透镜；
2. 几个基本概念: 光心、主光轴、焦点、焦距；
3. 透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
属于凸透镜的是（ ）；
属于凹透镜的是（ ）
A C D
B E F
A B C D E F
如果把一个玻璃球分割成 a 、 b 、 c 、 d 、 e 五块,其中属于凹透镜的有______ (填字母序号)。
b
b
a
c
e
d
(1)烧杯底上放一个凸透镜,观察到的现象如图乙所示,说明凸透镜对光有_______作用。
(2)烧杯底上放一个凹透镜,观察到的现象
如图丙所示,说明凹透镜对光有________作用。
大烧杯倒扣在桌面上,里边充以烟雾,用手电筒通过杯底自上而下照射,调节手电筒的聚光圈,使通过烟雾的光成粗细均匀的柱形光束(如图甲)。
发散
会聚
根据凸透镜和凹透镜对光线的作用，在图中填上适当的透镜。
完成下图中光线经过透镜后的传播路径。
完成下图中光线经过透镜后的传播路径。
完成下图中光线经过透镜后的传播路径。
