2023—2024学年九年级全一册物理人教第十五章 电流和电路 达标训练题（含答案）

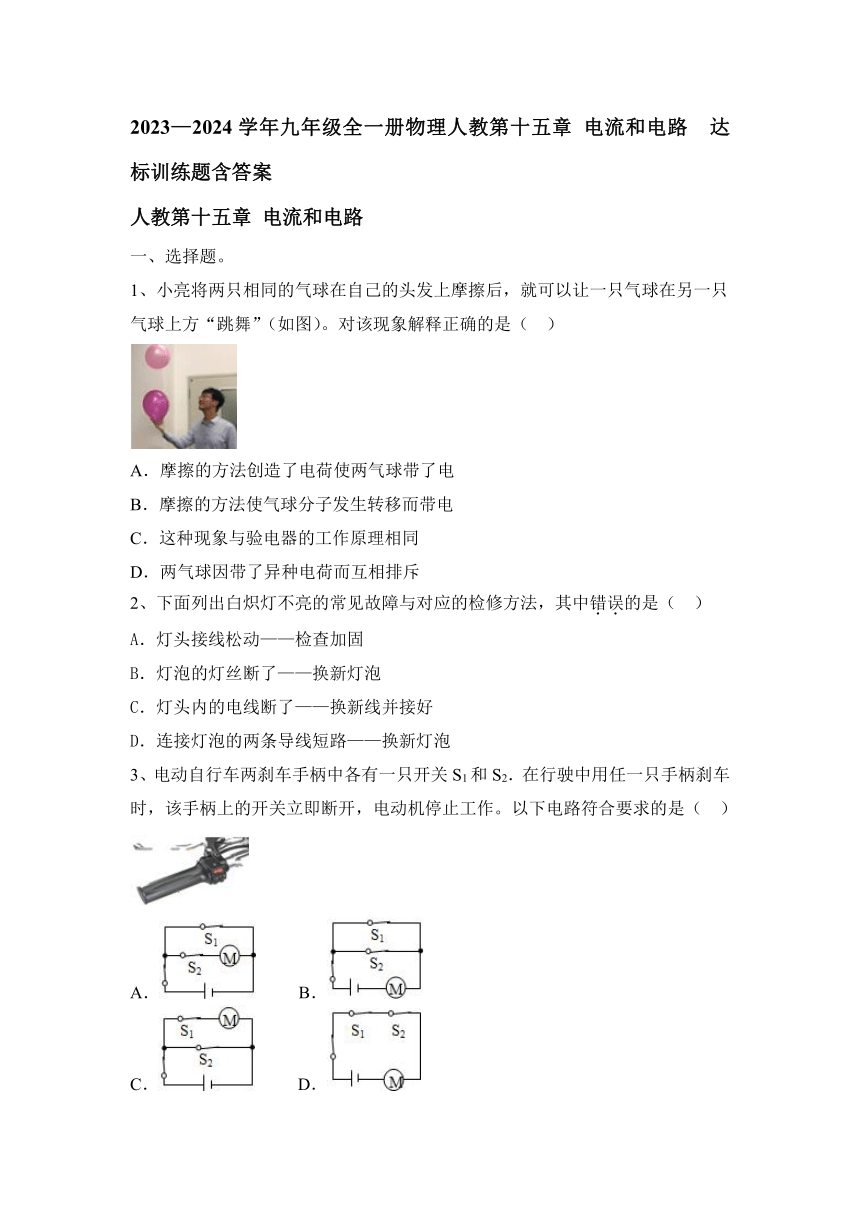

2023—2024学年九年级全一册物理人教第十五章 电流和电路 达标训练题含答案
人教第十五章 电流和电路
一、选择题。
1、小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
2、下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡
3、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．

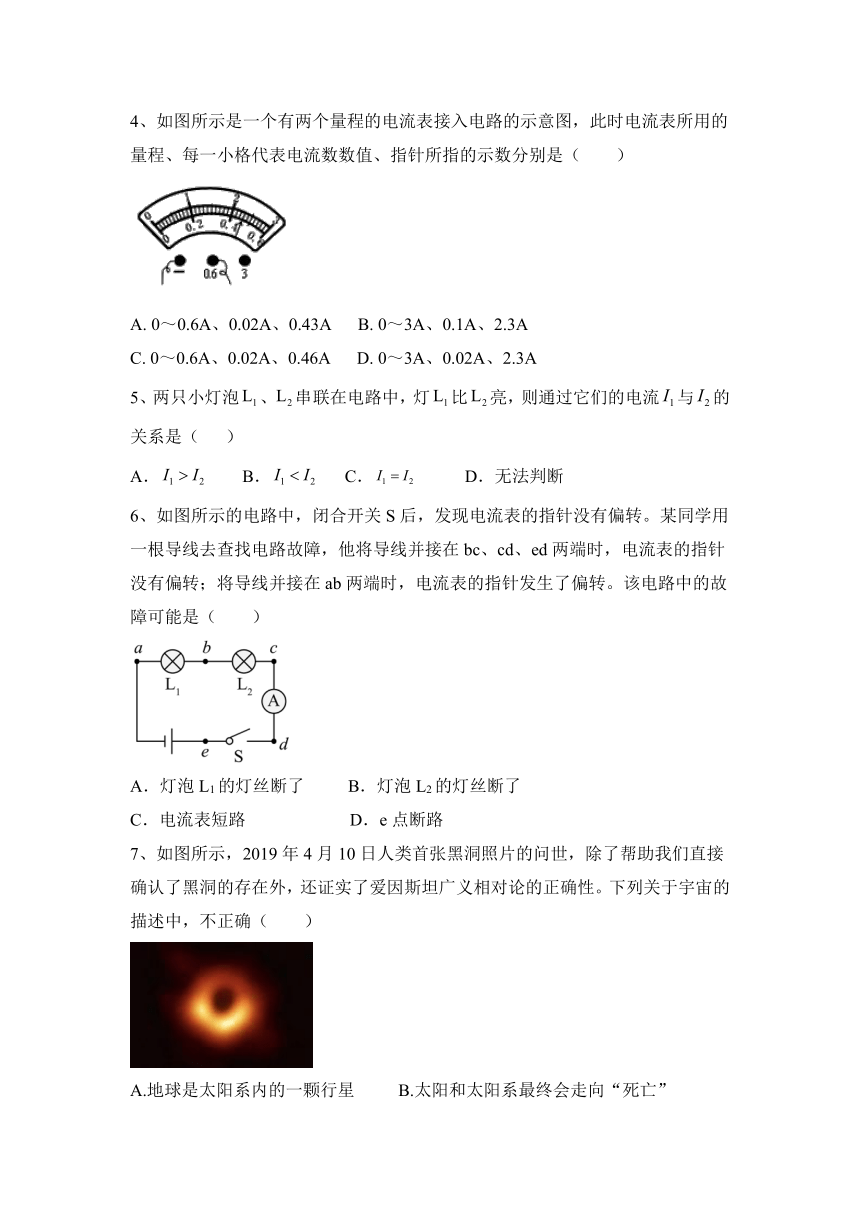

4、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
6、如图所示的电路中，闭合开关S后，发现电流表的指针没有偏转。某同学用一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表的指针没有偏转；将导线并接在ab两端时，电流表的指针发生了偏转。该电路中的故障可能是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电流表短路 D．e点断路
7、如图所示，2019年4月10日人类首张黑洞照片的问世，除了帮助我们直接确认了黑洞的存在外，还证实了爱因斯坦广义相对论的正确性。下列关于宇宙的描述中，不正确（ ）
A.地球是太阳系内的一颗行星 B.太阳和太阳系最终会走向“死亡”

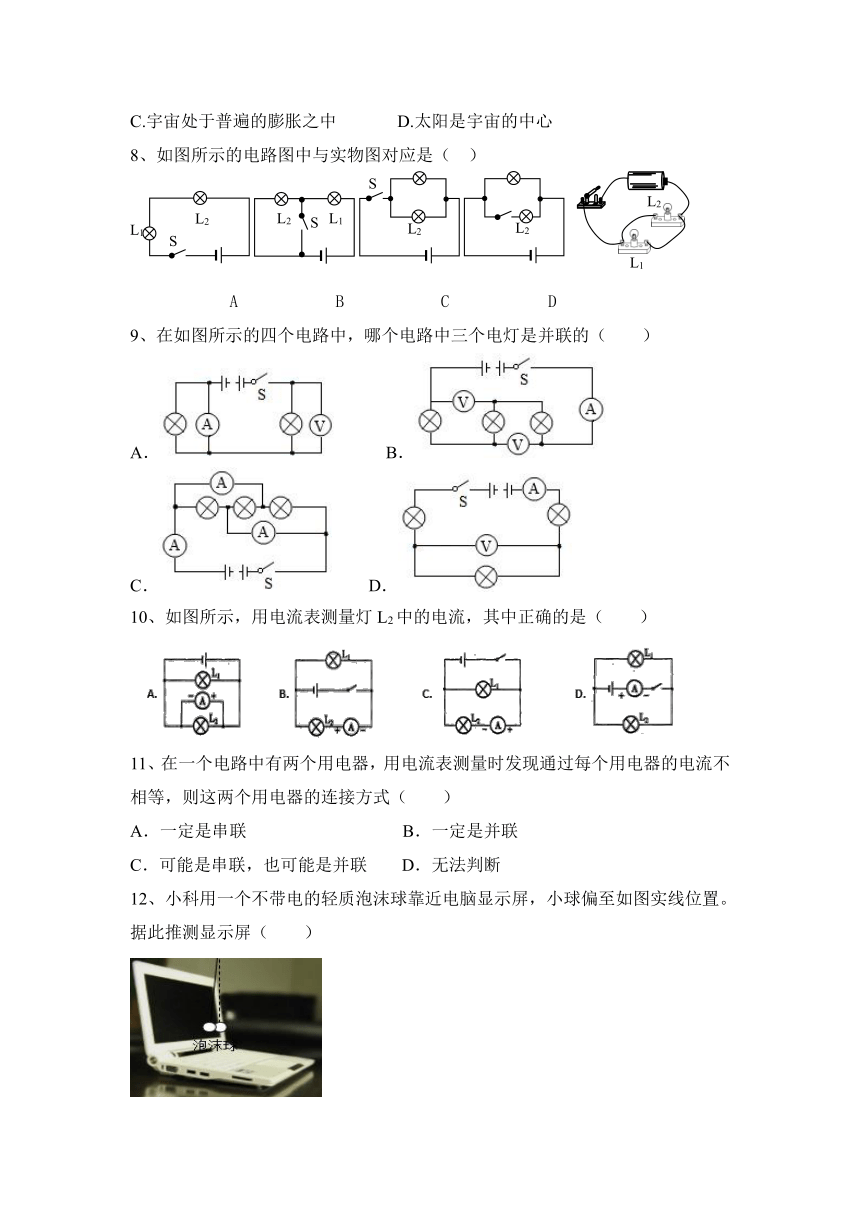

C.宇宙处于普遍的膨胀之中 D.太阳是宇宙的中心
8、如图所示的电路图中与实物图对应是（ ）
A B C D
9、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
10、如图所示，用电流表测量灯L2中的电流，其中正确的是（　　）
11、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断

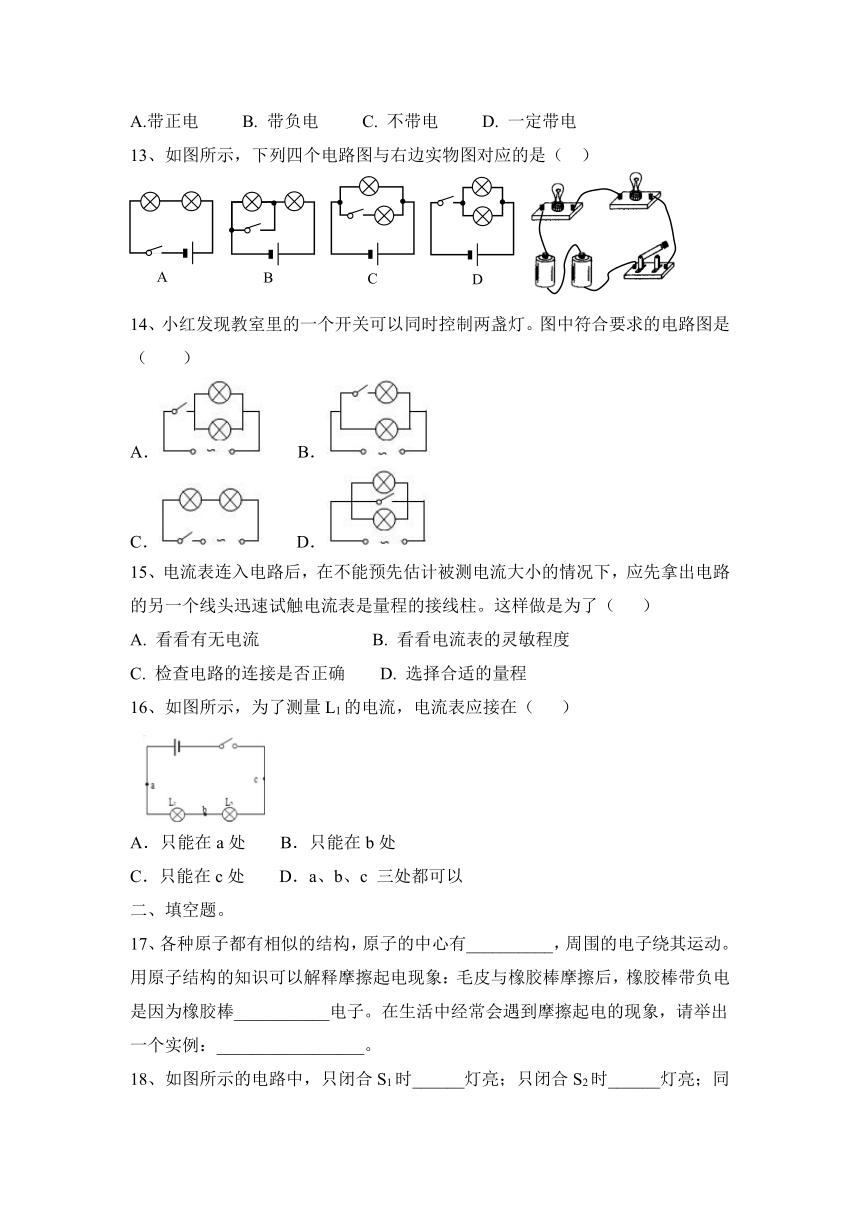

12、小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A.带正电 B. 带负电 C. 不带电 D. 一定带电
13、如图所示，下列四个电路图与右边实物图对应的是（ ）
14、小红发现教室里的一个开关可以同时控制两盏灯。图中符合要求的电路图是（　　）
A． B．
C． D．
15、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（ ）
A. 看看有无电流 B. 看看电流表的灵敏程度
C. 检查电路的连接是否正确 D. 选择合适的量程
16、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
二、填空题。
17、各种原子都有相似的结构，原子的中心有__________，周围的电子绕其运动。用原子结构的知识可以解释摩擦起电现象：毛皮与橡胶棒摩擦后，橡胶棒带负电是因为橡胶棒___________电子。在生活中经常会遇到摩擦起电的现象，请举出一个实例：_________________。

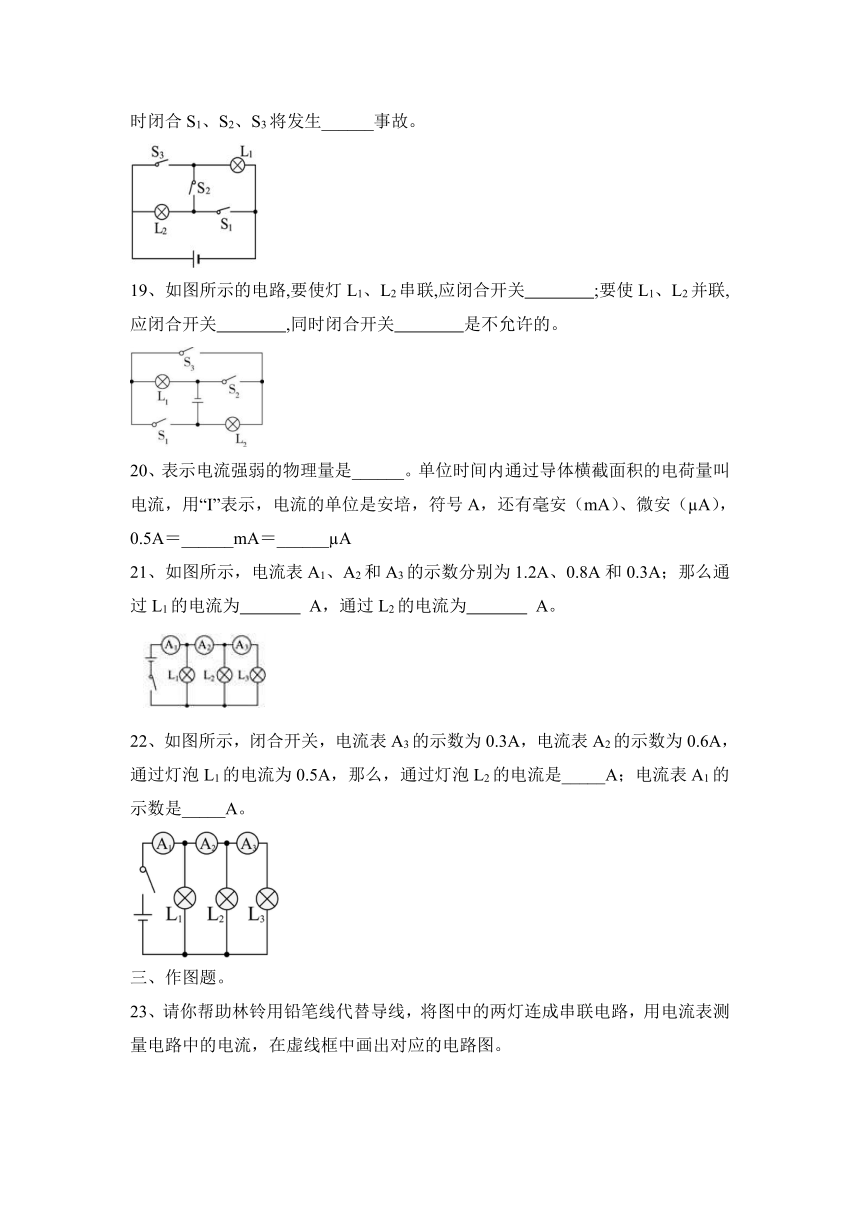

18、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
19、如图所示的电路,要使灯L1、L2串联,应闭合开关　　　　;要使L1、L2并联,应闭合开关　　　　,同时闭合开关　　　　是不允许的。
20、表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
21、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　 　 A，通过L2的电流为　 　 A。
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
三、作图题。
23、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
四、实验题。
24、小凯同学连接并联电路的实验电路时，如图所示。
（1）请你说明在开关 S闭合后观察到L1和 L2的现象为________。两块电流表示数的现象为______。
（2）请你只改动图中一根导线的连接位置，闭合开关 S 后，使两灯都发光，且电流表都有正常示数。（在需要改动的导线上画“×”，并画出改动后的连线）( )
25、在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在图甲中的 处。
(2)小明同学在测量前，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，读出电流表示数填入下列表格中。
位置 A B C
电流I/A 0.24 A 0.3 0.54
(3)再测出B、C两处的电流如表所示，由此得出初步结论： (只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是 。
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2023—2024学年九年级全一册物理人教第十五章 电流和电路 达标训练题含答案
人教第十五章 电流和电路
一、选择题。
1、小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。对该现象解释正确的是（ ）
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
【答案】C
2、下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（ ）
A．灯头接线松动——检查加固
B．灯泡的灯丝断了——换新灯泡
C．灯头内的电线断了——换新线并接好
D．连接灯泡的两条导线短路——换新灯泡
【答案】D
3、电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。以下电路符合要求的是（　）
A． B．
C． D．
【答案】D
4、如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是（　　）

A. 0～0.6A、0.02A、0.43A B. 0～3A、0.1A、2.3A
C. 0～0.6A、0.02A、0.46A D. 0～3A、0.02A、2.3A
【答案】C
5、两只小灯泡、串联在电路中，灯比亮，则通过它们的电流与的关系是（ ）
A． B． C． D．无法判断
【答案】C
6、如图所示的电路中，闭合开关S后，发现电流表的指针没有偏转。某同学用一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表的指针没有偏转；将导线并接在ab两端时，电流表的指针发生了偏转。该电路中的故障可能是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电流表短路 D．e点断路
【答案】A
7、如图所示，2019年4月10日人类首张黑洞照片的问世，除了帮助我们直接确认了黑洞的存在外，还证实了爱因斯坦广义相对论的正确性。下列关于宇宙的描述中，不正确（ ）
A.地球是太阳系内的一颗行星 B.太阳和太阳系最终会走向“死亡”
C.宇宙处于普遍的膨胀之中 D.太阳是宇宙的中心
【答案】D
8、如图所示的电路图中与实物图对应是（ ）
A B C D
【答案】C
9、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
【答案】C
10、如图所示，用电流表测量灯L2中的电流，其中正确的是（　　）
【答案】C
11、在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
【答案】B
12、小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（ ）
A.带正电 B. 带负电 C. 不带电 D. 一定带电
【答案】D
13、如图所示，下列四个电路图与右边实物图对应的是（ ）
【答案】A
14、小红发现教室里的一个开关可以同时控制两盏灯。图中符合要求的电路图是（　　）
A． B．
C． D．
【答案】A
15、电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿出电路的另一个线头迅速试触电流表是量程的接线柱。这样做是为了（ ）
A. 看看有无电流 B. 看看电流表的灵敏程度
C. 检查电路的连接是否正确 D. 选择合适的量程
【答案】D
16、如图所示，为了测量L1的电流，电流表应接在（ ）
A．只能在a处 B．只能在b处
C．只能在c处 D．a、b、c 三处都可以
【答案】D
二、填空题。
17、各种原子都有相似的结构，原子的中心有__________，周围的电子绕其运动。用原子结构的知识可以解释摩擦起电现象：毛皮与橡胶棒摩擦后，橡胶棒带负电是因为橡胶棒___________电子。在生活中经常会遇到摩擦起电的现象，请举出一个实例：_________________。
【答案】原子核　 得到　
干燥的秋天用塑料梳子梳头发，头发随着飘动起来，而且越梳理蓬松得越厉害。
18、如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
【答案】L2 L1、L2 短路
19、如图所示的电路,要使灯L1、L2串联,应闭合开关　　　　;要使L1、L2并联,应闭合开关　　　　,同时闭合开关　　　　是不允许的。
【答案】S3　 S1、S2　 S1、S2、S3
20、表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
【答案】电流 500 0.5×106
21、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A；那么通过L1的电流为　 　 A，通过L2的电流为　 　 A。
【答案】0.4；0.5；
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
【答案】0.3 1.1
三、作图题。
23、请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。
【答案】如图所示：
四、实验题。
24、小凯同学连接并联电路的实验电路时，如图所示。
（1）请你说明在开关 S闭合后观察到L1和 L2的现象为________。两块电流表示数的现象为______。
（2）请你只改动图中一根导线的连接位置，闭合开关 S 后，使两灯都发光，且电流表都有正常示数。（在需要改动的导线上画“×”，并画出改动后的连线）( )
【答案】（1）L1不发光，L2正常发光 电流表A1无实数A2电流表有示数
（2）如图所示：
25、在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)若要测量干路电流，则电流表应接在图甲中的 处。
(2)小明同学在测量前，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，读出电流表示数填入下列表格中。
位置 A B C
电流I/A 0.24 A 0.3 0.54
(3)再测出B、C两处的电流如表所示，由此得出初步结论： (只写表达式)。小梅指出：为了得出更普遍的规律，应当进行多次实验。操作方法是 。
【答案】C 电流表指针未调零 IC＝IA＋IB 换用规格不同的灯泡多次实验
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【详解】 (1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：
IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
