欧姆定律基础计算训练

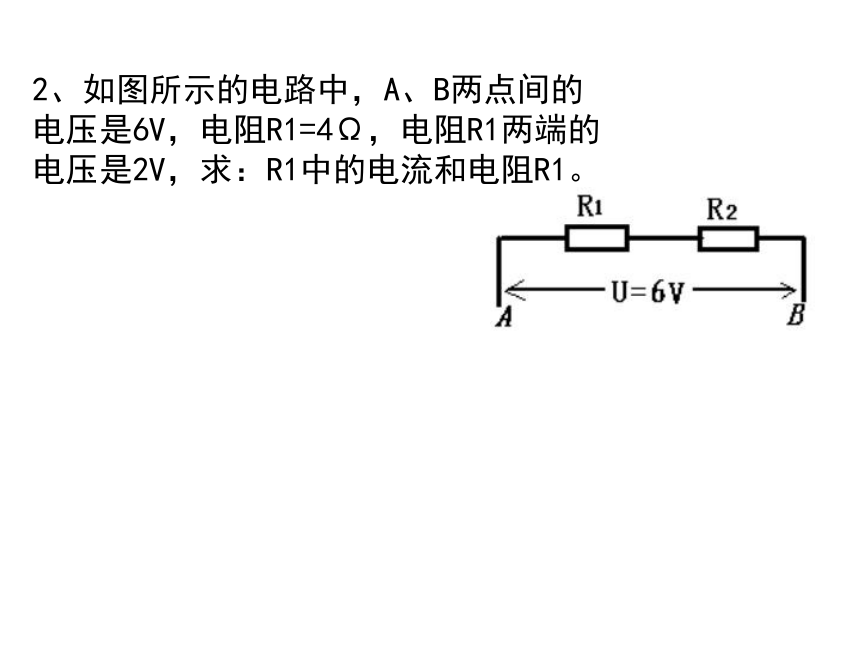

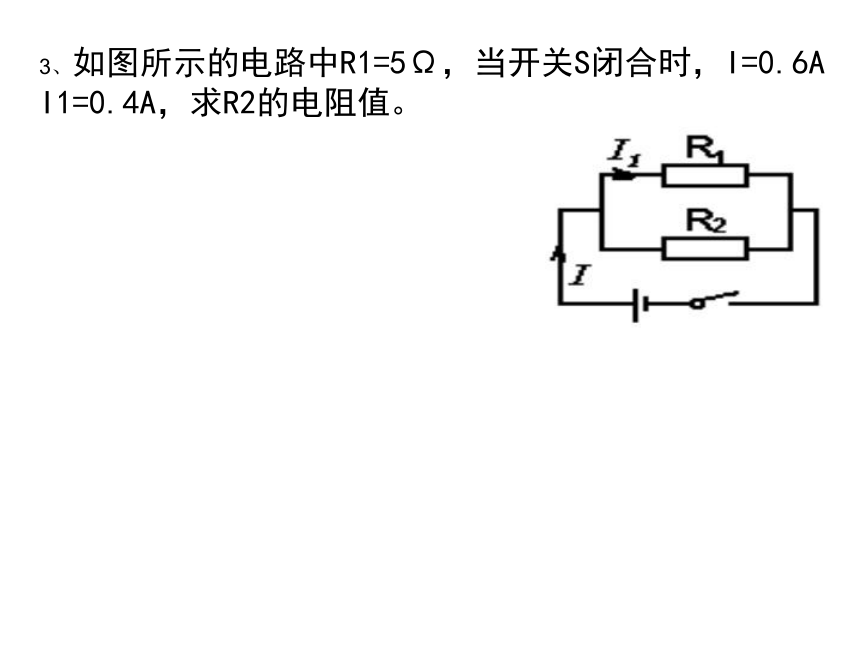

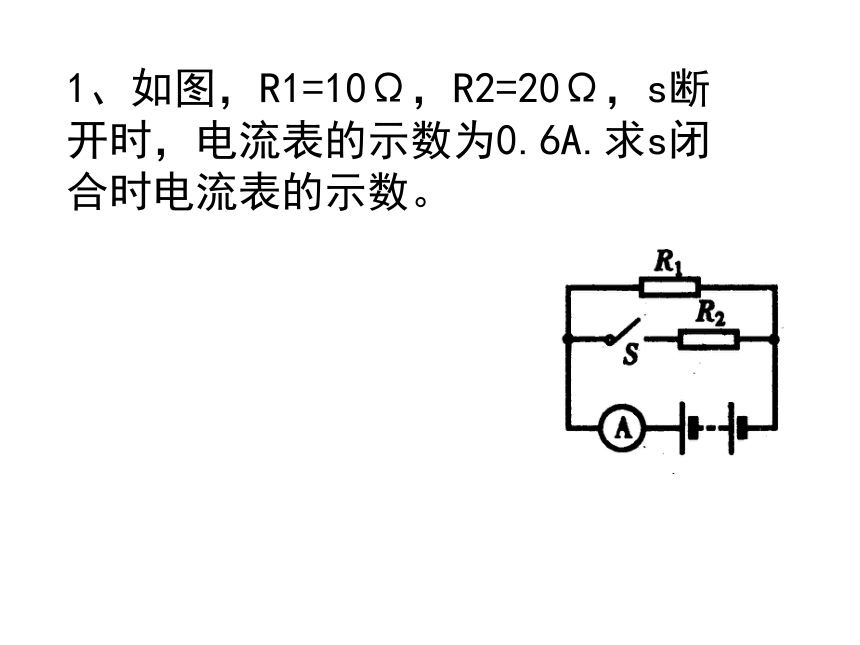

课件15张PPT。欧姆定律基础计算训练1、如图，R1=10Ω，R2=20Ω，s断开时，电流表的示数为0.6A.求s闭合时电流表的示数。2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流和电阻R1。3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A

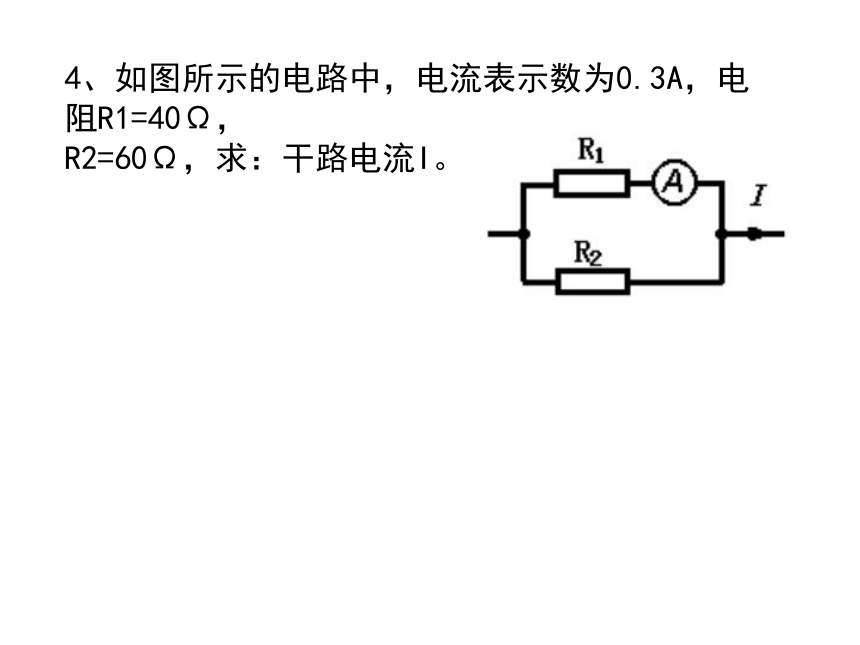

I1=0.4A，求R2的电阻值。4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，
R2=60Ω，求：干路电流I。5、如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？6．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。7、如图2所示电路,当S断开时电压表的示数为6伏,?电流表的示数为1A；?K闭合时，电流表的读数为1.5安,?求：
⑴灯泡L1的电阻。
⑵灯泡L2的电阻。8、一把电铬铁，正常工作的电阻是72Ω，通过的电流是0.1A，问必须给它串联一个多大的电阻才能把接到220V的电源上？ 9、一个用电器正常工作的电压为6V，阻值为15Ω，将它与一只12Ω的电阻串联后接到电压是多大的电源上，此用电器才能正常工作？ 10、阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？11、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。
⑴、如果开关k1、k2都断开时，电流表示数为0.6A，那么电源电压多大？
⑵、如果开关K1、K2都闭合时，电流表示数为2A，那么R2的阻值是多大？下课了！
