现代顺风耳——电话
图中各用什么方法传递信息？
思考回答
狼烟报警
快马传书
旗语
电报
有线电话
电视
电脑
传真
无线电话

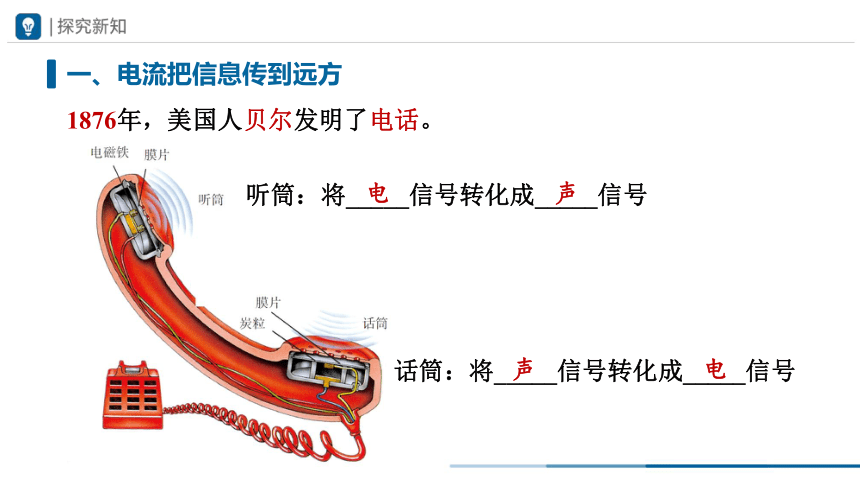

一、电流把信息传到远方
话筒：将_____信号转化成_____信号
听筒：将_____信号转化成_____信号
电
声
电
声
1876年，美国人贝尔发明了电话。
甲
听筒
话筒
乙
听筒
话筒

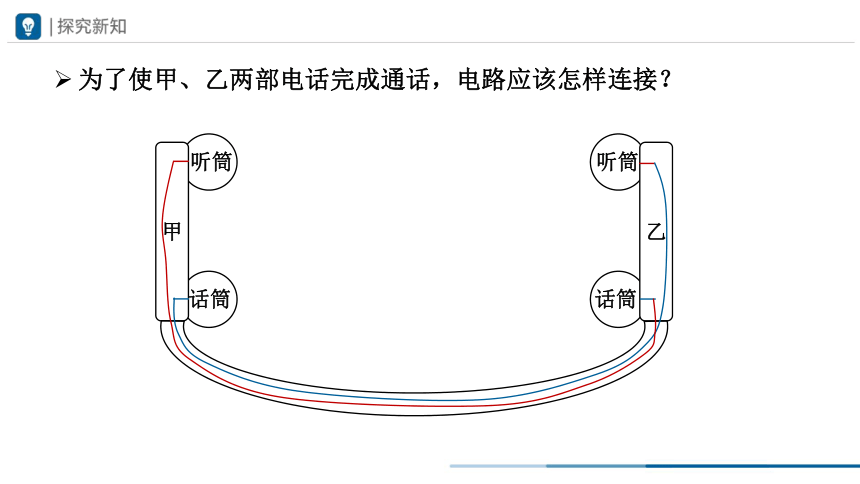

为了使甲、乙两部电话完成通话，电路应该怎样连接？
男孩说话的声音是如何传到女孩耳朵中的？

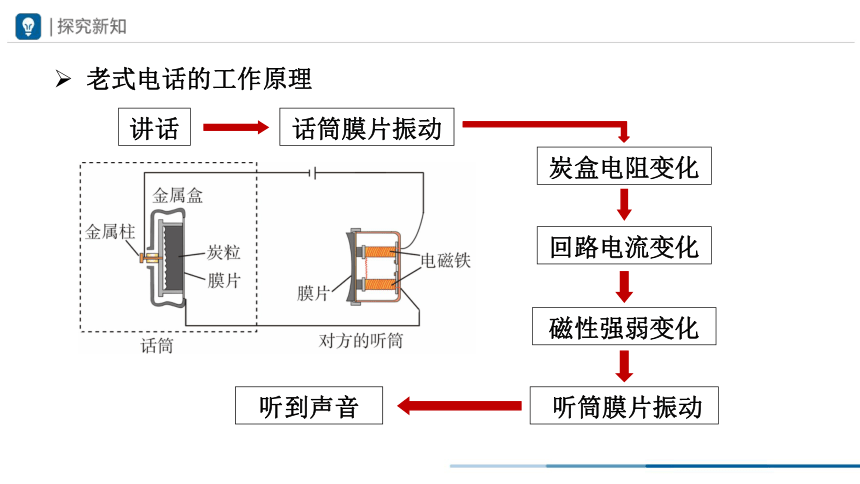

老式电话的工作原理
讲话
话筒膜片振动
炭盒电阻变化
回路电流变化
磁性强弱变化
听筒膜片振动
听到声音

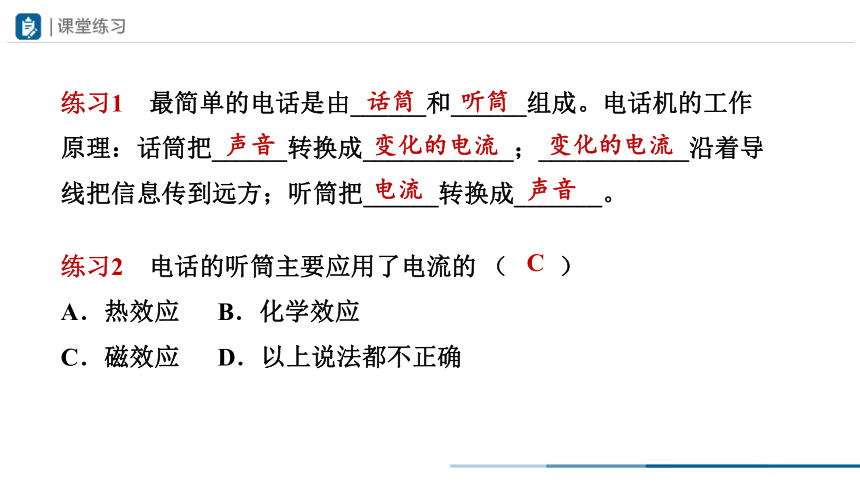

练习1　最简单的电话是由______和______组成。电话机的工作原理：话筒把______转换成____________；____________沿着导线把信息传到远方；听筒把______转换成_______。
话筒 听筒
声音
变化的电流
变化的电流
电流
声音
练习2　电话的听筒主要应用了电流的 （　　）
A．热效应 B．化学效应
C．磁效应 D．以上说法都不正确
C
想想议议
连一连：使五部电话中的任意两部都能互相通话。需要多少对电话线？
需要十对！
如何减少电话线的数量？
交换机
　　当把五部电话都连接到一个交换机上时，只需要5对电话线。
　　交换机可以使接在同一交换机上的任意两部电话接通，提高了线路的利用率。
二、电话交换机
　　不同交换机之间连接上若干电话线，可以实现接在不同交换机的电话用户的通话。
出现“占线” 的原因：①________________ ；
②____________________________________。
对方话机在使用
两交换机之间有太多用户要通话
二、电话交换机
　　人工操作交换机的接线和断线，工作效率低，现代的程控电话交换机利用电子计算机，可以方便、快捷地满足人们的通话需求。
来电显示
缩位拨号
转移呼叫
遇忙回叫
三方通话
　　程控电话的其他功能：
二、电话交换机
练习3　（多选）小丽家在荆州市，她想给远在郑州的姑妈打电话，可拨号后提示电话“占线”，请你帮忙分析一下，下列哪种情况能造成这种现象的发生（　　）
A．小丽的姑妈没有在家
B．荆州和郑州之间有太多的用户在通话
C．小丽的姑妈正在用电话
D．以上均有可能
BC
三、模拟通信和数字通信
1．模拟通信
　　信号电流的频率、振幅变化的情况跟声音的频率、振幅变化的情况完全一样，“模仿”着声信号的“一举一动”。
声信号
电信号
模拟信号特点
三、模拟通信和数字通信
1．模拟通信
　　模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形会改变，从而使信号丢失一些信息，表现为声音、图像的失真，严重时会使通信中断。
三、模拟通信和数字通信
2．数字通信
　　“电报”信号：用点“·” 和画“—”的组合代表各种数字，一定的数字组合代表一个汉字。
　　发声、发光的长短，电压、电流的有无，数字0和1，磁体的N、S极等不同符号信息都可组成数字信号。
　　通常的数字信号只包含两种不同的状态，形式简单，所以抗干扰能力特别强。数字信号还可以通过不同的编码进行加密。
数字信号特点
解密游戏
用两位数表示26个英文字母。
01表示“A”；02表示“B”；03表示“C”；……；
25表示“Y”；26表示“Z”。
00表示“空格”；27表示“，”；28表示“！”。
将下面的密码破译出来，并翻译成汉语。
密码：141500160109141927141500070109141928
No pains，no gains！（一份耕耘，一份收获！）
1．电流把信息传到远方
老式电话的工作原理
2．电话交换机
3．模拟通信和数字通信
信息传递方式的发展
电话交换机提高了线路的利用率。
