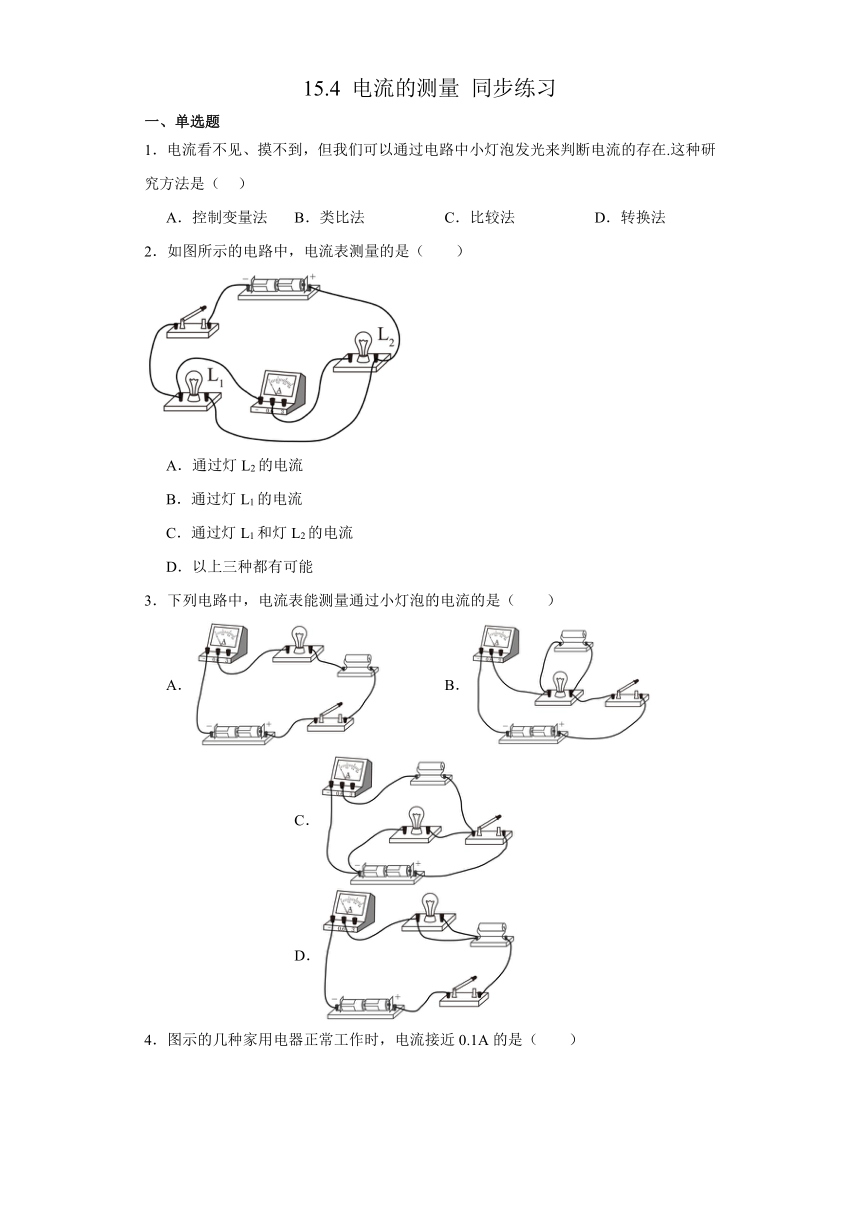

15.4 电流的测量 同步练习
一、单选题
1．电流看不见、摸不到，但我们可以通过电路中小灯泡发光来判断电流的存在.这种研究方法是（ ）
A．控制变量法 B．类比法 C．比较法 D．转换法
2．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
3．下列电路中，电流表能测量通过小灯泡的电流的是（　　）
A． B． C． D．
4．图示的几种家用电器正常工作时，电流接近0.1A的是（　　）
A． 台灯 B．抽油烟机
C． 电烤箱 D． 家用空调
5．用电流表测小灯泡L2的电流时，电流表连接正确的是（ ）
A． B． C． D．
6．下列关于电流表的说法错误的是（ ）
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正负接线柱可以直接接到电源的正负极上
7．“用电流表测量电流”的实验电路如图所示，其中能正确测出小灯泡中电流的是( )
A． B．
C． D．
8．.使用电流表时发现指针向左边偏转其原因是（ ）
A．电流过小 B．电流过大，超过电流表的最大量程
C．电流表的正、负接线柱接反了 D．电流表并联在电路中了
9．如图：A、B、C、D四个电路中，能测出L1电流的是（　　）
A． B．
C． D．
10．根据你的生活经验判断，下列数据最接近生活实际的是： ( )
A．小红从教学楼1楼爬上4楼的功率约为1000 W
B．小明上学时步行的速度约为10m/s
C．通过学习用照明台灯的电流约为5A
D．物理课本的长度约为26cm
二、填空题
11．使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表 （较大/较小）的量程测起，并采用 法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6A量程时，示数为 A，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好在2.8A刻度线上，测得的实际电流的大小为 A。
12．在1min内有18C的电荷量通过一只手电筒的小灯泡，则小灯泡中的电流为 A，其物理意义是 。
13．如图中电流表读数是 A；如果接另一个量程，则读数是 A，分度值是 A。
14．500mA= A= μA 5×104μA= mA= A．
15．电流表的使用规则是：①电流表必须 联在被测的那部分电路中；②正负接线柱的接法要正确，使电流从 接线柱流入电流表，从 接线柱流出电流表；③被测电流不允许超过电流表的 ；④严禁将电流表的两个接线柱直接连到 上。
16．如图的电流表，若选0~0.6A的量程，读数为 A；若选0~3A的量程，读数为 A．
17．如图所示，电流表的读数为 A．
18．某同学在使用电流表测量通过某一灯泡的电流的实验中，闭合开关后，发现电流表的指针偏转到如图所示的位置，产生这种现象的原因是 。
三、作图题
19．如图所示左面为实物电路，在虚线框中画出它的电路图。
四、实验题
20．甲、乙、丙三位同学在做“用电流表测电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，三位同学发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。他们讨论分析知道，电流表的使用通常存在有三种问题：
①电流表所选量程偏大；
②电流表所选量程偏小；
③电流表的正负接线柱接反。请判断，甲同学的问题是 （填序号），乙同学的问题是 （填序号），丙同学的问题是 （填序号）。
试卷第1页，共3页
参考答案：
1．D
2．A
3．A
4．A
5．A
6．D
7．C
8．C
9．C
10．D
11． 较大 试触 0.46 0.56
12． 0.3 1s内通过小灯泡的电荷量为0.3C
13． 0.32 1.6 0.1
14． 0.5 5×105 50 0.05
15． 串 正 负 量程 电源两极
16． 0.22 1.1
17．0.42
18．电流表量程选小了
19．
20． ③ ① ②
