15.5 串、并联电路中电流的规律 同步练习 （含答案）2023-2024学年人教版九年级物理全一册

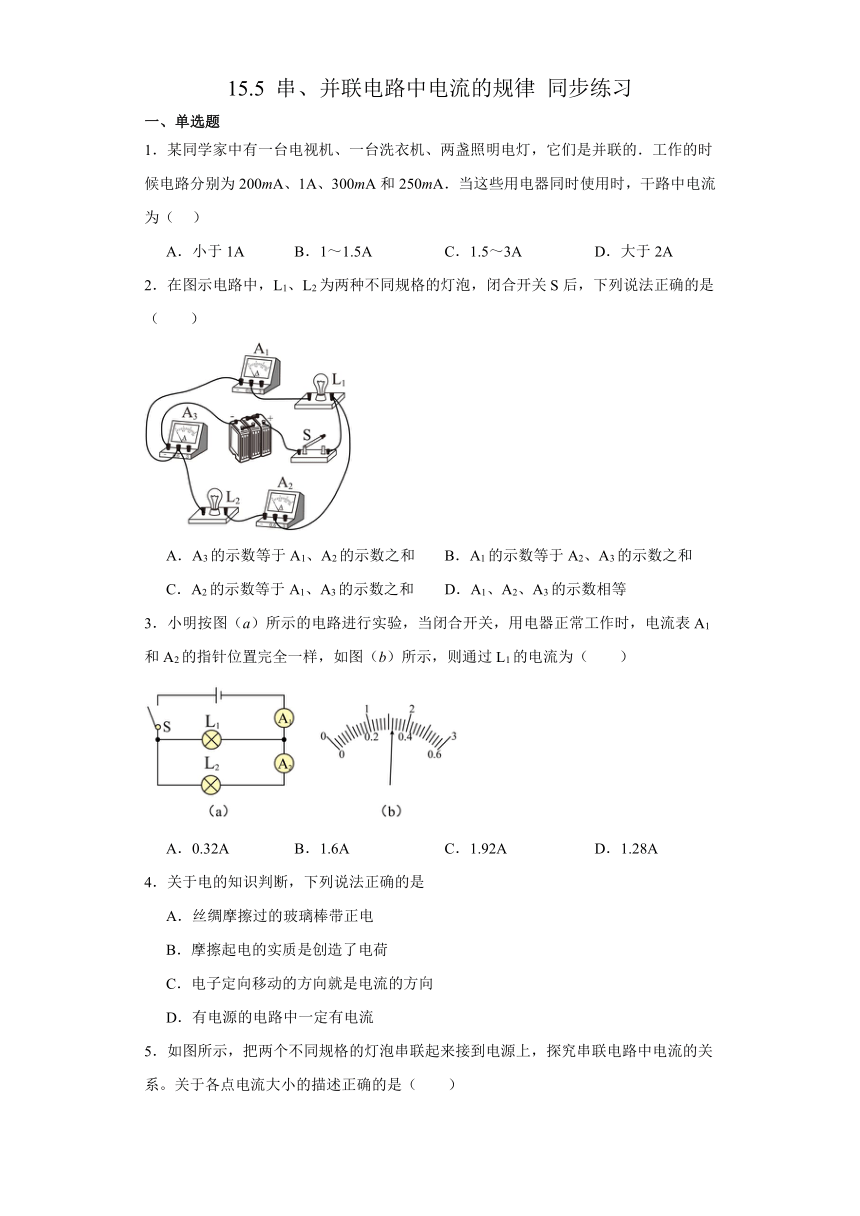

15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．某同学家中有一台电视机、一台洗衣机、两盏照明电灯，它们是并联的．工作的时候电路分别为200mA、1A、300mA和250mA．当这些用电器同时使用时，干路中电流为（ ）
A．小于1A B．1～1.5A C．1.5～3A D．大于2A
2．在图示电路中，L1、L2为两种不同规格的灯泡，闭合开关S后，下列说法正确的是（　　）

A．A3的示数等于A1、A2的示数之和 B．A1的示数等于A2、A3的示数之和
C．A2的示数等于A1、A3的示数之和 D．A1、A2、A3的示数相等
3．小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（　　）
A．0.32A B．1.6A C．1.92A D．1.28A
4．关于电的知识判断，下列说法正确的是
A．丝绸摩擦过的玻璃棒带正电
B．摩擦起电的实质是创造了电荷
C．电子定向移动的方向就是电流的方向
D．有电源的电路中一定有电流

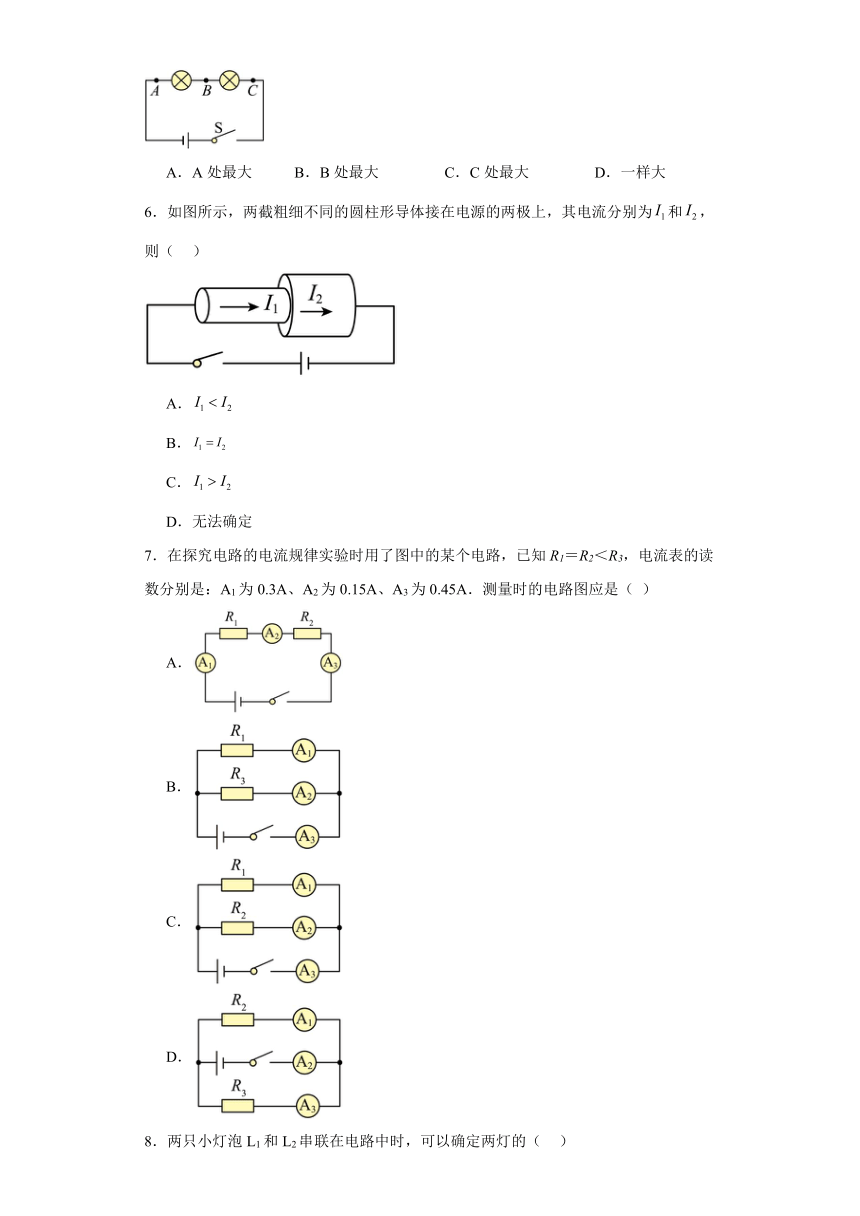

5．如图所示，把两个不同规格的灯泡串联起来接到电源上，探究串联电路中电流的关系。关于各点电流大小的描述正确的是（　　）
A．A处最大 B．B处最大 C．C处最大 D．一样大
6．如图所示，两截粗细不同的圆柱形导体接在电源的两极上，其电流分别为和，则（ ）
A．
B．
C．
D．无法确定
7．在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）
A．
B．
C．
D．

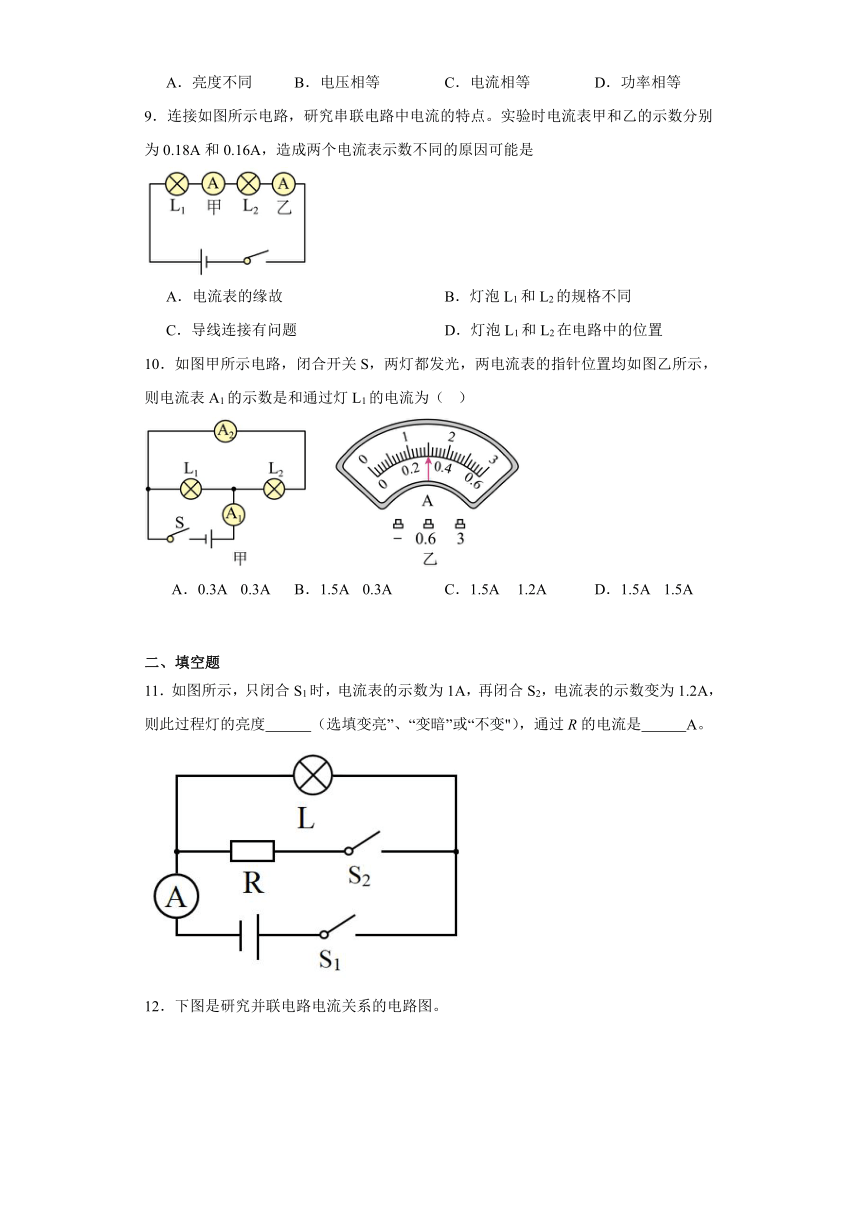

8．两只小灯泡L1和L2串联在电路中时，可以确定两灯的（ ）
A．亮度不同 B．电压相等 C．电流相等 D．功率相等
9．连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是
A．电流表的缘故 B．灯泡L1和L2的规格不同
C．导线连接有问题 D．灯泡L1和L2在电路中的位置
10．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（ ）
A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A
二、填空题
11．如图所示，只闭合S1时，电流表的示数为1A，再闭合S2，电流表的示数变为1.2A，则此过程灯的亮度 （选填变亮”、“变暗”或“不变"），通过R的电流是 A。
12．下图是研究并联电路电流关系的电路图。
若测得A、B、C三处的电流分别是IA、IB、IC，则IA＝ ，IB＝ ，IC＝ 。
13．有10个相同的小灯串联，通过每个小灯的电流都是0.2A，加在每个小灯两端的电压都是2V，则电源与开关间的电流是 A，电源电压是 V．
14．在图甲所示的电路中，闭合开关S后，两个电流表的指针指在图乙所示的同一位置．则通过电灯L1中的电流I1＝ A，通过电灯L2中的电流I2＝ A．
15．如图所示，开关S闭合后，发现A1、A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.64A，则电流表A1示数是 A。
16．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过 （选填“电源”、“L1”或“L2”）的电流，a电流表选择的量程应为 A，b电流表的读数应为 A。
17．如图所示，已知的示数足，的示数是，则通过灯的电流是 ，灯中的电流是 ．
18．如图所示在探究电路中电流特点的实验时，灯泡L1与L2的连接方式是 联，闭合开关后，用电流表测出A处的电流IA再用同样的方法测出B处的电流IB，则IA IB（选填“>”“<”或“=”）。为了更准确的得出实验结论，实验中应选用规格 的灯泡L1与L2（选填“相同”或“不同”）。
三、作图题
19．如图是做“探究并联电路的电流特点”的实验时未完全连接的实物图。若要测支路的电流，请用笔画线完成实物电路的连接，并画出电路图。
四、实验题
20．在探究“并联电路电流规律”的实验中，如图甲是实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，灯泡就亮了，由此可知在连接电路时，他忘了 ；
(2)在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是： ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
(3)解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，得出了并联电路的电流规律。请你指出他们实验应改进方法是 ；
(4)实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数 （填“变大”“变小”或“不变”）。
试卷第1页，共3页
参考答案：
1．C
2．A
3．D
4．A
5．D
6．B
7．B
8．C
9．A
10．C
11． 不变 0.2
12． 0.9A 0.46A 0.44A
13． 0.2 20
14．0.2；0.8
15．0.8
16． L1 0~0.6 1.2
17． 1.5 0.9
18． 串 = 不同
19．
20． 断开开关 电流表正负接线柱接反了 0.24 换用不同的灯泡测量多组数据 变大
