3.6 电能(3)《测定小灯泡的电功率》实验

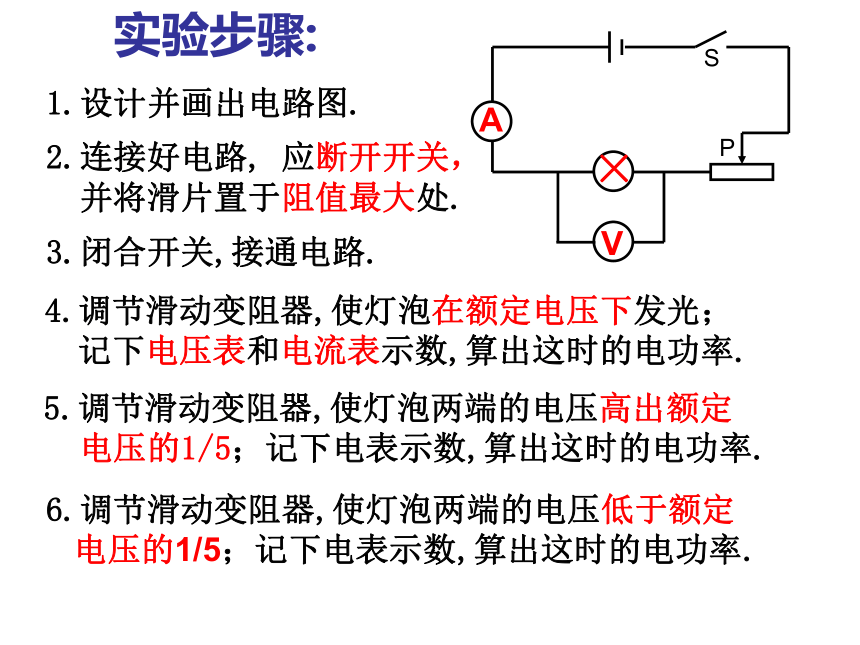

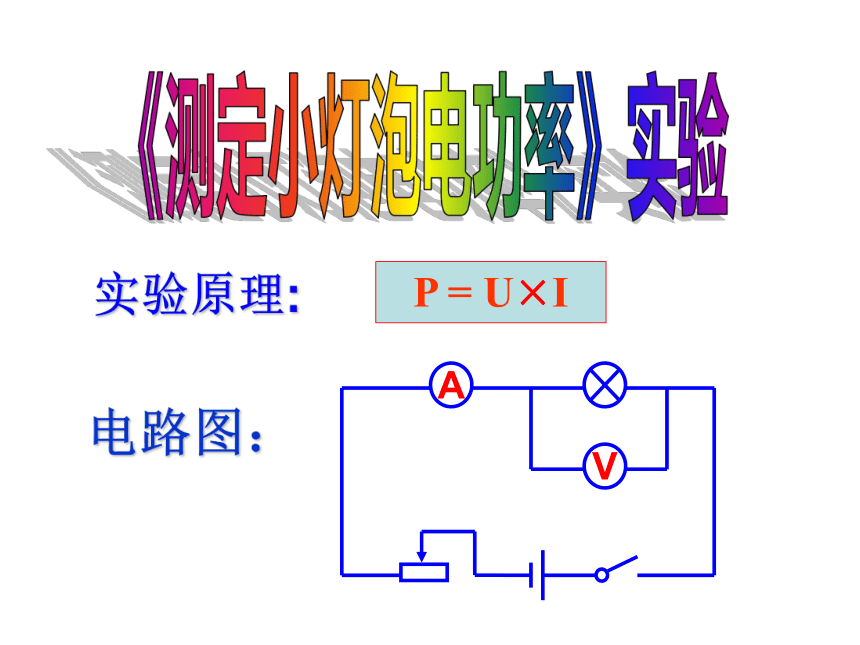

课件12张PPT。《测定小灯泡电功率》实验实验原理:P = U×I电路图：2.连接好电路, 应断开开关，
并将滑片置于阻值最大处.3.闭合开关,接通电路.4.调节滑动变阻器,使灯泡在额定电压下发光；
记下电压表和电流表示数,算出这时的电功率.5.调节滑动变阻器,使灯泡两端的电压高出额定
电压的1/5；记下电表示数,算出这时的电功率.6.调节滑动变阻器,使灯泡两端的电压低于额定

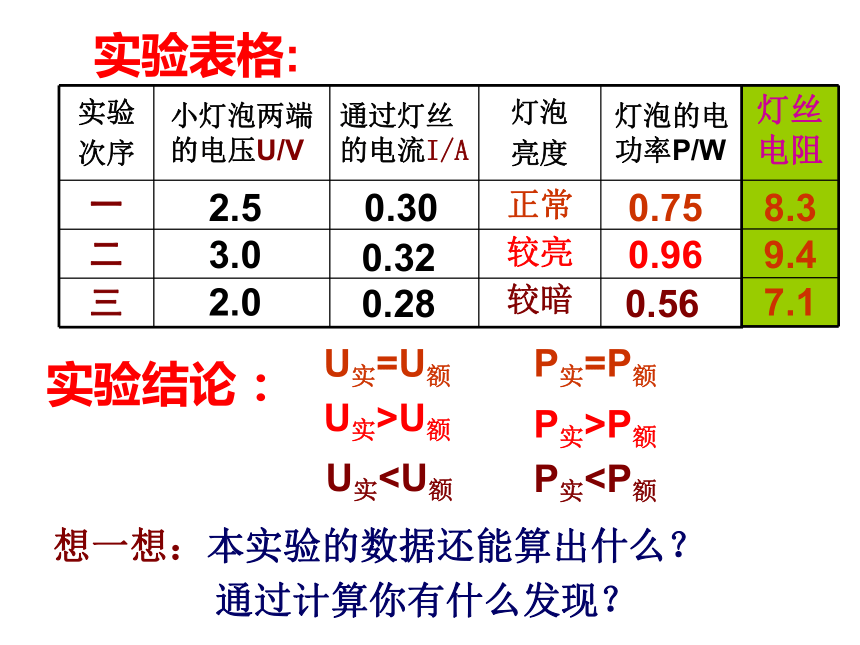

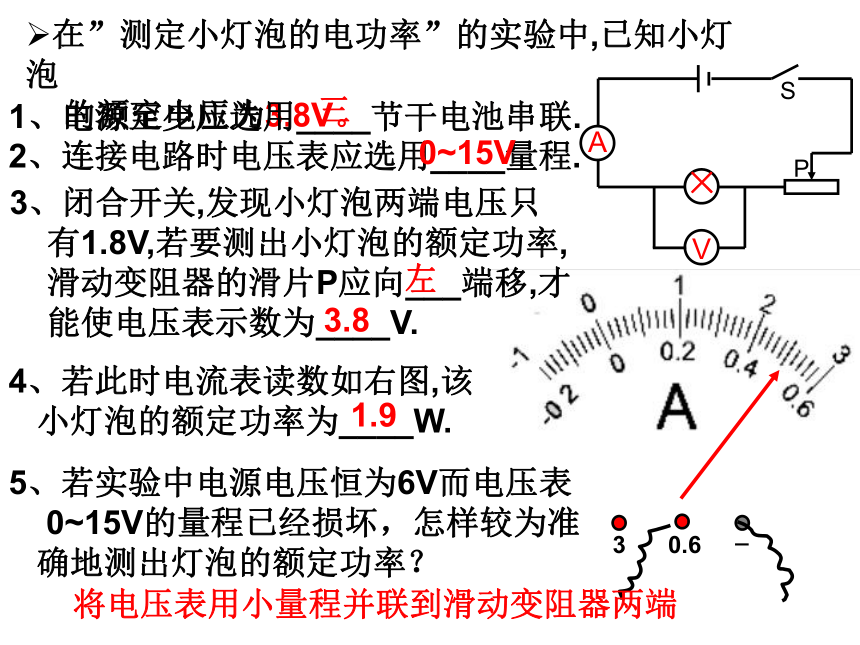

电压的1/5；记下电表示数,算出这时的电功率.实验步骤:1.设计并画出电路图.实验表格:实验结论：U实=U额U实>U额U实P额 P实 的额定电压为3.8V。1、电源至少应选用____节干电池串联.2、连接电路时电压表应选用____量程.3、闭合开关,发现小灯泡两端电压只
有1.8V,若要测出小灯泡的额定功率,
滑动变阻器的滑片P应向___端移,才
能使电压表示数为____V.4、若此时电流表读数如右图,该
小灯泡的额定功率为____W.5、若实验中电源电压恒为6V而电压表
0~15V的量程已经损坏，怎样较为准

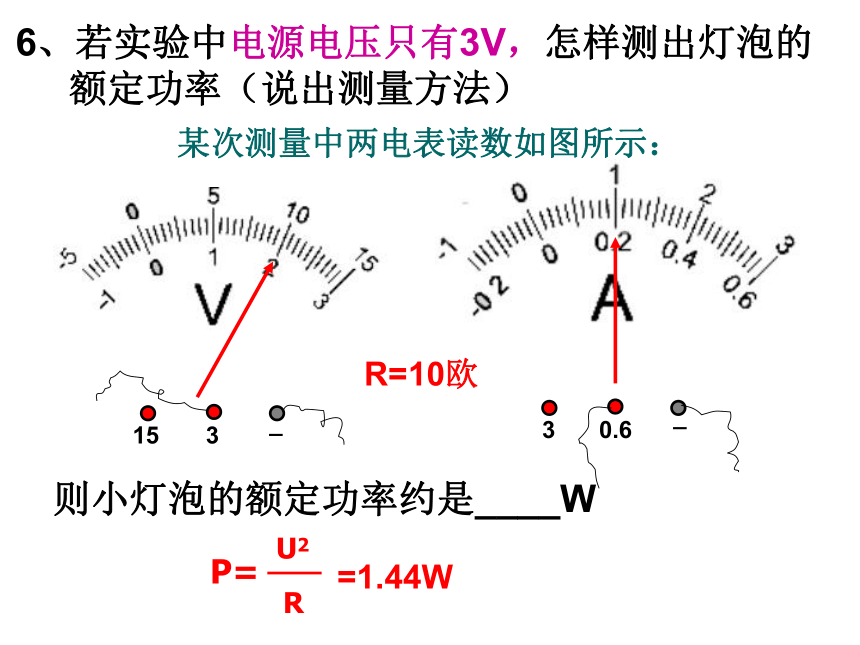

确地测出灯泡的额定功率？三0~15V左3.81.9将电压表用小量程并联到滑动变阻器两端6、若实验中电源电压只有3V，怎样测出灯泡的

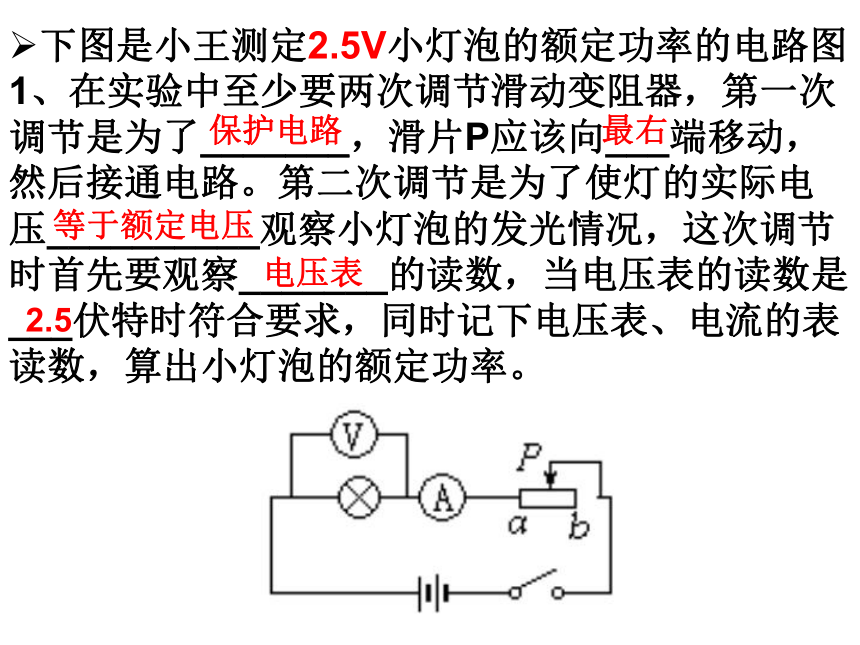

额定功率（说出测量方法）R=10欧=1.44W下图是小王测定2.5V小灯泡的额定功率的电路图
1、在实验中至少要两次调节滑动变阻器，第一次调节是为了_______，滑片P应该向___端移动，然后接通电路。第二次调节是为了使灯的实际电压__________观察小灯泡的发光情况，这次调节时首先要观察_______的读数，当电压表的读数是___伏特时符合要求，同时记下电压表、电流的表读数，算出小灯泡的额定功率。保护电路最右等于额定电压电压表2.52、该同学在三次测量中所记录的数据如下表，试分析表中数据求出小灯泡的额定功率为______。且发现电压越大时,电流
，灯泡的实际功率也 ，亮度也越大。 0.75W越大越大为了测定电压是2.5伏特的小灯泡的功率，某同学在实验时测得的数据如下表。在整理数据计算功率时发现其中一次实验结果与其它两次实验结果相差很大，经检查，原来是有一个电流的示数读错了。试分析：
(1)数据表中第__次电流的读数错了，正应是____.
(2)第___次实验测得的是小灯泡的额定功率。
(3)小灯泡额定功率P额=___________10.2A20.625W在“测量小灯泡电功率的实验”中，某班三位同学所连接的电路如图所示，其中连接正确的是（ ）B 测定小灯泡额定功率的实验器材如图所示，其中小灯泡上标有“3.8V”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把器材连接
成实验电路（导线不要交叉）。A．可能是灯丝断了
B．可能是小灯泡短路
C．可能是变阻器开路CAB（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：（3）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为_____A，小灯泡的额定功率为______W。0.361.368
